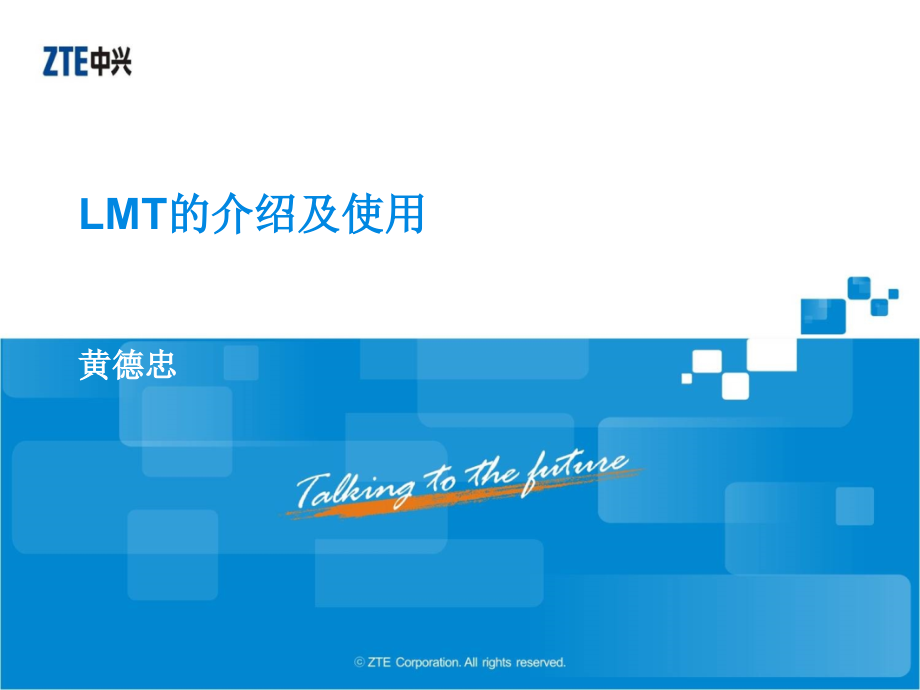

中兴LMT的介绍及使用PPT.ppt

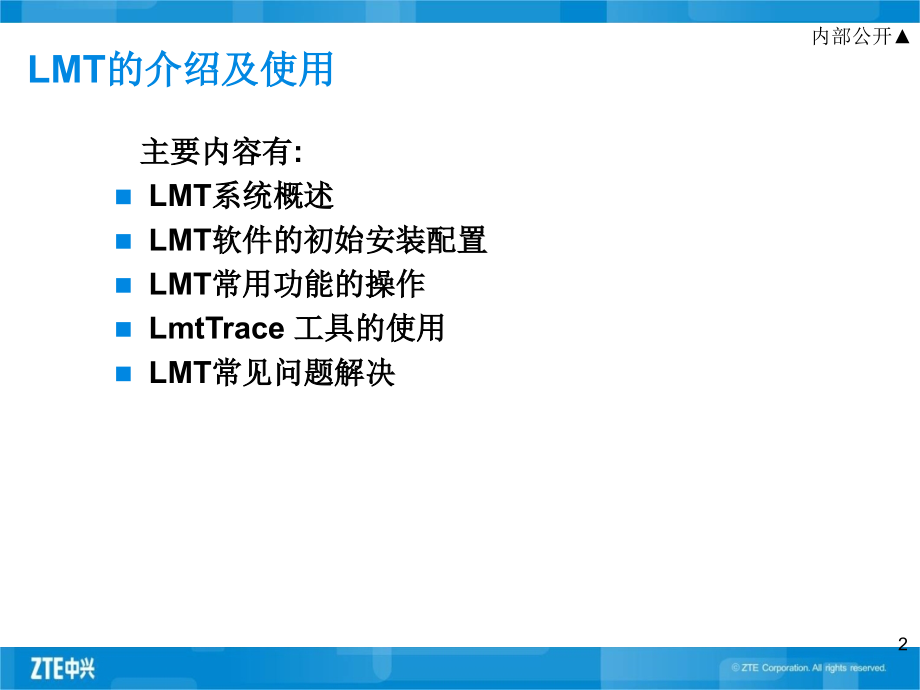

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,内部公开,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,LMT,的介绍及使用,黄德忠,LMT,的介绍及使用,主要内容有,:,LMT,系统概述,LMT,软件的初始安装配置,LMT,常用功能的操作,LmtTrace,工具的使用,LMT,常见问题解决,2,一,.LMT,系统概述,功能概述,本地操作维护终端,LMT,（,Local Maintenance Terminal,）是一个安装在,Windows 2000/XP,兼容机器上的软件，主要提供对,NODE B,网元设备的配置管理，故障管理，性能测量，安全管理和其他的网管功能。本地操作维护终端,LMT,和,NODE B,共处一地，通过,10/100M,网口与,Node B,机架顶部的,LMT2,网口进行通讯,也可以通过,IPOA,的方式在远程进行,NODEB,的管理，完成设备的本地操作维护功能。,本软件具备以下主要功能：,接入前台与用户管理,设备配置管理,传输配置管理,无线资源配置管理,版本管理,告警管理,性能管理,诊断测试,信令跟踪等辅助功能,二,.LMT,软件的初始安装配置,2.1,初始配置,2.2,设置,PC,的,IP,地址,2.3 FTP,服务设置,2.4,运行,install.exe,4,三,.LMT,常用功能的操作,3.1 LMT,页面介绍,LMT,界面主体由菜单栏，工具栏，树列表，操作窗体，消息条，状态栏构成。系统主界面如下图所示：,5,3.2,菜单功能,菜单栏位于界面的最上方一排，提供有,:,系统，告警管理，设备管理，版本管理，传输管理，无线资源管理，性能测量等菜单功能。,6,1.,系统,系统菜单主要是提供用户登陆，用户管理，日志，配置文件导出等功能。,7,2.,告警管理,告警描述,告警是设备运行过程中的一些异常事件，由前台向操作维护人员发起，显示设备故障的异常情况，产生原因等，并提供建议性解决方案，操作维护人员可以此监控设备运行情况，保障设备的正常运行。,故障的告警级别可定义为四个等级，从严重到不严重依次是：紧急告警，严重告警，轻微告警，以及故障严重程度暂时不能确定的告警作为告警通知上报。,紧急告警（,critical,）,故障导致单板功能失效的告警，与单板相关的资源发生故障阻塞不能使用，正常业务受到致命影响，需要操作人员更换单板或做其他检修工作对故障进行立即修复。,严重告警（,major,）,出现影响正常业务的迹象，需采取紧急修复，如某种设备的服务质量严重下降。,轻微告警（,minor,）,表明存在不影响正常业务的因素，应采取纠正措施以免发生更严重的故障。,告警通知（,notify,）,系统出现的不重复或瞬时的故障，给操作人员提供监控系统运行的诊断信息。,告警信息按照是否得到恢复分为两类：当前告警和历史告警。当前告警是前台当前上报的，还没有得到恢复的告警；历史告警是曾经上报，已经得到恢复的告警信息。,告警信息按照告警源区分，主要分为,BBU,告警和,RRU,告警。两者主要用告警信息里的光纤接口板端口号和,RRU,序号来区分。对于,BBU,告警，这两个字段均为,0,；对于,RRU,告警，这两个字段的值是实际产生告警的,RRU,的配置值。,8,3.,设备管理,用于对前台的设备信息进行查看，配置，维护,机架图显示,单板管理,插卡管理,NodeB,配置管理,天线参数配置,SNTP,配置,功能控制管理,公用控制管理,串口管理,GPS,管理,输入干节点管理,输出干节点管理,公用定时器管理,9,4.,版本管理,对前台软件版本进行操作维护，可进行查询当前运行版本，版本运行状态，更换前台版本等操作。提供版本包下载及单文件下载，使版本更换更便捷,10,软件版本管理,11,单板信息查询,在左边的树目录中选中某单板，单击工具栏上的“查询”按钮，则可显示该单板的运行版本信息，若选中的是,RRU,，则显示该,RRU,所连接的,TORN,板的版本信息。,12,软件包管理,提供大版本包的添加，删除，下载等功能，具体使用方法请参见大版本包版本管理使用说明所述。,13,5.,传输管理,对,NodeB,的传输设备，传输参数等进行配置和维护,STM-1,连线管理,E1,连线管理,IMA,组参数管理,TC,参数管理,AAL2,链路管理,AAL5,链路管理,14,6.,无线资源管理,光接口管理,射频资源管理,天线系统管理,RRU,输入干节点管理,物理站点管理,扇区管理,扇区载波管理,本地小区管理,小区管理,15,7.,性能测量,对设备各项性能进行测量操作，可将测量结果导出 至,EXCEL,文 件或文本文件中，以备查看,单板性能测量,NodeB,整体参数测量,小区运行参数测量,指定,UE,信息测量,AAL5,链路性能测量,载波参数性能测量,16,8.,诊断测试,诊断测试主要是测量单板的芯片测试，,TBPX,板,CPU,与,DSP,的通信测试，,IUB,口线路参考时钟源等测试。一般情况没有用到,17,9.,查看,用于设置工具栏，状态栏，机架树，消息条的显示状态。,18,10.,窗口,提供窗口层叠，平铺等排列方式，并显示当前打开的所有窗口列表，前面带钩的为当前窗口。,19,11.,帮助,在“关于,LMT”,中，显示了当前使用,LMT,的版本信息及安装目录。,20,四,.LmtTrace,工具的使用,LmtTrace.exe,是,LMT,程序的调试监控程序，随,LMT,版本一起发布，存放于,LMT,版本文件所在目录。主要用于记录,LMT,与前台的消息交互情况及,LMT,的当前运行情况。常用于复现异常时进行异常信息捕获或者,LMT,运行状态监控。,LmtTrace,提供日志记录功能，可以将记录的数据存为文本文件，以备日后分析，查看。,选用“开始写文件”按钮，则开始将记录数据保存到指定的文件中；使用“,Include”,，“,Exclude”,选项可以过滤不需要的记录信息。,LMT,的内部工作状况信息输出在,LmtTrace,和,LMT,主界面的消息条中，两者都可以记录为日志文件，在调试异常时可把两者的内容结合使用，作为参考。,21,五,.LMT,常见问题解决,1.LMT,长时间运行，使,CPU,占用率为,100%,。,地点：,LMT,长时间运行时出现，,LMT,启动后观察,CPU,占用率，逐渐增加。,原因：,LMT,不断接收告警信息并存入数据库，告警过多。,解决方法：,设置告警信息，取消将告警同步存入数据库选项，并不保存最近,10,天的记录。,执行过,install.exe,文件后，仍然提示“组件初始化失败”。,地点：,更换,LMT,版本。,原因,1,：,有部分,install,文件中指定的,DOS,命令在当前环境上找不到相应执行目录，导致,install,文件安装失败。,解决方法：,使用,cmd,命令进入,DOS,模式，执行相应,install,命令，看程序运行结果。如有未执行成功的,DOS,命令，则查看该命令所在的路径是否在系统所设定的,path,里，如果没有，将此路径填入,path,中即可。添加方法如下：,windows2000,中，选择“我的电脑”,“,属性”,“,高级”,“,环境变量”,找到,path,变量，双击打开，将路径填入变量值中。,原因,2,：,执行的,install,文件与执行的,LMT,版本不在同一目录下。,解决方法：,将配套的,install.exe,文件拷贝到,LMT,版本所在目录下，再次运行。,22,LMT,常见问题解决,2.,系统登录时提示“,ZDB,文件分解失败”。,地点：,LMT,系统登录过程中，读取系统数据时出现。,原因：,产生该问题的版本主要是临时版本，由于更换新版本未执行,install.exe,前后台版本不匹配、前台,BCCS,版本有问题或本身,ZDB,文件内容有误引发。,解决方法：,该问题产生原因较为不定，可尝试以下方法逐一排除，如问题依然存在，请咨询相关开发人员。,a.,退出当前,LMT,，执行与,LMT.EXE,在同一目录下的,install.exe,文件后，再次运行,LMT,程序。,b.,检查前台,BCCS,版本是否为临时版本，如为临时版本，可寻找与当前,LMT,匹配的可用,BCCS,版本替换再试。,c,前两种方法无效，则可能是前台,ZDB,文件与当前前后台版本不匹配，此时需看前台,BCCS,是否正常跑起来，尝试用,LMT,的整表同步方式登录，选择一套可用,ZDB,文件整表同步到前台；如果不可以以整表同步方式登录，需用,FTP,接入,BCCS,手动替换,ZDB,文件到“,DataVersion”,文件夹中。,23,LMT,常见问题解决,3.,系统登录时提示“,FTP,没有运行或,FTP,设置错误”。,地点：,该问题在,LMT,系统登录时出现。,原因：,LMT,运行时需要,FTP,支持，在系统运行前要保证有,FTP,服务打开，并且,LMT,的,FTP,设置要与,FTP,服务一致。,解决方案：,该问题主要是由于,FTP,设置错误引发，具体设置与检测方法请参考,初始配置,中的相关部分所述。,4.BCCS,运行正常，后台机架图上显示,BCCS,板的状态为不可用。,地点：,该问题一般在实验环境上出现。,原因：,由于,BCCS,板没有外接,GPS,，,BCCS,无法进行时钟同步，所以在,BCCS,重启后会有一个“,10M,本振时钟不可用的告警”，该告警导致,BCCS,状态为不可用。,解决方案：,该问题不影响大部分功能的使用，可以不予理睬，或者,Telnet,到,BCCS,使用“,CLKEnable10MPLL”,命令将系统时钟屏蔽掉。,24,
