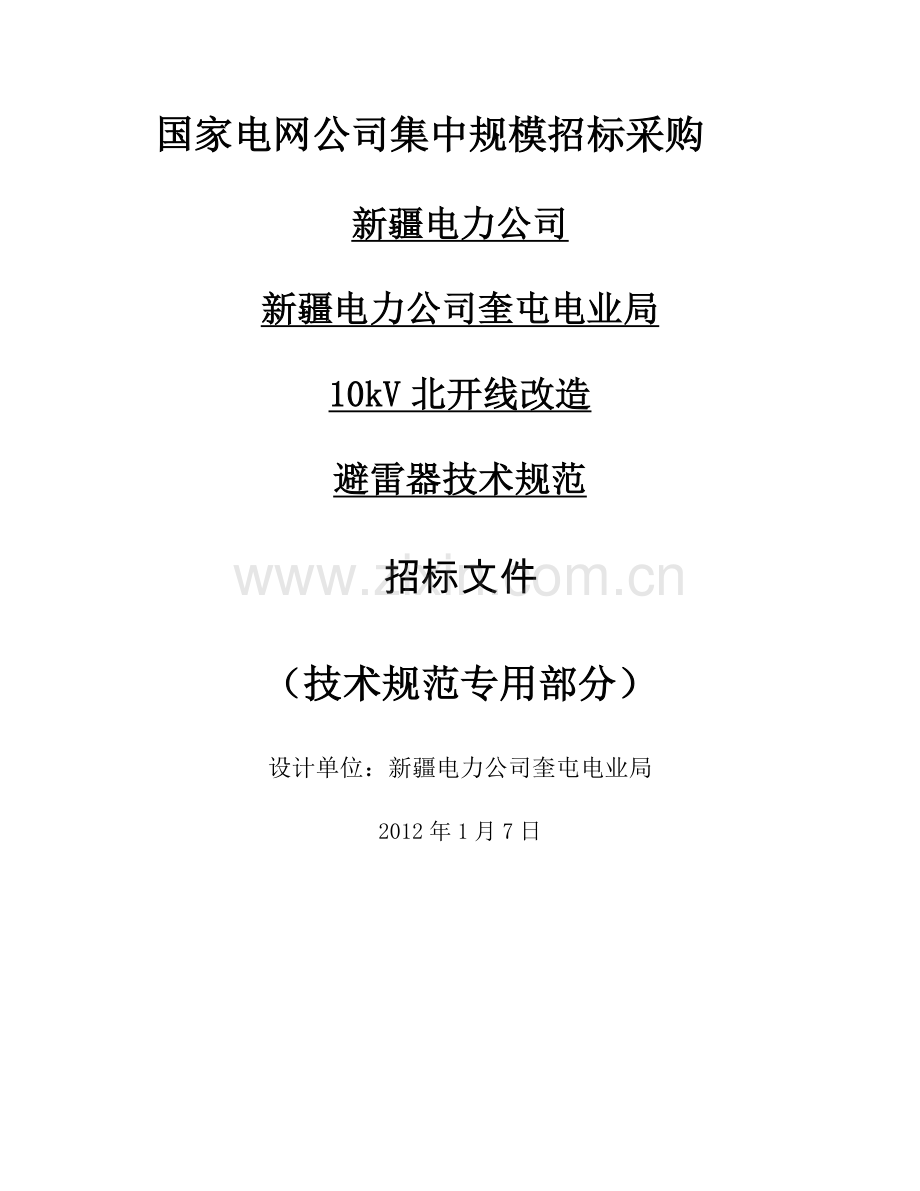

国家电网公司集中规模招标采购
新疆电力公司
新疆电力公司奎屯电业局
10kV北开线改造
避雷器技术规范
招标文件
（技术规范专用部分）
设计单位：新疆电力公司奎屯电业局
2012年1月7日
1.技术参数和性能要求响应表
投标人应认真逐项填写标准技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写投标人技术偏差表。 注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以偏差表给出的参数为准。 注2：参数名称栏中带*的参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。 注3：投标人可选择是否提供电压分布不均匀系数，若提供电压分布实测或计算结果，加速老化试验Uct可按实际不均匀系数计算，否则Uct=Uc×(1+0.15H)，H为避雷器高度。
序号
项目
标准参数值
投标人保证值
1.1
型号规格
YH5WS-17/50

1.2
额定电压（kV)
17

1.3
持续运行电压（kV)
13.6

1.4
标称放电电流（kA)
5

1.5
直流1mA参考电压 （不小于)（kV)
25

1.6
0.75倍直流1mA参考电压下漏电流（≤μA)
50

1.7
额定频率（Hz)
50

1.8
持续电流

1.8.1
阻性电流（峰值)（μA)

1.8.2
全电流（有效值)（μA)

1.9
工频参考电流（峰值)（mA)

1.10
*工频参考电压（≥kV)
17

1.11
250A操作冲击电流下的最大残压（峰值，不大于) （kV）
42.5

1.12
5kA雷电冲击电流下的最大残压（峰值，不大于)（kV)
50

1.13
5kA陡波冲击电流下的最大残压（峰值，不大于) （kV）
57.5

1.14
雷电冲击电流残压关系

1.14.1
a. U0.5In/UIn

1.14.2
b. U2In /UIn

1.15
大电流冲击耐受能力，4/10μs 2次 （kA)
65

1.16
*持续长时间冲击电流耐受能力：2ms方波冲击电流（峰值)（A)
75

1.17
工频电压耐受时间特性（耐受时间不少于三点，但必须包括0.1s和24h点)

1.17.1
4/10μs大电流冲击耐受（1次)（kA）
65

1.17.2
Ur*的倍数 （0.1s)

1.17.3
Ur*的倍数 （1s)

1.17.4
Ur*的倍数 （10s)

1.17.5
Ur*的倍数 （1200s)

1.17.6
Ur*的倍数 （24h)

1.18
外套绝缘耐受强度

1.18.1
额定雷电冲击电压（峰值)（kV)
75

1.18.2
额定短时工频耐受电压（有效值)（kV)
42（干）/30（湿）

1.19
实测爬电距离（mm)

1.20
密封试验方法及结果 复合外套
符合JB/T8952标准要求

1.21
*耐污能力 等效爬电比距（mm/kV）
25

1.22
*最大局部放电量（pC)
10

1.23
动作负载

1.23.1
电压分布不均匀系数

1.23.1.1
实际测量值

1.23.1.2
计算值应≤1+0.15H（H为避雷器高度)

1.23.2
加速老化试验的荷电率（%)
Uct×√2/U1mA DC

1.23.3
4/10μs大电流冲击（2次）
65

1.24
机械强度（底座应考虑在内)

1.24.1
引线最大允许水平拉力F1（N)
147

1.24.2
计算的风压力F2（N)

1.24.3
2. 5×（F1+F2/2)（N)

1.24.4
实际产品的抗弯强度（N)

1.24.5
拉伸负荷试验（仅对悬挂式适用)
避雷器自重的15倍，1min

1.25
避雷器结构

1.25.1
质量（kg)

1.25.2
高度（mm)

1.25.3
直径（大伞/小伞/主体/内腔)（mm)

1.26
非线性电阻片

1.26.1
非线性电阻片形状、尺寸（mm)

1.26.2
每只避雷器总的非线性电阻片数量（片)

1.27
电蚀损和漏电起痕（仅适用于复合外套避雷器)

1.28
热机和沸水煮（仅适用于复合外套避雷器)

1.29
复合外套缺陷情况（仅适用于复合外套避雷器)

2.单台（套)设备组部件配置表
序号
项目
标准参数值
投标人保证值
2.1
单台（套)设备组部件配置表

3.必备的备品备件、专用工具和仪器仪表供货表
序号
项目
标准参数值
投标人保证值
3.1
必备的备品备件、专用工具和仪器仪表供货表

4.投标人提交的须经确认的图纸资料及其接收单位
序号
项目
标准参数值
投标人保证值
4.1
投标人提交的须经确认的图纸资料及其接收单位

5.工程概况
序号
项目
标准参数值
投标人保证值
5.1
项目名称
新疆奎屯电业局10KV北开线改造

5.2
项目单位
新疆电力公司奎屯电业局

5.3
工程规模
10千伏线路改造4.4千米

5.4
工程地址
沙湾县

5.5
交通、运输
汽车、火车

6.使用条件参数表
注：“使用条件参数表”中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。
序号
项目
标准参数值
投标人保证值
6.1
系统标称电压（kV)
10

6.2
设备最高电压（kV)
11.5

6.3
系统接地方式
中性点非有效接地

6.4
频率（Hz)
50

6.5
污秽等级
Ⅲ

6.6
安装点系统短路电流（kA)
16

6.7
环境温度

6.7.1
最高气温（℃)
40

6.7.2
最低气温（℃)
-40

6.7.3
最大日温差（K)
25

6.8
湿度

6.8.1
日相对湿度平均值（≤％)
95

6.8.2
月相对湿度平均值（≤％)
90

6.9
海拔（≤m)
1000

6.10
太阳辐射强度（W/cm2)
0.11

6.11
覆冰厚度（mm)
20

6.12
风速（m/s)
35

6.13
耐受地震能力（对应水平加速度，安全系数不小于1.67）（g）
0.2

6.14
安装方式
（项目单位提供）

6.15
安装场所
（项目单位提供）

7.项目单位技术差异表（通用技术规范部分）
项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当污秽等级、海拔高度、压力释放能力等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在“ 项目单位技术偏差表” 中列出，并以偏差表给出的参数为准。投标人应对表6的技术参数进行确认。
序号
项目
标准参数值
投标人保证值
7.1
项目单位技术差异表（通用技术规范部分）
见附件:技术差异表.doc

8.主要部件材料表
序号
项目
标准参数值
投标人保证值
8.1
电阻片规格

8.2
电阻片数量

8.3
电阻片单位

8.4
电阻片供应商名称

8.5
电阻片原产地

8.6
电阻片备注

8.7
瓷外套或复合外套规格

8.8
瓷外套或复合外套数量

8.9
瓷外套或复合外套单位

8.10
瓷外套或复合外套供应商名称

8.11
瓷外套或复合外套原产地

8.12
瓷外套或复合外套备注

8.13
隔弧筒、绝缘杆、防暴膜（仅适用于瓷外套避雷器)规格

8.14
隔弧筒、绝缘杆、防暴膜（仅适用于瓷外套避雷器)数量

8.15
隔弧筒、绝缘杆、防暴膜（仅适用于瓷外套避雷器)单位

8.16
隔弧筒、绝缘杆、防暴膜（仅适用于瓷外套避雷器)供应商名称

8.17
隔弧筒、绝缘杆、防暴膜（仅适用于瓷外套避雷器)原产地

8.18
隔弧筒、绝缘杆、防暴膜（仅适用于瓷外套避雷器)备注

8.19
压板、端盖、垫块等金属附件规格

8.20
压板、端盖、垫块等金属附件数量

8.21
压板、端盖、垫块等金属附件单位

8.22
压板、端盖、垫块等金属附件供应商名称

8.23
压板、端盖、垫块等金属附件原产地

8.24
压板、端盖、垫块等金属附件备注

9.推荐的备品备件、专用工具和仪器仪表供货表（投标人填写)
序号
项目
标准参数值
投标人保证值
9.1
推荐的备品备件、专用工具和仪器仪表供货表（投标人填写)

10.最终用户的使用情况证明 使用情况证明需有投运前后的测试数据。
序号
项目
标准参数值
投标人保证值
10.1
最终用户的使用情况证明 使用情况证明需有投运前后的测试数据。

11.项目单位技术差异表
见附件:项目单位技术差异表.docx
