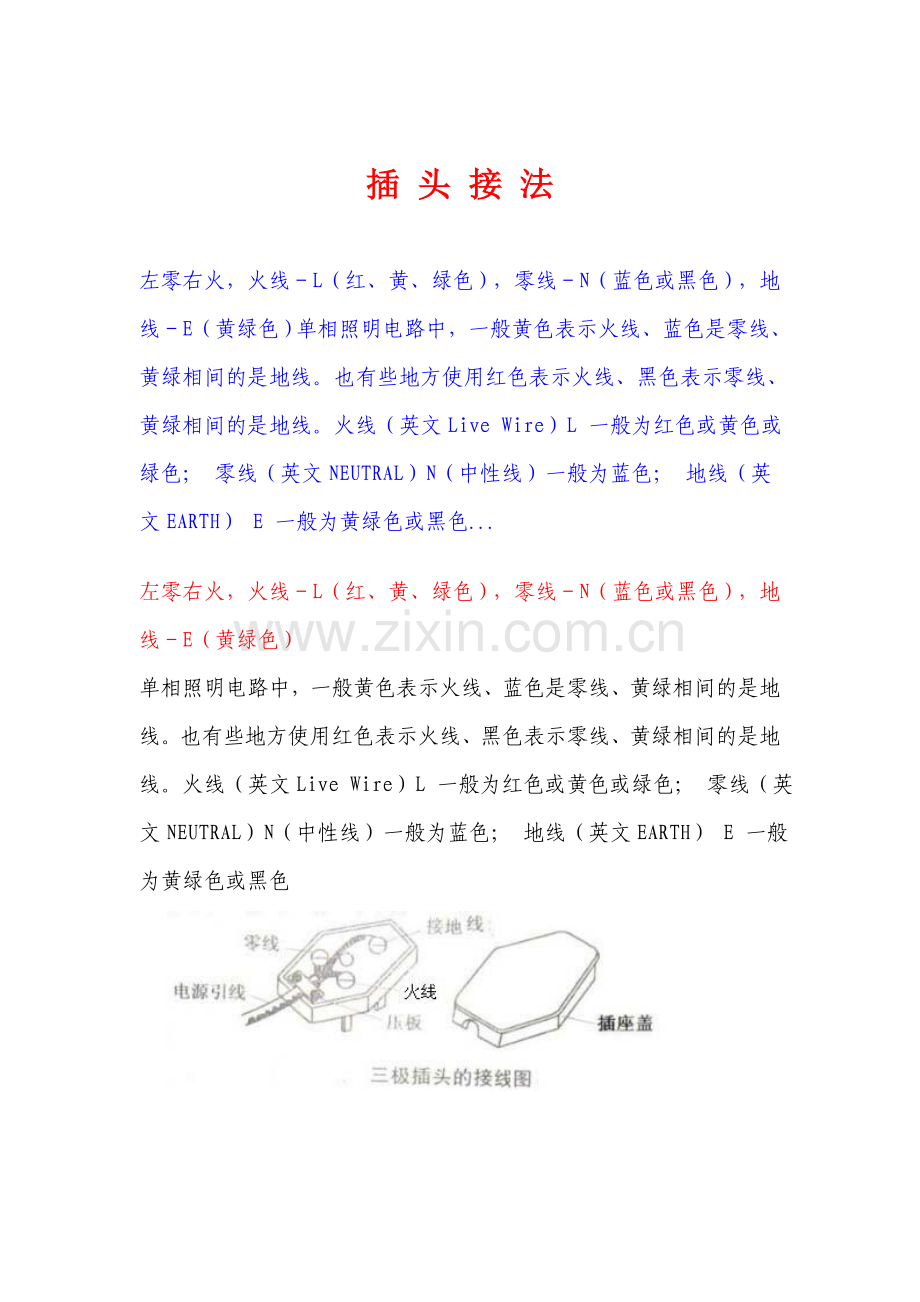

插 头 接 法

左零右火，火线－L（红、黄、绿色），零线－N（蓝色或黑色），地线－E（黄绿色）单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。火线（英文Live Wire）L 一般为红色或黄色或绿色； 零线（英文NEUTRAL）N（中性线）一般为蓝色； 地线（英文EARTH） E 一般为黄绿色或黑色...
左零右火，火线－L（红、黄、绿色），零线－N（蓝色或黑色），地线－E（黄绿色）
单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。火线（英文Live Wire）L 一般为红色或黄色或绿色； 零线（英文NEUTRAL）N（中性线）一般为蓝色； 地线（英文EARTH） E 一般为黄绿色或黑色

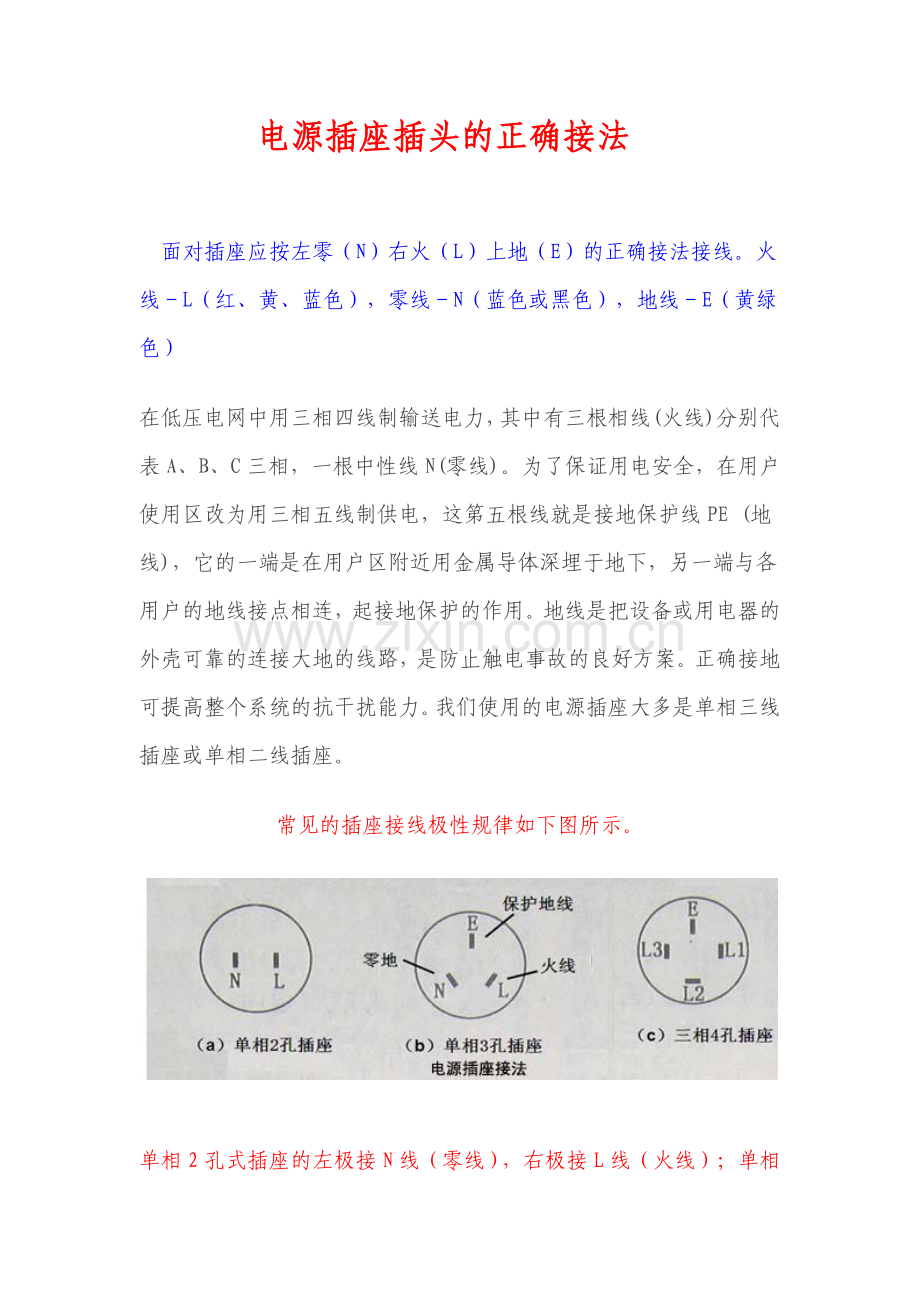

电源插座插头的正确接法

 面对插座应按左零（N）右火（L）上地（E）的正确接法接线。火线－L（红、黄、蓝色），零线－N（蓝色或黑色），地线－E（黄绿色）
在低压电网中用三相四线制输送电力，其中有三根相线(火线)分别代表A、B、C三相，一根中性线N(零线)。为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是接地保护线PE (地线)，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。正确接地可提高整个系统的抗干扰能力。我们使用的电源插座大多是单相三线插座或单相二线插座。
常见的插座接线极性规律如下图所示。

单相2孔式插座的左极接N线（零线），右极接L线（火线）；单相三孔式插座的左极接N线，右极接L线，中间极接E线（保护地线）；

三相4孔式插座的左极接L3线（火线3），右极接L1线（火线1），上极接E线，下极接L2线（火线2）。
凡外壳是金属的家用电器都采用的是单相三线制电源插头。三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线（Earth wire），地线有个专门的接地符号。
地线下面两个分别是火线（标志字母为“L” Live Wire），零线（标志字母为“N”Neutral wire），顺序是左零右火，（插头背面对着自己本人时）。
零线和地线很难区分，如果电源有漏电保护器的话，将插座插上用电器，如果跳闸，说明接零线的那根实际是地线；如果不跳，那就接对了。
 应用中最好使用标准规范的导线颜色：A线用黄色，B线用绿色，C线用红色，N线用淡蓝色，PE线用黄绿色。
单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

火线（英文Live Wire）L 一般为红色或黄色或绿色
    零线（英文NEUTRAL）N（中性线）一般为蓝色
    地线（英文EARTH）E 一般为黄绿色或黑色
三极电源插头，如下图所示，电器设备的外壳通过导线与三芯电源插头的接地端连接，这种插头需要插入三极插座中。

    在实际中有些老式的房屋接线没有按照国际的标准，所以在接线前最好用电笔测试一下。
