表7．17混凝土砌石体单元工程质量评定表
填表说明

填表时必须遵守“填表基本规定”，并符合以下要求。
1．单元工程划分：按砌石体施工检查验收的层、段划分，每砌筑3～5m高的施工段为一个单元工程。
2．单元工程量：填写本单元工程砌石体工程量(m3)。
3．项次2、3、4质量标准为符合设计要求，因内容多，本例采取将具体要求另页写出附于表后，在相应栏中填写见附页。基本项目项次2质量标准分为粗料石砌筑和毛石砌筑两类，本例砌石体为粗料石，在粗料石字旁用“√”标明。允许偏差项目，高程项分重力坝、拱坝、支墩坝，本例为重力坝，故在重力坝字旁用“√”标明。
4．基本项目项次4的质量标准栏中的“符合《规定》质量”，指符合SDl20—84《浆砌石坝施工技术规定》质量。
5．检测数量：保证项目项次3，采用翻撬检查每砌筑层不少于3块，每砌筑4～5m高，进行一次钻孔压水试验，每100m2坝面钻孔3处，每次试验不少于3孔。项次4坝高1／3以下，每砌筑10m高挖试坑一组，坝高1／3以上，砌体试坑组数由设计、施工单位共同商定。
基本项目：项次1抽查3处，每处面积不小于10m2。项次2每100m2坝面抽查1处，每处面积不少于10m2，每单元工程不少于3处。项次3抽查3处，每处面积不少于10m2。允许偏差项目：重力坝，沿坝轴线方向每10～20m测1点，每单元工程不少于10点，拱坝、支墩坝，沿坝轴线方向每3～5m测1点，每单元工程不少于20点。
6．单元工程质量标准。
合格：保证项目符合质量评定标准；基本项目和允许偏差项目均符合相应合格质量标准。
优良：保证项目符合质量评定标准；基本项目全部符合相应合格质量标准，其中必须有大于等于50％的项目符合优良质量标准，同时基本项目项次3与允许偏差项目必须优良。

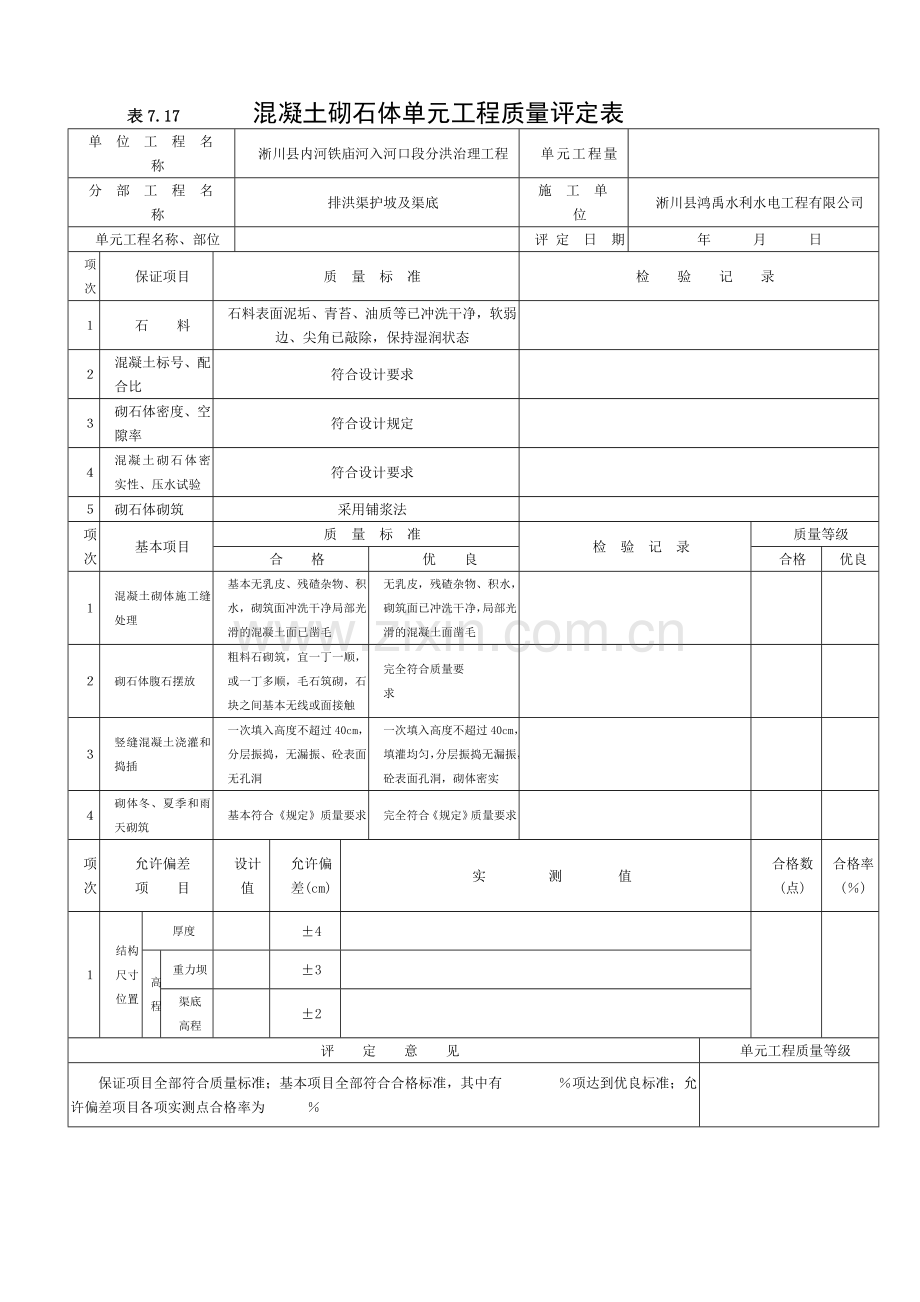

表7.17 混凝土砌石体单元工程质量评定表
单 位 工 程 名 称
淅川县内河铁庙河入河口段分洪治理工程
单元工程量

分 部 工 程 名 称
排洪渠护坡及渠底
施 工 单 位
淅川县鸿禹水利水电工程有限公司
单元工程名称、部位

评 定 日 期
年 月 日
项次
保证项目
质 量 标 准
检 验 记 录
１
石 料
石料表面泥垢、青苔、油质等已冲洗干净，软弱边、尖角已敲除，保持湿润状态

２
混凝土标号、配合比
符合设计要求

３
砌石体密度、空隙率
符合设计规定

４
混凝土砌石体密实性、压水试验
符合设计要求

５
砌石体砌筑
采用铺浆法

项
次
基本项目
质 量 标 准
检 验 记 录
质量等级
合 格
优 良
合格
优良
１
混凝土砌体施工缝处理
基本无乳皮、残碴杂物、积水，砌筑面冲洗干净局部光滑的混凝土面已凿毛
无乳皮，残碴杂物、积水，砌筑面已冲洗干净，局部光滑的混凝土面凿毛

２
砌石体腹石摆放
粗料石砌筑，宜一丁一顺，或一丁多顺，毛石筑砌，石块之间基本无线或面接触
完全符合质量要
求

３
竖缝混凝土浇灌和捣插
一次填入高度不超过40cm，分层振捣，无漏振、砼表面无孔洞
一次填入高度不超过40cm，填灌均匀，分层振捣无漏振，砼表面孔洞，砌体密实

４
砌体冬、夏季和雨天砌筑
基本符合《规定》质量要求
完全符合《规定》质量要求

项
次
允许偏差
项 目
设计
值
允许偏差(cm)
实 测 值
合格数
(点)
合格率
(％)
１
结构尺寸位置
厚度

±4

高
程
重力坝

±3

渠底
高程

±2

评 定 意 见
单元工程质量等级
保证项目全部符合质量标准；基本项目全部符合合格标准，其中有 ％项达到优良标准；允许偏差项目各项实测点合格率为 ％

施工
单位

年 月 日
河南信禹监理有限公司

年 月 日

水利水电工程
表7．17 混凝土砌石体单元工程质量评定表(例表)
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、部位

评定日期
年 月 日
项
次
保证项目
质量标准
检验记录
l
石料
石料表面泥垢、青苔、油质等已冲洗干净，软弱边、尖角已敲除，保持湿润状态
上坝前石料表面的泥垢、青苔等已冲洗干净，对软弱边及尖角敲除掉，石料保持湿润状态
2
混凝土标
号、配合比
符合设计要求(见附页)
混凝土抗压强度及配合比均符合设计要求(见
附页)
3
砌石体密
度、空隙率
符合设计规定(见附页)
符合设计规范：密度2.56g／cm3，孔隙率
6.57％
4
混凝土砌石
体密实性、
压水试验
符合设计要求(见附页)
符合设计要求(见附页)
5
砌石体砌筑
采用铺浆法
采用铺浆法，先铺浆，再砌石，插捣
项
次
基本项目
质量标准
检验记录
质量等级
合格
优良
合格
优良
1
混凝土砌体
施工缝处理
基本无乳皮、残碴杂物、积水，砌筑面冲洗干净，局部光滑的混凝土面已凿毛
无乳皮，残碴杂物、
积水，砌筑面已冲洗
干净，局部光滑的混
凝土面凿毛
施工缝基本无乳皮、残碴杂物和积水，砌筑面用高压水枪冲洗干净，对光滑混凝土面凿毛90％
／

2
砌石体腹石
摆放
√粗料石筑砌，宜一丁一顺，或一丁多顺，毛石筑砌，石块之间基本无线或面接触
完全符合质量要求
粗料石砌筑，一丁一顺，局部为一
丁多顺，均符合质量要求

√
3
竖缝混凝土
浇灌和捣插
一次填入高度不超过40cm，分层振捣，无漏振、混凝土表面无孔洞
一次填入高度不超过40cm，填灌均匀，分层振捣无漏振，混凝土表面无孔洞，砌体密实
一次填人高度约40cm，进行分层
振捣，基本无漏振，混凝土表面无
孔洞
√

4
砌体冬、夏季和雨天砌筑
基本符合《规定》质量要求
完全符合《规定》质
量要求
雨季砌筑施工符合规定要求

√
项
次
允许偏差
项目
设计
值
(m)
允许
偏差
(cm)
实测值(cm)
合格
数
(点)
合格
蜜
(％)

结
构
尺
寸
位
置
平面
20
±4
1998,1999,2000,2002,2005,2004,2003,1999,1998，
1995,1998,1999,2001,2002

1
高
程
√
重力坝
1520.30
±3
152029,152030,152033,152031,152028,152029,152031
19
90.5
拱坝、
支墩坝

±2
/
评定意见
单元工程质量等级
保证项目全部符合质量标准；基本项目全部符合合格标准，其中有50.0％项达
到优良标准，项次3质量合格；允许偏差项目实测点合格率为90.5％
合格
施工单位

年 月 日
建设(监理)
单位

年 月 日
