Amidon公司铁粉芯环形磁芯型号规格表
材料序号
基本铁粉
材料磁导率μ
温度稳定性(ppm/℃)
谐振电路频率范围(MHz)
颜色标记
0
酚醛
1
0 838电子
100.0 - 300.0
黄褐色
1
C型 羰基
20
280
0.5 - 5.0
Blue蓝色
2
E型 羰基
10
95
2.0 - 30.0
Red红色
3
HP型 羰基
35
370
0.05 - 0.5
Grey灰色
6
SF型 羰基
8
35
10.0 - 50.0
Yellow黄色
7
TH型 羰基
9
30
5.0 - 35.0
White白色
10
W型 羰基
6
150
30.0 - 100.0
Black黑色
12
合成氧化物
4
170*
50.0 - 200.0
Green/White绿/白色
15
GS6型 羰基
25
190
0.10 - 2.0
Red/White红/白色
17
羰基
4
50
50.00 - 200.0
Blue/Yellow蓝/黄色
26
特殊
75
882
低频滤波器，扼流圈
Yellow/White黄/白色

  材料序号：0 -- 磁导率 1, 频率范围 100 MHz - 300 MHz, 颜色 - 黄褐色
型号
外径.
(英寸)
内径
(英寸)
高
(英寸)
le 磁路长度
(cm)
Ae　截面积
(cm)2
Ve 磁芯有效体积
(cm)3
AL值
µh/100圈
T-12-0
.125
.062
.050
.74
.010
.007
3.0
T-16-0
.160
.078
.060
.95
.016
.015
3.0
T-20-0
.200
.088
.070
1.15
.025
.029
3.5
T-25-0
.255
.120
.096
1.50
.042
.063
4.5
T-30-0
.307
.151
.128
1.83
.065
.119
6.0
T-37-0
.375
.205
.128
2.32
.070
.162
4.9
T-44-0
.440
.229
.159
2.67
.107
.286
6.5
T-50-0
.500
.303
.190
3.03
.121
.367
6.4
T-68-0
.690
.370
.190
4.24
.196
.831
7.5
T-80-0
.795
.495
.250
5.15
.242
1.246
8.5
T-94-0
.942
.560
.312
6.00
.385
2.310
10.6
T-106-0
1.060
.570
.437
6.50
.690
4.485
19.0
T-130-0
1.300
.780
.437
8.29
.730
6.052
15.0

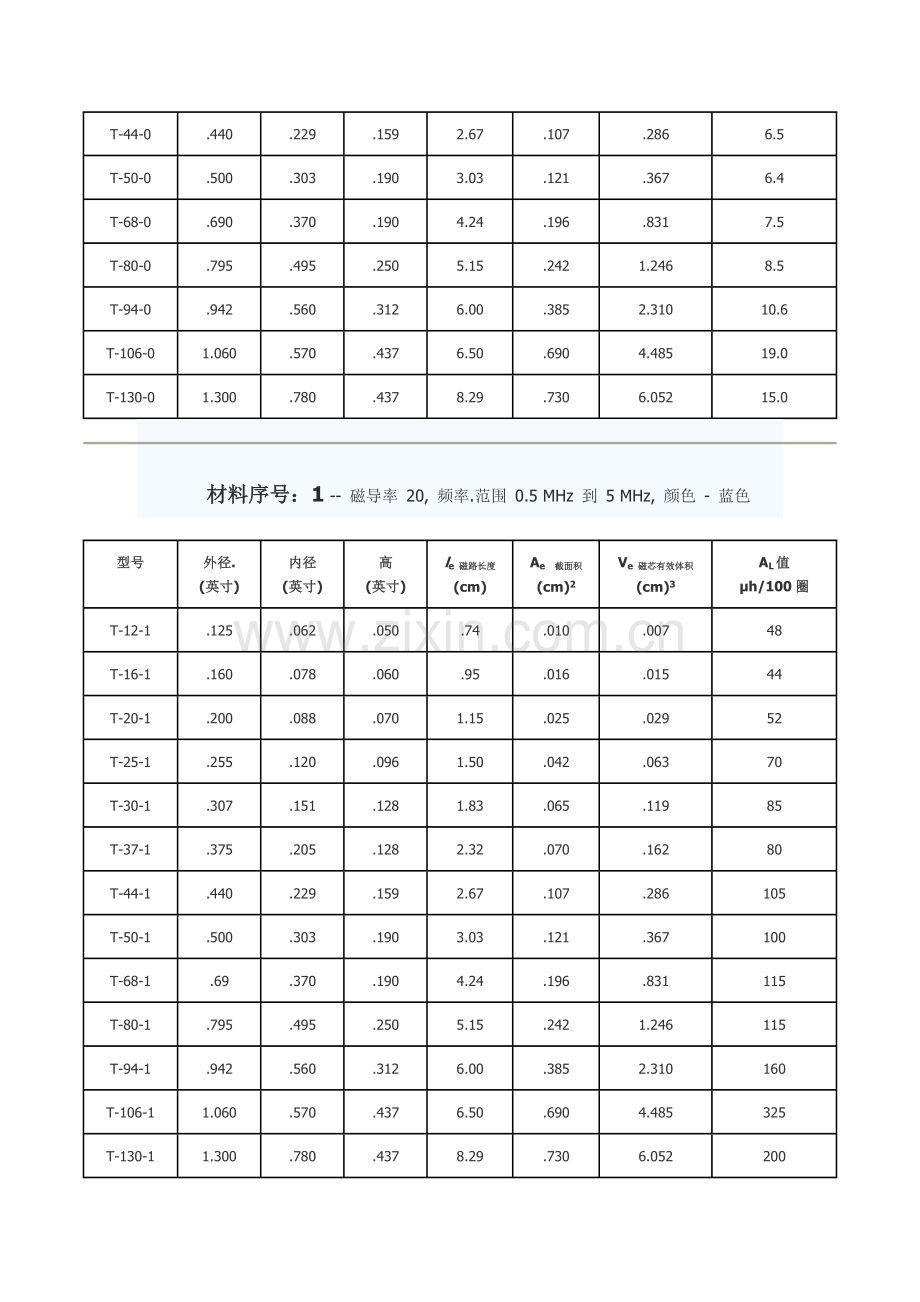

材料序号：1 -- 磁导率 20, 频率.范围 0.5 MHz 到 5 MHz, 颜色 - 蓝色
型号
外径.
(英寸)
内径
(英寸)
高
(英寸)
le 磁路长度
(cm)
Ae　截面积
(cm)2
Ve 磁芯有效体积
(cm)3
AL值
µh/100圈
T-12-1
.125
.062
.050
.74
.010
.007
48
T-16-1
.160
.078
.060
.95
.016
.015
44
T-20-1
.200
.088
.070
1.15
.025
.029
52
T-25-1
.255
.120
.096
1.50
.042
.063
70
T-30-1
.307
.151
.128
1.83
.065
.119
85
T-37-1
.375
.205
.128
2.32
.070
.162
80
T-44-1
.440
.229
.159
2.67
.107
.286
105
T-50-1
.500
.303
.190
3.03
.121
.367
100
T-68-1
.69
.370
.190
4.24
.196
.831
115
T-80-1
.795
.495
.250
5.15
.242
1.246
115
T-94-1
.942
.560
.312
6.00
.385
2.310
160
T-106-1
1.060
.570
.437
6.50
.690
4.485
325
T-130-1
1.300
.780
.437
8.29
.730
6.052
200
T-157-1
1.570
.950
.570
10.05
1.140
11.457
320
T-184-1
1.840
.950
.710
11.12
2.040
22.685
500
T-200-1
2.000
1.250
.550
12.97
1.330
17.250
250

材料序号：2 -- 磁导率 10, 频率范围 2 MHz 到 30 MHz, 颜色 - 红色
型号
外径.
(英寸)
内径
(英寸)
高
(英寸)
le 磁路长度
(cm)
Ae　截面积
(cm)2
Ve 磁芯有效体积
(cm)3
AL值
µh/100圈
T-12-2
.125
.062
.050
.74
.010
.007
20
T-16-2
.160
.078
.060
.95
.016
.015
22
T-20-2
.200
.088
.070
1.15
.025
.029
25
T-25-2
.255
.120
.096
1.50
.042
.063
34
T-30-2
.307
.151
.128
1.83
.065
.119
43
T-37-2
.375
.205
.128
2.32
.070
.162
40
T-44-2
.440
.229
.159
2.67
.107
.286
52
T-50-2
.500
.303
.190
3.03
.121
.367
49
T-68-2
.690
.370
.190
4.24
.196
.831
57
T-80-2
.795
.495
.250
5.15
.242
1.246
55
T-94-2
.942
.560
.312
6.00
.385
2.310
84
T-106-2
1.060
.780
.437
6.50
.690
4.485
135
T-130-2
1.300
.950
.437
8.29
.730
6.052
110
T-157-2
1.570
.950
.570
10.05
1.140
11.457
140
T-184-2
1.840
1.250
.710
11.12
2.040
22.685
240
T-200-2
2.000
1.250
.550
12.97
1.330
17.250
120
T-200A-2
2.000
1.405
1.000
12.97
2.240
29.050
218
T-225-2
2.250
1.485
.550
14.56
1.508
21.956
120
T-225A-2
2.250
1.250
1.000
14.56
2.730
39.749
215
T-300-2
3.058
1.925
.500
19.83
1.810
35.892
114
T-300A-2
3.048
1.925
1.000
19.83
3.580
70.991
228
T-400-2
4.000
2.250
.650
24.93
3.660
91.244
180
T-400A-2
4.000
2.250
1.300
24.93
7.432
185.250
360
T-520-2
5.200
3.080
.800
33.16
5.460
181.000
207

材料序号：3 -- 磁导率 35, 频率范围 0.05 MHz 到 0.5 MHz, 颜色 - 灰色
型号
外径.
(英寸)
内径
(英寸)
高
(英寸)
le 磁路长度
(cm)
Ae　截面积
(cm)2
Ve 磁芯有效体积
(cm)3
AL值
µh/100圈
T-12-3
.125
.062
.050
.74
.010
.007
60
T-16-3
.160
.078
.060
.95
.016
.015
61
T-20-3
.200
.088
.070
1.15
.025
.029
76
T-25-3
.255
.120
.096
1.50
.042
.063
100
T-30-3
.307
.151
.128
.183
.065
.119
140
T-37-3
.375
.205
.128
2.32
.070
.162
120
T-44-3
.440
.229
.159
2.67
.107
.286
180
T-50-3
.500
.303
.190
3.03
.121
.367
175
T-68-3
.690
.370
.190
4.24
.196
.831
195
T-80-3
.795
.495
.250
5.15
.242
1.246
180
T-94-3
.942
.560
.312
6.00
.385
2.310
248
T-106-3
1.060
.570
.437
6.50
.690
4.485
450
T-130-3
1.300
.780
.437
8.29
.730
6.052
350
T-157-3
1.570
.950
.570
10.05
1.140
11.457
420
T-184-3
1.840
.950
.710
11.12
2.040
22.685
720
T-200-3
2.000
1.250
.550
12.97
1.330
17.250
425
T-200A-3
2.000
1.250
1.000
12.97
2.240
29.050
460
T-225-3
2.250
1.405
.550
14.56
1.508
21.956
425

材料序号：6-- 磁导率 8, 频率范围 10 MHz 到 50 MHz, 颜色 - 黄色
.255.120.0961.50.042.06327T-30-6.307.151.128.183.065.11936T-37-6.375.205.1282.32.070.16230T-44-6.440.229.1592.67.107.28642T-50-6.500.303.1903.03.121.36746T-68-6.690.370.1904.24.196.83147T-80-6.795.495.2505.15.2421.24645T-94-6.942.560.3126.00.3852.31070T-106-61.060.570.4376.50.6904.485116T-130-61.300.780.4378.29.7306.05296T-157-61.570.950.57010.051.14011.457115T-184-61.840.950.71011.122.04022.685195T-200-62.0001.250.55012.971.33017.250100T-200A-62.0001.2501.00012.972.24029.050180T-225-62.2501.405.55014.561.50821.956100

材料序号：7 -- 磁导率 9, 频率范围 3 MHz 到 35 MHz, 颜色 - 白色
型号
外径.
(英寸)
内径
(英寸)
高
(英寸)
le 磁路长度
(cm)
Ae　截面积
(cm)2
Ve 磁芯有效体积
(cm)3
AL值
µh/100圈
T-25-7
.255
.120
.096
1.50
.042
.063
29
T-37-7
.375
.205
.128
2.32
.070
.162
32
T-50-7
.500
.303
.190
3.03
.121
.367
43
T-68-7
.690
.370
.190
4.24
.196
.831
52

材料序号：10-- 磁导率 6, 频率范围 30 MHz 到 100 MHz, 颜色 - 黑色
型号
外径.
(英寸)
内径
(英寸)
高
(英寸)
le 磁路长度
(cm)
Ae　截面积
(cm)2
Ve 磁芯有效体积
(cm)3
AL值
µh/100圈
T-12-10
.125
.062
.050
.74
.010
.007
12
T-16-10
.160
.078
.060
.95
.016
.015
13
T-20-10
.200
.088
.070
1.15
.025
.029
16
T-25-10
.255
.120
.096
1.50
.042
.063
19
T-30-10
.307
.151
.128
.183
.065
.119
25
T-37-10
.375
.205
.128
2.32
.070
.162
25
T-44-10
.440
.229
.159
2.67
.107
.286
33
T-50-10
.500
.303
.190
3.03
.121
.367
31
T-68-10
.690
.370
.190
4.24
.196
.831
32
T-80-10
.795
.495
.250
5.15
.242
1.246
32
T-94-10
.942
.560
.312
6.00
.385
2.310
58

材料序号：12-- 磁导率 4, 频率范围 50 MHz 到 200 MHz, 颜色 -绿白色
型号
外径.
(英寸)
内径
(英寸)
高
(英寸)
le 磁路长度
(cm)
Ae　截面积
(cm)2
Ve 磁芯有效体积
(cm)3
AL值
µh/100圈
T-12-12
.125
.062
.050
.74
.010
.007
7.5
T-16-12
.160
.078
.060
.95
.016
.015
8.0
T-20-12
.200
.088
.070
1.15
.025
.029
10
T-25-12
.255
.120
.096
1.50
.042
.063
12.0
T-30-12
.307
.151
.128
.183
.065
.119
16.0
T-37-12
.375
.205
.128
2.32
.070
.162
15.0
T-44-12
.440
.229
.159
2.67
.107
.286
18.5
T-50-12
.500
.303
.190
3.03
.121
.367
18.0
T-68-12
.690
.370
.190
4.24
.196
.831
21.0
T-80-12
.795
.495
.250
5.15
.242
1.246
22.0
T-94-12
.942
.560
.312
6.00
.385
2.310
32.0

材料序号：15-- 磁导率 25, 频率范围 0.1 MHz 到 2.0 MHz, 颜色 - 红色白色
型号
外径.
(英寸)
内径
(英寸)
高
(英寸)
le 磁路长度
(cm)
Ae　截面积
(cm)2
Ve 磁芯有效体积
(cm)3
AL值
µh/100圈
T-12-15
.125
.062
.050
.74
.010
.007
50
T-16-15
.160
.078
.060
.95
.016
.015
55
T-20-15
.200
.088
.070
1.15
.025
.029
65
T-25-15
.255
.120
.096
1.50
.042
.063
85
T-30-15
.307
.151
.128
.183
.065
.119
93
T-37-15
.375
.205
.128
2.32
.070
.162
90
T-44-15
.440
.229
.159
2.67
.107
.286
160
T-50-15
.500
.303
.190
3.03
.121
.367
135
T-68-15
.690
.370
.190
4.24
.196
.831
180
T-80-15
.795
.495
.250
5.15
.242
1.246
170
T-94-15
.942
.560
.312
6.00
.385
2.310
200
T-106-15
1.060
.570
.437
6.50
.690
4.485
345
T-130-15
1.300
.780
.437
8.29
.730
6.052
250
T-157-15
1.570
.950
.570
10.05
1.140
11.457
360

材料序号：17-- 磁导率 4, 频率范围 20 MHz 到 200 MHz, 颜色 - 蓝色与黄色
型号
外径.
(英寸)
内径
(英寸)
高
(英寸)
le 磁路长度
(cm)
Ae　截面积
(cm)2
Ve 磁芯有效体积
(cm)3
AL值
µh/100圈
T-12-17
.125
.062
.050
.74
.010
.007
7.5
T-16-17
.160
.078
.060
.95
.016
.015
8.0
T-20-17
.200
.088
.070
1.15
.025
.029
10.0
T-25-17
.255
.120
.096
1.50
.042
.063
12.0
T-30-17
.307
.151
.128
.183
.065
.119
16.0
T-37-17
.375
.205
.128
2.32
.070
.162
15.0
T-44-17
.440
.229
.159
2.67
.107
.286
18.5
T-50-17
.500
.303
.190
3.03
.121
.367
18.0
T-68-17
.690
.370
.190
4.24
.196
.831
21.0
T-80-17
.795
.495
.250
5.15
.242
1.246
32.0
T-90-17
.942
.560
.312
6.00
.385
2.310
32.
