BPW(5S)315-12.5型喷雾泵泵组随机图册.doc

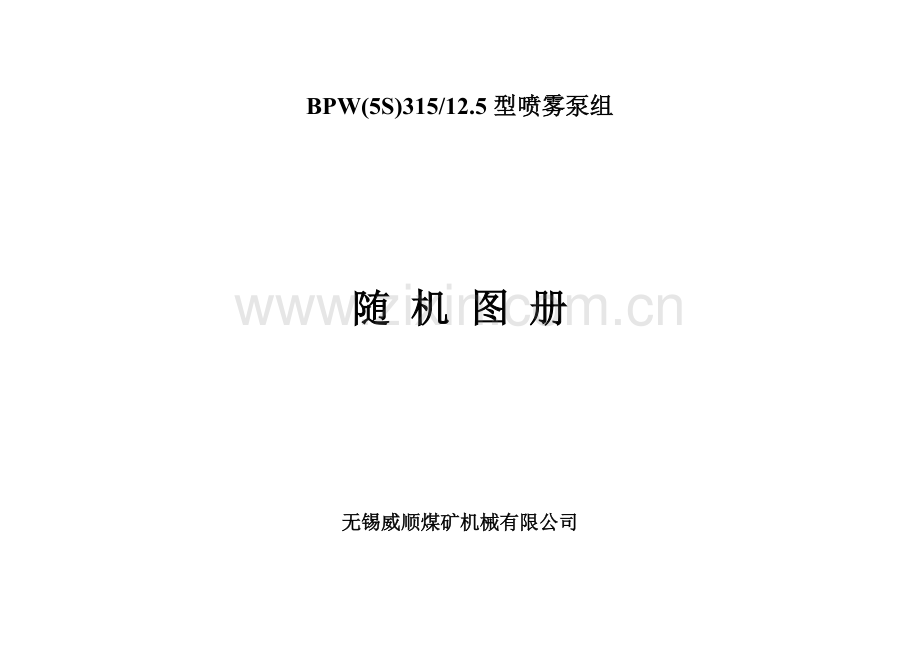

BPW(5S)315/12.5型喷雾泵组

随 机 图 册

无锡威顺煤矿机械有限公司

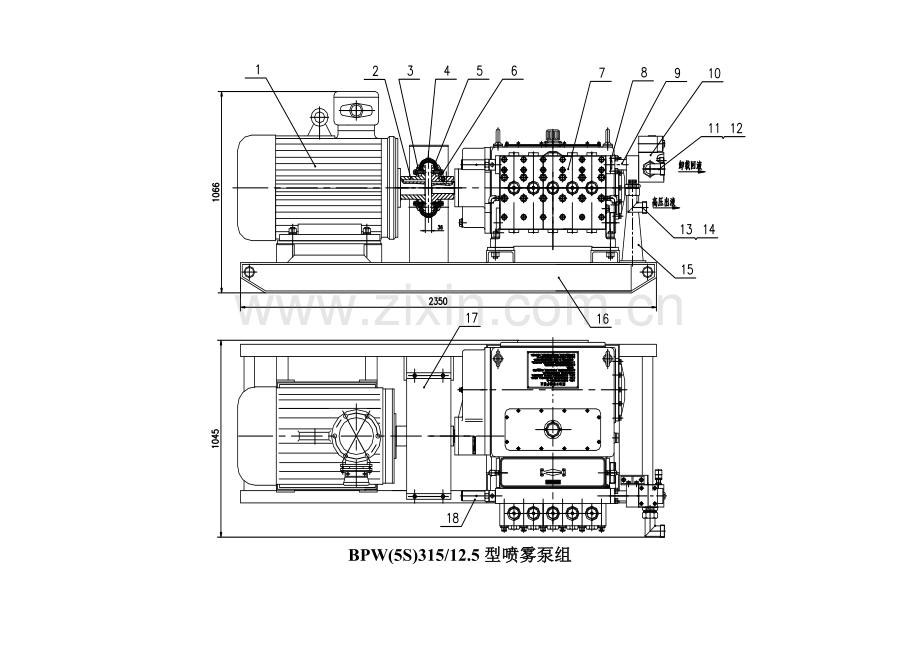

BPW(5S)315/12.5型喷雾泵组

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
喷雾泵组
主件型号
BPW(5S)315/12.5
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
台
电动机90Kw
YBK2-280M-4
16
1
组
底拖
BPW(5S)315/12.5 03
2
1
件
半联轴器（电机端）
BRW80/35 02-1/B
17
1
件
护罩
BPW(5S)500/16Q -3
3
2
件
压 紧 板
BRW80/35 02-2
18
1
组
安全阀
FA-WS360/16
4
1
件
加 强 环
BRW80/35 02-5

5
1
件
轮 胎 环
BRW80/35 02-3

6
1
件
半联轴器（泵端）
BPW(5S)315/12.5 02-1

7
1
组
泵体部件
BPW(5S)315/16 01

8
3
件
"O"密封圈45×3.1
GB1235-76

9
1
件
溢流阀联接板
BPW(5S)500/16Q -1

10
1
组
溢流阀
WYF500/16

11
1
件
回液接头
WXF8G -2

12
1
件
直角接头
WXF8G -4

13
1
件
接头
WXF8G -3

14
1
件
直角接头
WXF8G -5

15
1
件
撑板
BPW(5S)500/16Q -2

BPW（5S）315/16 01泵体部件

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
泵体部件
主件型号
BPW（5S）315/16 01
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
5
组
高压钢套组件
BPW(5S)315/16 0101

2
1
件
连通块
BPW(5S)500/16Q 01-1

3
5
件
"O"密封圈35×3.1
GB1235-76

4
1
组
泵 头 组 件
BPW(5S)315/16 0102

5
12
件
带肩螺栓M16×140
BPW(5S)500/16Q 01-2

6
12
件
带肩螺栓M20×165
BPW(5S)500/16Q 01-3

7
6
件
带肩螺栓M16×160
BPW(5S)500/16Q 01-4

8
1
组
曲轴箱组件
BPW(5S)500/16Q 0103

9
1
件
安全阀
FA-WS360/16

BPW（5S）315/16 0101高压钢套组件

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
高压钢套组件
主件型号
BPW（5S）315/16 0101
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
5
件
半圆环
BRW125/31.5C 0101-1

2
5
件
柱 塞
BPW(5S)315/16 0101-1

3
5
件
锁紧螺母
BPW(5S)315/16 0101-2

4
5
件
毛毡圈
BRW200/31.5 0101-4

5
5
件
钢套螺堵
BRW200/31.5 0101-12

6
5
件
导向铜套
BRW200/31.5 0101-2A

7
15
件
密封圈φ70×φ50×9
BRW200/31.5 0101-7

8
10
件
垫 片(Ⅰ) φ70×φ50×1
BRW200/31.5 0101-8

9
10
件
垫 片(Ⅱ) φ70×φ50×2
BRW200/31.5 0101-9

10
5
件
衬 垫
BRW200/31.5 0101-6

11
5
件
高压钢套
BPW(5S)315/16 0101-3

12
5
件
“O”密封圈80×3.1
GB1235-76

BPW（5S）315/16 0102 泵头组件
无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
泵头组件
主件型号
BPW（5S）315/16 0102
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
小半泵头体
BPW(5S)500/16Q 0102-2
16
5
件
“O”形圈65×3.1
GB1235-76
2
5
件
排液螺堵
BPW(5S)500/16Q 0102-3
17
5
件
柱塞腔螺堵
BPW(5S)500/16Q 0102-4
3
15
件
“O”形圈70×3.1
GB1235-76
18
5
件
钢球φ8
GB308-76
4
5
件
排液阀套
BPW250/5.5 0102-3
19
5
件
螺钉M16×25
GB79-85
5
5
件
排液阀弹簧
BPW250/5.5 0102-5

6
10
件
阀芯
BPW250/5.5 0102-2

7
5
件
阀座
BPW250/5.5 0102-1

8
5
件
进液阀套组件
BPW320/6.3 010201

9
15
件
“O”形圈80×3.1
GB1235-76

10
5
件
进液阀弹簧
φ2.5×φ21.5×45.16
BPW 250/5.5 0102-10

11
5
件
进液阀座
BPW(5S)315/16 0102-1

12
5
件
“O”形圈60×3.1
GB1235-76

13
5
件
进液密封垫
BRW125/31.5C 0102-3

14
5
件
进液螺堵
BPW315/16Q 0102-4

15
1
件
小半泵头体
BPW(5S)500/16Q 0102-2

BPW（5S）500/16Q 0103曲轴箱组件

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
曲轴箱组件
主件型号
BPW（5S）500/16Q 0103
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
放液塞
GB1235-76
16
3
件
"O"密封圈 100×3.1
GB 1235-76
2
1
件
"O"密封圈40x3.1
BPW(5S)500/16Q 0103-1
17
1
件
油 标 压 板
BRW200/31.5 0103-14
3
1
件
箱 体
BPW(5S)500/16Q 0103-2
18
1
件
透 视 板
BRW200/31.5 0103-15
4
1
件
后 盖 垫
BPW(5S)500/16Q 0103-3
19
1
件
油 标 垫
BRW200/31.5 0103-16
5
1
件
后 盖 板
BPW(5S)500/16Q 010303
20
2
组
磁性过滤器组件
BRW125/31.5C 010306
6
5
组
连杆滑块组件
BPW(5S)500/16Q 0103-4
21
2
件
"O"密封圈45×3.1
GB1235-76
7
1
组
上盖板组件
BPW(5S)500/16Q 0103-5
22
1
件
轴承套垫
BPW(5S)500/16Q 0103-7
8
1
件
上 盖 垫
RB45
23
1
组
曲 轴 组 件
BPW(5S)500/16Q 010302
9
1
件
空气过滤器
HG4-692-67
24
1
件
齿 轮 箱 垫
BPW(5S)500/16Q 0103-8
10
5
件
油封PG80x105x12
BPW(5S)500/16Q 010304
25
1
组
齿轮箱组件
BPW(5S)500/16Q 010301
11
1
组
柱塞腔盖组件
BPW(5S)500/16Q 010305
26
1
件
工艺垫块
BPQ(5S)500/16Q 0103-9
12
1
件
油盒
BRW80/35 010301-7
27
2
件
内接头(外螺丝)
GB3289.26-82
13
4
件
螺 堵
BRW80/35 010301-8
28
2
件
90°弯头1/2"
GB3289.2-82
14
4
件
垫 圈
BPW(5S)500/16Q 0103-6
29
1
件
盖
BPW(5S)500/16Q 0103-10
15
1
件
进 液 接 头
GB1235-76
30
1
件
"O"密封圈22×2.4
GB1235-76

BPW（5S）500/16Q 010301 轴齿轮箱组件

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
轴齿轮箱组件
主件型号
BPW（5S）500/16Q 010301
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
小齿轮轴
BPW(5S)500/16Q010301-1

2
1
件
油封PG65×90×12
HG4-692-67

3
1
件
小齿轮轴承压盖
BPW(5S)500/16Q010301-2

4
1
件
O密封圈140×3.1
GB1235-76

5
1
件
轴承22313C
GB/T288-94

6
1
件
齿轮箱
BPW(5S)500/16Q010301-3

7
1
件
轴承NJ314E
GB/T283-94

8
1
件
螺 堵
BRW80/35 010301-7

9
1
件
垫 圈
BRW80/35 010301-8

BPW（5S）500/16Q 010302 曲轴组件

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
曲轴组件
主件型号
BPW（5S）500/16Q 010302
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
大齿轮压板
BPW(5S)500/16Q010302-1

2
1
件
平键C28×85
GB1096-79

3
2
件
外舌止动垫圈12
GB856-76

4
1
件
大齿轮
BPW(5S)500/16Q010302-2

5
1
件
轴承通套
BPW(5S)500/16Q010302-3

6
1
件
轴承NJ2322
GB/T283-94

7
1
件
曲轴
BPW(5S)500/16Q010302-4

8
1
件
轴承22322C
GB/T288-94

9
1
件
轴承套
BPW(5S)500/16Q010302-5

BPW（5S）500/16Q 010303 连杆滑块组件

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
连杆滑块组件
主件型号
BPW（5S）500/16Q 010303
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
5
件
连杆(瓦盖)
BPW(5S)500/16Q010303-1

2
10
件
连 杆 螺 栓
BPW(5S)500/16Q010303-2

3
5
件
后 轴 瓦
BPW(5S)500/16Q010303-3

4
5
件
前 轴 瓦
BPW(5S)500/16Q010303-4

5
5
件
滑 块
BPW(5S)500/16Q010303-5

6
5
件
承 压 块
BRW125/31.5C010303-9

7
5
件
压 套
BRW125/31.5C010303-11

8
10
件
滑块销定位塞
BPW(5S)500/16Q010303-6

9
5
件
滑 块 销
BPW(5S)500/16Q010303-7

10
5
件
连 杆 衬 套
BPW(5S)500/16Q010303-8

BRW125/31.5C 010306 磁性过滤器组件

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
磁性过滤器组件
主件型号
BRW125/31.5C 010306
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
2
件
盖
BRW125/31.5C 010306-1

2
40
件
磁铁
BRW125/31.5C 010306-2A

3
2
件
芯杆
BRW125/31.5C 010306-3

4
8
件
隔圈
BRW125/31.5C 010306-4

5
2
件
套
BRW125/31.5C 010306-5

6
2
件
大螺堵
BRW125/31.5C 010306-6

FA-WS360/16A安全阀

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
安全阀
主件型号
FA-WS360/16A
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
锁 紧 螺 母
FA-WS360/16 - 1

2
1
件
压 紧 螺 套
FA-WS360/16 - 2

3
1
件
阀 座
FA-WS360/16 - 3

4
1
件
套
FA-WS360/16 - 4

5
1
件
阀 芯
FA-WS360/16 - 5

6
1
件
阀 壳 体
FA-WS360/16A - 7-1

7
1
件
顶 杆
FA-WS360/16 - 6

8
1
件
外壳
FA-WS160/31.5A-4-2

9
1
件
弹 簧
FA-WS160/31.5 0103-7

10
1
件
小 弹 簧
FA-WS200/31.5-7

11
1
件
弹 簧 座
FA-WS200/31.5-8

12
1
件
保 护 塞
FA-WS160/31.5 0103-9

13
1
件
O 密封圈 48×3.1
GB 1235-76

14
1
件
O 密封圈 22×2.4
GB 1235-76

15
1
件
挡圈 A22×18×1.25
GB 1235-76

WYF500/16溢流阀

无锡威顺煤矿机械有限公司
BPW(5S)315/12.5型喷雾泵组随机图册

主件名称
溢流阀
主件型号
WYF500/16
序号
单台
数量
单位
名 称 规 格
威煤公司件号

序号
单台
数量
单位
名 称 规 格
威煤公司件号
1
1
件
主 阀 体
WYF500/16 -1
17
1
件
弹 簧
WYF70H-01-17
2
2
件
O密封圈35×3.1
GB1235-76
18
1
件
O密封圈25×2.4
GB1235-76
3
8
件
O密封圈45×3.1
GB1235-76
19
1
件
先 导 阀 芯
WYF70H-01-16
4
2
件
阀 座
WYF160/50 01-2
20
1
件
锥 阀 座
WYF160/50 02-2
5
1
件
下 阀 套
WYF70H-01-3
21
1
件
O密封圈15×2.4
GB1235-76
6
1
件
主 阀 芯
WYF160/50 01-4
22
5
件
O密封圈13×1.9
GB1235-76
7
2
件
阀 套
WYF500/16 -2
23
4
件
堵 头
WGQT 04-36
8
2
件
O密封圈30×3.1
GB1235-76
24
1
件
O密封圈8×1.9
GB1235-76
9
2
件
挡圈A30×25×1.5
GB1235-76
25
1
件
节流堵
WYF160/50 03-3
10
2
件
螺套
WYF500/16 -3
26
1
件
筒 体
WYF160/50 03-1
11
1
件
主 阀 弹 簧
WYF70H-01-9
27
1
件
螺盖
WYF160/50 03-2
12
1
件
调 节 螺 套
WYF160/50 02-6
28
2
件
O密封圈50×3.1
GB1235-76
13
1
件
活 塞
WYF70H-01-19
29
1
件
挡圈A50×45×1.5
GB1235-76
14
1
件
O密封圈10×1.9
GB1235-76
30
1
件
O密封圈25×2.4
GB1235-76
15
1
件
先 导 阀 壳
WYF70H-01-18
31
1
件
过滤器
LX-65/80
16
1
件
螺母M24×1.5
GB808-76
