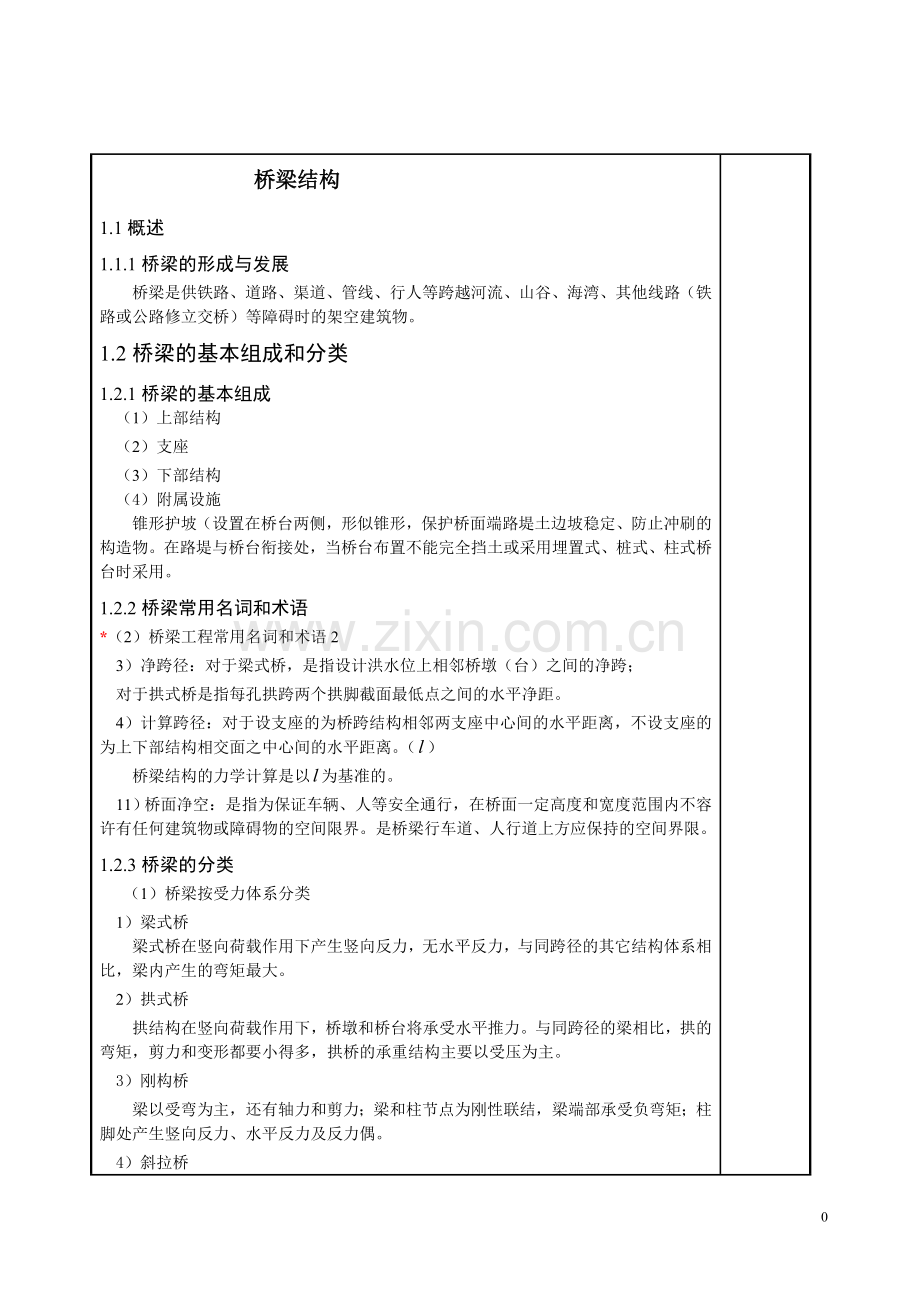

桥梁结构
1.1概述
1.1.1桥梁的形成与发展
桥梁是供铁路、道路、渠道、管线、行人等跨越河流、山谷、海湾、其他线路（铁路或公路修立交桥）等障碍时的架空建筑物。
1.2桥梁的基本组成和分类
1.2.1桥梁的基本组成
（1）上部结构
（2）支座
（3）下部结构
（4）附属设施
锥形护坡（设置在桥台两侧，形似锥形，保护桥面端路堤土边坡稳定、防止冲刷的构造物。在路堤与桥台衔接处，当桥台布置不能完全挡土或采用埋置式、桩式、柱式桥台时采用。
1.2.2桥梁常用名词和术语
*（2）桥梁工程常用名词和术语2
3）净跨径：对于梁式桥，是指设计洪水位上相邻桥墩（台）之间的净跨；
对于拱式桥是指每孔拱跨两个拱脚截面最低点之间的水平净距。
4）计算跨径：对于设支座的为桥跨结构相邻两支座中心间的水平距离，不设支座的为上下部结构相交面之中心间的水平距离。（）
桥梁结构的力学计算是以为基准的。
11）桥面净空：是指为保证车辆、人等安全通行，在桥面一定高度和宽度范围内不容许有任何建筑物或障碍物的空间限界。是桥梁行车道、人行道上方应保持的空间界限。
1.2.3桥梁的分类
（1）桥梁按受力体系分类
1）梁式桥
梁式桥在竖向荷载作用下产生竖向反力，无水平反力，与同跨径的其它结构体系相比，梁内产生的弯矩最大。
2）拱式桥
拱结构在竖向荷载作用下，桥墩和桥台将承受水平推力。与同跨径的梁相比，拱的弯矩，剪力和变形都要小得多，拱桥的承重结构主要以受压为主。
3）刚构桥
梁以受弯为主，还有轴力和剪力；梁和柱节点为刚性联结，梁端部承受负弯矩；柱脚处产生竖向反力、水平反力及反力偶。
4）斜拉桥
塔柱基本上以受压为主。在竖向荷载作用下，主梁截面基本上属于偏心受压构件，斜索承受拉力。
5）悬索桥（吊桥）
在竖向荷载作用下，通过吊杆使缆索承受很大的拉力，锚碇结构缆索传至锚碇的拉力。
2桥梁设计的一般原则和程序
2.1桥梁设计的基本原则
（1）安全可靠
（2）适用耐久
（3）经济合理
（4）技术选进
（5）美观
（6）环境保护和可持续发展
2.2 桥梁的平面布置和纵断面、横断面设计
2.2.1桥梁的平面布置
2.2.2桥梁的纵断面设计
桥梁纵断面设计包括确定桥梁的总跨径、分孔、桥面高程与桥下净空、桥上及桥头引道的纵坡以及基础的埋置深度等。
（1）桥梁总跨径
1）水文计算：对于跨河桥，桥梁总跨径往往参考水文计算，但还要考虑其它因素。
（2）桥梁分孔
1）经济分孔
2）桥型
3）通航
4）当在山区的深谷、水深流急的江河以及水库上修桥时，为了减少中间桥墩，应加大跨径。条件允许时，甚至可以采用特大跨径的单孔跨越。
5）对于桥位中存在岩石破碎带、断层、裂隙、溶洞等不良地质条件的地段，在布孔时，应尽量使桥基避开这些区段。
6）对于连续体系的多孔桥梁，为了合理的使用材料，有利于受力，跨径应有合适比例关系，边孔与中孔的跨中弯矩接近相等，合理地确定相邻跨之间的比例。钢筋混凝土连续梁桥的中跨和边跨的跨中弯矩接近相等。其中跨与相邻边跨的比值，对于三跨连续桥约为1.00：0.8，对于五跨连续的约为1.00：0.90：0.65，要求尽量对称，最好布置成奇数跨。
7）从战备考虑，跨径做得不要过大，且跨径相同，以至于战时连通和修复。
8）对于大桥施工，基础工程往往对工期起控制作用，在此情况下，从缩短工期出发，就可减小基础数量而修建较大跨径桥梁。特别是水下工程，需要减少桥墩加大跨径。
9）施工能力，有时用大跨径虽然经济合理，但限于施工技术和设备条件，也不得不将跨径减小。
10）跨径的选择与所采用的施工方法密切相关，如同样是预应力混凝土连续梁桥，采用支架施工和采用悬臂施工其边跨与中跨的比例就不相同。
（3）桥面高程的确定
对于中小跨径的公路桥梁的桥面标高一般由路线纵断面设计中确定。对于大跨径的桥梁，一般应根据设计洪水位、桥下净空的要求，并结合桥型、跨径等来合理地确定桥面标高。
1）流水净空的要求
2）通航净空要求
3）跨线桥桥下净空要求
（4）桥上与桥头引道纵坡
桥上与桥头引道的线形应与路线布设相互协调，各项技术指标应符合路线布设的规定。一般小桥可以设计成平坡桥；对于大桥一般设计成中间高、两端低的双向纵坡。（主要是为了桥面排水和降低引道高度。）
《桥规》规定：桥上纵坡一般不大于4%，桥头引道不大于5%，交通繁忙处都不大于3%。桥上或引道处纵坡发生变更地方均应按规定设置竖曲线，使纵坡改变处不致出现转角。
2.2.3桥梁横断面设计
1）桥涵净空：
高速公路、一级公路上的桥梁宜设置为上、下行两座分离的独立桥梁。
2）行车道净宽：我国公路桥面行车道净宽标准分五种：
3）自行车道及人行道宽：高速公路上的桥梁应设检修道，不宜设人行道。一、二、三、四级公路上桥梁的桥上人行道和自行车道的设置，应根据需要而定，并应与前后路线布置协调，人行道、自行车道的设置，应设分离设施。
一个自行车道的宽度为1m，当单独设置自行车道时，不宜小于两个自行车道的宽度。
人行道的宽度宜为0.75、1、1.5、2.0……，大于1米的按0.5的倍数增加。
为了确保行人和行车的安全，人行道及安全带应高出行车道面至少20-25cm；对于有2%以上纵坡的并高速行车的现代化桥梁，最好高出行车道面30-35cm。
在弯道上的桥梁，应按路线要予以加宽和设置超高。
3 作用及作用效应组合
3.1 作用的分类
作用于桥梁结构的作用可分为三类：永久作用、可变作用和偶然作用。
3.2 作用的选定及作用效应组合
3.2.1作用的代表值
作用代表值一般可分为标准值、频遇值和准永久值。
可变作用应根据不同的极限状态分别采用不同的代表值，即可取标准值、频遇值和准永久值作为其代表值。在承载能力极限状态设计及按弹性阶段计算结构强度时应采用标准值作为代表值。在正常使用极限状态按短期效应（频遇）组合设计时，应采用频遇值作为代表值，其值为标准值乘以小于1的频遇值系数；按长期效应（准永久）组合设计时，应采用准永久值作为代表值，其值为标准值乘以小于频遇值系数的准永久值系数。
3.2.2作用的设计值
作用的设计值为作用的标准值乘以相应的作用分项系数。
3.2.3作用效应组合
（1）公路桥涵结构按承载能力极限状态设计时，应采用以下两种作用效应组合
值得注意的是，公路桥涵设计时应考虑结构上可能同时出现的作用，按承载能力极限状态和正常使用极限状态进行作用效应组合，取其最不利效应组合进行设计。当结构或结构构件需作不同受力方向的验算时，则应以不同方向的最不利效应组合进行设计。当可变作用的出现对结构或结构构件产生有利影响时，该作用不参与组合；实际不可能同时出现可变作用，或组合概率很小的作用，不考虑其作用效应的组合。多个偶然作用不同时参与组合。
2.3 作用的规定与计算
2.3.1永久作用（恒载）
（1）概念
在结构使用期间，其量值不随时间变化，或其变化值与平均值相比可忽略不计的荷载。永久荷载的量值是指其作用位置、大小和方向。
（2）内容
1）结构重力
结构自重、桥面铺装及附属设备的重力的标准值可按结构物的实际体积乘以其材料的容重计算。
2）预加力
对于预应力混凝土桥梁结构，预加力在结构进行正常使用极限状态设计和使用阶段构件应力计算时，应作为永久作用计算其主效应和次效应，并计入相应阶段的预应力损失，但不计由于预应力偏心距增大引起的附加效应。
在结构进行承载能力极限状态设计时，预应力不作为作用，而将预应力钢筋作为结构抗力的一部分，但在连续梁等超静定结构中，仍需考虑预加力引起的次效应。
3）土的重力和土侧压力
4）水的浮力
5）混凝土收缩、徐变影响力
6）基础变位的影响
2.3.2可变作用
（1）概念
在结构使用期间，其量值随时间而变化或其变化值与平均值相比不可忽略不计的荷载作用。
（2）内容
1）汽车荷载及其影响力
A汽车荷载
分级：汽车荷载是公路桥涵上最主要的一种可变荷载。设计中采用的汽车荷载分为公路-Ⅰ级和公路-Ⅱ级两个等级；高速公路、一级公路采用公路-Ⅰ级；二、三、四级公路采用公路-Ⅱ级。
汽车荷载由车道荷载和车辆荷载组成。车道荷载由均布荷载和集中荷载组成，车辆荷载的平面尺寸和横向布置。
应用：桥梁结构的整体计算采用车道荷载，桥梁结构的局部加载、涵洞、桥台和挡土墙土压力等的计算采用车辆荷载，车辆荷载与车道荷载的作用不得叠加。
汽车荷载的加载规定：车道荷载的纵向加载为均布荷载标准值满布于使结构产生最不利效应的同号影响线上；集中荷载标准值只用用于相应影响线中一个最大影响线峰值处。横向分布系数按设计车道车辆荷载进行计算。车辆荷载的加载见图。
汽车荷载的折减规定：汽车荷载折减包括横向折减和纵向折减两个部分。多车道桥梁上的汽车荷载应考虑多车道折减，当桥涵设计车道数等于或大于2时，由汽车荷载产生的效应按规定的多车道折减系数进行横向折减，但折减后的效应不得小于两设计车道的荷载效应。
当桥梁计算跨径大于150m时，应按表规定的纵向折减系数进行纵向折减。
B汽车冲击力
汽车以较高速度通过桥梁时，由于桥面不平整、车轮不圆和发动机震动等原因，也会使桥梁结构引能起振动。这种由于荷载的动力作用使桥梁发生振动而造成内力加大的现象称为冲击作用。
《桥规》中规定：钢桥、钢筋混凝土及预应力混凝土桥、圬工拱桥等上部构造和钢支座、板式橡胶支座及钢筋混凝土柱式墩台，应计算汽车的冲击作用；当填料厚度（包括路面厚度）≥50cm拱桥、涵洞以及重力式墩台，不计冲击作用。
C汽车离心力
位于曲线上的桥梁，当曲线半径小于或等于250m时，需考虑离心力的作用。离心力标准值为车辆荷载乘以离心力系数C。
—设计车度 （km/h） —曲线半径(m)
D汽车引起的土压力
汽车荷载引起的土压力采用车辆荷载加载，并可按下列规定计算。
E、汽车制动力
汽车制动力是汽车在桥上制动时为克服其惯性力而在车轮与路面之间发生的滑动摩擦力。
2）人群荷载
设有人行道的桥梁，在以汽车荷载计算内力时，应同时考虑人行道上人群荷载所产生的内力，人群荷载标准值按以下规定采用：
人群荷载在横向应布置在人行道的净宽度内，在纵向施加于使结构产生最不利荷载效应的区段内。
3）风荷载
对于大跨来说的，特别是斜拉桥和吊桥，风荷载是极其重要的荷载，有时甚至起着决定性的作用。对于小跨径的桥梁有规定，对于大跨的要专门进行设计。
4）流水压力
作用于桥墩上的流水压力标准值可按下式计算。
流水压力合力的着力点，假定在设计水位线以下0.3倍水深处。
5）温度作用
桥梁结构当要考虑温度作用时，应根据当地具体情况、结构物使用的材料和施工条件因素计算由温度作用引起的结构效应。
6）支座摩阻力
支座摩阻力是上部结构由温度等引起的变位而引起的，其作用方向与上部结构的变位方向相反作用点在支座处。

—作用于活动支座的竖向反力 —支座的摩擦系数
影响较小，一般不考虑。
2.3.3偶然作用
在结构使用期间，出现的概率很小，一旦出现，其值很大且持续时间很短的作用。偶然作用主要指地震作用、船舶或漂流物的撞击作用、汽车撞击作用。
4 桥面构造
4.1 概述
4.2 桥面铺装
桥面铺装直接承受车辆轮压的作用，既是保护层，又是受力层。
4.2.1桥面铺装的作用
桥面铺装一般不做受力计算，如在施工中能确保铺装层与行车道板紧密结合成整体，则桥面铺装的混凝土（扣除一定厚度的磨耗层）还可以计算在行车道板的厚度内和行车道板共同受力。
4.2.2桥面铺装的类型
（1）沥青表面处治
（2）水泥混凝土
（3）沥青混凝土
4.3 桥面防水和排水设施
水分对桥面有很大的影响，对于混凝土结构，夏季渗水会使钢筋锈蚀，特别严寒的冬季，进水会冻结，影响混凝土结构的使用寿命，因此必须设置完善的桥面防水和排水设施。
4.3.1桥面防水层
防水层有三种类型：
1）沥青涂胶下封层：洒布薄层沥青或改性沥青，其上布一层砂，经碾压而成。
2）高分子聚合物涂胶：如环氧树脂，氯丁橡胶等。
3）沥青或改性沥青防水卷材以及浸沥青的无纺土工布
4.3.2桥面排水设施
桥面排水设施主要是设置桥面纵坡、横坡（包括超高）排水，并设置一定数量的外泄排水管。
（1）桥面横坡度
桥面横坡通常有下列三种设置形式：
1）对于板桥或就地浇筑的肋梁桥，可将横坡直接设在墩台顶部，或墩台顶部为水平采用变高的支承垫石使桥梁上部结构形成双向倾斜，此时，铺装层在整个宽度上是等厚的。主要为了减少铺装材料并减轻恒载重量。
2）对于装配式肋梁桥，为了架设和拼装的方便，通常采用不等厚的三角垫层、等厚的桥面铺装层，以构成桥面横坡。在较宽的桥梁中，用三角垫层设横坡会使混凝土用量大，恒重增加。桥面不是太宽时，此种较常用。
3）在此情况下可直接将行车道板做成双向倾斜的横坡，这会使主梁的构造和施工稍趋复杂。
（2）排水管
1）竖向泄水管道
2）横向泄水管道
3）封闭式泄水管道
4.4 桥梁伸缩装置与桥面连续
4.4.1桥梁伸缩装置
（1）伸缩缝设置位置
（2）桥梁伸缩装置的作用
1）适应桥跨结构在温度变化、活载作用、混凝土的收缩与徐变等因素的影响下变形的需要。
2）保证车辆平稳通过路面。
3）防止雨水、垃圾等渗入阻塞。
4.4.2桥面连续
近年来对于多孔简支体系的桥梁，减少桥梁伸缩的做法主要是采用桥面连续。因为伸缩缝在使用过程中容易损坏，行车不舒适、养护工作难。
桥面连续的实质是将简支梁在伸缩缝处的桥面部分做成连续体，由于其刚度较小，不致影响简支梁的基本受力性质，使主梁仍能满足简支体系的受力特征。
桥面连续的基本构造，对于简支板桥而言是在桥面铺装混凝土中设置连接钢筋网，钢筋网跨越相邻板梁两端接缝处，并在接缝处设置假缝和垫铺橡胶片，将混凝土桥面铺装在一定长度范围内与板梁隔开，使梁端之间的变形由这一整段铺装层来承担，从而减少混凝土铺装层中的拉应力。
4.5 人行道、安全带、栏杆、护栏、灯柱
4.5.1人行道、安全带
（1）人行道
位于城镇和近郊的桥梁均应设有人行道，其宽度和高度根据行人的交通流量和周围环境来确定。人行道的宽度为0.75m或1m，当宽度要求大于1m时，按0.5m的倍数增加，其高度至少高出行车道0.20m~0.25m，以保证行人和行车的安全。
人行道顶面应做成倾向桥面的1%~1.5%的排水横坡，城市桥梁人行道顶面可铺彩砖，以增加美观。人行道一般构造如下：
（2）安全带
安全带是指为保证车辆在桥上靠边行驶时的安全而设置的带状构造物。在快速路、主干路、次干路或人稀少地区，若两侧无人行道时，一般设置这种构造物和栏杆高出行车道，其尺寸根据道路等级而定。车道边缘至栏杆内边缘的安全距离一般不小于250mm。
4.5.2栏杆和护栏
（1）栏杆
栏杆是设置在桥面两侧以利车辆、行人安全过桥的防护设施。
（2）护栏
护栏又称为护栅，是为使车辆与车辆或车辆与行人之间以防止车辆驶离规定行车道而设置的安全防护设施。前者称防护栏，防护栏用混凝土预制或金属材料制作并用钢链或钢管相连；后者称防撞护栏。护栏作用是以封闭沿线两侧，诱导视线，起到一些轮廓标的作用，使车辆尽量在路幅内行驶，并给驾驶员以安全感。它还能吸收碰撞能量、迫使失控车辆改变方向并使其恢复到原有行驶方向，防止其跌落到桥下的作用。
4.5.3照明灯柱
5 混凝土简支梁桥
5.1 概述
5.2 混凝土简支板桥的构造与设计
5.2.1整体式简支板桥的构造
（1）总体构造
1）截面
2）跨径
（2）钢筋构造
（3）受力特点
整体式简支板桥桥面宽度往往大于跨径。因此在荷载作用下，桥面板实际上是处于双向受力状态，除板的纵向中部产生正弯矩外，横向也产生较大弯矩。因此当板的宽度较大时，除了配置纵向受力钢筋外，还要设置横向受力钢筋。
5.2.2装配式简支板桥的构造
（3）板间横向连接构造
装配式板桥板块之间必须采用横向连接构造，以保证板块共同承担荷载作用。常用的横向连接方式有企口混凝土铰联接和钢板焊接联接。
5.2.3斜交板桥的构造
（1）斜交板桥的定义
所谓斜交板桥是指桥梁纵轴线与支承线（或支座连线）的垂线呈某一夹角的桥梁，其夹角习惯上称为斜交角。
5.3 混凝土简支梁桥的构造与设计
这里面的梁桥主要指肋梁桥，肋梁桥因其在截面形式上具有明显的肋形结构而得名。简支肋梁桥常用截面形式有T形和I形。其受力明确，充分利用了混凝土受压和钢筋受拉的特征，施工比较方便，是中、小跨径梁桥中应用最广泛的桥型。
I形梁往往作为预制部分与现浇桥面板构成组合梁，或利用预制桥面底板再现浇接缝混凝土形成组合梁。
（1）T形梁桥的上部构造及作用
1）主梁：主要承重结构；主梁由肋和翼缘组成。
2）横隔梁：使各根主梁相互联成整体，以提高桥梁的整体刚度；
3）桥面构造：对桥梁功能的正常发挥，对主要承重构件的保护，对车辆行人的安全以及桥梁的美观都十分重要。
按施工方法也是两种，整体式和预制装配式的。
5.3.1整体式简支肋梁桥
5.3.2预制装配式简支肋梁桥
（2）桥面板及横向连接构造
1）桥面板构造
预制T形截面梁桥面板（翼缘板）一般采用变厚式，其厚度随主梁间距而定，翼缘根部（与梁肋衔接处）的厚度应不小于梁高的1/10，翼缘悬臂端厚度不宜小于10cm。
2）桥面板横向联接构造
（1）刚性接头：在铺装层内配受力钢筋，并将翼缘板内预留的横向钢筋伸出和梁肋顶上增设的形钢筋锚固于铺装层中。可承受弯矩也可承受剪力。
（2）铰接接头：只承受剪力。分为：钢板铰接接头、企口式铰接接头、企口式焊接接头。
（3）横隔梁及横向联接构造
1）横隔梁构造
横隔梁的抗弯刚度远比桥面板的大，故横隔梁对荷载分配起主要作用。横隔梁刚度越大梁的整体性越好，在荷载作用下各主梁能更好地共同受力。
端横隔梁是必设的，跨内的横隔梁将随跨径的增大每隔5~10m设置一道。对于箱形梁桥，由于其自身抗能力大，就可少设或不设跨中横隔梁。
2）横隔梁横向联接构造
横隔梁常用的横向连接有钢板焊接联接和扣环联接。
5.3.3 混凝土简支箱形梁桥
（1）箱形梁桥优缺点
1）箱形梁不适用于钢筋混凝土简支梁桥，由于受拉区混凝土不参与工作，多余的箱梁底板还徒然增大了自重。但对于全截面参与受力的预应力混凝土梁桥来说，情况就完全不同了。
2）箱形截面梁抗扭能力比较大，它的抗扭惯矩为相应T梁截面的十几倍至几十倍。因此在横向偏心荷载作用下，箱梁桥各梁受力比T梁桥各梁受力均匀得多。
3）箱梁横向抗弯刚度大，对预施应力、运输、安装阶段单梁的稳定性要比T梁好得多。
4）箱梁薄壁构件预制、施工比较复杂。单根箱梁的安装重量通常比T梁的大，这也是选择梁桥类型时所必须考虑的。
5）中性轴上下部均有足够混凝土，可抵抗正负弯矩，适用连续梁桥和悬臂结构。
箱形梁在大、中跨径桥梁中的应用已相当普遍，连续和悬臂体系混凝土桥梁中，箱形梁几乎占统治地位。
5.3.3 混凝土组合梁桥
目前，国内外采用的组合式梁桥有两种形式：I形、箱形组合梁桥。I形组合梁桥适用于混凝土简支梁桥；箱形组合梁桥适用于预应力混凝土梁桥。
5.4 桥面板的计算
5.4.1计算模型
（1）整体现浇的T梁：单向板、双向板
（2）预制装配式T形梁桥（长短边比大于等于2）：悬臂板、铰接悬臂板
5.4.2车辆荷载在板上的分布
荷载在铺装层内的扩散程度，对于混凝土或沥青面层，荷载可以偏安全地假定呈45度角扩散。这样最后作用在桥面板顶面的矩形荷载压力面的边长为：
沿行车方向： 沿横向：
—铺装层的厚度
当有一个车轮作用在桥面板上时，作用于桥面板上的局部分布荷载为：
汽车： —汽车或挂车的轴重
5.4.3板的有效工作宽度
（1）单向板的有效工作宽度
1）荷载在跨径中间
对于单独一个荷载 但不小于
—两梁肋之间板的计算跨径
计算弯矩时，，但不大于；计算剪力时，其中为净跨径，为板的厚度，为梁肋宽度。
对于几个靠近的相同荷载，如按上式计算各相邻荷载的有效分布宽度发生重叠时，应按相邻荷载共同计算其有效分布宽度。
—最外两个荷载的中心距离
2）荷载在板的支承处
但不得小于
3）荷载靠近板的支承处
—荷载沿支承边缘的距离
（2）悬臂板的有效工作宽度
根据弹性板理论分析，悬臂板的有效工作宽度接近于2倍悬臂长，因此荷载可近呈45度角向悬臂板支承处分布。
—承重板上荷载压力面外侧边缘至悬臂根部的距离
显然最不利情况就是 此时
注意：有且只有此时，
5.4.4行车道板的内力计算
（1）多跨连续单向板的内力
位置
t/h<1/4(主梁抗扭能力大)
t/h≥1/4（主梁抗扭能力小）
跨中

支点

— 1米宽简支板条的跨中活载弯矩
— 1米宽板条的跨中恒载弯矩

计算支点剪力时，此时荷载必须靠近梁肋边缘布置，对于跨径内只有一个车轮荷载的情况。

计算公式为：
6 悬臂体系梁桥与连续体系梁桥
6.1 悬臂体系梁桥
悬臂体系梁桥包括悬臂梁桥和T型刚构桥。
6.1.1悬臂梁桥
（2）力学特点
与简支梁桥相比，悬臂梁桥由于支点负弯矩的存在，使跨中正弯矩显著减小，故可减小跨度内主梁的高度，从而节省材料减轻自重，这本身又导致了恒载内力的减小。
(4）优缺点及适用情况
1)悬臂梁桥和简支梁桥一样，属静定体系，它们的内力不受基础不均匀沉降的影响。
2)从桥的立面上看，在桥墩上只需布置一排沿墩中心布置的支座，从而可减小桥墩的尺寸。
3）从运营条件来看：悬臂梁桥与简支梁桥均不甚理想，简支梁桥在梁与梁衔接处以及悬臂梁桥在悬臂端与挂梁衔接处的挠曲线都会发生不利于行车的折点，并且伸缩装置需经常地更换。
4)钢筋混凝土的悬臂梁桥在支点附近的负弯矩区段内，梁的上翼缘受拉，不可避免地出现裂缝，雨水易于浸入梁体，而且其构造也较简支梁的复杂。
鉴于上述缺点，这种桥型目前在我国已不太采用。
6.2连续体系梁桥
6.2.1受力特点
(1)连续梁桥在恒载和活载作用下，支点截面设计负弯矩一般比跨中截面正弯矩大，其内力分布比简支梁和悬臂梁合理。
（2）连续梁为超静定结构，刚度比相应的简支梁大，即在汽车荷载作用下跨中产生的挠度比简支梁小，行车平顺舒适。（图6-12）
（3）连续梁因结构整体发生均匀温度变化引起的纵向水平位移，在结构中不产生附加内力及支承反力，这一点和简支梁相同。
（4）尚需说明的是，如果预应力混凝土连续梁桥亦采用T型刚构的悬臂法分段施工时，在施工中必须考虑采用墩顶与梁段间的临时固结措施，故在设计中还应计及连续梁在施工中的结构体系转化问题。
（5）超静定结构上施加预应力时，在其上必然作用有一个方向与梁变形相反的二次力，这个二次力就使梁内产生附加的二次弯矩。
7.2.2混凝土连续梁桥的结构构造
（1）等截面连续梁
1)受力特点
在恒载和活载作用下，支点截面设计负弯矩一般比跨中截面设计正弯矩大，但在跨径不大时这个差值不是很大,可以考虑采用等截面形式，并采取一定的构造措施（增大预应力筋束用量来抵抗较大的负弯矩）予以调节，从而简化了主梁的构造。
2）跨径布置
等截面连续体系梁桥可分为等跨和不等跨两种布置方式。
选用顶推法施工或简支-连续施工的桥梁，多采用等跨布置，这样构造简单，统一模式。
等跨布置的跨径大小主要取决于经济分孔和施工的设备条件。
当标准跨径较大时，有时为了减少边跨正弯矩，将边跨跨径取小于中跨的结构布置，一般取边跨与中跨跨径比值在0.6~0.8之间。
3）优缺点及适用范围
等截面连续梁一般适应以下情况：
1）桥梁一般采用中等跨径，以40~60m为宜。这样可使主梁构造简单，施工快捷。
2）立面布置以等跨径为宜，可以采用不等跨布置。
3）适用于整体施工、逐孔施工、先简支-后连续及顶推法施工。
当连续梁的跨径较大时，宜采用悬臂施工，这样主梁支点截面的负弯矩将比跨中截面的正弯矩大得多，如仍采用等截面布置，受力不合理，而且不经济，这时应以变截面的连续梁桥更为有利。
（2）变截面连续梁
1）力学特点
随着跨径（大于70m）的增大，采用变截面设计，显得经济合理。由于连续梁的支点截面负弯矩大于跨中截面正弯矩，因此往往采用支点梁高大于跨中梁高的变截面形式。归纳起来，有如下力学特点：
①采用支点梁高大于跨中梁高的变截面形式，使得梁高的变化规律与连续梁的弯矩图变化规律相一致，可充分发挥材料性能；还有利于抵抗支座截面较大的剪力。
采用变化支点梁高，来调整各控制截面的弯矩变化幅值。在均布荷载作用下，三种不同支点梁高所对应的跨中最大正弯矩分别为800KN.m，也就是说加大梁高，跨中最大正弯矩比等高梁降低一半多。同时应注意，调整内力只是使结构的内力进行重分配，某一截面内力的减小必然是以另一截面内力的增加为代价的。
一般地说，加大支点附近梁高是合理的，因为这样做既对恒载引起的截面内力影响不大，也与桥下通航净空要求无甚妨碍，并且还能适应抵抗支点处很大剪力的要求。这也是连续体系梁桥比简支梁桥，甚至比悬臂梁能跨越更大跨度的原因。采用不同方法调整内力必须按设计和施工方法的要求去选择。
对于超静定体系的连续梁，可以通过调整各跨的刚度来满足设计要求，例如，可以采用相邻跨长的不同比值，以调整各控制截面的弯矩变化幅值。如图为三跨等截面连续梁的弯矩变化幅值图，支点负弯矩变化幅值与跨中正弯矩变化幅值随着边跨与中跨比值大小变化而变化，例如，当比值等于0.3时，前者为0.074，后者为0.058。它们比三等跨连续梁的弯矩变化幅值减小50%左右。
②减小跨中梁高，有利于减小结构自重产生的弯矩，剪力。
2）跨径布置
主梁采用变截面形式的大跨径预应力混凝土连续梁桥，立面一般采用不等跨布置。
3）构造特点
1）连续梁在每个中间墩上只需设置一个支座，而在相邻两联连续梁的桥墩上仍需设置两个支座。
2）高度变化与主梁内力变化相适应。变截面连续梁中，支点截面梁高与最大跨径之比为1/16~1/18。跨中截面梁高与支点截面梁高的比为1/1.5~1/2.5。
梁底立面曲线可采用折线、圆弧线和抛物线等，用得较多的是二次抛物线，因为二次抛物线的变化规律与连续梁的弯矩变化规律基本接近。采用折线形截面变化布置可使桥梁的构造简单、施工方便。
3）在大跨径的预应力混凝土连续梁桥中，除截面高度变化外，还可将截面的底板、顶板、腹板做成变厚度，以满足主梁各截面的不同受力要求。
7 拱桥
7.1 概述
跨越能力范围较大。
能充分就地取材。
造型美观。
构造简单。
自重较大，相应的水平推力也较大，增加了下部结构的工程量（采用无铰拱时，对地基的要求高）。
拱桥（尤其是圬工拱桥）一般都采用有支架施工的方法修建，随着跨径和桥高的增大，支架或其它辅助设备的费用也大大增加，从而增加了拱桥的总造价。
由于拱桥水平推力大，在连续多孔的大中桥梁中，为防止一孔破坏而影响全桥的安全，需要采用较复杂的措施也会增加造价。
与梁式桥相比，上承式拱桥的建筑高度较高，当用于城市立体交叉及平原区的桥梁时，因桥面标高提高，而使两岸接线的工程量增大，或使桥面纵坡增大，既增大造价又对行车不利。
7.3 拱桥的组成及分类
7.3.1拱桥的主要组成
（1）上部结构
（2）下部结构
7.3.2拱桥的主要类型
（1）按照结构受力图式分类
按照主拱圈与桥面系之间相互作用的性质和影响程度，可以把拱桥分为两种类型。
1）简单体系的拱桥
简单体系的拱桥，均为有推力拱，拱的水平推力直接由墩台或基础承受。
在简单体系拱桥中，上承式拱桥的拱上结构或中、下承式拱桥的拱下悬吊结构（统称为桥面系结构），不参与主拱一起受力，主拱将以裸拱的型式成为主要承重结构。
2）组合体系拱桥
由拱与梁（或系杆）组成主要承重结构的拱桥。由梁与拱共同承受桥面荷载和水平推力，充分发挥梁受弯、拱受压的结构特性及其组合作用，达到节省材料的目的。
组合体系拱桥按对桥梁墩台有无推力可分为有推力的和无推力的两种类型。
（2）按主拱圈截面形式分类
1）板拱桥
2）肋拱桥
3）双曲拱桥
4）箱形拱桥
（3）拱桥的其它分类
7.4 拱桥的构造
7.4.1主拱圈的构造
7.4.2拱上建筑构造
拱上建筑是拱桥的一部分，按照拱上建筑采用的不同构造方式，可将拱上建筑分为实腹式和空腹式两种。
紧靠桥墩台的第一个腹拱，目前较多的有两种做法，一种是将腹拱的拱脚直接支承在墩台上(a、b)；一种是跨越桥墩，使桥墩两侧的腹拱圈相连，由于拱圈受力后变形较大，而墩台变形较小，容易造成第一个腹拱因拱脚变位而开裂，因而靠近墩台的第一个腹拱应做成三铰拱，并相应地设置伸缩缝与变形缝。(c)
7.4.3其它细部构造
（1）拱顶填料、桥面及人行道
当填料厚度等于或大于50cm时，设计计算中不计入汽车荷载的冲击力。
为便于排水，桥面应设置横坡，其坡度一般为1.5%~3.0%。
（2）伸缩缝与变形缝
通常在相对变形较大的位置设置伸缩缝，而在相对变形较小处设置变形缝。
对小跨径实腹拱，伸缩缝设在两拱脚的上方，并在横桥方向贯通全宽和侧墙全高及至人行道。伸缩缝多做成直线形，以使构造简单，施工方便。
对拱式空腹拱桥，通常紧靠墩台的第一个腹拱做成三铰拱，并在紧靠墩台的拱铰上方设置伸缩缝，且应贯通全桥宽，而其余两拱铰上方设置变形缝。
在大跨径拱桥中，还应将靠拱顶的腹拱做成两铰或三铰拱，并在拱铰上方设变形缝，以使拱上建筑更好地适应主拱的变形。
对梁式腹孔，通常是在桥台和墩顶立柱处设置标准伸缩缝，而在其余立柱处采用桥面连续。
（3）排水与防水层
实腹式拱桥防水层应沿拱背护拱、侧墙铺设。如果是单孔，可以不设拱腹泄水管，积水沿防水层流至两个桥台后面的肓沟，然后沿肓沟排出路堤。如果是多孔拱桥，可在跨径1/4处设泄水管。
对于空腹拱桥，防水层应沿腹拱上方与主拱圈跨中实腹段的拱背设置，泄水管也宜布置在1/4跨径处。
对于跨线桥、城市桥或其它特殊桥梁，需设置全封闭式排水系统。
防水层在全桥范围内不宜断开，在通过伸缩缝或变形缝处应妥善处理，使其既能防水又可以适应变形。
（4）拱桥中铰的设置
1）按两铰拱或三铰拱设计的主拱圈。
2）按构造要求需要采用两铰拱或三铰拱的腹拱圈。
3）需设置铰的矮小腹孔墩，需将铰设置在墩上端与顶梁和下端与底梁连接处。
4）在施工过程中，为消除或减小主拱圈的部分附加内力，以及对主拱圈内力作适当调整时，需要在拱脚或拱顶设置临时铰。
7.5 拱桥的设计
7.5.1不等跨连续拱桥的处理方法
不等跨拱桥，由于相邻孔恒载推力不等，使桥墩和基础增加了恒载的不平衡推力。在采用柔性墩的多孔连续拱桥中，还需考虑恒载不平衡推力产生的连拱作用，使计算和构造复杂。为了减小这个不平衡推力，改善桥墩、基础的受力状况，节省材料和造价，可采用以下措施。
（1）采用不同的矢跨比
利用矢跨比与推力成反比的关系，在相邻两孔中，大跨径采用较陡的拱（矢跨比较大），小跨径用较坦的拱（矢跨比较小），使两相邻孔在恒载作用下的不平衡推力尽量减小。
（2）采用不同的拱脚标高
由于采用了不同的矢跨比，致使相邻两孔的拱脚标高不在同一水平线上。因大跨径的矢跨比大，拱脚降低，减小了拱脚水平推力对基底的力臂，这样可使大跨与小跨的恒载水平推力对基底产生的弯矩得到平衡。
（3）调整拱上建筑的恒载重量
在必须使相邻两孔的拱脚放置在相同的（或接近）标高上时也可用调整拱上建筑的重量来减小相邻孔间的不平衡推力。大跨径可用轻质的拱上建筑或采用空腹式拱上建筑，小跨径采用重质的拱上填料或采用实腹式拱上建筑，用增加小跨径拱的恒载重力来增大恒载水平推力。
（4）采用不同类型的拱跨结构
常常是小跨径用板拱结构，大跨径用分离式肋拱结构，以减轻大跨径的恒载重量来减小恒载的水平推力。
7.5.2拱轴线的选择
目前，拱桥常用的拱轴线型有以下几种：
（1）圆弧线
圆弧线常用于20m以下的小跨径拱桥。
（2）悬链线
实腹式拱桥采用悬链线作拱轴线。
（3）抛物线
钢筋混凝土桁架拱和刚架拱等轻型拱桥。
7.6其他类型拱的构造
8 斜拉桥和悬索桥
8.1 斜拉桥
8.1.1斜拉桥的力学特点
8.1.2斜拉桥结构构造与型式
（1）孔跨布置
1）双塔三跨式
2）独塔双跨式
3）三塔四跨式、多塔多跨式
压力增大，这相当于拉索对主梁施加了一个较大的体外预应力。
2）斜拉索的立面布置方式
①辐射形
②竖琴形
③扇形。
（3）主梁
1）主梁的力学体系
从力学体系上可分为连续体系和非连续体系。在斜拉桥的全长范围内，梁体布置成连续的形式，即连续体系。绝大部分斜拉桥均采用这一形式。非连续体系的主梁又可分两类，一类是在斜拉桥的主跨中央部分插入一小跨悬挂结构。另一种是以“剪力铰”代替悬挂结构。这种剪力铰的功能是只传递轴力及剪力，而不传递弯矩，或只传递弯矩及剪力，不传递轴力。
8.2 悬索桥
悬索桥是由加劲梁、主缆、桥塔和锚碇四大主体部分以及吊索、鞍座等重要附属部分组成。
8.2.1结构构造
8.2.2斜拉桥与悬索桥的区别
（1）斜拉桥主梁上的荷载是通过锚固点直接传递至斜拉索的，而在悬索桥中则是经吊杆传至柔性的承重主缆上的，因而两者结构刚度有较大的差别；
（2）在斜拉桥中，主梁承受巨大的轴向力，形成偏心受压构件。悬索桥的承重主缆是锚固在专设的锚碇结构上，主梁不承受轴力；
（3）斜拉桥通过调整斜拉索的拉力大小对主梁内力进行调整，借以获得合理的内力分布，悬索桥则无法办到；
（4）斜拉桥的刚度在很大程度上取决于斜拉索的刚度，可通过调整，悬索桥刚度则不易改变。
9 桥梁墩台
9.1 概述
9.1.1桥梁墩台的作用
（1）墩台是桥梁的重要结构，支承着桥梁上部结构及荷载，并将它传给地基基础。
（2）桥台一般设置在桥梁的两端，除了支承桥跨结构之外，它又是衔接两岸接线路堤的构筑物，挡土护岸，承受台背填土及填土上车辆荷载所产生的附加侧压力，它一般具有支承、传递、连接和挡土的功能，使桥梁与路堤连接平顺，行车平稳。
（3）桥墩指多跨桥梁的中间支承结构物，它除承受上部结构的荷载外，还要承受流水压力、风力以及可能出现的冰荷载、船只、排筏或漂浮物的撞击力。
（4）此外，桥梁墩台还要承受施工时的临时荷载（施工阶段为验算桥梁结构或构件的安全度所考虑的临时荷载，具体内容包括结构重力、施工设备、人群、风力、拱桥中的单向推力等。），在某种情况下需要临时加固和补强。
因此桥梁墩台不仅本身具有足够的强度、刚度和稳定性，而且对地基也提出一定的要求，如对地基的承载能力、沉降量、地基与基础之间的摩阻力，以避免在这些荷载作用下有过大的水平位移、转动或者沉降发生。因此桥梁墩台的设计与结构受力、水文、地质等条件密切相关。
9.1.2桥梁墩台设计应遵循原则
9.1.3 桥梁墩台的基本组成与类型
9.2梁桥墩台
9.2.1梁桥桥墩按构造的分类
桥墩按其构造可分为实体桥墩、空心桥墩、柱式桥墩、柔性排架桩墩等四种类型。
（1）实体桥墩
（2）空心桥墩
（3）柱式桥墩
（4）柔性排架桩墩
9.2.2梁桥桥台
梁桥桥台从构造上可分为重力式桥台、轻型桥台和组合式桥台。
（1）重力式桥台
（2）轻型桥台
常用的轻型桥台分为设有支撑梁的轻型桥台、钢筋混凝土薄壁桥台和埋置式桥台
