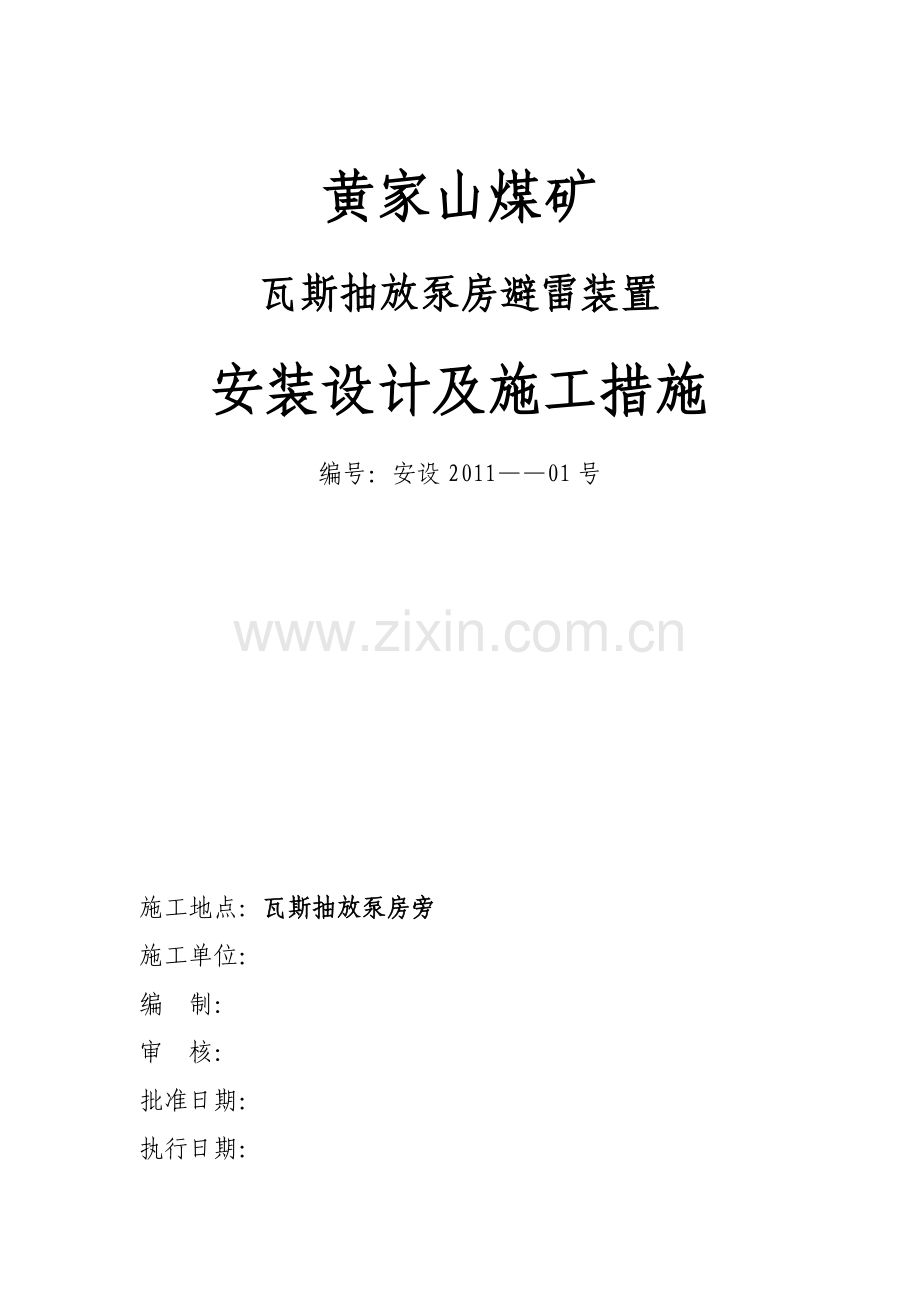

黄家山煤矿

瓦斯抽放泵房避雷装置

安装设计及施工措施

编号：安设2011——01号

施工地点：瓦斯抽放泵房旁
施工单位：
编 制：
审 核：
批准日期：
执行日期：

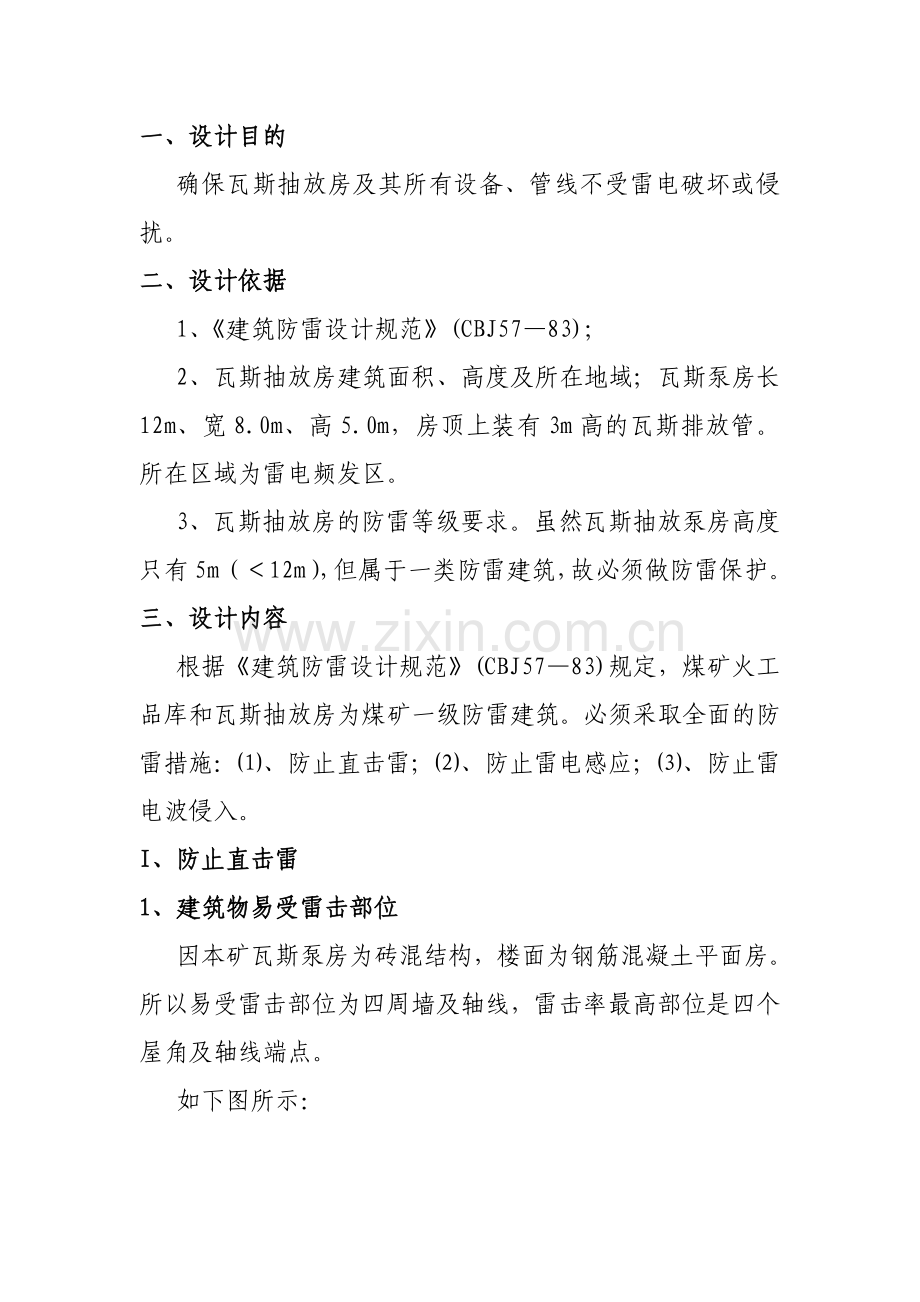

一、设计目的
确保瓦斯抽放房及其所有设备、管线不受雷电破坏或侵扰。
二、设计依据
1、《建筑防雷设计规范》(CBJ57—83)；
2、瓦斯抽放房建筑面积、高度及所在地域；瓦斯泵房长12m、宽8.0m、高5.0m，房顶上装有3m高的瓦斯排放管。所在区域为雷电频发区。
3、瓦斯抽放房的防雷等级要求。虽然瓦斯抽放泵房高度只有5m（＜12m），但属于一类防雷建筑，故必须做防雷保护。
三、设计内容
根据《建筑防雷设计规范》(CBJ57—83)规定，煤矿火工品库和瓦斯抽放房为煤矿一级防雷建筑。必须采取全面的防雷措施：⑴、防止直击雷；⑵、防止雷电感应；⑶、防止雷电波侵入。
I、防止直击雷
1、建筑物易受雷击部位
因本矿瓦斯泵房为砖混结构，楼面为钢筋混凝土平面房。所以易受雷击部位为四周墙及轴线，雷击率最高部位是四个屋角及轴线端点。
如下图所示：

2、避雷装置选择
选择单支环形避雷针，针号为H1型，构件号Φ150—C，出露地面高度11m。
A、避雷针保护范围计算
⑴、避雷针在地面上的保护半径为：
R=1.5h
式中 R—避雷针在地面上的保护半径，m。
h—避雷针出露高度，m。
⑵、避雷针在hx高度XX1平面上的保护半径：
Rx=ha=h-hx(当hx≥时)
式中 ha—避雷针的有效高度，m。
hx—被保护物的高度，m。
当hx≤时 Rx=1.5h－2hx。
B、被保护物高度hx
被保护物高度hx=瓦斯泵房高度5m+瓦斯排放管长度3m+要求超过瓦斯排放管2m，总高度为10m。
C、避雷针高度及安装位子
在瓦斯泵房后面山坡上选择适当位子设置，使避雷针高出瓦斯泵房高度为18m，避雷针安装位子距泵房3m。
3、避雷针选择安装参数验算
⑴、避雷针在地面上的保护半径为：
R=1.5h=1.5×20=30m。
⑵、避雷针在hx高度XX1平面上的保护半径：
Rx=ha=h-hx=20－10=10m。
⑶、避雷针保护范围图

由此得知，选择H1型避雷针，埋设在瓦斯泵房后面山坡上，总高度高出瓦斯泵房20m，距瓦斯泵房3m位子即可满足瓦斯泵房的避雷要求。

⑷、避雷针埋要求
避雷针必须垂直埋设，基础深为2m，用混凝土浇灌严实。埋设好后用长木条架成三角架固定避雷针，以防基础未凝固而歪斜。至少7天后方可撤架。
避雷针埋设示意图：

4、避雷针埋设（安装）技术要求
避雷针安装一定要符合相关标准要求，严谨对待每个步骤环节。
⑴、提前在安装位置浇筑水泥基座，橡胶磨粉机规格尺寸400mm×400mm×600mm(长×宽×高)并预埋地脚螺栓，或用膨胀螺丝。
⑵、安装避雷针，避雷针底座固定在预先设置的预制水泥基座，避雷针塔杆底座与水泥基座用地脚螺栓(或用膨胀螺丝)可靠连结。
将支座钢板固定在预埋的地脚螺栓上,焊上一块肋板,再将避雷针立起,找直、找正后,进行点焊,然后加以校正,焊上其他三块胁板。最后将引下线焊接在底板上,清除药皮刷防锈漆。
⑶、支架安装
角钢支架应有燕尾，其埋注深度不小于100mm，扁钢和圆钢支架埋深不小于80mm。所有支架必须牢固，灰浆饱满，横平竖直。防雷装置的各种支架顶部一般应距建筑物表面100mm；接地干线支架其顶部应距墙面20mm.支架水平间距不大于1m（混凝土支座不大于2m）；垂直间距不大于1.5m。各间距应均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm。支架应平直。水平度每2m检查段允许偏差3/1000，垂直度每3m检查避雷器段允许偏差2/1000；但全长偏差不得大于10mm。
⑷、避雷针接地线必须与接地棒可靠连接，接地线为黄绿相问色，截面积BVR25mm2多股铜导线另外支架等铁件均应做防腐处理。
　　埋注支架所有的水泥砂浆，其配合比不应低于1：2。支架安装应尽可能随结构施工预埋支架或铁件。根据设计要求进行弹线及分档定位。用手锤。錾子进行剔洞，洞的大小应里外一致。
　　首先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其它支架。在埋注前应先把洞内用水浇湿。
如用混凝土支座，将混凝土支座分档摆好。先在两端支架间拉直线，然后将其它支座用砂浆找平找直；如果女儿墙预留有预埋铁件，可将支架直接焊要铁件上，支架的找直方法同前。
避雷针制作与安装注意的质量问题：
焊接处一不饱满，焊药处理不干净，漏刷防锈漆。应及时予以补焊，将药皮敲掉，刷上防锈漆；针体弯曲，安装的垂直度超出允许偏差。应将针体重新调直，符合要求后再安装；独立避雷针及其接地装置与道路或建筑物的出入口保护距离不符合规定。
II、防雷电感应
1、为防止静电感应产生火花，瓦斯泵房内瓦斯抽放泵及其管道、房顶瓦斯排放管均应接到防雷电感应的接地装置上。
2、管道弯头、阀门、法兰盘要保持良好接触。如未保持良好接触，在连接处用金属线跨接。
3、防雷电感应的接地装置的电阻不应大于10Ω，并应和电气设备接地装置共用。
4、防雷电感应接地装置在瓦斯泵房周围环形敷设。屋内接地干线与防雷电感应接地装置的连接不少于2处。
III、防雷电波侵入
1、低压线路引入室内时，电缆全线直接埋地敷设，在入户端将电缆的金属外壳接到防雷电感应的接地装置上。
2、架空瓦斯管道在进入泵房处，与防雷电感应接地装置相连。距离瓦斯抽放泵房100m内的管道，应每隔25m接地一次，其冲击接地电阻不应大于20Ω。金属或混凝土基础可作为接地装置。
3、埋地金属管道在进入瓦斯泵房处与防雷电感应的接地装置相连。
四、施工组织
1、本避雷装置安装工程，包括防雷电感应、防雷电波侵入措施，均由矿机电班负责组织施工、测试和验收。对本工程的施工质量负全面责任。
2、施工组织
组长：陈韩明
副组长：邹波
成员：魏余昌、谢平、周刚军。
五、安全保障措施
1、避雷针可拆体搬运，但不可拆卸或损坏环球体；不可折弯针头。
2、避雷针安装要竖直，不可歪斜；安装基础要牢固。
3、接地连接一定要焊接牢固可靠。
4、接地电阻必须事先测定，电阻值不得大于规定值。
5、避雷针安装位子的山坡，必须选择在山坡根基坚固地段，以防日后滑坡导致避雷针装置倒塌。
