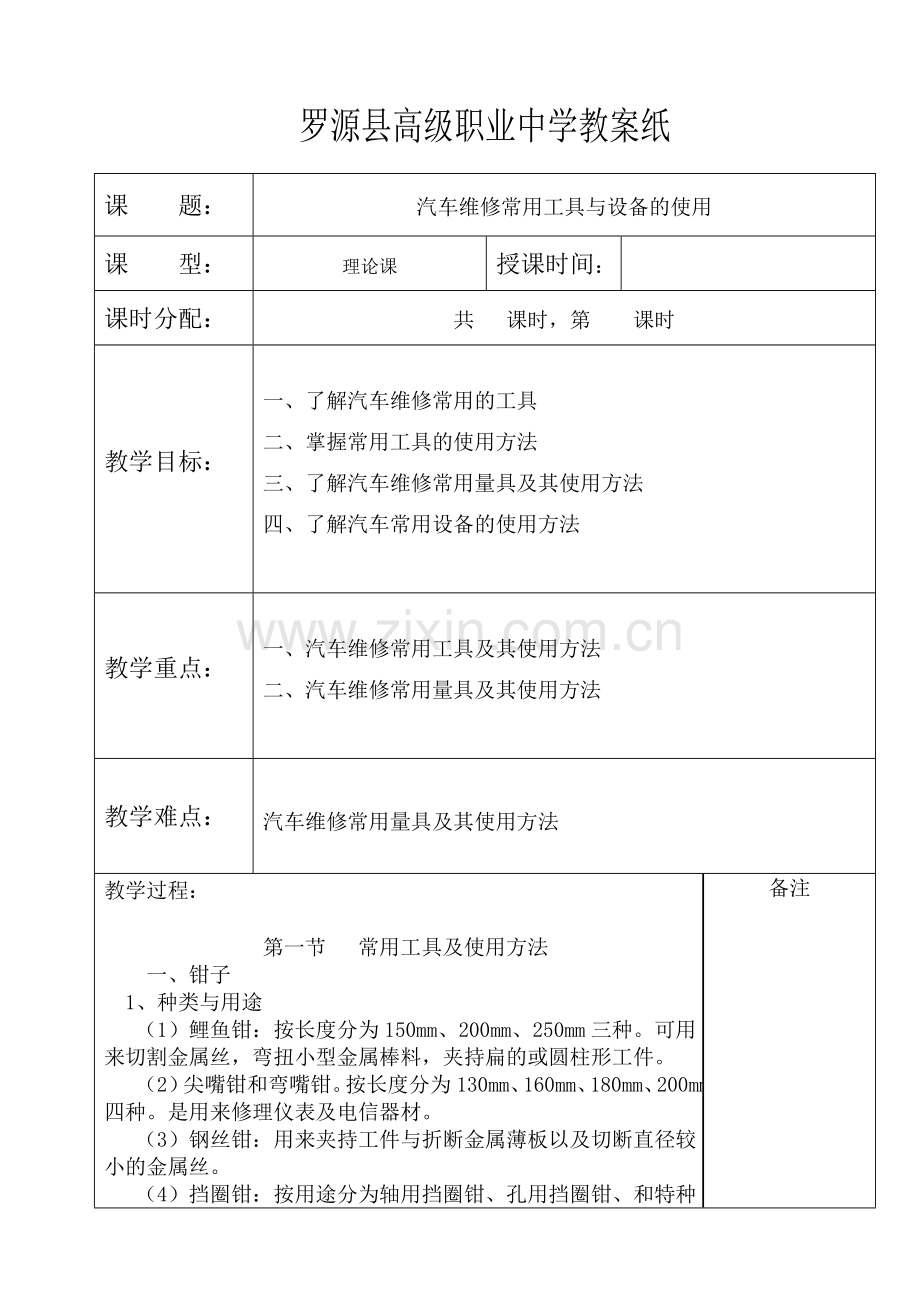

罗源县高级职业中学教案纸 　
课　 题：
汽车维修常用工具与设备的使用
课 型：
理论课
授课时间：

课时分配：
共 课时，第 课时
教学目标：

一、 了解汽车维修常用的工具
二、 掌握常用工具的使用方法
三、 了解汽车维修常用量具及其使用方法
四、 了解汽车常用设备的使用方法

教学重点：

一、 汽车维修常用工具及其使用方法
二、 汽车维修常用量具及其使用方法

教学难点：

汽车维修常用量具及其使用方法

教学过程：

第一节 常用工具及使用方法
一、 钳子
1、种类与用途
（1）鲤鱼钳：按长度分为150mm、200mm、250mm三种。可用来切割金属丝，弯扭小型金属棒料，夹持扁的或圆柱形工件。
（2）尖嘴钳和弯嘴钳。按长度分为130mm、160mm、180mm、200mm四种。是用来修理仪表及电信器材。
（3）钢丝钳：用来夹持工件与折断金属薄板以及切断直径较小的金属丝。

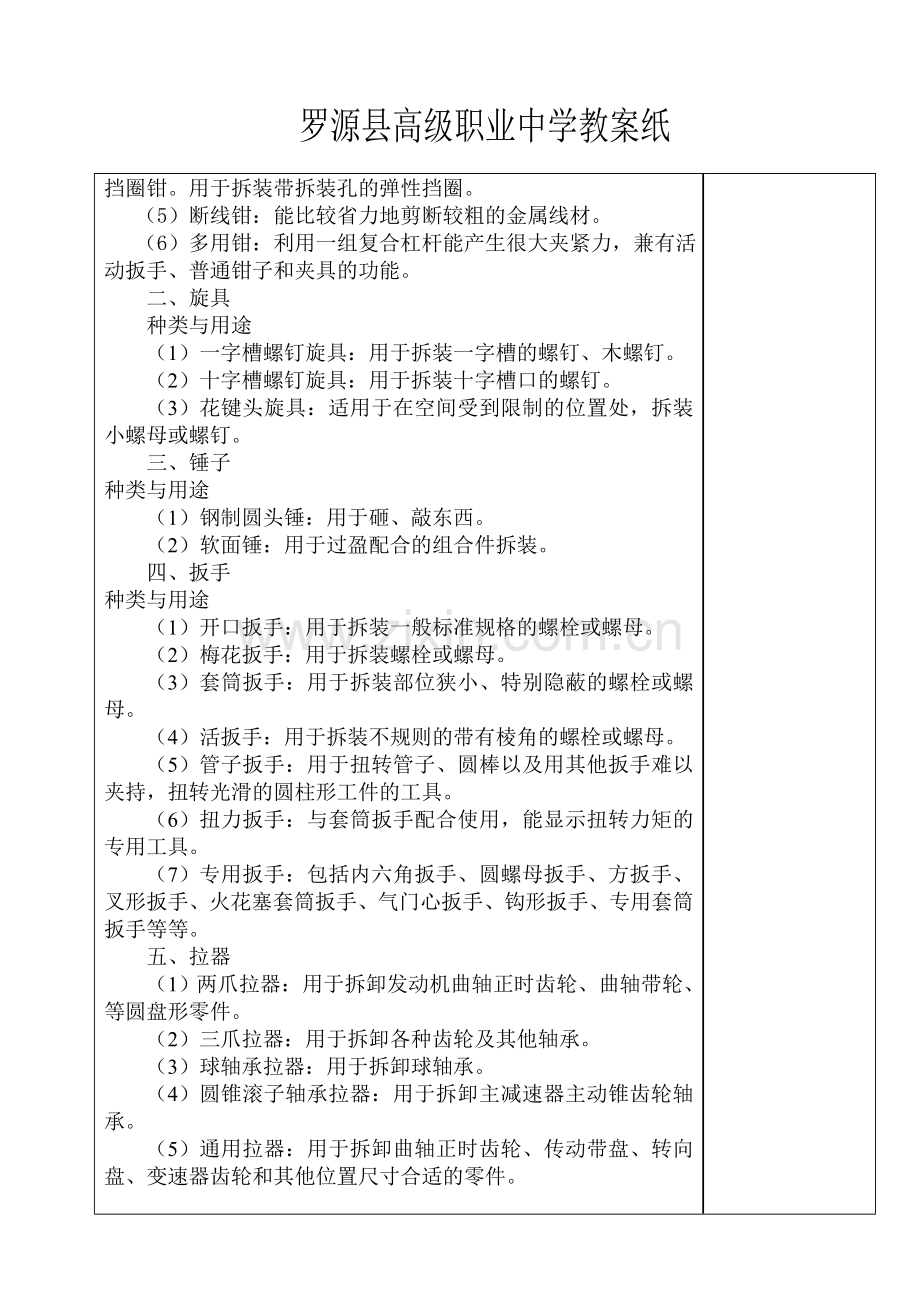

（4）挡圈钳：按用途分为轴用挡圈钳、孔用挡圈钳、和特种挡圈钳。用于拆装带拆装孔的弹性挡圈。
（5）断线钳：能比较省力地剪断较粗的金属线材。
（6）多用钳：利用一组复合杠杆能产生很大夹紧力，兼有活动扳手、普通钳子和夹具的功能。
二、旋具
种类与用途
（1） 一字槽螺钉旋具：用于拆装一字槽的螺钉、木螺钉。
（2） 十字槽螺钉旋具：用于拆装十字槽口的螺钉。
（3） 花键头旋具：适用于在空间受到限制的位置处，拆装小螺母或螺钉。
三、 锤子
种类与用途
（1） 钢制圆头锤：用于砸、敲东西。
（2） 软面锤：用于过盈配合的组合件拆装。
四、 扳手
种类与用途
（1） 开口扳手：用于拆装一般标准规格的螺栓或螺母。
（2） 梅花扳手：用于拆装螺栓或螺母。
（3） 套筒扳手：用于拆装部位狭小、特别隐蔽的螺栓或螺母。
（4） 活扳手：用于拆装不规则的带有棱角的螺栓或螺母。
（5） 管子扳手：用于扭转管子、圆棒以及用其他扳手难以夹持，扭转光滑的圆柱形工件的工具。
（6） 扭力扳手：与套筒扳手配合使用，能显示扭转力矩的专用工具。
（7） 专用扳手：包括内六角扳手、圆螺母扳手、方扳手、叉形扳手、火花塞套筒扳手、气门心扳手、钩形扳手、专用套筒扳手等等。
五、 拉器
（1） 两爪拉器：用于拆卸发动机曲轴正时齿轮、曲轴带轮、等圆盘形零件。
（2） 三爪拉器：用于拆卸各种齿轮及其他轴承。
（3） 球轴承拉器：用于拆卸球轴承。
（4） 圆锥滚子轴承拉器：用于拆卸主减速器主动锥齿轮轴承。
（5） 通用拉器：用于拆卸曲轴正时齿轮、传动带盘、转向盘、变速器齿轮和其他位置尺寸合适的零件。

第二节 常用量具及使用方法
一、 塞尺
1、 用途 用于两个接合面之间的间隙值的检验。
2、 使用方法：（1）用干净布将塞尺片两测量表面擦拭干净，不能在沾有油污或金属屑末的情况下进行测量，否则将直接影响测量结果的准确性。（2）将塞尺片插入被测间隙中，来回拉动塞尺片，感到稍有阻力则该间隙值接近塞尺片上标出的数值。如果拉动时阻力过大或过小，则该间隙值小于或大于塞尺片上标出的数值。（3）间隙的测量和调整时，先选择符合间隙规定的塞尺，插入被测间隙中，然后在一边调整的同时，一边拉动塞尺，直到感觉稍有阻力时为合适，这时即可拧紧锁紧螺母。
二、 游标卡尺
1、 用途 是一种能直接测量工件内、外直径、宽度、长度或深度的量具。
2、 读数方法
（1）读出游标卡尺刻线所指示尺身上左边刻线的毫米数。
（2）观察游标卡尺零刻线右边第几条刻线与尺身某一刻线对准，将读数乘以游标上的格数，即为毫米小数值。
（3）将尺身上整数和游标上的小数值相加即得被测工件的尺寸。
读数公式 工件尺寸=尺身整数+游标卡尺读数值游标格数

三、千分尺
1、用途 是一种用于测量加工精度要求较高的精密量具。
2、读数方法
（1）读出固定套筒上露出的刻线尺寸，一定要注意不能遗漏应读出的 0.5mm 的刻线值。 （2）读出微分筒上的尺寸，要看清微分筒圆周上哪一格与固定套筒的中线基准对齐，将格数乘 0.01mm 即 得微分筒上的尺寸。 （3）将上面两个数相加，即为千分尺上测得尺寸。

四、 百分表
1、 用途
是一种比较性测量量具，主要用于测定工件的偏差值、零件平面度、直线度、跳动量、汽缸圆度、圆柱度误差以及配合间隙等。
2、读数方法
百分表的表盘刻度盘分为100格，当测头每移动0.01mm时，大指针就偏转1格：指针的偏转量就是被测零件的实际偏差或间隙值。

3、使用百分表和千分表时，必须注意以下几点；
    1、使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
    2、使用百分表或千分表时，必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，图1所示），夹持架要安放平稳，免使测量结果不准确或摔坏百分表。
    用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。

第三节 常用设备及使用方法
一、 千斤顶
1、 用途 是一种最简单的起重工具。
2、 种类 机构丝杆式和液压式
3、 使用方法
在用千斤顶把汽车支起来之前，关键是要选好作业场地。把汽车停放在水平的场地上，用止轮器把车轮顶住，以免车子滑动。
取出千斤顶，把千斤顶设置在横梁或车桥下面时，应将座板放在被支撑件的中心位置上，并且注意勿使座板滑脱。
先用手转动千斤顶，使千斤顶伸长，把千斤顶支顶在车体指定的两个缺口之间。
把止轮器牢靠地顶在地面的轮胎上，如果有可能，最好使用两个止轮器。
使用摇杆转动千斤顶的轴。在照片中，用直杆和车轮固定头套筒扳手组成了摇杆。
用一只手扶着摇杆，用另一只手摇动摇杆。摇杆摇动起来十分沉重，不用着急，慢慢地摇动起来就行。顶升位置与千斤顶支架支撑因车型不同而异。

二、 电动举升器
使用升降按钮即可实现升降作业，按停止按钮，升降叉便可停在任一位置，使汽车举到要求的高度，在无电源时，也可在蜗杆一侧加装手柄进行手动操纵。

教学反思：

备注
