水排水专业建筑给水排水课程设计

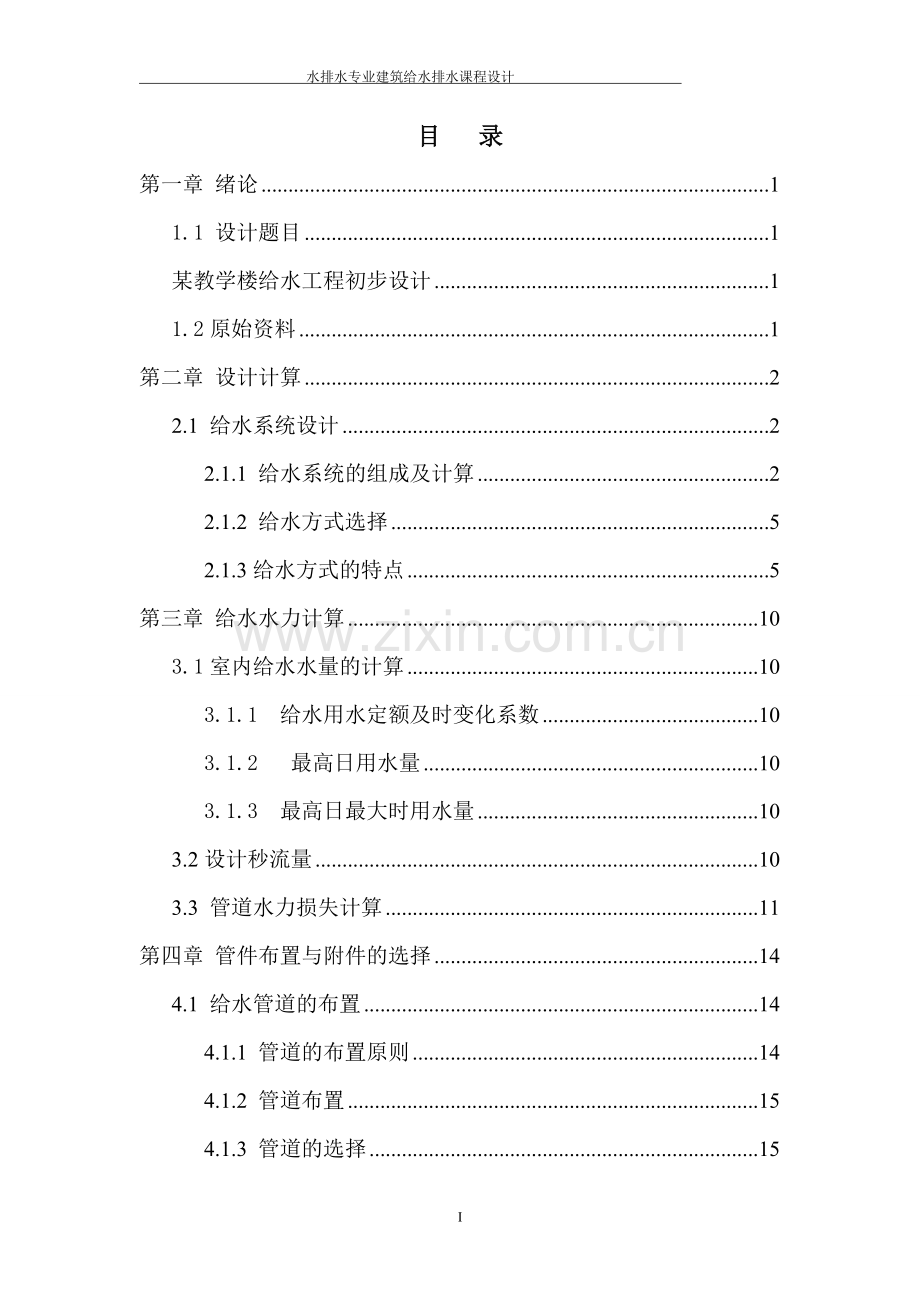

目 录
第一章 绪论 1
1.1 设计题目 1
某教学楼给水工程初步设计 1
1.2原始资料 1
第二章 设计计算 2
2.1 给水系统设计 2
2.1.1 给水系统的组成及计算 2
2.1.2 给水方式选择 5
2.1.3给水方式的特点 5
第三章 给水水力计算 10
3.1室内给水水量的计算 10
3.1.1 给水用水定额及时变化系数 10
3.1.2 最高日用水量 10
3.1.3 最高日最大时用水量 10
3.2设计秒流量 10
3.3 管道水力损失计算 11
第四章 管件布置与附件的选择 14
4.1 给水管道的布置 14
4.1.1 管道的布置原则 14
4.1.2 管道布置 15
4.1.3 管道的选择 15
4.2 器材及其附件 16
4.3 给水设计相关规范 17
4.3.1 建筑物的给水引入管的设计流量 17
4.4 室内给水管道安装 17
致 谢 21
参考文献 22

22

第一章 绪论
1.1 设计题目
某教学楼给水工程初步设计
1.2原始资料
一、建筑给水排水工程课程设计任务书
一、设计题目：某酒店给水工程设计
二、设计资料
（1）给水水源： 该建筑以城市给水管网为水源，室外给水管网来自主体建筑距西面墙12m，接管点埋深1.8m，管径为200mm，另一条市政给水管道距主体建筑北面18m，接管点埋深1.5m，管径为DN200，管材为铸铁管，常年提供的自用水头为0.3MPa。
（2）排水条件： 建筑粪便污水需经化粪池处理后方可排入城市下水道，室外排水管道位于主体建筑东面,埋深2.2m。管径300mm，管材为混凝土管。
（3）卫生设施： 公共用房每层设公共卫生间，内设蹲式大便器，洗手盆，污水盆等，每套住房自带卫生间，内设浴盆，洗脸盆及坐式大便器，要求有完善的给水排水设施及全天候的热水供应。
三、设计内容
（1）方案设计：根据所给出的设计条件，以及有关设计规范的要求，合理确定建筑内部给水系统的设计方案。
（2）管道系统布置：根据所选择的给水方式，综合考虑技术、经济、安全、可靠等方面的因素，合理地选择和布置卫生器具，合理地布置管道系统。
（3）设计计算：根据设计规范，确定给水的设计指标，进行建筑内部给水系统的设计计算，编制设计计算书。
（4）绘制工程设计图。
四、设计成果
1. 图纸：共4张，A1图纸。
（1）首层给水系统平面布置图；
（2）标准层给水系统平面布置图；
（3）顶层平面布置图；
（4）给水系统图；
2. 设计计算说明书：包括原始条件，设计计算公式和有关数据，文字说明及附图。
五、设计期限：一周

第二章 设计计算
2.1 给水系统设计
2.1.1 给水系统的组成及计算
（一）给水系统分类
给水系统按用途可分为三类：
1．生活给水系统
供给人们饮用、盥洗、洗涤、沐浴等生活用水。
2．生产给水系统
供给生产设备冷却、原料和产品的洗涤、以及各类产品制造过程中所需的生产用水。
3．消防给水系统
根据建筑物的高度及城市给水管网供水能力，可直接供水。
（二）给水系统组成
建筑内部的给水系统由下列各部分组成：
1． 引入管
室外给水管网来自主体建筑距西面墙12m，接管点埋深1.8m，管径为200mm，另一条市政给水管道距主体建筑北面18m，接管点埋深1.5m，管径为DN200，水表节点和选型
（1）水表选型
水表类型应根据各类水表的特性和安装水表管段通过水流的水质、水量、水压、水温等情况选定，而水表口径在用水较均匀时，应以安装水表管段的设计秒流量不大于水表的公称流量来确定，公称流量是水表允许在相当长的时间内通过的流量。
水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。在建筑内部的给水系统中，广泛采用流速式水表，它是根据管径一定时，水流速度与流量成正比的原理制作的。流速式水表按翼轮构造不同分为两类：叶轮转轴与水流方向垂直的为旋翼式水表，适用于用水量及逐时变化幅度小的用户；叶轮转轴与水流方向平行的为螺翼式水表，适用于用水量大的用户。
水表前后的阀门用以水表检修、拆换时关闭管路，泄水口主要用于系统检修时放空管网的余水，也可用来检测水表精度和测定管道进户时的水压值。水表及其前后的附件一般设在水表井中，温暖地区的水表井一般设在室外，寒冷地区为避免水表冻裂，可将水表井设在采暖房间内。
在建筑内部的给水系统中，除了在引入管上安装水表外，在需要计量水量的某些部位和设备的配水管上也要安装水表。为利于节约用水，住宅建筑每户的进户管上均应安装分户水表。分户水表或分户的数字显示宜设在户门外的管道井中，走道的壁龛内或集中于水箱间，以便于查表。
3.给水管道
给水管道包括干管、立管和支管。目前我国给水管道主要采用钢管和铸铁管。焊接钢管耐压、抗振性能好，单管长，接头少，且重量轻；铸铁管性脆、重量大，但耐腐蚀，经久耐用，价格低。生活给水管管径≤150mm时，应采用热浸锌工艺生产的镀锌钢管；管径>150mm时，考虑到钢管丝扣连接的困难，可采用给水铸铁管；埋地管管径≥75mm时，宜采用给水铸铁管。
钢管连接方法有螺纹连接、焊接和法兰连接，为避免焊接时锌层破坏，镀锌钢管必须用螺纹连接。给水铸铁管采用承插连接，塑料管有螺纹、法兰连接，焊接和粘接等多种方法。本系统采用镀锌钢管。
4.配水装置和用水设备
如各类卫生器具和用水设备的配水龙头和生产、消防等用水设备。常用的配水龙头有：球形阀式配水龙头，一般装在洗涤盆、污水盆、盥洗槽等卫生器具上，水流通过时因改变方向，故阻力较大；旋塞式配水龙头旋转90º即可完全开启，水流直线通过，阻力较小；普通洗脸盆水龙头，为单放水型，单供冷水或热水；单手柄浴盆水龙头，喷头处有转向接头，可转动一定角度，手柄上下移动控制启闭，左右旋转调节水温，提起或按下提拉开关可使冷、热混合水分别从放水口或喷头流出。近年来各种节水、节能和低噪声的龙头也在工程中得到了较为广泛的应用。
5.给水管道设备安装要求
（1）、各层给水管道采用暗装敷设，管材均采用给水塑料管，采用承插式接口，用弹性密封圈连接。横向管道在室内装修前在吊顶中，支管以0.2%的坡度坡向泄水装置。
（2）、埋在地下的给水管道仍采用给水塑料管，采用承插式接口。
（3）、管道外壁离墙面之间的距离不小于150 mm，离梁、柱及设备之间的距离为50 mm，立管外壁与墙、梁、柱净距不小于50 mm，支管外壁与墙、梁、柱净距为20~25mm。
（4）、给水管与排水管平行，交叉时，其距离分别大于0.5 m和0.15 m，交叉给水管在排水管上面。给水管与热水管道平行时，给水管设在热水管下面100 mm。
（5）、城市管网断水时，屋顶水箱供水至各层用水点，三层设有电动阀（管道井中），平时电动阀关闭，当城市管网停水时，开启电动阀，向低区供水。生活泵设于地下室。所有水泵出水管均设缓闭止回阀，除消防泵外其它水泵均设减震基础，并在吸水管和出水管上设可曲挠橡胶接头。在立管和横管上应设阀门，当d ≤ 50 mm，采用截止阀，当d＞50 mm，采用闸阀。
（6）、管道穿越墙壁时，需预留孔洞，孔洞尺寸采用d+50 mm ~ d+100 mm，管道穿过楼板时应预埋套管，且高出地面10 ~ 20 mm。引入管穿地下室外墙设套管。
（7）、水泵基础应高出地面0.2 m，采用自动启动。
（8）、贮水池采用钢筋混凝土，在贮水池上部设人孔，生活水泵吸水管在消防水位面上设小孔，保证消防贮水量不被动用。
6．给水附件
管道系统中调节水量、水压，控制水流方向，以及关断水流，便于管道、仪表和设备检修的各类阀门。常用的阀门有：截止阀，关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径≤50mm管道上；闸阀，全开时水流直线通过，水流阻力小，宜在管径>50mm的管道上采用，但水中若有杂质落入阀座易产生磨损和漏水；蝶阀，阀板在90º翻转范围内可起调节、节流和关闭作用；止回阀用以阻止管道中水的反向流动，止回阀又分为旋启式止回阀、升降式止回阀、消声止回阀和梭式止回阀；液位控制阀用以控制水箱、水池等贮水设备的水位，以免溢流，它又可分为浮球阀和液压水位控制阀；安全阀是保安器材，为避免管网、用具或密闭水箱超压破坏，需安装此阀，一般有弹簧式、杠杆式两种因本工程多为管径≤50mm的管道，均采用截止阀。
6.增压和贮水设备
当室外给水管网的水压、水量不能满足建筑用水要求，或要求供水压力稳定、确保供水安全可靠时，应根据需要，在给水系统中设置水泵、气压给水设备和水池、水箱等增压、贮水设备。因为本工程为直接供水方式，故只设消防水箱。
2.1.2 给水方式选择
给水方式选择原则
给水方式即指建筑内部给水系统的供水方案。合理的供水方案，应综合工程涉及的各项因素如技术因素包括：供水可靠性，水质，对城市给水系统的影响，节水节能效果，操作管理，自动化程度等；经济因素包括：基建投资，年经常费用，现值等；社会和环境因素包括：对建筑立面和城市观瞻的影响，对结构和基础的影响，占地面积，对环境的影响，建设难度和建设周期，抗寒防冻性能，分期建设的灵活性，对使用带来的影响等，采用综合评判法确定。基本给水方式分为直接给水方式、单设水箱给水方式、设置水泵和水箱的供水方式、设水泵供水方式、分区供水的给水方式和设气压给水设备的供水方式。
2.1.3给水方式的特点
在初步确定给水方式时，对层高不超过3.5m的民用建筑，给水系统所需的压力（自室外地面算起），可用以下经验法估算：1层为100kpa,2层为120kpa,三层以上每增加1层，增加40kpa。
给水方式的基本类型有：
1．直接给水方式 直接给水方式是由室外给水管网直接供水，为最简单、最经济的给水方式。适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑。这种供水较可靠，系统简单，投资省，并可以充分利用室外管网压力，节省能源。但系统内部无贮备水量，室外管网停水时室内立即断水，如图2-1。

图2--1 直接给水方式
2．设水箱的给水方式 设水箱给水方式宜在室外给水管网供水压力周期性不足时采用。当室外给水管网水压偏高或不稳定时，为保证建筑内给水系统的良好工况或满足供水的要求，也可采用设水箱的给水方式。这种给水方式的特点是水箱贮备一定量的水，在室外管网压力不足时不中断室内用水，供水较可靠，且充分利用室外管网水压，节省能源，安装和维护简单，投资较省。但需设置高位水箱，增加了结构荷载，给建筑的立面及结构处理带来了一定的难度，若管理不当，水箱的水质易受到污染。如图2—2。
图2--2 单设水箱给水方式
3．设水泵的给水方式 设水泵的给水方式宜在室外给水管网的水压经常不足时采用。当建筑内用水量大且较均匀时，可用恒速水泵供水；当建筑内用水不均匀时，宜采用一台或多台水泵变速运行供水，以提高水泵的工作效率。这种给水方式避免了上述水泵直接从室外管网抽水的缺点，城市管网的水经自动启闭的浮球阀充入贮水池，然后经水泵加压后再送往室内管网，如图2—3。
图2--3 高位水箱调节流量给水方式
4．设水泵和水箱的给水方式 设水泵和水箱的给水方式宜在室外给水管网压力低于或经常不能满足建筑内给水管网所需的水压，且室内用水不均匀时采用。该给水方式的优点是水泵能及时向水箱供水，可缩小水箱的容积，又因有水箱的调节作用，水泵出水量稳定，能保持在高效区运行，图2—4.

图2--4 泵出口恒压的变数运行给水方式
5．气压给水方式 气压给水方式即在给水设备中设置气压给水设备，利用该设备的气压水罐内气体的可压缩性，升压供水。该给水方式宜在室外给水管网压力低于或经常不能满足建筑内给水管网所需水压，室内用水不均匀，且不宜设置高位水箱时采用，气压给水设备有变压式、恒压式和隔膜式三种类型。
6．分区给水方式 当室外给水管网的压力只能满足建筑下层供水要求时，可采用分区给水方式。分为3种，为：水泵并联分区给水方式、水泵串联分区给水方式和水泵供水减压阀减压分区给水方式，其特点如下：
①、水泵并联分区给水方式：优点是供水可靠、设备布置集中，便于维护。管理，省去水箱占用面积，能量消耗较少。缺点是水泵数量多、扬程各不同。
②、水泵串联分区给水方式：优点是供水可靠，不占用水箱使用面积，能量消耗较少，缺点是水泵数量多，设备布置不集中，维护、管理不便。
③、水泵供水减压阀减压分区给水方式：优点是供水可靠，设备与管材少、投资省、设备布置集中、省去水箱占用面积，缺点是下区水压损失大，能量消耗多。
图2--5 分区给水方式
7．分质给水方式 分质给水方式即根据不同用途所需的不同水质，分别设置独立的给水系统。
本工程为水泵直接给水方式，教学楼较低，为5层，而且每层楼内的设置都是一样的，因此无法设置水箱，直接利用外网直接供水，因此选用直接给水方式。
第三章 给水水力计算
3.1室内给水水量的计算
3.1.1 给水用水定额及时变化系数
查表得，某酒店的最高日生活用水定额为冲水马桶4L/次、小便器4L/次，脸盆1.2L/次、浴池100L/人,时变化系数Kb为2.5—2.0；每层有20个包间。
取包房全满，每个包房10人，浴池每间有45人，用水定额105.2L，时变化系数Kb为2.0计算。
3.1.2 最高日用水量
取某酒店最高日用水定额为105.2L，，时变化系数为Kh=2.0
Q=m×qd =100×45/1000+5.2×200/1000=5.54m3/d
3.1.3 最高日最大时用水量

3.1.4 设计秒流量按公式

某酒店，取NG=8×0.7+0.7×5+0.4×2+0.75×20=23.9。
U取1.5—2.5，取2。
3.2设计秒流量
根据公寓配置的卫生器具给水当量、使用人数、给水定额、使用时数及小时变化系数，计算得计算管段的设计秒流q：

U—计算管段的卫生器具给水当量同时出流概率，%；
Ng— 计算管段的卫生卫生器具给水当量总数。
0.2----一个卫生器具给水当量的额定流量（L/s）。
表3-1 生器具的给水额定流量、当量、支管管径和流出水头
序 号
给水配件
额定流量(L/s)
当量
支管 管径(mm)
配水点前所需出水头
1
洗脸盆
0.15
0.40
20
0.050
2
小便器
0.15
0.70
20
0.050
3
大便器
0.10
0.70
20
0.020

淋浴
0.15
0.75
20
0.050
3.3 管道水力损失计算
一．确定管径
由值和各管段的当量总数分别计算出各管段卫生器具给水当量的同时出流概率和设计秒流量。由各管段的设计秒流量qg，控制流速在允许范围内，查附录可得管径DN和单位长度沿程水头损失i。将其列入表中。
 给水管网水头损失的计算
室内给水管网的水头损失包括沿程和局部水头损失两部分。由计算草图确定配水最不利点为坐便器。节点编号见《给水计算草图》（附图1）。管段的沿程水头损失：由公式hy=iL计算各计算管段的沿程水头，并求得∑h：∑h=iL管段的局部水头损失：约为管道沿程损失的25%-30%.左右。那么hj=0.3h
3. 水表的总水头损失为：
水表水头损失的计算是在选定水表的型号后进行的。本设计水表均选用LXS旋翼湿式水表。
H3=Hd+Hd'=12.11+8.19=20.3Kpa
那么总的水头损失h=69.24+20.3=89.54 K
表3-2 水力计算表
计算管段编号
卫生器具名称数量
当量总数Ng
设计秒流
量qg (L/s)
DN
管径
(mm)
v
流速
(m/s)

每米管长损失i Kpa)
管段长度
管长
l (m)
管段沿程损失il(Kpa)
洗脸盆
大便器
盥洗槽
家用洗衣机
浴盆
0-1
5
5
3
3
3
11.95
4.78
25
1.04
0.399
1.0
0.399
1-2
10
10
6
6
6
23.9
9.56
25
1.2
0.556
0.2
0.113
2-3
15
15
9
9
9
35.85
14.34
32
0.85
0.352
4.5
1.408
3-4
20
20
12
12
12
47.8
19.12
32
1.2
0.360
4.5
1.625
4-5
25
25
15
15
15
59.75
23.9
32
0.93
3.5
4.5
2.20
5-6
30
30
18
18
18
71.7
28.68
32
1.08
0.18
4.5
0.81
6-7
35
35
21
21
21
83.65
33.46
40
1.18
0.283
4.5
1.274

计算管段编号
卫生器具名称数量
当量总数Ng
设计秒流
量qg (L/s)
DN
管径
(mm)
v
流速
(m/s)

每米管长损失i Kpa)
管段长度
管长
l (m)
管段沿程损失il(Kpa)
洗脸盆
大便器
盥洗槽
家用洗衣机
浴盆
8-9
5
5
3
3
3
11.95
4.78
25
1.66
1.05
7.8
8.19
9-10
10
10
6
6
6
23.90
9.56
25
2.27
1.96
7.8
15.3
10-11
15
15
9
9
9
35.85
14.34
32
1.88
1.11
7.8
8.69
11-12
20
20
12
12
12
47.80
19.12
32
2.17
1.28
7.8
10.0
12-13
25
25
15
15
15
59.75
23.9
32
2.45
1.7
7.8
13.26
13-14
30
30
18
18
18
71.70
28.68
32
2.56
1.8
7.8
14.0
14-15
35
35
21
21
21
83.65
33.46
40
1.63
0.58
7.8
4.53
15-16
40
40
24
24
24
95.60
38.24
60
1.87
0.16
6
0.95
16-17
45
45
27
27
27
107.55
43.02
60
1.8
0.214
4
0.856
17-18
50
50
30
30
30
119.50
47.80
60
1.91
0.29
4
1.16
18-19
55
55
33
33
33
131.45
52.58
80
1.95
0.15
4
0.6

计算管段编号
卫生器具名称数量
当量总数Ng
设计秒流
量qg (L/s)
DN
管径
(mm)
v
流速
(m/s)

每米管长损失i Kpa)
管段长度
管长
l (m)
管段沿程损失il(Kpa)
洗脸盆
大便器
盥洗槽
家用洗衣机
浴盆
20-21
5
5
3
3
3
11.95
4.78
25
1.66
1.12
4
4.48
21-22
10
10
6
6
6
23.90
9.56
25
1.58
1.06
4
4.24
22-23
15
15
9
9
9
35.85
14.34
32
1.70
1.25
4
5.00
23-24
20
20
12
12
12
47.80
19.12
32
1.84
1.35
4
5.40
24-25
25
25
15
15
15
59.75
23.9
32
1.86
1.05
4
4.20
25-26
30
30
18
18
18
71.70
28.68
32
1.95
1.00
4
4.00
26-27
35
35
21
21
21
83.65
33.46
40
2.01
0.95
4
3.80
27-28
40
40
24
24
24
95.60
38.24
60
2.12
0.98
4
3.92
28-29
45
45
27
27
27
107.55
43.02
60
2.15
0.75
4
3.00

第四章 管件布置与附件的选择
4.1 给水管道的布置
4.1.1 管道的布置原则
给水管道的布置受建筑结构、用水要求、配水点和室外给水管道的位置，以及供暖、通风、空调和供电等其它建筑设备工程管线布置等因素的影响。进行管道布置时，不但要处理和协调好各种相关因素的关系，还要满足以下基本要求：
1．确保供水安全和良好的水力条件，力求经济合理。
管道尽可能与墙、梁、柱平行，呈直线走向，力求管路简短，以减少工程量，降低造价，干管应设置在用水量大或不允许间断供水的配水点附近，既利于供水安全，又可减少流程中不合理的转输流量，节省管材，不允许间断供水的建筑，应从室外环状管网不同管段，设2条或2条以上引入管，在室内将管道连成环状或贯通状双向供水，若条件不可能达到，可采取设贮水池（箱）或增设第二水源等安全供水措施。
2．保护管道不受损坏。
给水埋地管道应避免布置在可能受重物压坏处，管道不得穿越生产设备基础，如遇特殊情况必须穿越时，应与有关专业协商处理。也不宜穿过伸缩缝、沉降缝，若需穿过，应采取保护措施。
3．不影响生产安全和建筑物的使用。
为避免管道渗漏，造成配电间电气设备故障或短路，管道不能从配电间通过。也不能布置在妨碍生产操作和交通运输处或遇水易引起燃烧、爆炸、损坏的设备、产品和原料上。不宜穿过橱窗、壁柜、吊柜等设施和在机械设备上通过，以免影响各种设备的功能和设备的维修。
4．便于安装维修。
布置管道要留有一定空间，以满足安装、维修的要求。需进人检修的管道井，其通道不宜小于0.6m。
4.1.2 管道布置
1．布置形式
给水管道的敷设有明装、暗装两种形式。明装即管道外露，其优点是安装维修方便，造价低。但外露的管道影响美观，表面易结露、积灰尘。暗装即管道隐蔽，其优点是管道不影响室内的美观、整洁，但是施工复杂，维修困难，造价高。
因本设计为普通住宅楼，对卫生、美观要求不高，故管道敷设采用较经济的明装方式。下区的给水主干管道埋地敷设。给水管穿承重墙或基础、立管穿楼板时均应预留孔洞。不能敷设在排水沟、烟道、风道内，不允许穿越壁柜、橱窗、大小便槽等。管道应采取防震、隔音、防冻、防露等措施。
2．布置要求
给水横管应承重墙或基础、立管穿楼板时均应预留孔洞。横管穿过预留洞时，管道上部净空不得小于建筑物的沉降量，以保护管道不致因建筑沉降而损坏。一般不小于0.1m。室外埋地引入管要防止地面活荷载和冰冻的破坏，其管顶覆土厚度不宜小于0.7m，并应敷设在冰冻线以下15cm处。
建筑内埋地管在无活荷载和冰冻影响时，其管顶离地高度不宜小于0.3m。给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于0.5m。塑料管道不得设在灶台边缘，距离不得小于0.4m，距燃气热水器边缘不宜小于0.4m。建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于0.5m；交叉埋设时不应小于0.5m，且给水管应在排水管的上面。
3．管道防护
明设的给水立管穿越楼板时，应采取防水措施。在室外明设的给水管道，应避免受阳光直接照射，塑料给水管还应有保护措施；在结冻地区应作保温层，保温层的外壳，应密封防渗。
敷设在有可能结冻的房间、地下室及管井、管沟等地方的给水管道应有防冻措施。
4.1.3 管道的选择
PP-R管道是具有九十年代国际水平的新型节能塑料产品，全称无规共聚聚丙烯管道，安装和使用的优缺点如下：
1． 对人类健康无害，对水中的所有离子和建筑物内的化学物质均不起化学反应，与金属管道相比不会生绣，不会腐蚀，并具有高度的耐酸性和耐氯化物性。
2． 属于绿色可持续发展产品，在生产、施工、使用过程中对环境无污染。可二次回收反复利用。
3． 有别与其他管道，PP-R管的同质热熔连接是这一管材体系最大的优点。管道连接透漏率极低，无须保养维护，可用目测检验，接头牢固完全没有腐蚀可能。
4． 质量轻，施工搬运方便，可大大减轻工人的劳动强度，施工进度快。
     5． 弹性模量较小：因温度变化产生的应力也较小，适合采用嵌墙和地坪面层的直埋暗敷方式。美观高档，潮流所趋。
6． 管道阻力小：管道内壁平滑，不结水垢，水头损失小，沿程水头损失比金属管小，局部水头损失也比金属管小。
综上，由于PP-R管比金属管水头损失小，比其它塑料管更宜于嵌墙和地坪面层的直埋暗敷，所以给水选用PP-R管，热熔连接，管道阀门采用铜截止阀。
4.2 器材及其附件
给水管道包括干管﹑立管和支管。
焊接钢管耐压﹑抗震性好，单管长，接头少，且重量比铸铁管轻，有镀锌钢管和非镀锌钢管之分，前者防腐﹑防锈性能较后者好。铸铁管性脆﹑重量大，但耐腐蚀，经久耐用，价格低。近年来，给水塑料管的开发在我国取得很大进展，水流阻力小，重量轻，运输安装方便等优点，使用塑料管还可以节省钢材，节约能源，虽然目前在我国给水管道系统中使用还不普遍，主要用于大便器﹑大便槽﹑小便槽的冲洗管，但其推广工作正在加速进行。近年来我国还开发了兼有钢管和塑料管优点的钢塑复合管和以铝合金为骨架，管道内外壁均为聚乙烯的铝塑复合管，除具有塑料管的优点外，还有耐压强度好，耐热﹑可曲挠和美观等优点，多用于连接卫生器具的给水支管。
埋地给水管道采用的管材，应具有耐腐蚀和能承受相应地面荷载的能力。可采用塑料给水管﹑有衬里的铸铁给水管﹑经可靠防腐处理的钢管。
室内的给水管道，应选用耐腐蚀和安装连接方便可靠的管材，可采用塑料给水管材﹑塑料和金属复合管﹑钢管﹑不锈钢管及经可靠防腐处理的钢管。
综合考虑各种管材的优缺点，本设计室内外给水管最后确定采用镀锌钢管。
给水管道系统中调节水量﹑水压，控制水流方向，以及关断水流，便于管道﹑仪表和设备检修的各类阀门。常用的阀门有：截止阀，关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径≤50mm的管道上。闸阀，全开时水流直线通过，水流阻力小，易在管径﹥50mm的管道上采用，但水中若有杂质落入阀座易产生磨损和漏水。蝶阀，阀板在900翻转范围内可起调节﹑节流和关闭作用，操作扭矩小，启闭方便，结构紧凑，体积小。止回阀用以阻止管道中水的反向流动。旋启式止回阀，在水平，垂直管道上均可设置，但因启闭迅速，易引起水锤，不宜在压力大的管道系统中采用；升降式止回阀，水流阻力较大，宜用于小管径的水平管道上；消声止回阀，当水向前流动时，推动阀瓣压缩弹簧阀门开启，停泵时阀瓣在弹簧作用下在水锤到来前即关闭，可消除阀门关闭时的水锤冲击和噪声。
给水管道上使用的各类阀门的材质，应耐腐蚀和耐压。根据管径大小和所承受压力的等级及使用温度，可采用全铜﹑全不锈钢﹑铁壳铜芯和全塑阀门等。
4.3 给水设计相关规范
4.3.1 建筑物的给水引入管的设计流量
符合下列要求：
1 当建筑物内的生活用水全部由室外管网直接供水时，取建筑物内的生活用水设计秒流量。
2 当建筑物内的生活用水全部自行加压供给时，引入管的设计流量应为贮水调节池的设计补水量。设计补水量不宜大于建筑物最高日最大时生活用水量，且不得小于建筑物最高日平均时生活用水量。
3 当建筑物内的生活用水既有室外管网直接供水，又有自行加压供水时，应按本条第1、2款计算设计流量后，将两者叠加作为引入管的设计流量。
4.4 室内给水管道安装
1、装前，应了解建筑物的结构，熟悉设计图纸、施工方案及与其他工种的配合措施。安装人员必须熟悉该塑料管的一般性能，掌握基本的操作要点，严禁盲目施工。
2、施工现场与材料存放处温差较大时，应于安装前将管材和管件在现场放置一定时间，使其温度接近施工现场的环境温度。
3、管道系统安装间断或完毕的敞口处，应随时封堵。
4、管道穿墙壁、楼板及嵌墙暗敷时，应配合土建预留孔洞。其尺寸设计无规定时，应按下列执行：a、预留孔洞尺寸较管径大50~100mm：b、嵌墙暗管槽尺寸的宽度宜为de+60mm，深度宜为de+30mm；
5、热水管道穿过墙体时，应配合土建预埋套管；冷水管道穿过墙体时可预留孔洞。套管或孔洞内径宜为DN + 40-50mm。
6、直接埋设暗敷管道，宜采取先砌墙后开槽安装的程序，墙体砂浆的强度达到或超过设计强度等级的75％时才可以开槽凿墙；当墙体材料采用小型空心砌块或轻质砌块时，必须采用专用工具切割钻孔开槽，不得引起砌体松动开裂。
7、室内明敷管道，宜在粉刷饰面层完成后进行。安装前应配合土建施工预留孔洞或预埋套管，不得采用事后打凿的方法;
8、架空管顶部的净空不宜小于100mm。
9、管道系统的横管宜有2‰~5‰的坡度坡向泄水装置。
10、塑料管穿过楼板时，必须设套管，套管可采用塑料管；穿屋面时必须采用金属套管。套管应高出地面、屋面不小于100mm，采用严格的防水措施。
11、在塑料管道的各配水点、受力点处，必须采取可靠的固定措施。
12、管道安装前，宜按要求先设置管卡。位置应准确；埋设应平整、牢固管卡与管道接触应紧密，但不损伤管道表面。
13、若采用金属管卡固定管道时，金属管卡与塑料间应采用塑料带或橡胶胶物隔垫，不得使用硬物隔垫。
14、塑料管道的立管和水平管的支撑间距不得大于下表（表3—1），单位：（mm）
表4—1 塑料管道的立管和水平管的支撑间距
外径
20
25
32
40
50
63
75
90
110
水平管
550
550
650
800
950
1100
1200
1350
1550
立管
900
1000
1200
1400
1600
1800
2000
2200
2400
15、管道敷设严禁有轴向扭曲。穿墙或楼板时不得强制校正。
16、塑料管与其它金属管道并行时，应留有一定的保护距离。若设计无规定时，净距不少于100mm。并行时塑料管宜在金属管的内侧。
17、本工程给水系统为高质水给水管道，水源来自校区高质水直供管网。本工程室外埋地高质水管采用钢丝网骨架HDPE复合管；室内高质水采用钢丝网骨架HDPE复合给水管，热熔连接。
18、安装HDPE复合给水管的要点：
（1）管材与管件的连接均采用热熔连接方式,不允许在管材和管件上直接套丝。
（2）热熔连接施工使用厂家提供的热熔机具,以确保熔接的质量,手持式熔接工具适用于小口径管及系统最后连接,台车式熔接机适用于大口径管预装配连接。
（3）熔接施工应严格按规定的技术参数操作,在加热和插接过程中不能转动管材和管件,应直接插入,正常熔接应在结合面有一均匀的熔接圈。
19管道采用法兰接头时应符合下列规定：
⑴ 把法兰盘套在管道上；
⑵ 管件过渡接头与管道热熔连接步骤应符合本标准的规定；
⑶ 连接的两个法兰垂直于管道的中心线，使连接的管道上下在同一轴线上；其螺栓孔中心偏差一般不超过孔径的5﹪，并保证螺栓自由穿入；
⑷ 法兰的衬垫应采用耐热无毒的橡胶垫片；
⑸ 应使用规格相同的镀锌螺栓。螺栓应对称紧固，螺母安装方向一致，紧固的螺栓宜露出螺母1--2个丝扣；
⑹ 连接的管道截料长度要计算准确，当紧固螺栓时使管道不会产生轴向拉力或令其变形；
⑺ 法兰连接的部位应设置支、吊架。
⑻ 管道安装时，应对法兰密封面及密封垫片进行外观检查，不得有影响密封性能的缺陷存在；
⑼ 法兰连接时应保持平行，其偏差不大于法兰外径的1.5‰，且不大于2mm。
⑽ 管子对口时应检查平直度，在距接口中心200㎜处测量，允许偏差1mm/m，但全长允偏最大不超过10mm。
20干管安装：先了解和确定干管的标高、位置、坡度、管径等，正确地按尺寸埋好支架。待支架牢固后，就可以架设连接。管子和管件可先在地面组装，长度以方便吊装为宜。起吊后，轻轻落在支架上，用支架上的卡环固定，防止滚落。采用螺纹连接的管子，则吊上后即可上紧。干管安装后，还要拨正调直，从管子端看过去，整根管子在一条直线上；干管的变径，要在分出支管之后，距离主分支管要有一定的距离，大小等于大管的直径，但不能小于100㎜；干管安装后，再用水平尺在每段上进行一次复核，防止局部管段有“塌腰”或“拱起”的现象。
21支、立管安装：干管安装干管安装后即可安装立管。用线垂吊挂在立管的位置上，用“粉囊”在墙面上弹出垂直线，立管就可以根据该线来安装。同时，根据墙面的线和立管与墙面确定的尺寸，可预先埋好立管卡。立管长度较长，如采用螺纹连接时，可按图纸上所确定的立管管件，量出实际尺寸记录在图纸上，先进行预组装。安装后经过调直，将立管的管段做好编号，再拆开到现场重新组装。立管安装后，就可以安装支管，方法也是先在墙面上弹出位置线，但是必须在所接的设备安装定位后才可以连接，安装方法与立管相同。

致 谢
课程设计是我们理论联系实际的重要实践环节，经过几周的课程设计，使我对给排水专业有了更深刻的认识。在我的整个课程设计过程中，从课题的确定到设计工作的展开以及方案的修改和审阅，始终得到了老师们的悉心指导和关心支持，设计的每个环节都凝结了恩师大量的心血。在此，谨向老师们致以衷心的感谢！
通过本次课程设计，使我熟悉并掌握了建筑给水工程设计程序、方法和相关技术规范，提高了我对给水工程设计计算、CAD绘图和设计计算说明书的编写能力，培养了严肃认真的科学态度和严谨求实的科学作风，能守纪律，善于与他人合作的敬业精神；树立了正确的设计思想、工程观点、生活观点、经济观点和全局观点。
由于缺乏实际工程经验，加之设计者水平有限，设计中不妥之处在所难免，请各位老师给予批评指正。
在整个设计过程中，我同时也得到了给排水教研室其他老师的悉心指导，他们也给我提出了许多宝贵意见，在此我向他们也表示衷心的感谢！
最后祝全体老师身体健康，工作顺利！
参考文献
（1）《建筑给水排水设计手册》，陈耀宗等编，中国建筑工业出版社，1995年。
（2）《建筑给水排水工程(第五版)》，王增长主编．曾雪华副主编，孙慧修主审，中国建筑工业出版社，第一版2005年7月。
（3）《建筑给水排水设计规范(GB50015—2003)》，中华人民共和国国家标准，中国计划出版社，2003。
（4）《建筑给水排水工程学》，高明远、岳秀萍编著，中国建筑工业出版社，2002年。
（5）《现代建筑给水排水工程》，尹士君主编，东北大学出版社，1997年5月。
（6）《实用建筑给水排水工程设计与CAD》，姜湘山、周佳新等编著，机械工业出版社，2004年。
