上海隆鼎自控阀门有限公司
ZDRH电动全功能调节阀
ZDRH电动全功能调节阀
产品概述：
      随着计算机技术的迅猛发展及现场总线技术的广泛应用，自控系统对配套设备的要求越来越高。作为自控系统“手脚”的调节阀始终滞留在六、七十年代的技术水平上。“跑、冒、漏、滴、堵、卡、动作差、寿命短、笨重、品种多、选型难”等问题一直成为控制系统的难题。自控系统急需高品质的阀门，它必须可靠、超轻、功能全、适用广、使用简便，有先进技术和广泛应用前景，以适应现场总线和智能化技术发展的需要。为此，华林公司推出了全功能超轻型调节阀，它已被广泛地应用于数百套控制系统中。无论是条件极其恶劣的煤浆、纸浆调节，还是高温、高压、大口径、大压差切断和要求高的核动力试验装置上，它都以良好的性能赢得了客户的普遍赞誉。
     该阀的显著特点是：①重量轻，比老式阀轻50～70％，比Cv3000轻40～60%；②功能全，一个品种可替代十几个品种；③可靠性高，解决了许多不可靠性因素；④应用简单，简化了计算、选型、安装、维护、备件管理。
主要优点：（1）全功能： ①调节性能好——可调比R＝100∶1Kv值大、小开度调节性能好；
            ②防堵性能能；
            ③切断性能好——硬密封耐磨、泄漏率10-7；
            ④耐蚀性能好；耐高、低温；耐压性能好。
      （2）超轻型：比主导产品单、双座阀、套筒阀轻70~80%；外形美观。
      （3）可靠性高：①密封的可靠性高；
             ②填料寿命长；
             ③执行机构可靠性高；
             ④动作灵敏。
主要缺点：阀座为螺纹连接，拆装不如套筒阀方便；小口径的优点不如大口径明显。
适用场合：除小口径、角型、三通连接外的大部分场合均可由该产品替代；是替代进口产品的最佳产品。
注意事项：口径越大，超轻型特点越显著；对DN≥25时，应首选此产品；对小流量阀，应该选用单座阀。
应用效果：（1）由于功能齐全，适用范围广，降低了对选型的技术要求；对使用工厂而言，减少了品种，减少了备品备件，给工厂的管理带来极大的方便；
     （2）由于重量超轻型，给运输、安装、维护带来了极大的方便，还降低了运输费用和运输时间。
     （3）由于高可靠性，提高了系统的运行质量。尤其是电子式全功能超轻型阀的可靠性高，将取代“气动阀+电气阀门定位器+气源”的传统组合方式，促进电动阀更加广泛的应用，它将成为下世纪调节阀的主流。
2）配置执行机构的注意事项
（1）气动全功能超轻型阀选用双活塞齿轮齿条传动式结构，与阀的配置（直连式）见外形图。它具有动作平衡、回差小、尺寸小、外观美等特点。
（2）电动全功能超轻型阀，可配置国产电动执行机构，形状见外形图。它具有小型、轻型、美观的特点，但执行机构的可靠性不如电子式全功能超轻型阀。
（3）电子式全功能超轻型阀配置进口电子式执行机构，形状见外形图。它显著的特点是：高性能、高可靠性；其次是小型、轻型、美观等特点，但价格高于上述产品，若与“进口定位器+气动阀+气源”的传统方式相比，还是电子式全功能超轻型阀优越。
（4）综合性的建议：①尽可能选电动全功能超轻型阀；②选定电动执行机构时应优先考虑进口电子执行器，两者的匹配才达到最优的组合，成为九十年代的最佳产品。

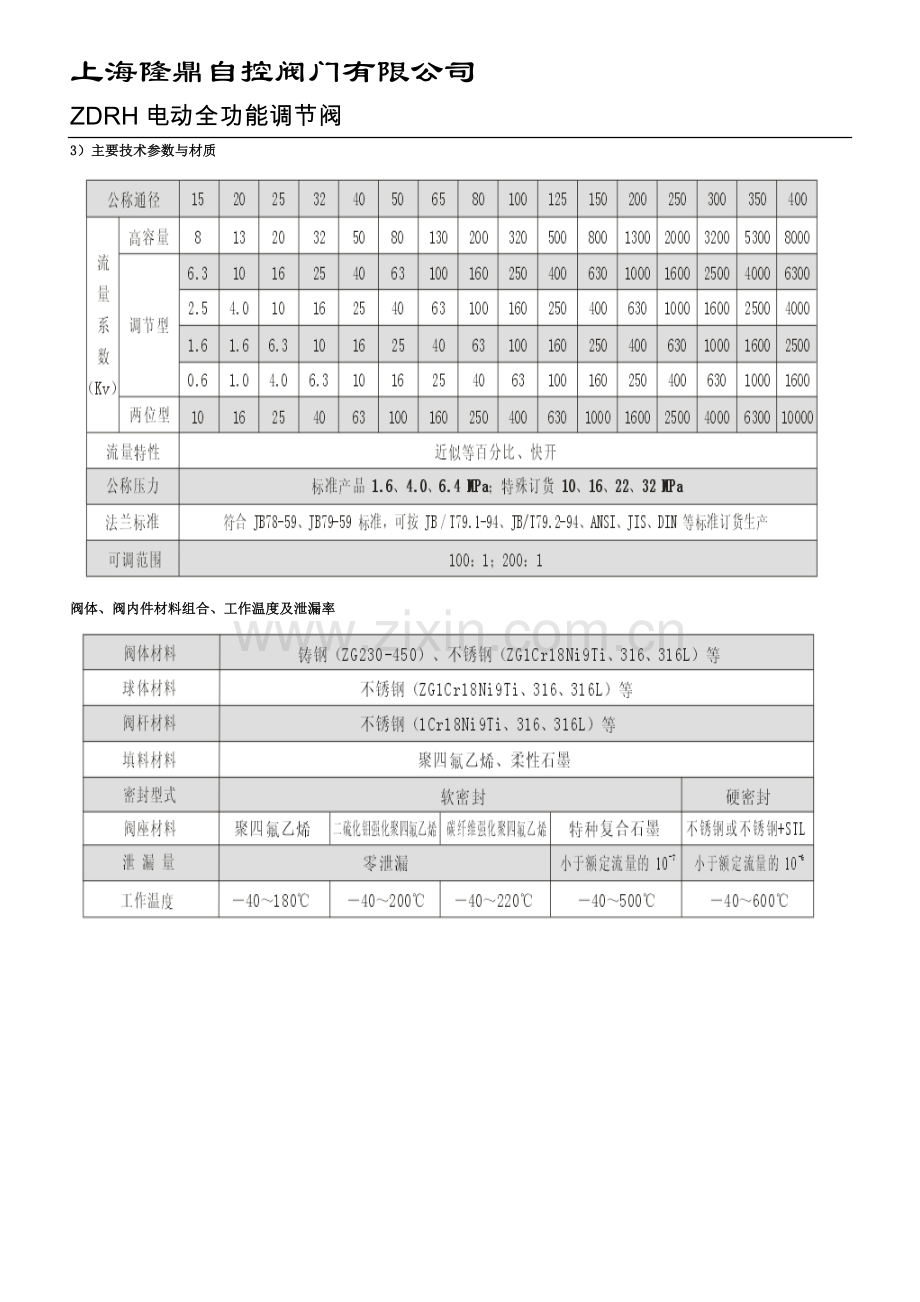

3）主要技术参数与材质

阀体、阀内件材料组合、工作温度及泄漏率

4、电动全功能超轻型调节阀外形尺寸及重量

5  型号标注说明
