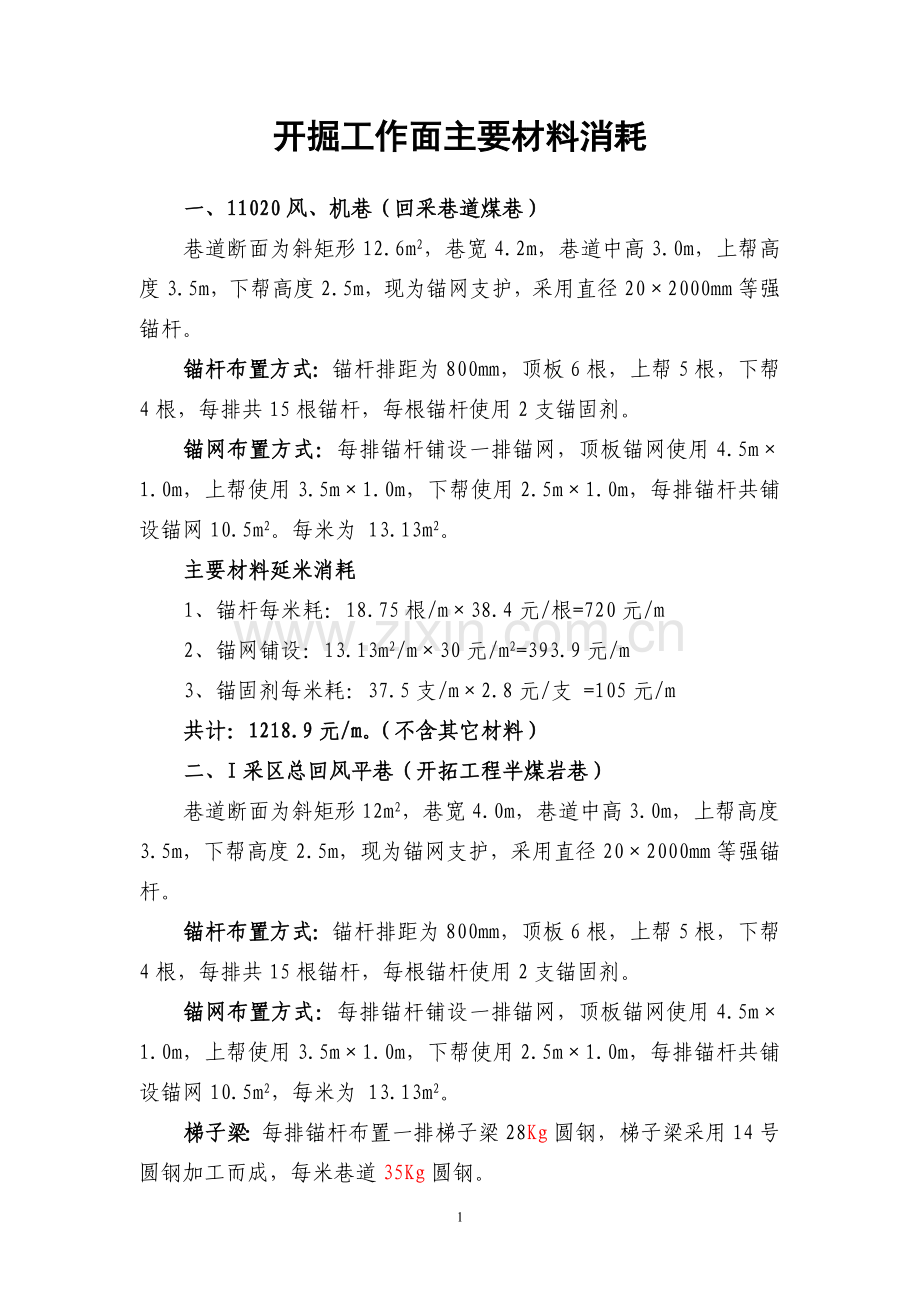

开掘工作面主要材料消耗

一、11020风、机巷（回采巷道煤巷）
巷道断面为斜矩形12.6m2，巷宽4.2m，巷道中高3.0m，上帮高度3.5m，下帮高度2.5m，现为锚网支护，采用直径20×2000mm等强锚杆。
锚杆布置方式：锚杆排距为800mm，顶板6根，上帮5根，下帮4根，每排共15根锚杆，每根锚杆使用2支锚固剂。
锚网布置方式：每排锚杆铺设一排锚网，顶板锚网使用4.5m×1.0m，上帮使用3.5m×1.0m，下帮使用2.5m×1.0m，每排锚杆共铺设锚网10.5m2。每米为 13.13m2。
主要材料延米消耗
1、锚杆每米耗：18.75根/m×38.4元/根=720元/m
2、锚网铺设：13.13m2/m×30元/m2=393.9元/m
3、锚固剂每米耗：37.5支/m×2.8元/支 =105元/m
共计：1218.9元/m。（不含其它材料）
二、I采区总回风平巷（开拓工程半煤岩巷）
巷道断面为斜矩形12m2，巷宽4.0m，巷道中高3.0m，上帮高度3.5m，下帮高度2.5m，现为锚网支护，采用直径20×2000mm等强锚杆。
锚杆布置方式：锚杆排距为800mm，顶板6根，上帮5根，下帮4根，每排共15根锚杆，每根锚杆使用2支锚固剂。
锚网布置方式：每排锚杆铺设一排锚网，顶板锚网使用4.5m×1.0m，上帮使用3.5m×1.0m，下帮使用2.5m×1.0m，每排锚杆共铺设锚网10.5m2，每米为 13.13m2。
梯子梁：每排锚杆布置一排梯子梁28Kg圆钢，梯子梁采用14号圆钢加工而成，每米巷道35Kg圆钢。

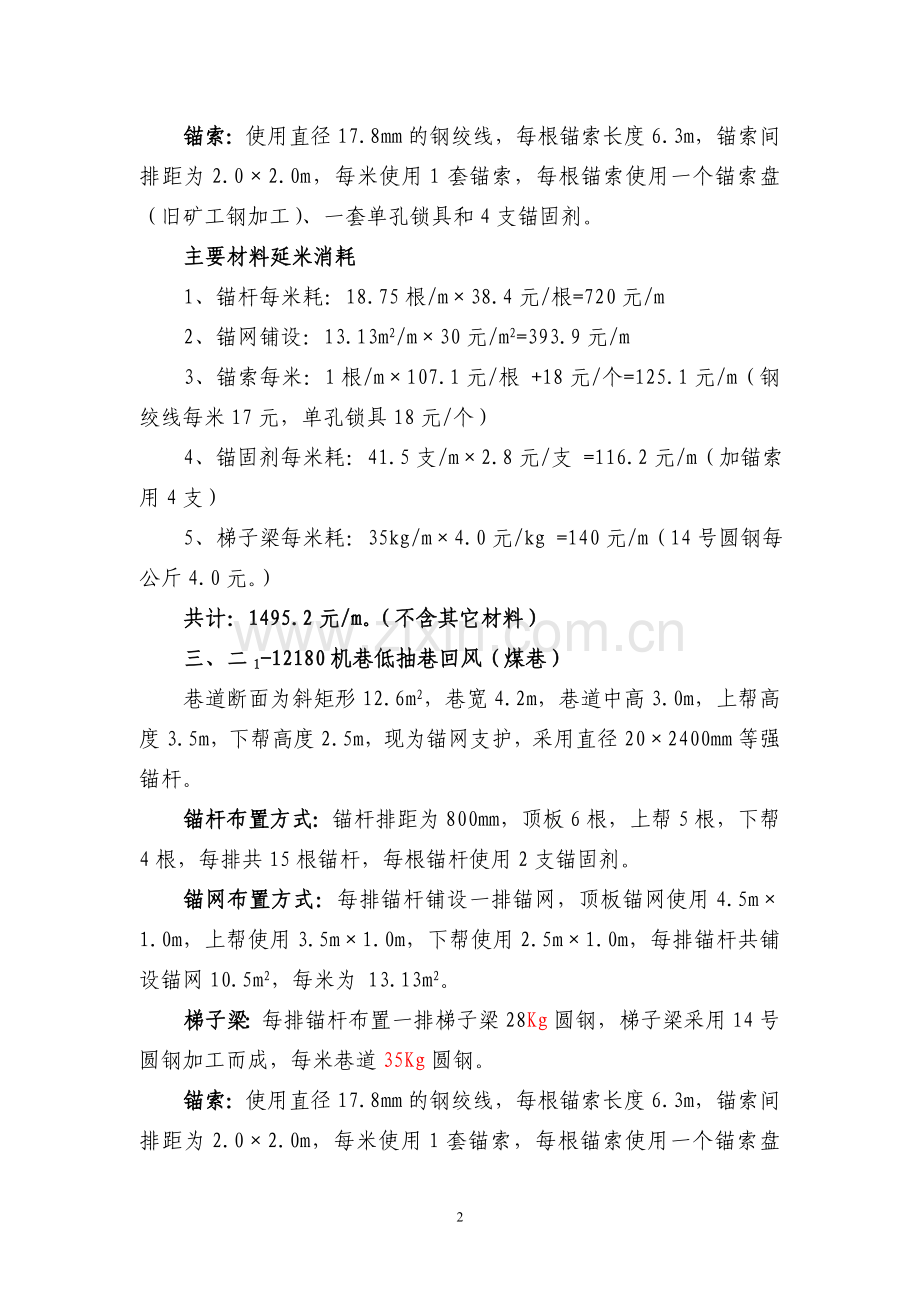

锚索：使用直径17.8mm的钢绞线，每根锚索长度6.3m，锚索间排距为2.0×2.0m，每米使用1套锚索，每根锚索使用一个锚索盘（旧矿工钢加工）、一套单孔锁具和4支锚固剂。
主要材料延米消耗
1、锚杆每米耗：18.75根/m×38.4元/根=720元/m
2、锚网铺设：13.13m2/m×30元/m2=393.9元/m
3、锚索每米：1根/m×107.1元/根 +18元/个=125.1元/m（钢绞线每米17元，单孔锁具18元/个）
4、锚固剂每米耗：41.5支/m×2.8元/支 =116.2元/m（加锚索用4支）
5、梯子梁每米耗：35kg/m×4.0元/kg =140元/m（14号圆钢每公斤4.0元。）
共计：1495.2元/m。（不含其它材料）
三、二1-12180机巷低抽巷回风（煤巷）
巷道断面为斜矩形12.6m2，巷宽4.2m，巷道中高3.0m，上帮高度3.5m，下帮高度2.5m，现为锚网支护，采用直径20×2400mm等强锚杆。
锚杆布置方式：锚杆排距为800mm，顶板6根，上帮5根，下帮4根，每排共15根锚杆，每根锚杆使用2支锚固剂。
锚网布置方式：每排锚杆铺设一排锚网，顶板锚网使用4.5m×1.0m，上帮使用3.5m×1.0m，下帮使用2.5m×1.0m，每排锚杆共铺设锚网10.5m2，每米为 13.13m2。
梯子梁：每排锚杆布置一排梯子梁28Kg圆钢，梯子梁采用14号圆钢加工而成，每米巷道35Kg圆钢。
锚索：使用直径17.8mm的钢绞线，每根锚索长度6.3m，锚索间排距为2.0×2.0m，每米使用1套锚索，每根锚索使用一个锚索盘（旧矿工钢加工）、一套单孔锁具和4支锚固剂。
主要材料延米消耗
1、锚杆每米耗：18.75根/m×48.3元/根=906元/m
2、锚网铺设：13.13m2/m×30元/m2=393.9元/m
3、锚索每米：1根/m×107.1元/根 +18元/个=125.1元/m（钢绞线每米17元，单孔锁具18元/个）
4、锚固剂每米耗：41.5支/m×2.8元/支 =116.2元/m（加锚索用4支）
5、梯子梁每米耗：35kg/m×4.0元/kg =140元/m（14号圆钢每公斤4.0元。）
共计：1681.2元/m。（不含其它材料）
四、二1-12180风巷外段（现实际为Ｕ型钢支护）
现采用36Ｕ五节拱可缩性支架支护，掘进断面14.75m2，净断面14.05m2，掘进宽度5.1m，净宽4.8m，毛高3.65m，净高3.5m，棚距700mm。柱窝深度200mm。Ｕ型钢搭接长度450mm。
锚网铺设：顶网采用5.0m×1.0m，两帮锚网使用2.5m×1.0m，每棚共铺设锚网10m2，每米为 14.3m2。
卡缆安设：每棚八个卡缆，卡缆间距200mm。
拉杆安设：每棚间固定拉杆4根，用以对支架进行联锁。
背板安设：背板采用半圆木，直径不小于18cm的马尾松加工而成，长度800mm，背板间距300mm。每米消耗1.3m。
主要材料延米消耗：
Ｕ型钢每米:1.4架/m×2615元/架＝3661元/m
锚网每米铺设：14.3m2/m×30元/m2=429元/m
卡缆每米消耗：11.4个/m×61.2元/个＝697.68元/m
拉杆每米消耗：5.7个/m×16元/个＝91.2元/m
背板每米消耗：1.3m3/m×940元/m3＝1222元/m
共计：6100.9元/m（不含其它材料）
五、Ｉ采区轨道下山（原设计为锚喷支护）
设计为岩巷锚喷支护，巷道为半圆拱形，毛宽4.2m，毛高3.3m，巷道断面12m2，采用直径20×2000mm等强锚杆，锚杆间排距为800×800mm，每排布置13根锚杆，每根锚杆使用2支锚固剂。锚网每米12.5m2（顶板锚网长5m，两帮锚网长2.5m，锚网宽度1.0m），混凝土喷射厚度100mm。
主要材料消耗：
1、锚杆每米耗：16.25根/m×38.4元/根=624元/m
2、锚固剂每米耗：32.5支/m×2.8元/支=91元/m
3、锚网铺设：12.5m2/m×27元/m2=337.5元/m
4、喷射混凝土材料消耗为：墙每米支护体积0.28m3×391.66=109.7元/m;拱每米支护体积0.72m3×450.53=324.4元/m（小计434.1元/m）
共计：1486.6元/m（不含其它材料）
六、Ｉ采区轨道下山（现实际为Ｕ型钢支护）
现采用36Ｕ五节拱可缩性支架支护，掘进断面14.75m2，净断面14.05m2，掘进宽度5.1m，净宽4.8m，毛高3.65m，净高3.5m，棚距700mm。柱窝深度200mm。Ｕ型钢搭接长度450mm。
锚网铺设：顶网采用5.0m×1.0m，两帮锚网使用2.5m×1.0m，每棚共铺设锚网10m2，每米为 14.3m2。
卡缆安设：每棚八个卡缆，卡缆间距200mm。
拉杆安设：每棚间固定拉杆4根，用以对支架进行联锁。
背板安设：背板采用半圆木，直径不小于18cm的马尾松加工而成，长度800mm，背板间距300mm。每米消耗1.3m。
喷射混凝土：喷射厚度150mm。
主要材料延米消耗：
1、Ｕ型钢每米:1.4架/m×2615元/架＝3661元/m
2、锚网每米铺设：14.3m2/m×27元/m2=386.1元/m
3、卡缆每米消耗：11.4个/m×61.2元/个＝697.68元/m
4、拉杆每米消耗：5.7个/m×16元/个＝91.2元/m
5、背板每米消耗：1.3m3/m×940元/m3＝1222元/m
6、喷射混凝土材料消耗为：墙每米支护体积0.53m3×391.66=207.6元/m;拱每米支护体积0.85m3×450.53=383元/m（小计590.6元/m）
共计：6648.58元/m（不含其它材料）
每米比原设计支护材料多投入5161.98元/m
6648.58元/m（现实际）- 1486.6元/m（原设计）＝5161.98元/m
七、II采区东翼回风下山
设计为岩巷锚喷支护，巷道为半圆拱形，毛宽3.2m，毛高3.0m，巷道断面8.5m2，采用直径20×2000mm等强锚杆，锚杆间排距为800×800mm，每排布置11根锚杆，每根锚杆使用2支锚固剂。锚网每米9.5m2，（顶板锚网长4.4m，两帮锚网长2.0m，锚网宽度0.9m）每200mm用铁丝捆扎一道，混凝土喷射厚度100mm。
主要材料消耗：
1、喷射混凝土材料消耗为：墙每米支护体积0.28m3×391.66=109.7元/m;拱每米支护体积0.52m3×450.53=234.3元/m（小计344元/m）；
2、锚杆每米耗：13.75根/m×38.4元/根=528元/m
3、锚固剂每米耗：27.5支/m×2.8元/支=77元/m
4、锚网铺设：9.5m2/m×27元/m2=256.5元/m
5、锚索支护：2/3=0.7根×6.3m/根=4.41m×17元/m =74.97元/m。锚固剂0.7×4=2.8支×2.7元/支=7.56元/m,单孔锁具18元/支；一套合计：74.97+7.56+18=100.53元/套
共计：1306.03元/m（不含其它材料）
12190切眼（回采巷道）
现设计为锚杆锚网梁加锚索梁支护和兀型钢梁配单体液压支柱加强支护，巷道为矩形，巷宽4.0m，中高3.0m。
锚杆布置方式：锚杆间排距为800mm×700mm，顶板采用直径20×2600mm左旋无纵筋锚杆6根，东帮采用直径20×2400mm等强锚杆4根，西帮采用直径20×2000mm玻璃钢锚杆4根，每排锚杆共14根，每根锚杆使用3支锚固剂。
锚网布置方式：每排锚杆铺设一排锚网，顶板锚网使用4.5m×1.0m，两帮使用3.0m×1.0m，每排锚杆共铺设锚网10.5m2。每米为 15m2。锚网搭接位置每200mm用铁丝捆扎一道。
梯子梁：每排锚杆布置一排梯子梁，梯子梁采用14号圆钢加工而成，每排梯子梁共用圆钢27.6Kg，每米巷道使用圆钢39.4Kg。
锚索：使用直径17.8mm的钢绞线，每根锚索长度6.3m，锚索间排距为1.0×1.4m，每米使用2.1套锚索，每套锚索使用一个锚索盘（旧矿工钢加工）、一套单孔锁具和5支锚固剂。
单体柱配兀型钢梁支护，排距不大于700mm，一梁三柱，中间采用3.0m的木支柱，兀型钢梁采用矿井现有规格3.0m。单体柱为租赁，兀型钢梁不用采购。柱靴采用半圆木，规格直径16cm以上，长度1.0m。
延米材料费测算：
1、煤巷掘进每米材料消耗：7.5元/m3×12m3=90元/m。
2、锚杆架设每米消耗材料：2.08元×20根/m=41.6元/m
3、锚杆每米耗：871.2元/m
（1）顶板（左旋）锚杆8.6根/m×55.5元/根=477.3元/m
（2）东帮（等强）锚杆5.7根/m×48.4元/根=275.88元/m
（3）西帮（玻璃钢）锚杆5.7根/m×20.7元/根=117.99元/m
4、锚索架设每米消耗材料：11.62元×2.1根/m=24.4元/m
5、锚索每米耗：2.1根/m×(86.94+14)=211.97元/m（钢绞线每米13.8元，锁具14元/个）
6、梯子梁每米耗：39.4kg×4.0元=157.6元/m（14号圆钢每公斤4.0元。）
7、锚网铺设：15m2/m×30元/m2=450元/m
8、锚固剂每米耗：70.5支/m×2.8元/支=197.4元/m
9、坑木每米耗：0.12/m×940元/方=112.8元/m
延米材料费：2157元/m。
二、12190扩切眼（回采巷道）工程量170m
现设计为锚杆锚网梁加锚索梁支护和贴帮柱加强支护，巷道为矩形，扩宽2.5m，中高3.0m。
锚杆布置方式：锚杆间排距为800mm×700mm，顶板采用直径20×2600mm左旋无纵筋锚杆3根，扩西帮采用直径20×2000mm玻璃钢锚杆4根，每排锚杆共7根，每根锚杆使用3支锚固剂。
锚网布置方式：每排锚杆铺设一排锚网，顶板锚网使用3.0m×1.0m，西帮使用3.0m×1.0m，每排锚杆共铺设锚网6.0m2。每米为 8.6m2。锚网搭接位置每200mm用铁丝捆扎一道。
梯子梁：每排锚杆布置一排梯子梁，梯子梁采用14号圆钢加工而成，每排梯子梁共用圆钢8.0Kg，每米巷道使用圆钢11.43Kg。
锚索：使用直径17.8mm的钢绞线，每根锚索长度6.3m，锚索间排距为1.0×1.4m，每米使用1.43套锚索，每套锚索使用一个锚索盘（旧矿工钢加工）、一套单孔锁具和5支锚固剂。
贴帮柱：顺巷道西帮打设一排贴帮柱，间距1.0m。点柱长度不低于3.0m。
延米材料费测算：
1、煤巷掘进每米材料消耗：7.5元/m3×7.5m3=56.3元/m。
2、锚杆架设每米消耗材料：2.08元×10根/m=20.8元/m
3、锚杆每米耗：356.64元/m
（1）顶板（左旋）锚杆4.3根/m×55.5元/根=238.65元/m
（3）西帮（玻璃钢）锚杆5.7根/m×20.7元/根=117.99元/m
4、锚索架设每米消耗材料：11.62元×1.43根/m=16.6元/m
5、锚索每米耗：1.43根/m×（86.94+14）=144.34元/m（钢绞线每米13.8元，锁具14元/个）
6、梯子梁每米耗：11.43kg×4.0元=45.72元/m（14号圆钢每公斤4.0元。）
7、锚网铺设：8.6m2/m×30元/m2=258元/m
8、锚固剂每米耗：37.2支/m×2.8元/支=104.2元/m
9、贴帮柱每米耗：0.071/m×940元/方=66.74元/m
延米材料费：1069.3元/m。

（三）、12190切眼（回采巷道煤巷）
锚网支护设计为，采用直径20×2400mm等强锚杆，锚杆间排距为800×800mm，锚杆布置为顶板8根，两帮各4根，每排锚杆共16根，每根锚杆使用2支锚固剂。锚网每排为12.5m2，每200mm用铁丝捆扎一道。每排锚杆布置一排梯子梁，梯子梁采用14号圆钢加工而成，每米巷道30.8Kg圆钢。并采用锚索补强加固，锚索使用直径17.8mm的钢绞线，每根锚索长度6.3m，锚索间排距为1.6×1.6mm，每排布置3根。每根锚索使用一个锚索盘、一套锚锁具和4支锚固剂。
延米材料费测算
1、煤巷掘进每米材料消耗：6.64×16.8元=111.6元。（含炸药、雷管）
2、锚杆架设每米消耗材料：1.21元×20根=24.2元
3、锚杆每米耗：20根×48.4元=968元
4、锚索架设每米消耗材料：3.6元×1.88根=6.78元
5、锚索每米耗：1.88根×107.1+22+18=241.35元（钢绞线每米17元，锚索盘22元/个，锁具18元/个，）
6、梯子梁每米耗：30.8kg×5.7元=175.56元（14号圆钢每公斤5.7元。）
7、锚网铺设：12.5m2/m×28.2元/m2=352.5元
8、锚固剂每米耗：47.5支×2.7元=128.25元
9、其他材料每米耗（铁锹、镢头、铺皮带配件、风管、水管、坑木等）：286.35元。（不含钻装机配件）
延米材料费：2294.59元。
（四）、巷道断面7.4m2，共350m。（高抽巷岩巷）
锚网支护设计为，采用直径20×2000mm等强锚杆，锚杆间排距为800×800mm，锚杆布置为顶板5根，两帮为裸巷，每排锚杆共5根，每根锚杆使用2支锚固剂。锚网每排为4.0m2，每200mm用铁丝捆扎一道
延米材料费测算
1、岩巷掘进每米消耗材料：26.55元×7.4=196.47元（含炸药、雷管）
2、锚杆架设每米消耗材料：2.89元×6.5=18.8元
3、锚杆每米耗：6.5根×38.4元=249.6元
4、锚固剂每米耗：13支×2.7元=35.1元
5、锚网每米耗：5.0m2×28.2元=141元
6、其他材料每米耗（包括运输设备配件、耙斗机配件、锨把、铁锨、铁丝、风管、水管等）：214.5元
延米材料费：855.47元/m
（五）、巷道断面7.6m2，共110m。（回采巷道煤巷）
锚网支护设计为，采用直径20×2000mm等强锚杆，锚杆间排距为800×800mm，锚杆布置为顶板4根，两帮各4根，每排锚杆共12根，每根锚杆使用2支锚固剂。锚网每排为9.0m2，每200mm用铁丝捆扎一道。
延米材料费测算
1、煤巷掘进每米材料消耗：6.64×7.6元=50.5元。（含炸药、雷管）
2、锚杆架设每米消耗材料：1.21元×15根=18.2元
3、锚杆每米耗：15根×38.4元=576元
7、锚网铺设：9.0m2/m×28.2元/m2=253.8元
8、锚固剂每米耗：30支×2.7元=81元
9、其他材料每米耗（铁锹、镢头、铺皮带配件、风管、水管、坑木等）：263.82元。
延米材料费：1243.32元。
二、锚喷支护
（一）巷道断面8.5m2，共1020m。（岩巷，其中开拓巷道110m）
锚喷支护设计为，采用直径20×2000mm等强锚杆，锚杆间排距为800×800mm，每排布置11根锚杆，每根锚杆使用2支锚固剂。锚网每排为10m2，每200mm用铁丝捆扎一道，混凝土喷射厚度100mm。
1、掘进材料消耗为：8.5m2×26.55元=225.7元（含炸药、雷管）
2、锚杆架设材料消耗为：13.75根×2.89元=39.7元
3、喷射混凝土材料消耗为：墙每米支护体积0.28m3×391.66=109.7元;拱每米支护体积0.52m3×450.53=234.3元（小计344元）；
4、锚杆每米耗：13.75根×38.4元=528元
5、锚固剂每米耗：27.5支×2.7元=74.25元
6、锚网铺设：10m2/m×28.2元/m2=282元
7、其他材料消耗：（铁锹、镢头、铺皮带配件、风管、水管、喷浆机配件、耙斗机配件等）513.68元
延米材料费：2007.33元
（二）巷道断面10.1m2，共480m。（岩巷，其中开拓巷道450m）
锚喷支护设计为，采用直径20×2000mm等强锚杆，锚杆间排距为800×800mm，每排布置11根锚杆，每根锚杆使用2支锚固剂。锚网每排为10m2，每200mm用铁丝捆扎一道，混凝土喷射厚度100mm。
1、掘进材料消耗为：10.1m2×26.55元=268.2元（含炸药、雷管）
2、锚杆架设材料消耗为：13.75根×2.89元=39.7元
3、喷射混凝土材料消耗为：墙每米支护体积0.28m3×391.66=109.7元;拱每米支护体积0.62m3×450.53=279.3元（小计389元）；
4、锚杆每米耗：13.75根×38.4元=528元
5、锚固剂每米耗：27.5支×2.7元=74.25元
6、锚网铺设：11m2/m×28.2元/m2=310.2元
7、其他材料消耗：（铁锹、镢头、铺皮带配件、风管、水管、喷浆机配件、耙斗机配件等）513.68元
延米材料费：2123.03元
（三）巷道断面12m2，共450m。（岩巷开拓）
锚喷支护设计为，采用直径20×2000mm等强锚杆，锚杆间排距为800×800mm，每排布置13根锚杆，每根锚杆使用2支锚固剂。锚网每排为10m2，每200mm用铁丝捆扎一道，混凝土喷射厚度100mm。
1、掘进材料消耗为：12m2×26.55元=318.6元（含炸药、雷管）
2、锚杆架设材料消耗为：16.25根×2.89元=47元
3、喷射混凝土材料消耗为：墙每米支护体积0.28m3×391.66=109.7元;拱每米支护体积0.72m3×450.53=324.4元（小计434.1元）
4、锚杆每米耗：16.25根×38.4元=624元
5、锚固剂每米耗：32.5支×2.7元=87.75元
6、锚网铺设：12.5m2/m×28.2元/m2=352.5元
7、其他材料消耗：（铁锹、镢头、铺轨、风管、水管、喷浆机配件、耙斗机配件、排水管路等）532.5元
延米材料费：2396.45元
（四）巷道断面10.8m2，共30m。（煤巷）
锚喷支护设计为，采用直径20×2000mm等强锚杆，锚杆间排距为800×800mm，每排布置11根锚杆，每根锚杆使用2支锚固剂。锚网每排为10m2，每200mm用铁丝捆扎一道，混凝土喷射厚度100mm。
1、掘进材料消耗为：10.8m2×6.64元=71.7元（含炸药、雷管）
2、锚杆架设材料消耗为：16.25根×2.89元=47元
3、喷射混凝土材料消耗为：墙每米支护体积0.6m3×391.66=235元;拱每米支护体积0.36m3×450.53=162.2元（小计397.2元）
4、锚杆每米耗：16.25根×38.4元=624元
5、锚固剂每米耗：32.5支×2.7元=87.75元
6、锚网铺设：12.5m2/m×28.2元/m2=352.5元
7、其他材料消耗：（铁锹、镢头、溜子配件、风管、水管、喷浆机配件等）463.5元
延米材料费：2043.65元
（五）巷道断面7.0m2，共10m。（岩巷开拓）
锚喷支护设计为，采用直径20×2000mm等强锚杆，锚杆间排距为800×800mm，每排布置11根锚杆，每根锚杆使用2支锚固剂。锚网每排为10m2，每200mm用铁丝捆扎一道，混凝土喷射厚度200mm。
1、立井掘进材料消耗为：7m2×15.27元=106.9元（含炸药、雷管）
2、立井锚杆架设材料消耗为：15根×1.66元=24.9元
3、喷射混凝土材料消耗为：1.3 m3×430.18元=559.2元
4、锚杆每米耗：15根×38.4元=576元
5、锚固剂每米耗：30支×2.7元=81元
6、锚网铺设：13.75m2/m×28.2元/m2=387.75元
7、其他材料消耗：（铁锹、镢头、风管、水管、喷浆机配件、耙斗机配件、方木等）532.5元
延米材料费：2268.25元
三、U型钢支护（回采巷道400m）断面积13.8m2
12180风巷设计前400m为沿空送巷，顶板破碎不易控制，采用U型钢支护，400m以里为实体煤巷道，采用锚网支护。U型钢型号为29U，净宽4.2m，净高3.4m，掘进断面积13.8m2，支架间距800mm，每架使用4个卡缆，4道拉杆,拉杆采用40号三角铁加工，长度650m，金属网每米12.5m2，背板每米0.6m3，背板采用杨木加工而成，厚度50mm，长度800mm，宽度不低于150mm。
1、煤巷掘进每米材料消耗：6.64元×13.8m2 =91.63元。（含炸药、雷管）
2、U型钢每米耗：1.25架×2137元=2671.25元
3、卡缆每米消耗：37元/个×5个/m=185元
4、拉杆每米耗：8.1kg×5.5元=44.7元
5、锚网铺设：12.5m2/m×28.2元/m2=352.5元

6、背板每米耗：0.6m3×722元/m3=433.2元
7、其他材料每米耗（铁锹、镢头、铺皮带配件、风管、水管等）：263.82元。（不含钻装机配件）
延米材料费：4042.1元。

12190机巷扩修延米材料实耗

支护形式：工字钢支护
巷道断面：上宽3.4m，上帮高3.5m，下帮高2.5m，中高3.0m；
使用半圆木配锚网刹帮闭顶，半圆木顶8道，上帮10道，下帮6道，中对中棚距500mm，上帮腿下扎角700，下帮腿下扎角760。
1、锚网铺设：周长9.4，锚网连接0.6，所需锚网10m2/m。
10m2/m×30元/ m2=300元/m;
2、撑木：每棚7道撑木
14根/m×3.9元/根=54.6元/m；
3、上帮空帮刹帮按每米20个编织袋计算：
20个/m×2.5元/个=50元/m；
4、半圆木：半圆木顶8道，上帮10道，下帮6道，中对中棚距500mm，半圆木规格：￠18×0.6m，每棚使用半圆木0.2592 m2；
则：0.2592 m2×2=0.5184 m2/m×940元/m2（马尾松）=487.296
延米支护材料费：300元/m+54.6元/m+50元/m+487元/m=891.6元/m;
不含维修时的火药、雷管、设备工具费用及电耗；
