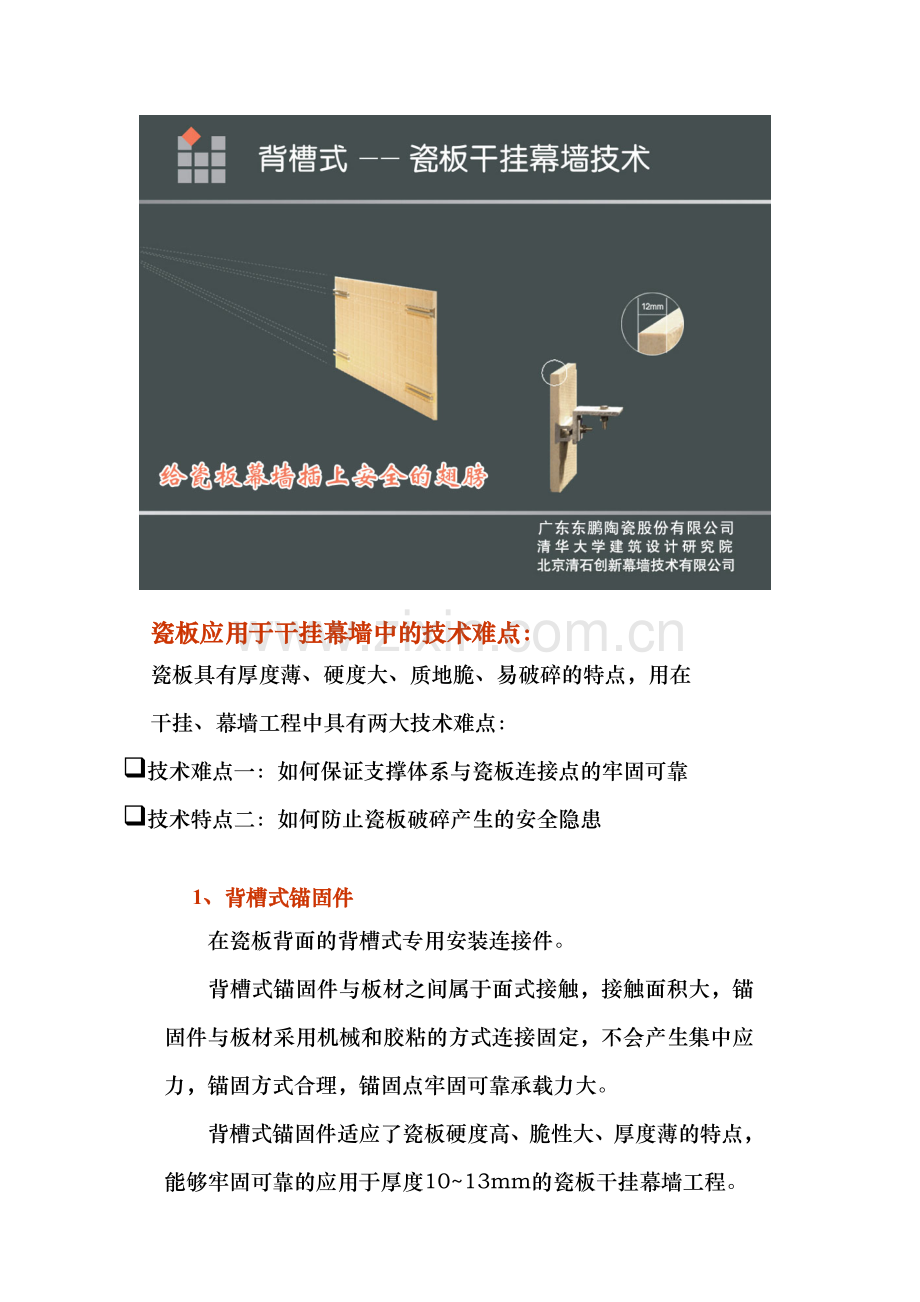

背槽式瓷板干挂幕墙技术.doc

　　在瓷板背面的背槽式专用安装连接件。
　　背槽式锚固件与板材之间属于面式接触，接触面积大，锚固件与板材采用机械和胶粘的方式连接固定，不会产生集中应力，锚固方式合理，锚固点牢固可靠承载力大。
　　背槽式锚固件适应了瓷板硬度高、脆性大、厚度薄的特点，能够牢固可靠的应用于厚度10~13mm的瓷板干挂幕墙工程。
q 技术难点一：如何保证支撑体系与瓷板连接点的牢固可靠
q 技术特点二：如何防止瓷板破碎产生的安全隐患
瓷板具有厚度薄、硬度大、质地脆、易破碎的特点，用在
干挂、幕墙工程中具有两大技术难点：

瓷板应用于干挂幕墙中的技术难点：
1、背槽式锚固件
　　在脆性大易破碎的瓷板背面复合一层安全增强层。
　　安全增强层提高了瓷板的强度和安全性。克服了普通瓷板在干挂幕墙中存在的安全隐患，即使当发生意外破碎时，也能够有效的避免安全事故的发生。

背槽式瓷板干挂、幕墙技术是清华大学建筑设计研究院与北京清石创新幕墙技术有限公司共同研制开发的专利幕墙技术
2、安全增强层

q 安全层冻融循环剥离强度对比试验；
q 安全层弯曲强度试验；
q 安全层耐火试验；
q 安全层标准抗冲击试验
q 安全层胶的相溶性试验；
q 锚固点抗拉拔性能试验；
q 锚固点抗剪性能试验；
q 连接系统三性试验。
q 连接系统100万次疲劳试验；
q 连接系统振动台试验；
q 强力抗冲击破坏试验；

C型幕墙系统——竖剖节点图

L型幕墙系统——竖剖节点图

T型幕墙系统——竖剖节点图

背槽式瓷板干挂幕墙计算软件

清华大学建筑设计研究院根据JG133-2001《金属与石材幕墙技术规范》，开发了专用的“背槽式干挂幕墙技术计算软件”,为背槽式干挂幕墙技术的规范化设计提供了便捷的工具。

研发人、技术联系人:张国军15921767151
