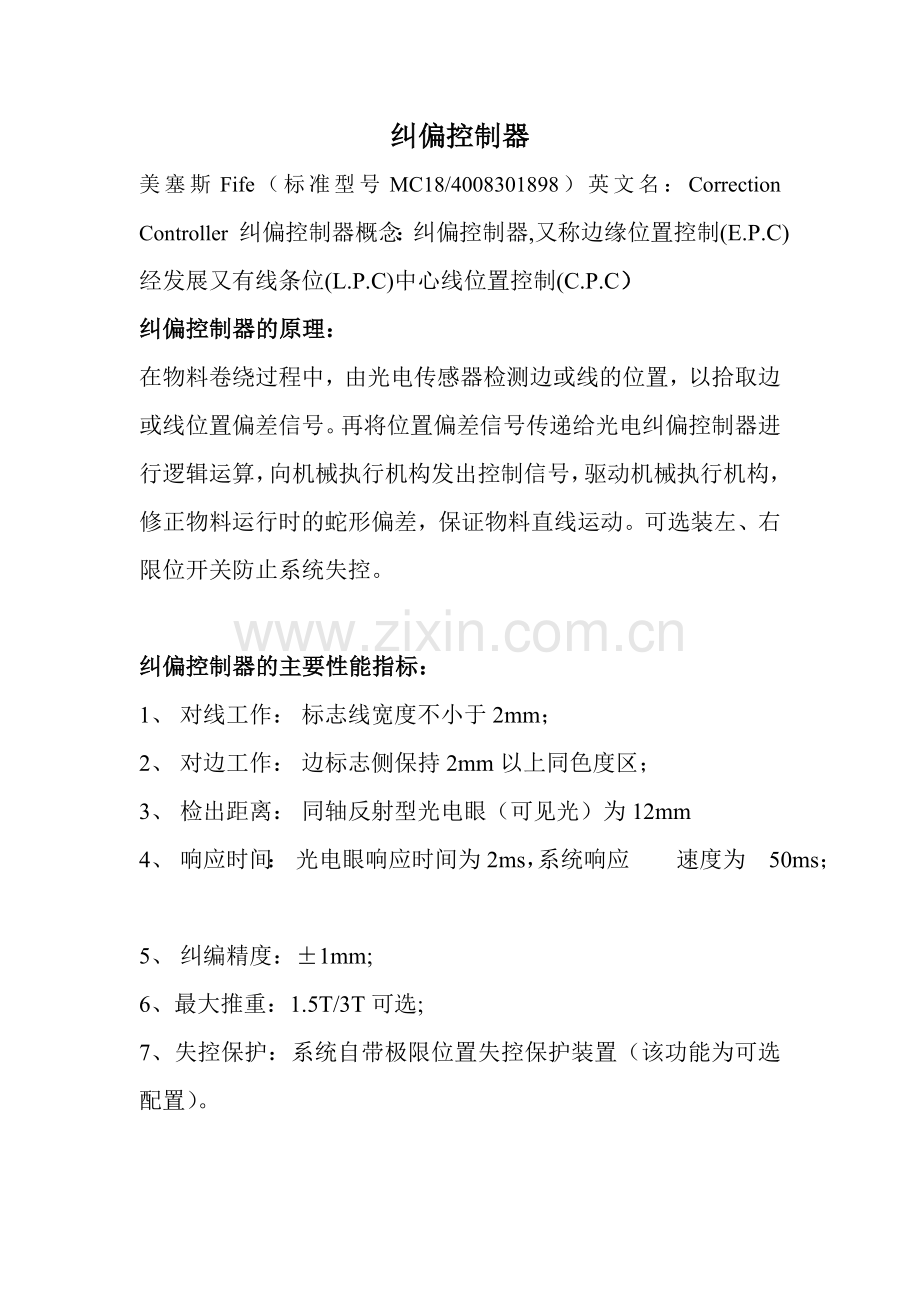

纠偏控制器
美塞斯Fife（标准型号MC18/4008301898）英文名：Correction Controller 纠偏控制器概念：纠偏控制器,又称边缘位置控制(E.P.C)经发展又有线条位(L.P.C)中心线位置控制(C.P.C）
纠偏控制器的原理：
在物料卷绕过程中，由光电传感器检测边或线的位置，以拾取边或线位置偏差信号。再将位置偏差信号传递给光电纠偏控制器进行逻辑运算，向机械执行机构发出控制信号，驱动机械执行机构，修正物料运行时的蛇形偏差，保证物料直线运动。可选装左、右限位开关防止系统失控。

纠偏控制器的主要性能指标：
1、 对线工作： 标志线宽度不小于2mm；
2、 对边工作： 边标志侧保持2mm以上同色度区；
3、 检出距离： 同轴反射型光电眼（可见光）为12mm
4、 响应时间： 光电眼响应时间为2ms，系统响应 速度为 50ms；
5、 纠编精度：±1mm;
6、最大推重：1.5T/3T可选;
7、失控保护：系统自带极限位置失控保护装置（该功能为可选配置）。

纠偏控制器的特点
1、与滑动丝杠副相比驱动力矩为1/3
2、高精度的保证，滚珠丝杆是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3、微进给可能，滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
 4、无侧隙、刚性高，滚珠丝杆可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能 　　滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。

纠偏控制器的用途：
纠偏控制器可对各种卷材进行纠偏工作，根据纠偏材料的印刷图案不同而可以选择跟边，跟线方式，并自由设定单电眼或双电眼检测，纠偏执行电机为永磁低速同步电机。主要应用于印刷包装、造纸、薄膜、纺织等行业需要控制卷边齐整的场合。

纠偏控制器的类型
1. GXGK-A光电纠偏控制器
检测方式
检边，跟线
控制方式
单电眼，双电眼
外接开关
自动/手动开关，左转/右转开关
附件（选配）
光电眼，同步电机，滚珠丝杆
输出功率
50-500W

2．GXGK-5微电脑光电纠偏控制器
v 响应时间：≤50ms(可调)纠偏精度：±0.2mm
v 输出功率：50-500W
v 　张力输出：0-2A
v 　检测方式：检边、跟线
v 　控制方式：单电眼、双电眼
v 　外接开关：自动/手动 左转/右转开关
v 　附件(选配)：光电眼、同步电机、滚珠丝杆
v 　工作电压：AC220V±15% 50Hz
