表面粗糙度及其标注

概念

[文本]

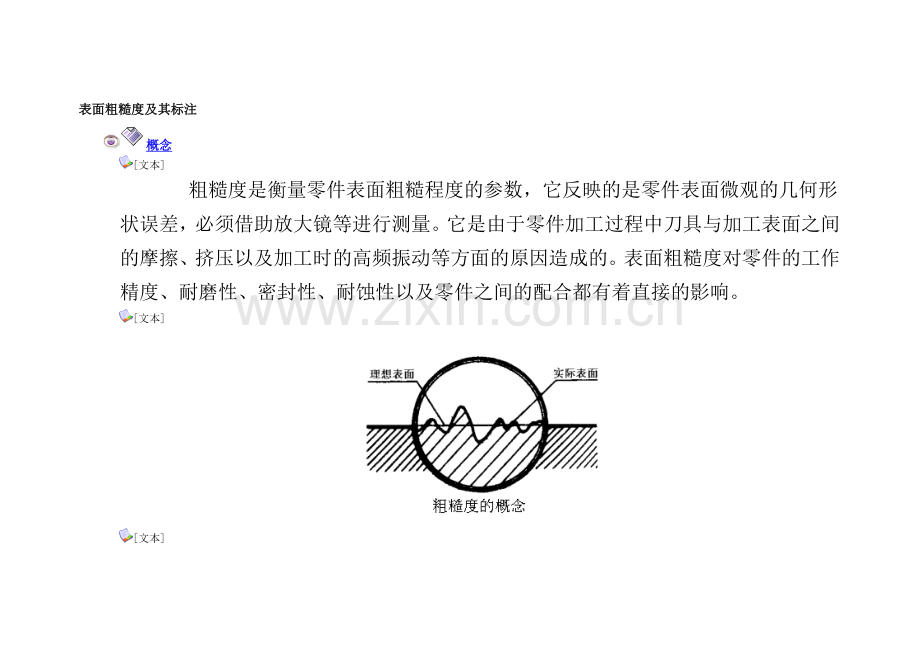

    粗糙度是衡量零件表面粗糙程度的参数，它反映的是零件表面微观的几何形状误差，必须借助放大镜等进行测量。它是由于零件加工过程中刀具与加工表面之间的摩擦、挤压以及加工时的高频振动等方面的原因造成的。表面粗糙度对零件的工作精度、耐磨性、密封性、耐蚀性以及零件之间的配合都有着直接的影响。

[文本]

[文本]

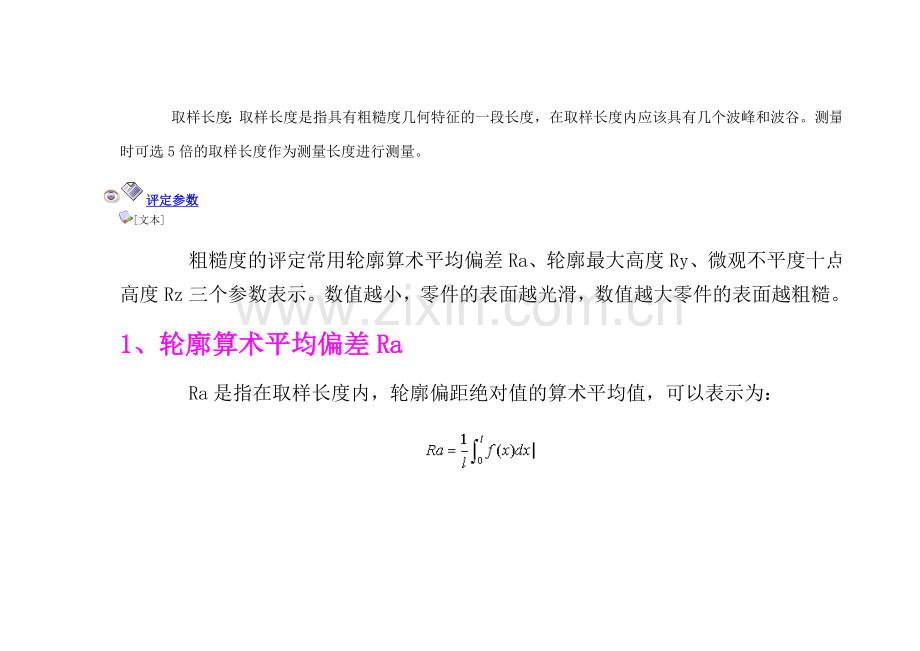

    取样长度：取样长度是指具有粗糙度几何特征的一段长度，在取样长度内应该具有几个波峰和波谷。测量时可选5倍的取样长度作为测量长度进行测量。

评定参数

[文本]
    粗糙度的评定常用轮廓算术平均偏差Ra、轮廓最大高度Ry、微观不平度十点高度Rz三个参数表示。数值越小，零件的表面越光滑，数值越大零件的表面越粗糙。
1、轮廓算术平均偏差Ra
    Ra是指在取样长度内，轮廓偏距绝对值的算术平均值，可以表示为：

    关于表面粗糙度的数值和表面特征、获得方法、应用举例请参见下表。

    从上图中也可以看出,粗糙度参数的数值.基本上成倍数的关系。标注时应当选用这些数值，不能选用其他的数值。

[文本]
2、轮廓最大高度Ry

3、轮廓不平度十点高度Rz

标注

[文本]
1、代号及意义
    粗糙度代号可以分为：符号，粗糙度项目及数值。
    常用标注参数是Ra, 标注Ra时Ra可以省略，标注Rz和Ry时，在粗糙度数值前加对应的符号Rz和Ry。

 2、2、标注原则
1)、 在同一图样上每一表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。
2）、当零件的大部分表面具有相同的粗糙度要求时，对其中使用最多的一种，代（符）号，可统一注在图纸的右上角。并加注  “其余”二字。
3）、在不同方向的表面上标注时，代号中的数字及符号的方向必须下图的规定标注。

4)、代号中的数字方向应与尺寸数字的方向一致。
5)、符号的尖端必须从材料外指向表面。
标注举例：

  6)、齿轮、蜗轮齿面
     对于齿轮、蜗轮齿面的粗糙度，应标注在表示分度圆的点画线上。如果图形中的位置有限，粗糙度也可以引出标注或注在尺寸线的延长线上。

7）、两个表面的粗糙度要求相同，也可以一个符号使用两个指引线。

8)、粗糙度的数值与尺寸公差具有一定的关系，一般标注尺寸公差、形位公差的表面，要求的粗糙度数值较低。用于定位的较重要的平面一般选择6.3或3.2。有配合要求的圆柱面一般选择1.6或3.2，重要的定位圆柱面可以选择0.8或0.4。具体选择时应根据零件的工作情况而定，相对运动的表面粗糙度数值应低于非运动表面。
