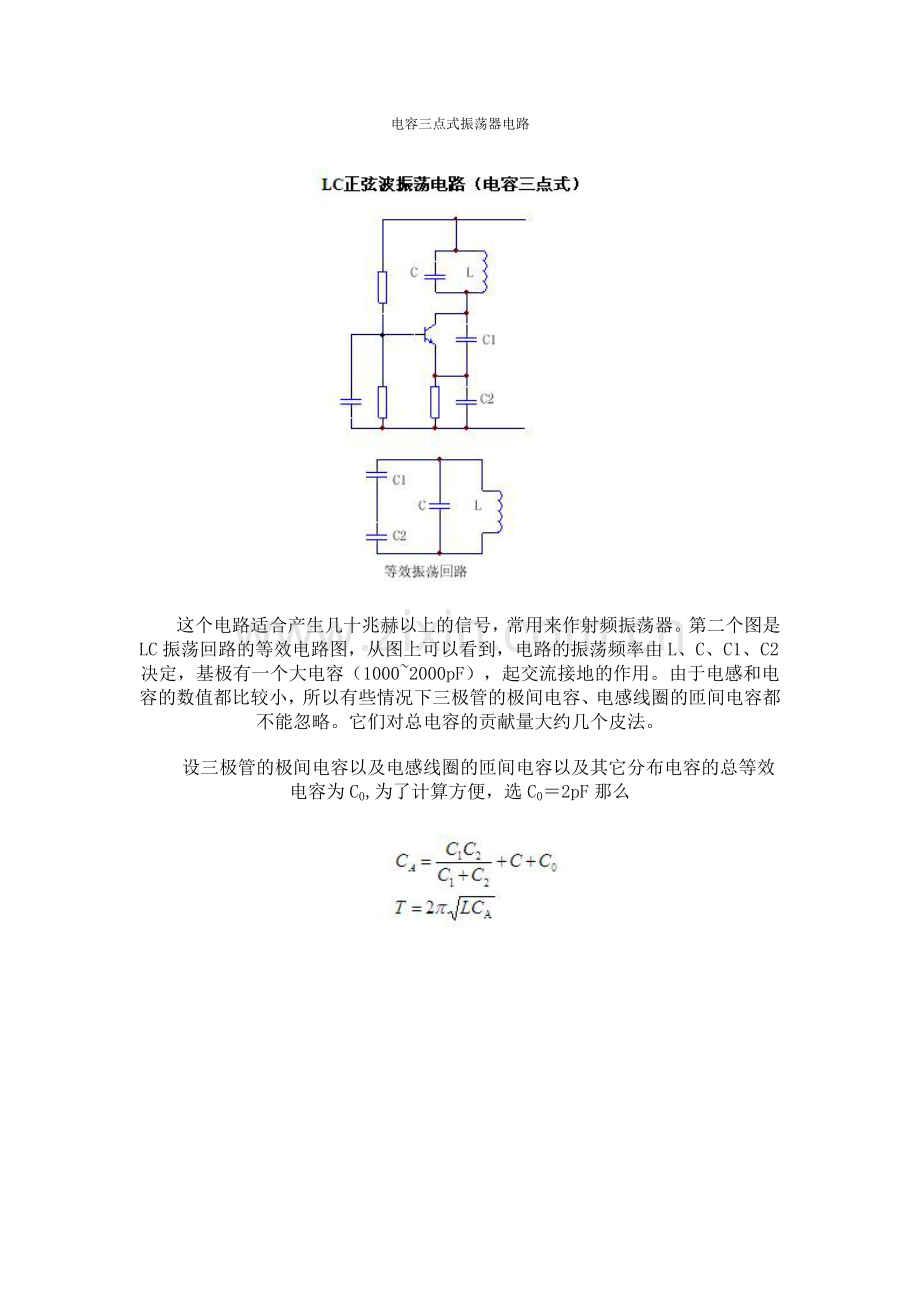

电容三点式振荡器电路

这个电路适合产生几十兆赫以上的信号，常用来作射频振荡器。第二个图是LC振荡回路的等效电路图，从图上可以看到，电路的振荡频率由L、C、C1、C2决定，基极有一个大电容（1000~2000pF），起交流接地的作用。由于电感和电容的数值都比较小，所以有些情况下三极管的极间电容、电感线圈的匝间电容都不能忽略。它们对总电容的贡献量大约几个皮法。
设三极管的极间电容以及电感线圈的匝间电容以及其它分布电容的总等效电容为C0,为了计算方便，选C0＝2pF那么

    电容三点式振荡电路又称考毕兹振荡电路，如图Z0808所示，其结构与电感三点式振荡电路相似，只是将电感、电容互换了位置。为了形成集电极回路的直流通路，增设了电阻RC。该电路的交流通路如图Z0809 所示。可以看出，它符合三点式振荡电路"射同基反"的构成原则，满足自激振荡的相位平衡条件。
     在LC谐振回路Q值足够高的条件下，电路的振荡频率为
其中
    这种振荡电路的特点是振荡频率可做得较高，一般可达到100MHz以上，由于C2对高次谐波阻抗小，使反馈电压中的高次谐波成分较小，因而振荡波形较好。电路的缺点是频率调节不便，这是因为调节电容来改变频率时，（既使C1、C2 采用双连可变电容）C1与C2也难于按比例变化，从而引起电路工作性能的不稳定。因此，该电路只适宜产生固定频率的振荡。
    用集成运放构成的电容三点式振荡电路，如Z0810所示。可以证明，其振荡频率为：

各种振荡器电路的计算器

电感三点式振荡器电路

图Z0805是电感三点式振荡电路,又称哈特莱振荡电路。图中L1、L2、C组成谐振回路,L2兼作反馈网络,通过耦合电容Cb将L2上反馈电压送到三极管的基极。
     由图Z0806交流通路看出,谐振回路有三个端点与三极管的三个电极相连,而且与发射极相接的是L1、L2,与基极相接的是L2、C即满足"射同基反"的原则。因此电路必然满足相位平衡条件。
     当回路的Q值较高时,该电路的振荡频率基本上等于LC回路的谐振频率,即

式中L = L1＋L2＋2M为回路总电感。
     该电路的特点与变压器反馈式振荡电路极为相似。须指出：它的输出波形较差,这是由于反馈电压取自电感的两端,而电感对高次谐波的阻抗较大,不能将它短路,从而使Uf中含有较多的谐波分量,因此,输出波形中也就含有较多的高次谐波。
     用集成运放构成的电感三点式振荡电路如图Z0807所示,不难证明其振荡频率为：
