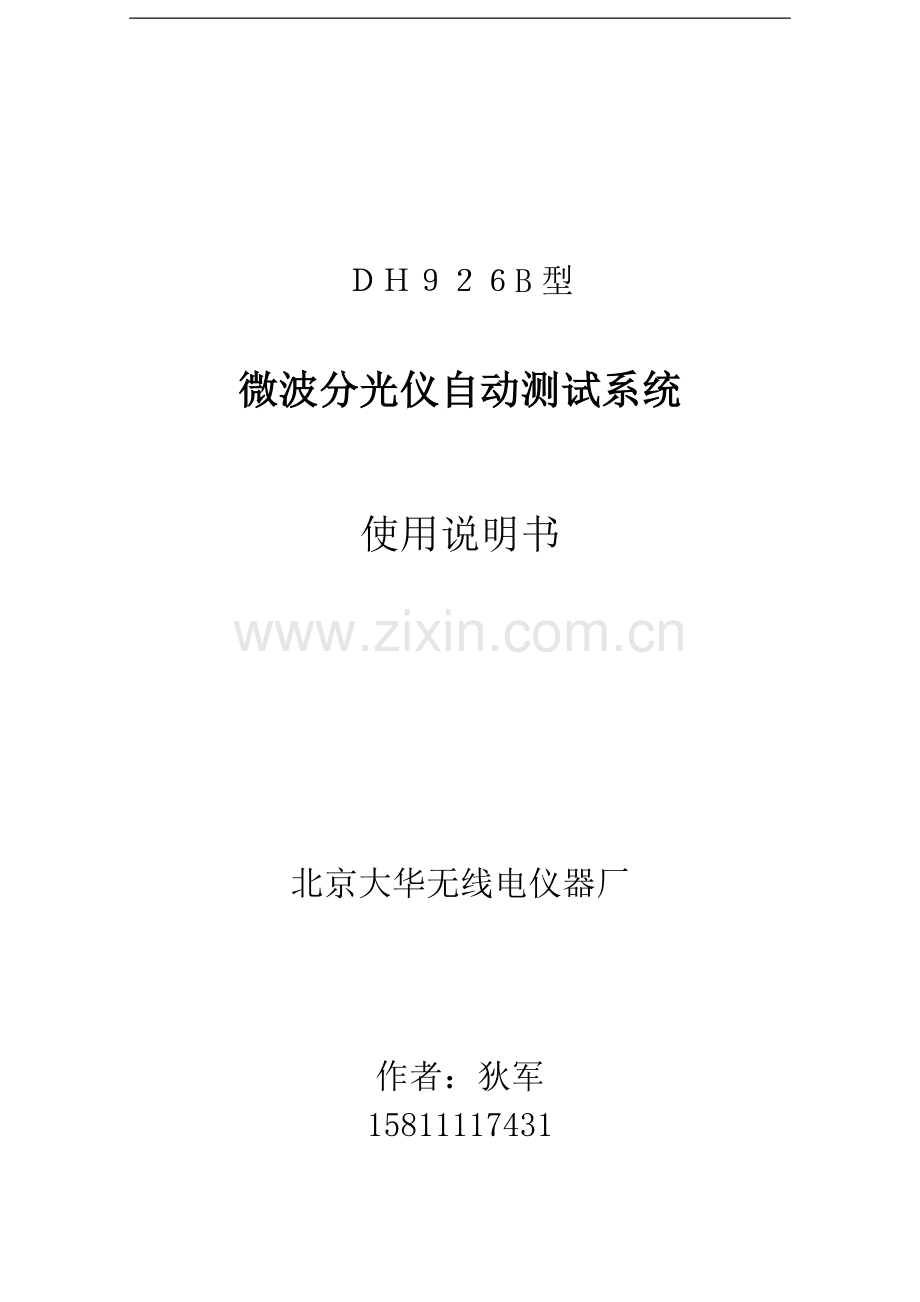

ＤＨ９２６B型

微波分光仪自动测试系统

使用说明书

北京大华无线电仪器厂

作者：狄军
15811117431

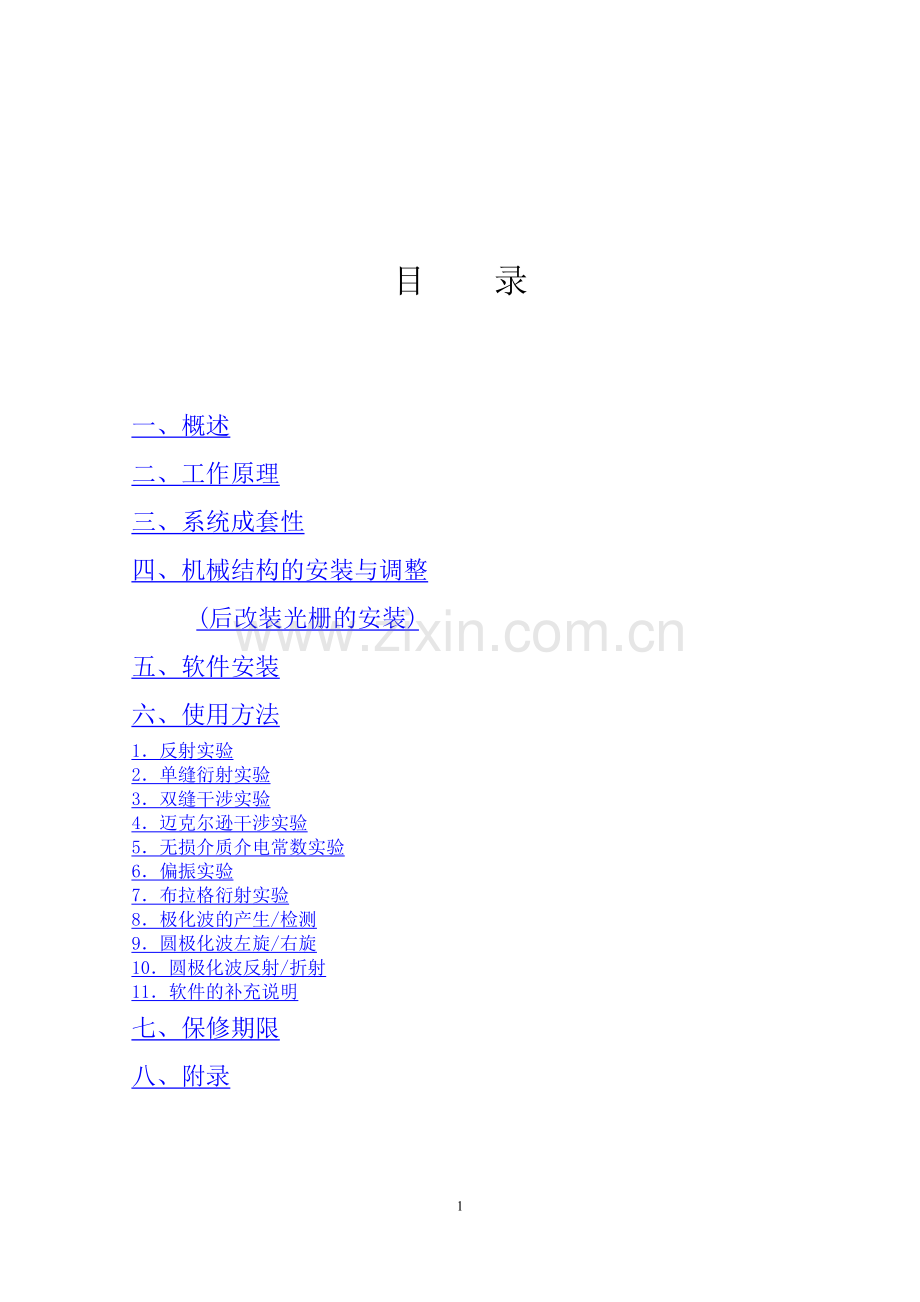

目 录

一、概述
二、工作原理
三、系统成套性
四、机械结构的安装与调整
(后改装光栅的安装)
五、软件安装
六、使用方法
1．反射实验
2．单缝衍射实验
3．双缝干涉实验
4．迈克尔逊干涉实验
5．无损介质介电常数实验
6．偏振实验
7．布拉格衍射实验
8．极化波的产生/检测
9．圆极化波左旋/右旋
10．圆极化波反射/折射
11．软件的补充说明
七、保修期限
八、附录

一、概述
DH926U型微波分光仪自动测试系统适合于高等院校和中等专业学校做普通物理教学的波动实验。为便于计算机显示实验结果，在DH926B型微波分光仪预留的角度传感器及距离传感器的安装位置安装了相应的角度传感器和距离传感器，用户将DH926B型微波分光仪正确连接DH926AD型数据采集仪及DH1121B型三厘米固态信号源后，便可通过USB传输线直接与计算机联机。我们还根据本套系统的实验内容编制了DH926U型微波分光仪自动测试系统Windows版本的应用软件，使用户操作简单，实验结果更直观、明显。
DH926AD型数据采集仪是专为配合DH926B型微波分光仪使用的计算机采集测试仪器。数据采集仪根据微波、电磁场检波原理，采用微电流放大系统，检波信号经过全波整流电路后输出直流信号送A/D。A/D为通用型8通道12位，A/D接收检波后的直流信号，经过多通道选择电路送内置采样保持放大器，使信号在转换期间内保持不变。由光电传感器提供的场地址定位计数脉冲，同样送A/D由软件控制计数，按照工业标准完成12位模/数转换。

二、工作原理
微波虽然有许多和无线电波不同的地方，但就电磁波的本质来说，仍然具有波动的某些共同特点，反射、折射、绕射、干涉、偏振以及能量传递等方面仍显示出波动的通性。我们正是充分利用它的这一通性，模仿光学实验的基本方法，开展了下列几个极有意义的实验，以培养学生的基本技能和加深对电磁波的认识。

三、系统成套性
DH926U型微波分光仪自动测试系统主要包含DH926B型微波分光仪、DH926AD型数据采集仪及DH1121B型三厘米固态信号源三部分。下面分述每部分仪器的成套性：
1．DH926B型微波分光仪的成套性
序号
名称
数量
1
分度转台
1
2
喇叭天线（矩形）
2
3
可变衰减器
1
4
晶体检波器
1
5
视频电缆
1
6
反射板
2
7

单缝板
1
8

双缝板
1
9
半透射板
1
10

模拟晶体（模拟晶体及支架）
1
11
读数机构
1
12
支座
1
13
支柱
4
14
模片
1
2．DH926AD型数据采集仪的成套性
序号
名称
数量
1
主机
1
2
光栅
3
3
通道电缆线
3
4
USB电缆线
1
5
保险丝管（0.5A）
2
6
电源线
1
7
视频电缆
1
8
配套光盘（含硬件驱动、应用软件、使用说明等）
1
3．DH1121B型三厘米固态信号源的成套性
序号
名称
数量
1
主机
1
2
振荡器/隔离器单元
1
3
保险丝管（0.5A，1A）
各1
4
电源线
1
其中，DH1121B型三厘米固态信号源的三厘米固态振荡器发出的信号具有单一的波长（出厂时信号调在λ=32.02mm上），这种微波信号就相当于光学实验中要求的单色光束。
DH926B型微波分光仪的喇叭天线的增益大约是20分贝，波瓣的理论半功率点宽度大约为：H面是20°，E面是16°。当发射喇叭口面的宽边与水平面平行时，发射信号电矢量的偏损方向是垂直于水平面的；可变衰减器用来改变微波信号幅度的大小，衰减器的度盘指示越大，对微波信号的衰减也越大；晶体检波器可将微波信号变成直流信号或低频信号（当微波信号幅度用低频信号调制时）。
当以上这些元件连接时，各波导端应对齐。如果连接不正确，则信号传输可能受破坏。

四、机械结构的安装与调整
1．DH926B型微波分光仪分度转台的安装与调整：
本仪器为了便于运输、包装，出厂包装时将分度转台做了必要的拆卸，用户在使用前需做如下安装与调整。
（l）基座（即喷漆的大圆盘）的安装：
将Φ40.5的孔向上，将四个支脚按图安置在基座上。
（2）固定臂的安装：
在包装箱中将固定臂取出，将固定臂头部的 4个M5螺钉通过基座（即喷漆的大圆盘）四个沉孔拧入固定臂，并将指针摆正。
（3）活动臂的安装：
将喷漆的大圆盘上的滚花螺钉松开后，将活动臂刹车盘下的三个M4螺钉拧下，把刹车盘插入铜制刹车片中，活动臂轴心对准大圆盘中心，再把三个M4螺钉从大圆盘底面拧紧，使活动臂能自由旋转。拧紧滚花螺钉即可使活动臂紧固，松开滚花螺钉即可使活动臂自由旋转。
（4）铝制支柱的安装：
包装箱内有四根不同长度的铝制支柱，将其中最长的一根旋入固定臂螺孔中；次长的一根旋入活动臂（即可水平摆动的臂）螺孔中；次短的一根在做迈克尔逊干涉实验时再旋入基座的螺孔中，实验完成后随时取下；最短的一根旋入读数机构滑行螺母的螺孔中。
（5）发射和接收喇叭天线的安装：
将发射喇叭天线（即带有一段与波导法兰相同的短波导喇叭天线）通过上面的Φ10钢柱插入旋在固定臂上的铝制支柱的Φ10孔中。可变衰减器直接安装在发射喇叭天线和DH1121B型三厘米固态信号源振荡器之间，并大致使喇叭天线口对正工作平台中心（即刻有0～180～0的圆盘），然后将铝制支柱上的蝶形螺钉拧紧。
接收喇叭天线用 4个M4×8的螺钉将检波器固定在一个可旋绕天线轴线旋转的波导段上。连接好后，通过波导段上的Φ10钢柱插入活动臂上铝制支柱的Φ10孔中，并大致使喇叭口对正工作平台中心，拧紧蝶形螺钉。
（6）整机机械调整：
首先旋转工作平台使0刻线与固定臂上指针对正，再转动活动臂使活动臂上的指针对正在工作平台 180刻线，然后将安装在基座上的滚花螺钉拧紧，使活动臂不易自动摆动（即锁紧）。
用一根细线绳，拉紧在发射、接收两个喇叭天线之间，先使喇叭天线上刻的短刻线（每个喇叭上和法兰上都有刻线）成一直线。以细绳为准绳，通过水平转动两个天线的角度来实现。然后，用一块反射板（本仪器所带的成套件）或一块大三角板垂直放在工作平台上，并使垂足通过工作平台中心。此时，看细线是否正与反射板或三角板垂直平台平面的一边正好靠上（允许误差2mm）。如不符合规定要求，可重新调整固定臂的安装角度和指针，也可稍微摆动活动臂，使细线正与垂边靠上，然后调整活动臂上的指针位置，使其指向180刻线。
（7）成套件的安装：
1）模拟晶体的调整：
出厂前初步做过调整，但由于运输振动铝制球会串动，用户在使用前需对其进行调整。晶格常数设计为4mm，成套件中备有一叉形（梳形）模片，利用模片分别上下一层层拨动铝球，使球进入叉槽中，即可调好。
2）其它成套件的安装调整工作可在做各项实验时，用户根据后面所述的使用方法进行。
2．DH1121B型三厘米固态信号源的安装与调整：
将固态信号源的振荡器用M4×14的螺钉固定在DH926B型微波分光仪喇叭天线的可变衰减器上。
3．DH926AD型数据采集仪的安装与调整：
首先将DH926AD型数据采集仪配套的三个光栅分别安装在DH926B型微波分光仪的预留的相应位置上。然后将视频电缆的两端分别接在DH926AD型数据采集仪的检波输入和DH926B型微波分光仪的接收喇叭天线连接的检波器插座上。最后根据每个实验的不同内容，将通道电缆线的两端分别连接到光栅和数据采集仪的相应通道输入口上。
(后改装光栅的安装)
1. 大刻度盘光栅安装
首先用螺丝刀拧下大刻度盘上的4个M4的沉头螺钉，双手抬起刻度盘将其放在桌面上，如下图。从附件中取3个M3×10的沉头螺钉穿过大刻度盘中圈的3个沉孔，再取3个M3×14的升高柱从盘底拧紧3个沉头螺钉。把盘底翻转向上
取大环有机板光栅，使其三个孔对准三个升高柱，用3个M3×6的柱头螺钉加垫片压紧光栅，如下图：
将大刻度盘翻转放回活动臂原位(小心不要碰坏有机板)，拧紧4个M4沉头螺钉要。将活动臂光栅架如下图对准光栅，使有机板光栅被挟在传感器糟口中间，拧紧架上4个顶丝使光栅架牢固。取一根通道线，一头插在活动臂光栅架上，另一头插在DH926AD的1通道上。
2. 读数机构光栅安装
用小螺丝刀拧松读数机构摇把刻度盘上的顶丝，取下小刻度盘。从附件中取小有机板光栅，撕开不干胶，中心孔对准小刻度盘上中心孔粘牢(注意粘之前把小刻度盘擦干净，以免粘不牢)。将小刻度盘放回原位拧紧顶丝。
从附件中取小弯件插座挟在摇把下方底座上，拧紧顶丝使其牢固。如上图，
将传感器架用一个M3×4的沉头螺钉固定在支座上，如上图。取一根通道线，一头插在读数机构五芯插座上，另一头插在DH926AD的2通道上。
3. 喇叭光栅安装
将接收喇叭取下，拧下喇叭座下的4个M4柱头螺钉，将开口有机板光栅插入，拧紧4个螺钉(注意安装方向)，如上图。
将接收喇叭支柱上的锁紧螺钉拧下，将喇叭传感器支架如上图穿入支柱，再将接收喇叭插回支柱，调整好方向及角度把锁紧螺钉拧回原位并锁紧。抬高传感器支架使有机板光栅位于传感器糟口中间，锁紧铝块上的蝶形螺钉使其牢固在支柱上。取一根通道线，一头插在铝块下方的五芯插座上，另一头插在DH926AD的3通道上。
五、软件安装
在您进行完系统机械结构的安装与调整后，您需要开启准备与本套系统相连的计算机。打开计算机，进入Windows操作系统后，在电脑光驱中放进DH926AD型数据采集仪配套的光盘。察看光盘内容，您可在光盘上看到三个文件夹，分别是“驱动程序”、“应用软件”和“使用说明”（如图1）。首先安装硬件驱动程序，然后安装应用软件。您也可进入使用说明察看本套测试系统的软硬件说明。
图1 光盘内容
1．安装驱动程序
将DH926AD型数据采集仪提供的USB电缆线两端分别接到数据采集仪的USB口和计算机的USB口上，此时，计算机屏幕上会出现“Windows正在安装新硬件的软件”提示（如图2），点击“下一步”按钮，出现“搜索驱动程序”对话

图2 安装新硬件的软件提示
图3搜索驱动程序提示
框（如图3），点击对话框中的“浏览”按钮，选择正确驱动程序路径，光盘上的驱动程序文件夹（如图4），此时，点击“下一步”按钮，驱动程序即被成功地安装到系统中（如图5）。DH926AD型数据采集仪面板上的USB指示灯亮（蓝色）。
图4选择正确驱动程序路径

图5 安装完毕界面

2．应用软件安装
打开光盘（如图1）上“应用软件”文件夹，您可看到三个文件夹和三个文件（如图6），

图6“应用软件”文件夹
双击Setup.exe图标，即开始安装应用软件。安装应用软件过程中，首先出现的界面如下图（图7）。其中“C:\Program Files\USB\” 栏中显示的是软件的默认安装路径，您也可以点击“Browse”按钮改变本软件安装路径。当您选定安装路径后，点击“Next”按钮，即刻开始软件安装。安装完毕后，
图7 安装首界面
图8 安装完毕界面
出现安装完毕界面（如图8）。点击“Finish” 按钮，退出当前界面。此时，您可在Windows界面的“开始——程序——USB——USB”找到该软件的可执行文件USB（如图9）。单击USB图标，运行该应用软件。
图9 应用软件快捷方式
六、使用方法
应用软件以七个典型的波动实验来说明本套教学仪器的使用方法，用户可根据情况或再增加适当的附件做更多的实验。例如选用DH30003型栅网组件与本系统组合使用时，满足相应的条件就可得到线极化、圆极化和椭圆极化的电磁波，通过三种极化波的产生、检测，帮助学生了解电波极化的概念；选用DH30002型极化天线组件与本系统组合使用时，可用于多种电磁波实验，产生圆极化波，实现圆极化波反射和折射特性的实验……

1．反射实验：
电磁波在传播过程中如遇到障碍物，必定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。
1）系统构建指南：
系统构建时，如图13，开启DH1121B型三厘米固态信号源。DH926B型微波分光仪的两喇叭口面应互相正对，它们各自的轴线应在一条直线上，指示两喇叭位置的指针分别指于工作平台的0-180刻度处。将支座放在工作平台上，并利用平台上的定位销和刻线对正支座，拉起平台上四个压紧螺钉旋转一个角度后放下，即可压紧支座。反射全属板放到支座上时，应使金属板平面与支座下面的小圆盘上的90-90这对刻线一致，这时小平台上的0刻度就与金属板的法线方向一致。
将DH926AD型数据采集仪提供的USB电缆线的两端根据具体尺寸分别连接
图13 反射实验
到数据采集仪的USB口和计算机的USB口，此时，DH926AD型数据采集仪的USB指示灯亮（蓝色），表示已连接好。然后打开DH926AD型数据采集仪的电源开关，电源指示灯亮（红色），将数据采集仪的通道电缆线两端分别连接到DH926B型微波分光仪分度转台底部的光栅通道插座和数据采集仪的相应通道口上（本实验应用软件默认为通道1）。最后，察看DH1121B型三厘米固态信号源的“等幅”和“方波”档的设置，将DH926AD型数据采集仪的“等幅/方波”设置按钮等同于DH1121B型三厘米固态信号源的设置。
转动微波分光仪的小平台，使固定臂指针指在某一刻度处，这刻度数就是入射角度数，然后转动活动臂在DH926AD型数据采集仪的表头上找到一最大指示，此时微波分光仪的活动臂上的指针所指的刻度就是反射角度数。如果此时表头指示太大或太小，应调整微波分光仪微波系统中的可变衰减器或晶体检波器，使表
头指示接近满量程做此项实验。入射角最好取30°至65°之间，因为入射角太大或太小接收喇叭有可能直接接收入射波。做这项实验时应注意系统的调整和周围环境的影响。
2）软件指南：运行应用软件，出现如下启动界面（如图14）。
图14 启动界面
在启动界面上点击“进入”按钮，进入系统“主菜单”，选择菜单项“微波物理实验”（如图15），您可看到十个子菜单项。单击第一个子菜单项“反射实验”，
图15 系统主菜单
屏幕上会出现“建议” 提示框（如图16），这是应用软件根据实验内容建议您选

图16 “建议”提示框
择的“采集点数”和“脉冲通道”，单击“OK”按钮，进入“输入采集参数”界面（见图17），建议采用我们推荐的“采集点数和通道号”，这样有利于更好观察采集过程及处理数据。如果您未做选择直接点击了“试采集”或“正式采集”按钮，“采集点数和通道号”则按照我们建议的默认值“采集点数为120，通道号为 1”选择。在您选择好“采集点数和通道号”后，DH926AD型数据采集仪相应通道指示灯亮（绿色），软件进入采集过程界面。

图17 输入采集参数
如果您想预览一下采集过程，您可点击“试采集”按钮，屏幕上便会出现“试采集界面”（如图18）。“试采集”的采集过程界面比“正式采集”过程界面简单，
图18 试采集界面
功能键很少，不对采集数据进行处理，相应的功能键与“正式采集”采集过程界面中的功能按钮功能相同，此处不再赘述，仅讲解“正式采集”采集过程界面的功能按钮使用及实验结果处理。

注：如果您先点击了“试采集”按钮进行了试采集，退出“试采集”采集过程界面后，您要开始“正式采集”之前，务必要把实验装置恢复到本实验的初始状态，方可继续进行“正式采集”工作！否则会对实验结果引入很大的误差！

当点击“正式采集”按钮，屏幕上便会出现正式采集过程界面（如图19）。“采
图19 正式采集界面
集过程”界面中，“绘图框”内显示以采集点数为横坐标、电压值为纵坐标的坐标轴。此时，察看小平台，固定臂指针指在某一角度处，这角度数就是入射角，将入射角度的值填入绘图框下方的“需要您输入的参数”中“入射角”一栏中，以便采集结束后计算“反射角”的值。如果您此时点击“开始采集”按钮，屏幕上会出现“是否保存？”界面（如图20），如果您是首次采集，请单击“开始新

图20 “是否保存”界面
的采集按钮”。如果您刚刚已进行了采集工作，您就要考虑是否对刚刚的采集过程进行保存，若保存，请单击“保存”按钮；若不保存，请单击“开始新的采集”按钮。
如果您刚刚选择了“开始新的采集”，屏幕上便会出现一个提示框（如图21），提示您当前要进行的操作 。单击“OK”按钮，开始实时采集信号变化并

图21 提示框
绘图。采集过程中，DH926AD型数据采集仪的USB指示灯连续闪动（蓝色），表示采集过程正在继续。应用软件屏幕上的信号灯颜色也随着实验的继续进行红色、绿色切换。您需要顺时针匀速转动DH926B型微波分光仪的活动臂，随着活动臂的移动，采集点数依次增加，当您停止移动活动臂，绘图框会保持原来的状态直到您再次开始移动活动臂。这个过程中，您便可在绘图框中实时观察到信号变化（如图22）。当采集过程中的已采集的脉冲变化等于您在进入
图22 采集示例
采集过程界面之前设定的采集点数时，屏幕上会出现“此次采集完毕”的采集结束提示框（如图23）。如果您想对采集过程中可以求得的参数有所了解，请点击采

图23 采集结束提示框 图24警告提示框
集界面中的“计算结果”按钮，如果您未输入需要您输入的参数，屏幕上会出现“请输入入射角”的警告提示框（如图24）。您重新输入入射角后，再次按下“计算结果”按钮，系统软件会根据您提供的已知量及采集过程中的数据，将本实验待求参数理论值和根据实际采集过程处理得到的参数——“反射角”的值分别显示在屏幕的“参数理论值”及“经采集求得的参数”框内（见图25）。
图25 计算结果示例
采集结束后，如果您想对采集的数据进行保存，点击“保存数据”按钮，屏幕上首先出现“将采集过程保存成数据文件”的提示框（见图26），单击“OK”

图26 保存提示
后，出现“保存数据对话框”（见图27），默认存储路径为本软件安装的根目录，

图27 保存数据对话框
输入数据文件名，点击“保存”按钮，文件即按照您所输入的文件名，以“.txt”为扩展名将采集数据保存成文本文件。
采集结束后，如果您想对采集过程中所描绘图形进行打印，点击“打印”按钮，屏幕上首先出现“打印”对话框（如图28）。在“Printer Info”栏中，“Name:”
图28 打印对话框
图29 打印机属性设置
项中显示的是当前与计算机相连的默认打印机型号，可以点击“Properties”按钮对打印机属性进行设置（如图29），属性页中包含对打印机所用纸张等属性的设置，进行设置或使用默认设置后，单击“确定”或“取消”按钮，退出属性页。然后将“Print to file”复选框选中选项去掉（如图30），如果选中，则不通过打印机输出，而是将图形信息保存成文件。接着对“Graphics Options”栏中的图形输出的“Width” （宽度）、“Height”（高度）、“Horizontal offset”（水平偏移）和“Vertical
图30 复选框设置
在采集过程中，如果您点击了“终止采集”按钮，本次采集即被终止，但在这个过程中，您所采集到的数据未必能对通过本实验可求得的参数进行准确计算，如果您不想了解计算结果，您便可终止采集过程，屏幕上会出现“此次采集完毕”的采集结束提示框（如图23）。
采集过程停止后，绘图框中仍显示刚刚进行的采集过程，如果您再次开始采集工作，绘图框上的绘图线条会以有别于上次采集过程的线条颜色显示（如果上次绘图线条为红色，则此次绘图线条为蓝色，反之亦然）。如果您认为重新开始采集过程需要清除原绘图区域信息，重新显示采集过程，您可点击“清屏”按钮，绘图框恢复到初始状态。
如果您认为应该开始新的工作或适当休息一下，您可点击“离开”按钮，屏幕回到系统主菜单界面（如图15）。

2. 单缝衍射实验：
如下图（图31）所示，当一平面波入射到一宽度和波长可比拟的狭缝时，就要发生衍射的现象。在缝后面出现的衍射波强度并不是均匀的，中央最强，同时也最宽。在中央的两侧衍射波强度迅速减小，直至出现衍射波强度的最小值，即一级极小，此时衍射角为，其中是波长，是狭缝宽度。两者取同一长度单位，然后，随着衍射角增大，衍射波强度又逐渐增大，直至出现一级极大值，角度为：。

a
φφ

图31 单缝衍射原理

1）系统构建指南：
系统构建时，如图32，开启DH1121B型三厘米固态信号源。首先需要调整DH926B型微波分光仪单缝衍射板的缝宽，当该板放到支座上时，应使狭缝平面与支座下面的小圆盘上的90-90刻线一致。转动小平台使固定臂的指针在小平台的180刻度处，此时小平台的0刻度就是狭缝平面的法线方向。这时调整信号电平使DH926AD型数据采集仪表头指示接近满刻度。根据微波波长和缝宽算出一级极小和一级极大的衍射角，并与实验曲线上求得的一级极小和极大的衍射角进行比较。

图32 单缝衍射实验布置
此实验曲线的中央较平，甚至还有稍许的凹陷，这可能是由于衍射板还不够大之故，但这对实验结果影响并不明显。将DH926AD型数据采集仪提供的USB电缆线的两端根据具体尺寸分别连接到数据采集仪的USB口和计算机的USB口，此时，DH926AD型数据采集仪的USB指示灯亮（蓝色），表示已连接好。然后打开DH926AD型数据采集仪的电源开关，电源指示灯亮（红色），将数据采集仪的通道电缆线两端分别连接到DH926B型微波分光仪分度转台底部的光栅通道插座和数据采集仪的相应通道口上（本实验应用软件默认为通道1）。最后，察看DH1121B型三厘米固态信号源的“等幅”和“方波”档的设置，将DH926AD型数据采集仪的“等幅/方波”设置按钮等同与DH1121B型三厘米固态信号源的设置。
2）软件指南：
本实验在软件运行过程中出现的界面和提示窗口均与上述“反射实验”类似，相似之处不再使用具体图片说明，不同之处继续引用图片说明。
如果当前界面为系统“主菜单”，即选择菜单项“微波物理实验”的第二个子菜单项“单缝衍射实验”，会出现“建议” 提示框（如图33），这是应用软件根据实验内容建议您选择的“采集点数”和“脉冲通道”，单击“OK”按钮，进入
图33 “建议”提示框
“输入采集参数”界面，建议采用我们推荐的“采集点数和通道号”，这样有利于更好观察采集过程及处理数据。如果您未做选择直接点击了“试采集”或“正式采集”按钮，“采集点数和通道号”则按照我们建议的默认值“采集点数为60，通道号为 1”选择。在您选择好“采集点数和通道号”后，DH926AD型数据采集仪相应通道指示灯亮（绿色），软件进入采集过程界面。
如果当前界面不是系统“主菜单”，切换到系统“主菜单”界面后，按照上述操作进行即可。如果您想预览一下采集过程，您可点击“试采集”按钮，“试采集”的采集过程界面比“正式采集”过程界面简单，功能键很少，不对采集数据进行处理，相应的功能键与“正式采集”采集过程界面中的功能按钮功能相同，此处不再赘述，仅讲解“正式采集”采集过程界面的功能按钮使用及实验结果处理。

注：如果您先点击了“试采集”按钮进行了试采集，退出“试采集”采集过程界面后，您要开始“正式采集”之前，务必要把实验装置恢复到本实验的初始状态，方可继续进行“正式采集”工作！否则会对实验结果引入很大的误差！

当点击“正式采集”按钮，屏幕上便会出现正式采集过程界面（如图34）。
图34 正式采集界面
“采集过程”界面中，“绘图框”内显示以采集点数为横坐标、电压值为纵坐标的坐标轴。此时，察看单缝宽度和微波波长，将其值填入绘图框下方的“需要您输入的参数”中“单缝宽度”和“微波波长”相应栏中，以便采集结束后计算“1级极小衍射角”和“1级极大衍射角”的值。如果您此时点击“开始采集”按钮，屏幕上会出现“是否保存？”界面，如果您是首次采集，请单击“开始新的采集按钮”。如果您刚刚已进行了采集工作，您就要考虑是否对刚刚的采集过程进行保存，若保存，请单击“保存”按钮；若不保存，请单击“开始新的采集”按钮。
如果您刚刚选择了“开始新的采集”，屏幕上便会出现一个提示框，提示您当前要进行的操作 。单击“OK”按钮，开始实时采集信号变化并绘图。采集过程中，DH926AD型数据采集仪的USB指示灯连续闪动（蓝色），表示采集过程正在继续。应用软件屏幕上的信号灯颜色也随着实验的继续进行红色、绿色切换。您需要顺时针或逆时针（但只能沿一个方向）匀速转动DH926B型微波分光仪的活动臂，随着活动臂的移动，采集点数依次增加，当您停止移动活动臂，绘图框会保持原来的状态直到您再次开始移动活动臂。这个过程中，您便可在绘图框中实时观察到信号变化。当采集过程中的已采集的脉冲变化等于您在进入采集过程界面之前设定的采集点数时，屏幕上会出现“此次采集完毕”的采集结束提示框。如果您想对采集过程中根据采集得到的数据可以求得的参数有所了解，请点击正式采集界面中的“计算结果”按钮，如果您未输入需要您输入的“单缝宽度”和“微波波长”参数，切记这两个参数的单位默认为“厘米”。屏幕上会出现“请输入参数”的警告提示框（如图35）。重新输入入射角后，再次按下“计算结果”按钮，系统软件会根据您提供

图35 警告提示框
的已知量及采集过程中的数据，将本实验待求参数理论值和根据实际采集过程处理得到的参数——“1级极小衍射角”和“1级极大衍射角”参数的值分别显示在屏幕的“参数理论值”及“经采集求得的参数”框内（如图36）。
图36 计算结果示例
采集结束后，如果您想对采集的数据进行保存，点击“保存数据”按钮，屏幕上首先出现“将采集过程保存成数据文件”的提示框，单击“OK”后，出现“保存数据对话框”，默认存储路径为本软件安装的根目录，输入数据文件名，点击“保存”按钮，文件即按照您所输入的文件名，以“.txt”为扩展名将采集数据保存成文本文件。
在采集过程中，如果您点击了“终止采集”按钮，本次采集即被终止，但在这个过程中，您所采集到的数据未必能对通过本实验可求得的参数进行准确计算，如果您不想了解计算结果，您便可终止采集过程，屏幕上会出现“此次采集完毕”的采集结束提示框。
采集过程停止后，绘图框中仍显示刚刚进行的采集过程，如果您再次开始采集工作，绘图框上的绘图线条会以有别于上次采集过程的线条颜色显示（如果上次绘图线条为红色，则此次绘图线条为蓝色，反之亦然）。如果您认为重新开始采集过程需要清除原绘图区域信息，重新显示采集过程，您可点击“清屏”按钮，绘图框恢复到初始状态。

3．双缝干涉实验：
b
a
φ
a
如下图（图37）所示，当一平面波垂直入射到一金属板的两条狭缝上，则每一条狭缝就是次级波波源。由两缝发出的次级波是相干波，因此在金属板的后面空间中，将产生干涉现象。当然，光通过每个缝也有衍射现象。因此本实验将是衍射和干涉两者结合的结果。为了主要研究来自双缝的两束中央衍射波相互干涉的结果，这里设为双缝的间距，仍为缝宽，接近波长，例如：，
图 37双缝干涉原理
，这时单缝的一级极小衍射角接近53度。因此取较大的，则干涉强度受单缝衍射的影响小；反之，当较小时，干涉强度受单缝衍射影响大。干涉加强的角度为：，式中；干涉减弱的角度为：，式中，。本演示实验中，我们只对1级极大干涉角和0级极小干涉角做了讨论。当取不同的值，实验结果可通过采集过程表达出来，此处不再赘述。
1）系统构建指南：
系统布置同单缝衍射实验布置，如图38，仅将DH926B型微波分光仪小平台上的单缝衍射板用双缝干涉板代替。调整过程也相同。
将DH926AD型数据采集仪提供的USB电缆线的两端根据具体尺寸分别连接到数据采集仪的USB口和计算机的USB口，此时，DH926AD型数据采集仪的USB指示灯亮（蓝色），表示已连接好。然后打开DH926AD型数据采集仪的电源开关，电源指示灯亮（红色），将数据采集仪的通道电缆线两端分别连接到DH926B
图38 双缝衍射实验
型微波分光仪分度转台底部的光栅通道插座和数据采集仪的相应通道口上（本实验应用软件默认为通道1）。最后，察看DH1121B型三厘米固态信号源的“等幅”和“方波”档的设置，将DH926AD型数据采集仪的“等幅/方波”设置按钮等同与DH1121B型三厘米固态信号源的设置。
由于干涉板横向尺寸小，所以当取得较大时，为了避免接收喇叭直接收到发射喇叭的发射波或通过板的边缘过来的波，活动臂的转动角度应尽量小些。
2）软件指南：
软件操作也与单缝衍射实验操作基本相同，如果当前界面为系统“主菜单”，选择菜单项“微波物理实验”的第三个子菜单项“双缝干涉实验”。采集过程中，您需要顺时针或逆时针（但只能沿一个方向）匀速转动DH926B型微波分光仪的活动臂，随着活动臂的移动，采集点数依次增加，当您停止移动活动臂，绘图框会保持原来的状态直到您再次开始移动活动臂。不同之处是在您已完成采集过程后，如果您想对采集过程中“双缝干涉实验”根据采集到的数据可以求得的参数有所了解，请在绘图框下方的“需要您输入的参数”一栏中分别输入“缝宽度”和“微波波长”及“缝间距”三个参数的值，切记这三个参数的单位默认为“厘米”。而后，当您按下“计算结果”按钮，系统软件会根据您提供的已知量及采集过程中的数据，将本实验待求参数理论值和根据实际采集过程处理得到的参数——“1级极大干涉角”和“0级极小干涉角”的值分别显示在屏幕的“参数理论值”及“经采集求得的参数”框内。

4．迈克尔逊干涉实验：
如下图（图39）所示，在平面波前进的方向上放置成45度的半透射板，将入射波分成两束波，一束被反射沿方向传播，另一束被折射沿方向传播。后由于、方向上全反射板的作用，两列波就再次回到半透射板，又分别经同样的折射和反射，最后到达接收喇叭处。于是接收喇叭收到两束同频率，振动方向一致的两列波。如果这两列波的相位相差为的整数倍，则干涉加强；当相位相差为的奇数倍时，干涉减弱。因此在方向上放一固定的全反射板，让方向的全反射板可移动，当表头指示从一次极小变到又一次极小时，方向的反射板就移动（为波长）的距离．因此由这个距离就可求得平面波的波长。
B（可移反射板）

发射喇叭
接收喇叭
A（固定反射板）

图39 迈克尔逊干涉原理
1） 系统构建指南：
如图40，使DH926B型微波分光仪两喇叭口面互成90度，半透射板与两喇叭轴线互成45度，将读数机构通过它本身上带有的两个螺钉旋入底座上相应的旋孔，使其固定在底座上。然后，在读数机构和平台上分别插上全反射板，使固
图40 迈克尔逊干涉布置
定的全反射板的法线与接收喇叭的轴线一致，可移动的全反射板的法线与发射喇叭轴线一致。将DH926AD型数据采集仪提供的USB电缆线的两端根据具体尺寸分别连接到数据采集仪的USB口和计算机的USB口，此时，DH926AD型数据采集仪的USB指示灯亮（蓝色），表示已连接好。然后打开DH926AD型数据采集仪的电源开关，电源指示灯亮（红色），将数据采集仪的通道电缆线两端分别连接到DH926B型微波分光仪读数机构的光栅通道插座和数据采集仪的相应通道口上（本实验应用软件默认为通道2）。最后，察看DH1121B型三厘米固态信号源的“等幅”和“方波”档的设置，将DH926AD型数据采集仪的“等幅/方波”设置按钮等同与DH1121B型三厘米固态信号源的设置。
实验时，将可移动的全反射板移到读数机构的20刻度一端，在此附近测出一个极小幅度的位置，然后沿读数机构70刻度的一端旋转读数机构上的手柄使可移动的全反射板随之匀速移动，从DH926AD型数据采集仪表头上测出个极小幅度值，同时从读数机构上得到相应的位移读数，从而求得可移动的全反射板的移动距离为，根据上述实验原理，求得波长。

2）软件指南：
软件操作也与上述三个实验操作基本相同，不同的地方有如下几点：
a)如果当前界面为系统“主菜单”，选择菜单项“微波物理实验”的第四个子菜单项“迈克尔逊干涉实验”，屏幕上会出现“建议采集点数”和“建议采集通道”提示框，单击“OK”按钮，进入“采集点数和通道选择”界面，您可根据之前的提示信息选择“采集点数和通道号”。值得一提的是此处的选择的“通道号及采集点数”与上述三个实验的脉冲通道及采集点数差别很大，最好按照提示信息选择，否则就不能采集到理想的实验数据并得到准确的实验结果。采集过程中，从DH926B型微波分光仪读数机构20刻度一端向读数机构70刻度的一端旋转读数机构上的手柄，使可移动的全反射板随之匀速移动。
b)在您已完成采集过程后，如果您想对采集过程中“迈克尔逊干涉实验”根据采集到的数据可以求得的参数有所了解，请在绘图框下方的“需要您输入的参数”一栏中输入“理论微波波长”参数值，切记这个参数的单位默认为“厘米”。而后，当您按下“计算结果”按钮，系统软件会根据采集过程中的数据，将本实验根据实际采集过程处理得到的参数——“微波波长”和“相位常数”的值分别显示在屏幕的“经采集求得的参数”框内，其中“微波波长”的值可以和您输入的“理论微波波长”进行比较。

5．无损介质介电常数实验：
利用相干波的原理，把具有厚度为的待测介电常数的介质板样品放在固定全反射板或可移动的全反射板处，（注：需紧贴固定全反射板或可移动全反射板），由于待测介电常数的介质板的引入，使DH926AD型数据采集仪表头零指示不再为零，在移动可移动的全反射板一定距离L后，DH926AD型数据采集仪表头再次指示为零。最后根据可动全反射板移动的距离L的值引起的相位变化得出待测介质板的介电常数值。
1）系统构建指南：
系统布置同迈克尔逊干涉实验布置，调整过程也相同。将DH926AD型数据采集仪提供的USB电缆线的两端根据具体尺寸分别连接到数据采集仪的USB口和计算机的USB口，此时，DH926AD型数据采集仪的USB指示灯亮（蓝色），表示已连接好。然后打开DH926AD型数据采集仪的电源开关，电源指示灯亮（红色），将数据采集仪的通道电缆线两端分别连接到DH926B型微波分光仪读数机构的光栅通道插座和数据采集仪的相应通道口上（本实验应用软件默认为通道2）。不同之处是实验开始时，无需放置待测介电常数的介质板，而在软件数据采集过程中，软件提示您需要放上待测介质板时，请将介质板紧贴DH926B型微波分光仪固定全反射板或可移动全反射介质板放置即可。
2）软件指南：
软件操作也与上述四个实验操作基本相同，如果当前界面为系统“主菜单”，选择菜单项“微波物理实验”的第五个子菜单项“无损介质介电常数实验”，屏幕上会出
