  《建筑制图与识图》第02章在线测试

 《建筑制图与识图》第02章在线测试
剩余时间：
8:51

窗体顶端
 答题须知：1、本卷满分20分。
           2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
           3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）
 1、距空间不在同一平面上四个点等距的点的轨迹是
A、直线
B、平面
C、曲线
D、点

 2、已知点A在H面上且距三投影轴等距，它的三面投影的位置是
A、在投影面上
B、在投影轴上
C、在投影原点
D、a在投影原点，a′、a″在投影轴上

 3、求点K至直线AB的距离实长，直线AB在投影体系处于什么位置时就可以直接从投影图上量取实长?
A、直线AB为一般位置时
B、直线AB为正垂线时
C、直线AB为水平线时
D、直线AB为正平线时

 4、当两条交叉线的公垂线为一铅垂线时，其两条直线的位置是
A、两条一般位置直线
B、两条水平线
C、两条侧平线
D、两条正平线

 5、作一平面与已知一般位置平面垂直，该平面不可能是
A、平行面
B、一般位置平面
C、正垂面
D、侧垂面

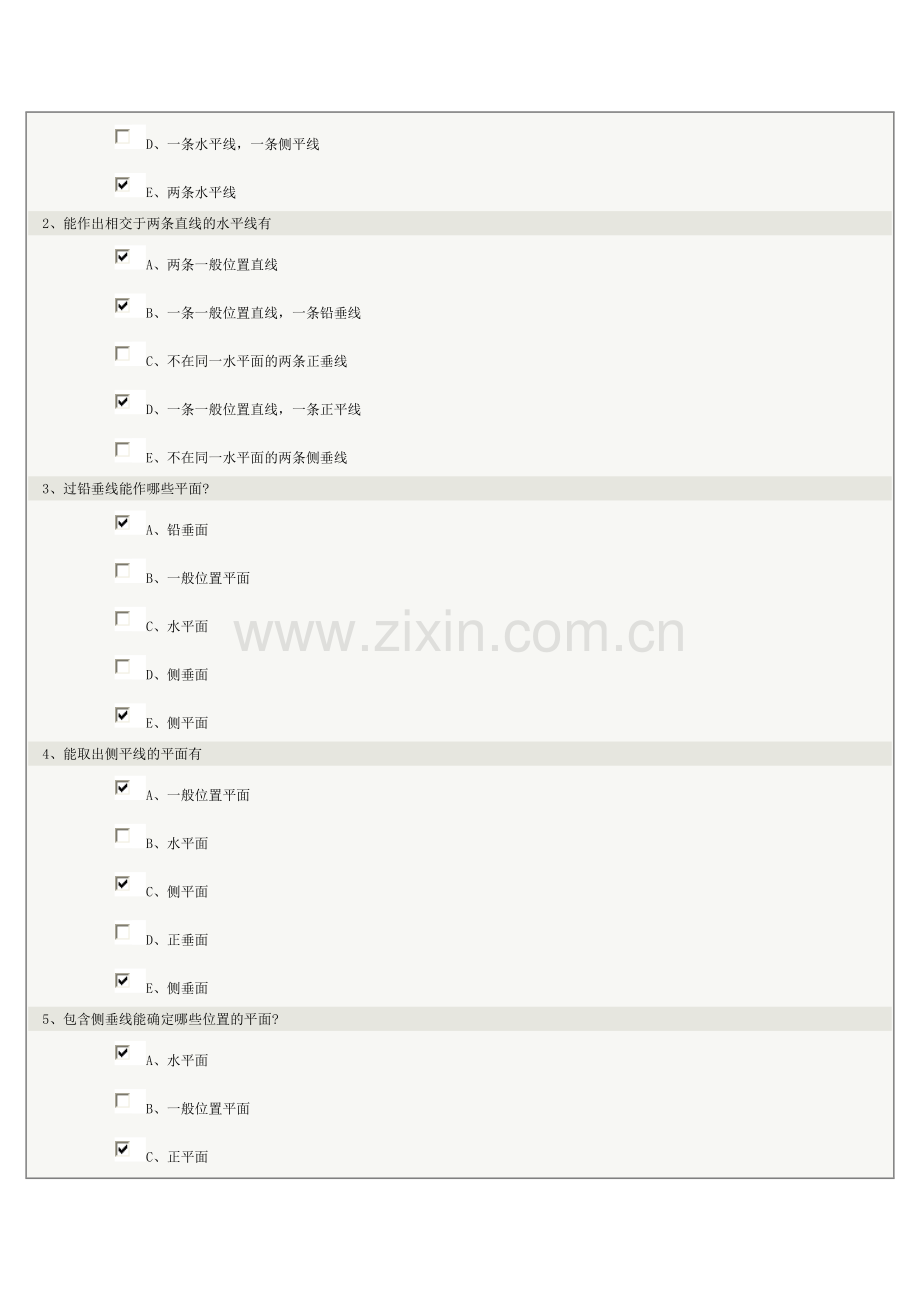

第二题、多项选择题（每题2分，5道题共10分）
 1、当两条交叉直线的公垂线是一条特殊位置直线时，其两条直线的位置是
A、两条一般位置直线
B、一条正垂线，一条一般位置直线
C、一条正平线、一条水平线
D、一条水平线，一条侧平线
E、两条水平线

 2、能作出相交于两条直线的水平线有
A、两条一般位置直线
B、一条一般位置直线，一条铅垂线
C、不在同一水平面的两条正垂线
D、一条一般位置直线，一条正平线
E、不在同一水平面的两条侧垂线

 3、过铅垂线能作哪些平面?
A、铅垂面
B、一般位置平面
C、水平面
D、侧垂面
E、侧平面

 4、能取出侧平线的平面有
A、一般位置平面
B、水平面
C、侧平面
D、正垂面
E、侧垂面

 5、包含侧垂线能确定哪些位置的平面?
A、水平面
B、一般位置平面
C、正平面
D、侧垂面
E、侧平面

第三题、判断题（每题1分，5道题共5分）
 1、三面投影体系中点的投影规律为长对正、高平齐、宽相等。
正确
错误

 2、直线在三面投影体系中的位置，可分为投影面垂直线、投影面平行线、一般位置线。
正确
错误

 3、两直线的相对位置可分为两直线相交、两直线平行、两直线交叉。
正确
错误

 4、投影面垂直面的投影特征为在所垂直的投影面上积聚成直线, 反映与其它两个投影面的倾角,其它两个投影不反映实形,是面积缩小了的类似形。
正确
错误

 5、若直线垂直于一平面,则该直线必垂直于平面内的一切直线。
正确
错误
