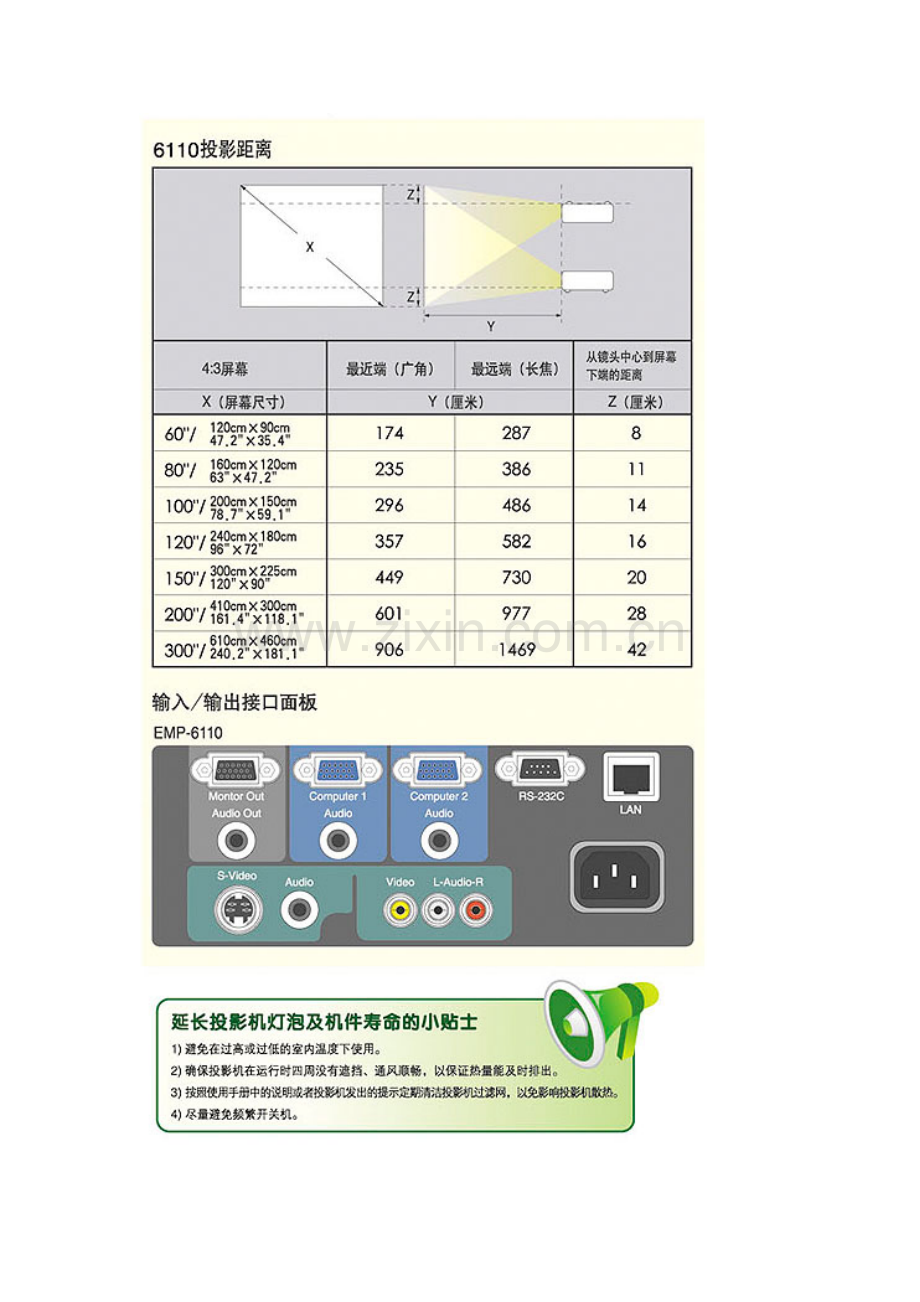

投影幕布尺寸及安装图.doc

2.4.4 统安装示意图：

2.4.4.1电动投影屏幕的安装
投影屏幕安装在教室讲台靠窗户的一边。屏幕高度要让每一排的学生都能清楚地看到投影画面的内容，一般屏幕底边离地面距离为1.5米（当幕布完全展开时，其底部应基本高于坐姿学生的头部，屏幕高度要让每一排的学生都能清楚地看到投影画面的内容），采用挂墙安装方式，先在墙壁相应位置钉上钩型钢膨胀螺钉，然后将幕布挂上即可。（见屏幕挂墙安装示意图）

屏幕挂墙安装示意图

2.4.4.2、投影机安装
投影机吊架统一配备。（具体安装可参照厂商提供的安装手册）
投影机采用吊装方式安装，距离屏幕4.7-5.2米，吊装影机镜头应与墙面悬挂的屏幕上边沿在同一水平线；投影机镜头中心点与投影屏幕中心点在同一垂直线上。（见投影机、屏幕侧面示意图）
投影机
吊架
电动幕幕
5米
投影机、屏幕侧面示意图

选择尺寸合适的安装吊架；安装固定用的螺丝、螺栓拧紧到位。
