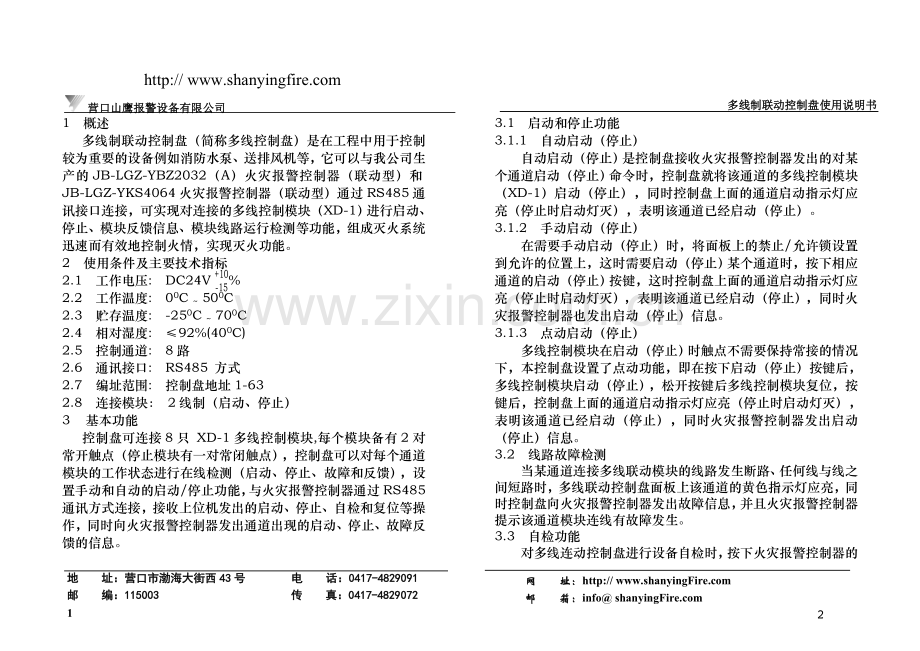

多线制联动控制盘.doc_第2页
第2页 / 共5页


点击查看更多>>
资源描述
多线制联动控制盘 使用说明书 营口山鹰报警设备有限公司 http:// 营口山鹰报警设备有限公司 1 概述 多线制联动控制盘(简称多线控制盘)是在工程中用于控制较为重要的设备例如消防水泵、送排风机等,它可以与我公司生产的JB-LGZ-YBZ2032(A)火灾报警控制器(联动型)和JB-LGZ-YKS4064火灾报警控制器(联动型)通过RS485通讯接口连接,可实现对连接的多线控制模块(XD-1)进行启动、停止、模块反馈信息、模块线路运行检测等功能,组成灭火系统迅速而有效地控制火情,实现灭火功能。 2 使用条件及主要技术指标 2.1 工作电压: DC24V% 2.2 工作温度: 00C ~ 500C 2.3 贮存温度: -250C ~ 700C 2.4 相对湿度: ≤92%(400C) 2.5 控制通道: 8路 2.6 通讯接口: RS485 方式 2.7 编址范围: 控制盘地址1-63 2.8 连接模块: 2线制(启动、停止) 3 基本功能 控制盘可连接8只 XD-1多线控制模块,每个模块备有2对常开触点(停止模块有一对常闭触点),控制盘可以对每个通道模块的工作状态进行在线检测(启动、停止、故障和反馈),设置手动和自动的启动/停止功能,与火灾报警控制器通过RS485通讯方式连接,接收上位机发出的启动、停止、自检和复位等操作,同时向火灾报警控制器发出通道出现的启动、停止、故障反馈的信息。 地 址:营口市渤海大街西43号 电 话:0417-4829091 邮 编:115003 传 真:0417-4829072 1 多线制联动控制盘使用说明书 3.1 启动和停止功能 3.1.1 自动启动(停止) 自动启动(停止)是控制盘接收火灾报警控制器发出的对某个通道启动(停止)命令时,控制盘就将该通道的多线控制模块 (XD-1)启动(停止),同时控制盘上面的通道启动指示灯应亮(停止时启动灯灭),表明该通道已经启动(停止)。 3.1.2 手动启动(停止) 在需要手动启动(停止)时,将面板上的禁止/允许锁设置到允许的位置上,这时需要启动(停止)某个通道时,按下相应通道的启动(停止)按键,这时控制盘上面的通道启动指示灯应亮(停止时启动灯灭),表明该通道已经启动(停止),同时火灾报警控制器也发出启动(停止)信息。 3.1.3 点动启动(停止) 多线控制模块在启动(停止)时触点不需要保持常接的情况下,本控制盘设置了点动功能,即在按下启动(停止)按键后,多线控制模块启动(停止),松开按键后多线控制模块复位,按键后,控制盘上面的通道启动指示灯应亮(停止时启动灯灭),表明该通道已经启动(停止),同时火灾报警控制器发出启动(停止)信息。 3.2 线路故障检测 当某通道连接多线联动模块的线路发生断路、任何线与线之间短路时,多线联动控制盘面板上该通道的黄色指示灯应亮,同时控制盘向火灾报警控制器发出故障信息,并且火灾报警控制器提示该通道模块连线有故障发生。 3.3 自检功能 对多线连动控制盘进行设备自检时,按下火灾报警控制器的 网  址:http:// www.shanyingF 邮 箱:info@ shanyingF                        2 营口山鹰报警设备有限公司 自检键,多线控制盘上的指示灯从上到下应顺序点亮,最一次点亮红灯表示该通道设置了多线控制模块。 4 结构特征 本控制盘是与火灾报警控制器组柜时使用的设备,共分两个部分组成;前面板(483×133mm)、接线板(130×200mm)。 5 安装方式 5.1 装机 5.1.1前面板安装时根据组柜时的要求安装在火灾报警控制器的面板上; 5.1.2接线板安装在火灾报警控制器的后部便于外部接线的部位; 5.1.3前面板与接线板之间的走线位置不应大于1000mm; 5.1.4将接线板与多线控制板用26线排线、4线排线连接; 5.1.5将接线板与火灾报警控制器RS485通讯口连接; 5.1.6将火灾报警控制器DC24V电源连接到本控制盘的DC24V电源输入端子上。 5.2 布线要求 5.2.1 控制盘与XD-1多线联动模块之间单根连线的线路电阻不小于10Ω。 5.2.2 使用连接模块线径不应小于1.5mm2 5.2.3 多线模块与接线板之间两线制,接线后模块工作灯应亮,表明线路接线正确,若不亮接线反过来连接。 6 使用与维护 6.1 系统设置 6.1.1 设备地址设置:地址设置编码开关SA2共7位1-6位有效第7位开关未使用,开关拔到“ON”为1,拔至“OFF”为0,编码开关上1,2,3,4,5,6对应的地址分别为1,2,4,8,16,32。例如:56#地址对应的编码开关状态为图1(a),地址=8+16+32=56#设置完毕后需从新启动系统才有效。 地 址:营口市渤海大街西43号      电 话:0417-4829091 邮 编:115003  1           传 真:0417-4829072 3 多线制联动控制盘使用说明书 图1 a b 6.1.2 设备多线设备通道设置:本机多线通道可设置8个,对使用的多线通道其对应的编码开关置到on的位置上,如1,2,3,4多线通道使用编码开关设定方式见图1b,对未使用的多线通道置到off位置,以免发生多余的故障。 6.1.3 手动允许设置:控制锁置 禁止 位置时不能进行手动操作,置到 允许 位置时可以进行手动操作并且允许指示灯亮,见图2 6.2 系统检查 使用前认真阅读使用说明书,检查系统连线是否有断、短、错等现象,各种设备自身是否有故障,准确无误后,接通电源。 6.2.1 运行指示及允许锁:多线控制盘面板上设有运行指示灯,该灯在正常工作时应闪亮,表示设备处于监控状态,否则设备没有工作;当需要手动控制启动(停止)时需将允许/禁止锁设置到允许的位置上,这时允许指示灯应亮表明允许键盘操作。 6.2.2 通讯:设置火灾报警控制器将多线联动控制盘编入系统,设备地址号输入正确,从新启动系统进入监控状态,观察火灾报警控制器多线联动控制盘是否通讯正常,若显示通讯故障请检查RS485通讯连线是否正确,观察接线板上有2个通讯指示灯,线路正确应闪亮。 网  址:http:// www.shanyingF 邮 箱:info@ shanyingF                        4 营口山鹰报警设备有限公司 6.2.3 自检:按下火灾报警控制器上面的自检按键后,多线联动控制盘上面的通道指示灯应自左向右顺序点亮,运行、允许指示灯同时点亮,自检最后绿灯点亮是指示该通道设置有效,检查是否与设置的相符。 6.2.4 终端电阻配置:如果本控制盘是通m讯接口最末端连接设备,需在该盘RS485通讯接线端子上安装120Ω匹配电阻。 图2 地 址:营口市渤海大街西43号      电 话:0417-4829091 邮 编:115003  1           传 真:0417-4829072 5 多线制联动控制盘使用说明书 图3 接线图
