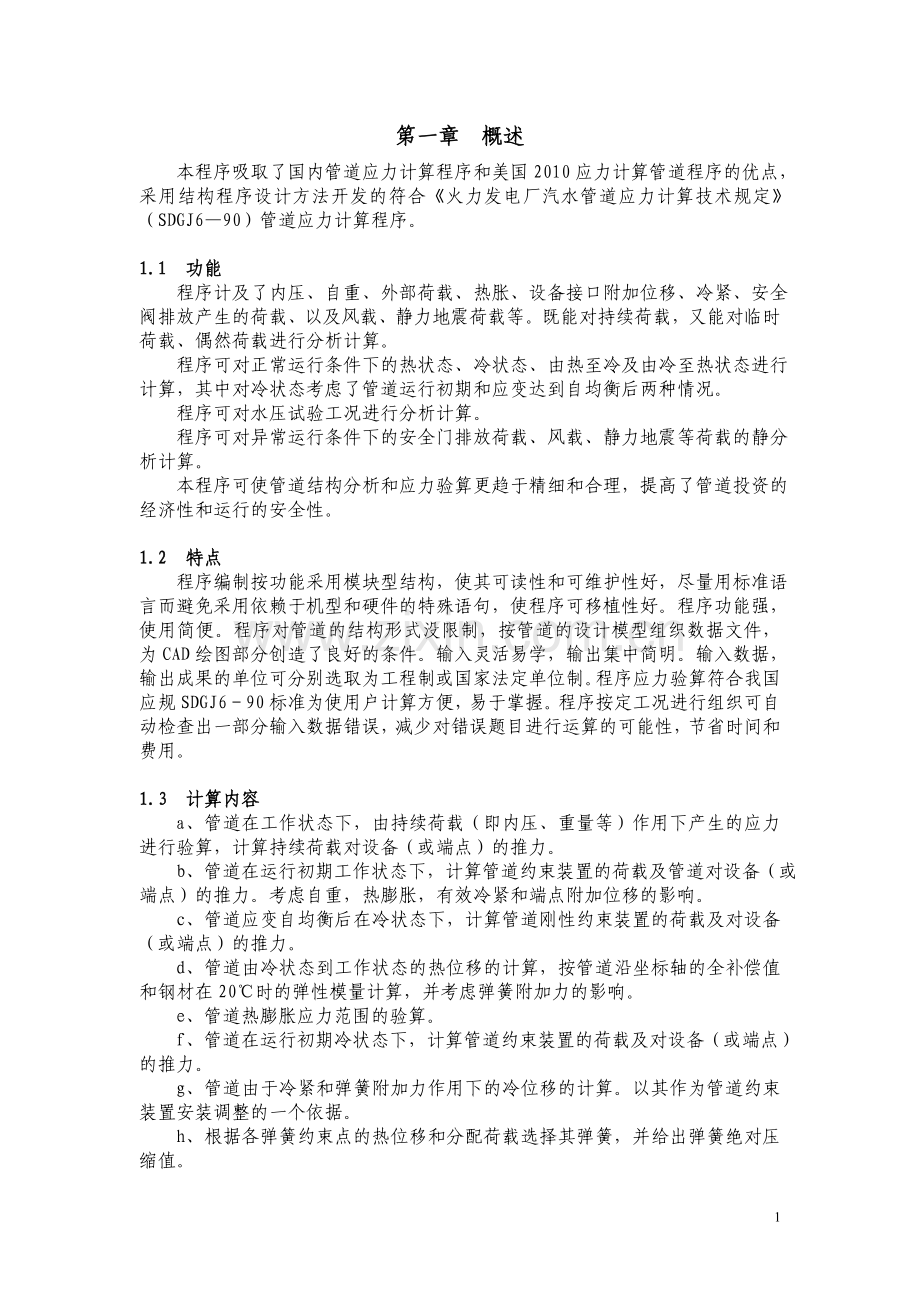

第一章 概述
本程序吸取了国内管道应力计算程序和美国2010应力计算管道程序的优点，采用结构程序设计方法开发的符合《火力发电厂汽水管道应力计算技术规定》（SDGJ6—90）管道应力计算程序。

1.1 功能
程序计及了内压、自重、外部荷载、热胀、设备接口附加位移、冷紧、安全阀排放产生的荷载、以及风载、静力地震荷载等。既能对持续荷载，又能对临时荷载、偶然荷载进行分析计算。
程序可对正常运行条件下的热状态、冷状态、由热至冷及由冷至热状态进行计算，其中对冷状态考虑了管道运行初期和应变达到自均衡后两种情况。
程序可对水压试验工况进行分析计算。
程序可对异常运行条件下的安全门排放荷载、风载、静力地震等荷载的静分析计算。
本程序可使管道结构分析和应力验算更趋于精细和合理，提高了管道投资的经济性和运行的安全性。

1.2 特点
程序编制按功能采用模块型结构，使其可读性和可维护性好，尽量用标准语言而避免采用依赖于机型和硬件的特殊语句，使程序可移植性好。程序功能强，使用简便。程序对管道的结构形式没限制，按管道的设计模型组织数据文件，为CAD绘图部分创造了良好的条件。输入灵活易学，输出集中简明。输入数据，输出成果的单位可分别选取为工程制或国家法定单位制。程序应力验算符合我国应规SDGJ6－90标准为使用户计算方便，易于掌握。程序按定工况进行组织可自动检查出一部分输入数据错误，减少对错误题目进行运算的可能性，节省时间和费用。

1.3 计算内容
a、管道在工作状态下，由持续荷载（即内压、重量等）作用下产生的应力进行验算，计算持续荷载对设备（或端点）的推力。
b、管道在运行初期工作状态下，计算管道约束装置的荷载及管道对设备（或端点）的推力。考虑自重，热膨胀，有效冷紧和端点附加位移的影响。
c、管道应变自均衡后在冷状态下，计算管道刚性约束装置的荷载及对设备（或端点）的推力。
d、管道由冷状态到工作状态的热位移的计算，按管道沿坐标轴的全补偿值和钢材在20℃时的弹性模量计算，并考虑弹簧附加力的影响。
e、管道热膨胀应力范围的验算。
f、管道在运行初期冷状态下，计算管道约束装置的荷载及对设备（或端点）的推力。
g、管道由于冷紧和弹簧附加力作用下的冷位移的计算。以其作为管道约束装置安装调整的一个依据。
h、根据各弹簧约束点的热位移和分配荷载选择其弹簧，并给出弹簧绝对压缩值。

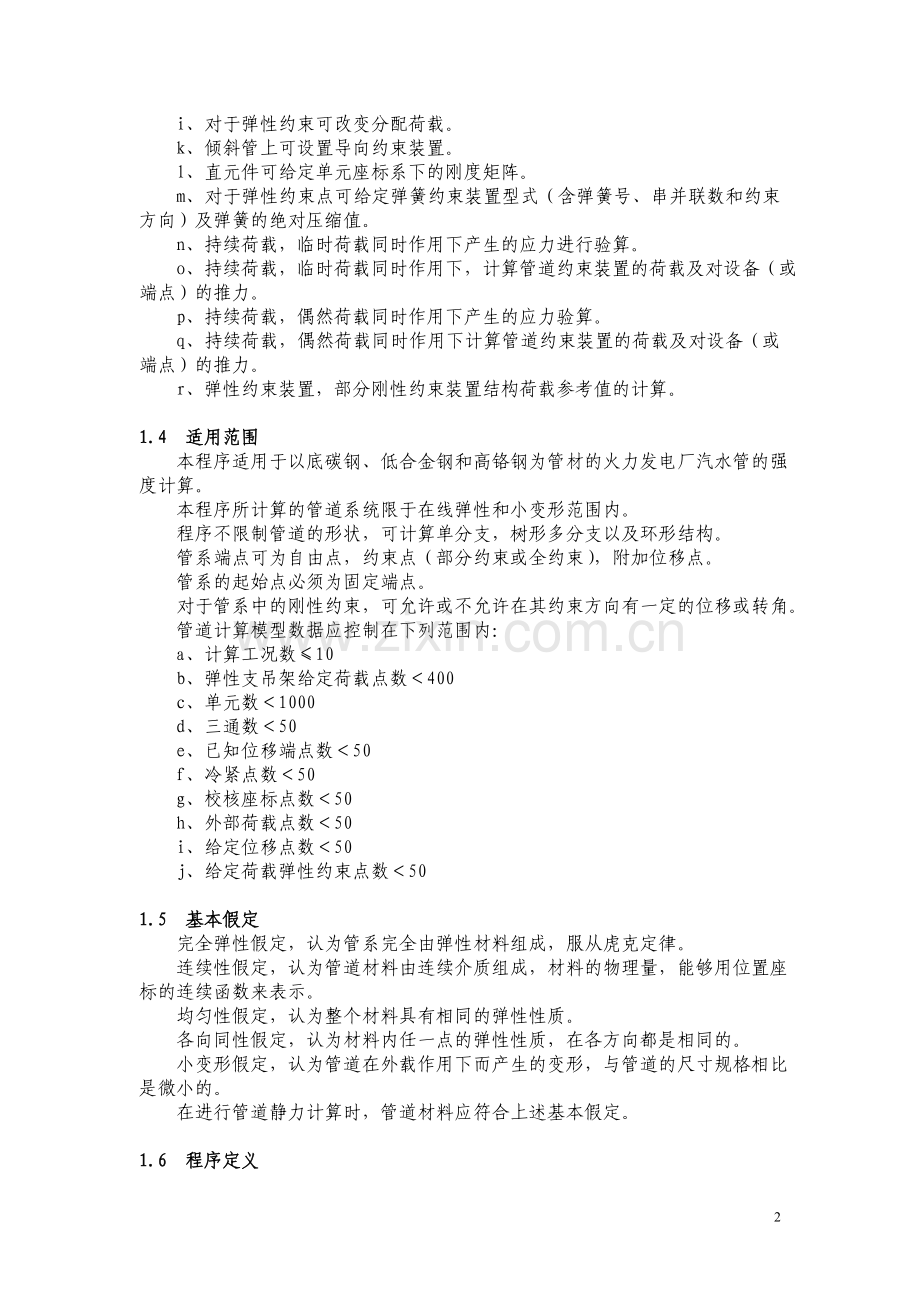

i、对于弹性约束可改变分配荷载。
k、倾斜管上可设置导向约束装置。
l、直元件可给定单元座标系下的刚度矩阵。
m、对于弹性约束点可给定弹簧约束装置型式（含弹簧号、串并联数和约束方向）及弹簧的绝对压缩值。
n、持续荷载，临时荷载同时作用下产生的应力进行验算。
o、持续荷载，临时荷载同时作用下，计算管道约束装置的荷载及对设备（或端点）的推力。
p、持续荷载，偶然荷载同时作用下产生的应力验算。
q、持续荷载，偶然荷载同时作用下计算管道约束装置的荷载及对设备（或端点）的推力。
r、弹性约束装置，部分刚性约束装置结构荷载参考值的计算。

1.4 适用范围
本程序适用于以底碳钢、低合金钢和高铬钢为管材的火力发电厂汽水管的强度计算。
本程序所计算的管道系统限于在线弹性和小变形范围内。
程序不限制管道的形状，可计算单分支，树形多分支以及环形结构。
管系端点可为自由点，约束点（部分约束或全约束），附加位移点。
管系的起始点必须为固定端点。
对于管系中的刚性约束，可允许或不允许在其约束方向有一定的位移或转角。
管道计算模型数据应控制在下列范围内：
a、计算工况数≤10
b、弹性支吊架给定荷载点数＜400
c、单元数＜1000
d、三通数＜50
e、已知位移端点数＜50
f、冷紧点数＜50
g、校核座标点数＜50
h、外部荷载点数＜50
i、给定位移点数＜50
j、给定荷载弹性约束点数＜50

1.5 基本假定
完全弹性假定，认为管系完全由弹性材料组成，服从虎克定律。
连续性假定，认为管道材料由连续介质组成，材料的物理量，能够用位置座标的连续函数来表示。
均匀性假定，认为整个材料具有相同的弹性性质。
各向同性假定，认为材料内任一点的弹性性质，在各方向都是相同的。
小变形假定，认为管道在外载作用下而产生的变形，与管道的尺寸规格相比是微小的。
在进行管道静力计算时，管道材料应符合上述基本假定。

1.6 程序定义
1、一般定义
力－－广义力（力向量、力矩向量）。
位移－－广义位移（线位移、角位移）。
数据项－－由连续的字母数字组成。
记录－－由一行若干个数据项组成。
文件－－是若干个记录的集合。
2、荷载定义
持续荷载－－由压力、管道、管道零部件、阀门、保温结构材料重量等引起的荷载。
临时荷载－－试验时的水量荷载。
偶然荷载－－安全阀排放荷载、风荷载、静力地震荷载、汽水锤荷载等。
3、结构定义
单元－－独立填写结构尺寸的元件（直元件、弯元件、阀门元件等）。
端点－－管系内只与一个单元相接的点。
固定点－－管系中由中间固定装置限制六个方向自由度的点。
节点－－单元与单元的交接点。
连接点－－三个或三个以上元件的相交点。
约束点－－管系中装有约束装置的节点。
管段－－由计算机编号的节点间的单元组成，先编号点为其始端，后编号点为其末点。
分支－－端点与连接点间，连接点与连接点间，连接点与固定点间，固定点与固定点间，固定点与端点间的管道单元组成，可能为一个单元或多个单元的集合。
管系－－统一进行结构分析计算的分支的集合。可由一个分支或多个分支组成。
尺寸标法有两种计法，一种为直单元长度不含弯单元弯曲半径（图1）。另一种为直单元长度含弯单元弯曲半径（图2）。
4、座标定义
总体座标系－－管系中所有单元都遵守的统一座标。
单元座标系－－只针对单元本身的座标系。
设管系总体座标系为XYZ，单元座标系为X1Y1Z1。与管道走向相同，yz轴平行于x1－y平面且与x1轴正交与y轴平行时，y1轴与x轴平行且与x1轴正交（图3）。

1.7 其它辅助工具软件
本软件在电力系统内应用较广，各院的使用人员为本软件配套了一些工具软件，使其应用范围更加广泛，互相支持形成了应用软件系统。下面简单介绍一下几个这种软件。
1、材料统计
该程序是江苏院编制的，主要功能是交互式统计材料，也可读取本程序的原始数据文件进行材料统计并生成报表。
2、数据检查
由于本程序是专用应力分析软件，因此开发时不可能用很大的篇幅去作数据的全面检查，为此广东院专门开发了原始数据检错软件，该软件能够检查出大多数数据错误。为用户创造良好的应用条件。
3、管道及支吊架一体化设计软件包
该软件是东北院，机务处，张越开发的，该软件能由本软件原始数据生成管线立体图也可由分析成果文件生成立体图，平断面图，支吊架图，并有交互式修改功能和相应的表格（以AUTOCAD为支撑）。
4、管道设计软件
该软件是华北院，与专业软件公司联合开发的，该软件能进行三维管道设计，并可以和其软件包中其他专业软件建立的模型合并（如：土建结构，设备等），进行碰撞检查，与本计算软件有输入输出接口，实现了设计计算一体化（既可由图形直接进行计算也可由计算数据生成图形）。具有从模型中抽出ISO图，平断面图的功能。进行材料统计并生成报表的功能。（以MICROSTATION为支撑）。
5、输出数据处理
该软件是由东北院开发的。可由本软件生成的辅助输出文件进行数据处理，可进行查询（可查询某工况下某点的力、内力、位移、应力推力等），检索（检索架点最大的应力、反力、位移等）。计算（可算固定支架等的结构荷载，计算最小保证坡度、偏装等）。报警（向上的支反力、弹性支吊架位移很小，位移尺寸大等），报表等功能。
6、输入输出数据处理
该软件是由江苏院开发的。可辅助用户方便的生成原始数据并可由本软件生成的辅助输出文件进行数据处理、可进行查询（可查询某工况下某点的力、内力、位移、应力推力等）。检索（检索架点最大的应力、反力、位移等）。计算（可算固定支架等的结构荷载，计算最小保证坡度、偏装等）。报警（向上的反支力、弹性支吊架位移很小、位移尺寸大等）、报表等功能。
以上软件都可以在微机上运行。

第二章 程序工况说明
本程序按固定的十个工况进行分析，按不同条件分别计算组合。由于工况较多，用户在使用前有必要搞清工况的计算内容。下面对各个工况作一下必要说明。
工况1：
模拟管道运行状态，对选定的支吊架分配重量荷载并进行一次应力验算；其前提条件是热态吊零。为分配重量荷载将弹性支吊架刚度量为刚性支吊架刚度。
计算内容：分配重量荷载、计算一次应力、分配重量荷载下的端点推力。
工况2：
模拟管道运行初期由冷到热的变化过程。此时将弹性支吊架的刚度置为零，不计自重，计入端点附加位移和2/3有效冷紧，计算结果叠加1工况分配的荷载。
计算内容：支吊架的工作荷载、端点的初热推力。
工况3：
管道工作状态下由热到冷的变化过程。进行反复的弹簧选择计算，弹性支吊架的刚度置为选出的弹簧刚度。不计自重，计入端点附加位移，进行二次应力验算。计算出的位移经反向输出即为热位移。
计算内容：选弹簧、热位移、松冷推力及固定支架松冷荷载（发生松弛的管道才有）。
工况4：
模拟运行初期的冷态工况。此时将弹性支吊架的刚度置为零，计入弹簧附加力，不计自重，计入冷紧，计算结果叠加1工况分配的荷载。
计算内容：冷位移，初冷推力，支吊架的安装荷载和结构荷载。
工况5：
弹性支吊架的刚度置为选出的弹簧刚度。不计自重，计入偶然荷载作用。计算的荷载、推力与2工况计算的荷载、推力叠加作为偶然荷载作用时的荷载、推力。计算的位移与3工况计算的位移叠加作为偶然荷载作用时的位移。计算的应力与1工况计算的一次应力叠加进行偶然荷载作用时的应力计算与验算。
计算内容：偶然荷载作用下的位移、推力、支吊架荷载、应力。
工况6：
弹性支吊架的刚度置为选出的弹簧刚度。不计自重，计入地震或风荷载作用。计算的荷载、推力与2工况计算的荷载、推力叠加作为地震或风荷载作用时的荷载、推力。计算的位移与3工况计算的位移叠加作为地震或风荷载作用时的位移。计算的应力与1工况计算的一次应力叠加进行地震或风荷载作用时的应力计算与验算。
计算内容：地震或风荷载作用下的位移、推力、支吊架荷载、应力。
工况7：
弹性支吊架的刚度置为刚性支吊架刚度。计入自重，计入超温超压作用。进行超温超压时的应力计算与验算。
计算内容：超温超压时的应力计算与验算。
工况8：
弹性支吊架的刚度置为选出的弹簧刚度。不计自重，计入超温超压作用。计算的荷载、推力与2工况计算的荷载、推力叠加作为超温超压作用时的荷载、推力。计算的位移与3工况计算的位移叠加作为超温超压作用时的位移。计算的应力与3工况计算的热胀应力、7工况计算的应力叠加进行超温超压作用时的应力计算与验算。
计算内容：超温超压作用下的位移、推力、支吊架荷载、应力。
工况9：
弹性支吊架的刚度置为刚性支吊架刚度，计入自重和水重。进行水压试验时的应力计算与验算。
计算内容：水压试验时的应力计算与验算。
工况10：
弹性支吊架的刚度置为0。不计自重，计入冷紧作用。计算的荷载、推力与9工况计算的荷载、推力叠加作为水压试验时的荷载、推力。计算的位移与3工况计算的位移叠加作为水压试验时的位移。
计算内容：水压试验时的位移、推力、支吊架荷载。

表2.1工况计算参数表
工况
E

P
ΔT
ΔD
ΔL
GW
TH
其他荷载
1
Et
[]2
Pj
0
0
0
GW
G
0
2
Et
0
0
Tj－To
ΔD
2/3ΔL
0
0
0
3
Eo
[]2，[]20
0
To－Tj
-ΔD
0
0
TH
0
4
Eo
0
0
0
0
ΔL
0
THL
0
5
Et
k[]t
0
0
0
0
0
TH
排汽等
6
Et
k[]t
0
0
ΔDd
0
0
TH
风，地震
7
Ec
[]c2
Pc
0
0
0
GW
G
超压
8
Ec
[]c2
0
Tc－Tj
ΔDc
0
0
TH
超温
9
Es
[]St
Ps

0
0
GWs
G
水压试验
10
Es
0

0
ΔL
0
0
水压试验

表2.2工况计算成果表
工况
应力
位移
约束点的荷载
推力
1
一次应力
－
分配荷载
自重推力
2
－
－
工作荷载
初热推力
3
二次应力
热位移
松冷荷载
松冷推力
4
－
冷位移
安装荷载
初冷推力
5
5+1
5+3
5+2
5+2
6
6+1
6+3
6+2
6+2
7
7
－
－
－
8
8+3+7
8+3
8+2
8+2
9
9
－
－
－
10
－
10
10+9
10+9

表2.3应力验算条件表
工况
应力验算条件
1
L≤1.0[]t，[]t＝PjDi2
2

3

4

5

6

7

8

9

10

表中符号
E 弹性模量
Et 设计温度下的弹性模量
Eo 20℃的弹性模量
Ec 超温下的弹性模量
Es 水压试验温度下的弹性模量

许用应力
[]t 设计温度下的基本许用应力
[]20 20℃的基本许用应力
=0 不进行应力验算
k[]t 用系数k修正的设计温度下的基本许用应力
[]ct 超温下的基本许用应力

P 压力
Pj 设计压力
Pc 超压压力
Ps 水压试验压力
P=0 不计压力

T 温度
Tj 设计温度
To 20℃
Tc 超温温度
Ts 水压试验温度
ΔT=0 不计温度变化

ΔT 温度变化
Tj－To 由热到冷的全温度变化
To－Tj 由冷到热的全温度变化
Tc－Tj 由热到超温的温度变化

ΔD 端点附加位移
ΔD=0 无端点附加位移
ΔD=ΔD 有端点附加位移
ΔDd 地震端点附加位移
ΔDc 由热到超温的端点附加位移

ΔL 冷紧
ΔL=0 无冷紧
ΔL=ΔL 100％冷紧
ΔL=2/3ΔL 2/3有效冷紧

GW 自重
GW=GW 有自重
GW=0 无自重
GW=GWS 自重加水重

TH 弹簧刚度
TH=G 弹簧刚度置为刚性
TH=0 弹簧刚度置为0
TH=TH 弹簧刚度置为选择的弹簧刚度
TH=THL 弹簧的附加力

其他符号
L 由于内压，自重和其它持续外载所产生的轴向应力之和。
E 热胀应力范围，按全补偿值和钢材在20℃时的弹性模量计算的，热胀引起的合成力矩（N·mm）。
Do 管子外径（mm）。
Di 管子内径（mm）。
MA 由于自重和其它持续外载作用在管子横截面上的合成力矩（N·mm）。
w 管子截面抗弯矩（mm3）。
i 应力增强系数0.75i≥1。
k 许用应力系数。
当任何24h连续运行时间内偶然荷载作用时间少于10％，k取1.15，小于1％时k取1.20。
安全阀或释放的反座推力，管内流量和压力的瞬时变化及地震、风等偶然荷载作用在管子横截面上的合成力矩（N·mm）。
f 应力范围的减小系数。
预期电厂在运行年限内，系数£与管道全温度周期性的交变次数N有关。
N＜2500时，f=1
N＞2500时，f=4.78N－0.2。

第三章 输入数据文件
本程序的输入数据文件有5中记录，一般可分为：控制记录（文件的前四个记录），特性记录（60＜NC＜100），结构记录（NC＜10），节点记录（NC＜200），辅助记录（40＜NC＜44）。
一1 －－－－－－ 弯单元记法记录
0 －－－－－－ 弯单元记录
1 －－－－－－ 直单元记录
2，3－－－－－－ 三通及插管坐单元记录
4 －－－－－－ 刚性件记录
5 －－－－－－ 大小头单元记录
6 －－－－－－ 给定单元刚度矩阵记录
10 －－－－－－ 节点编号记录
12 －－－－－－ 管端焊点应力增强系数记录
40 －－－－－－ 给定支吊架作用工况记录
41 －－－－－－ 给定支吊架刚度记录
42 －－－－－－ 给定刚性件刚度系数记录
43 －－－－－－ 结构荷载中计入水荷载记录
44 －－－－－－ 生成辅助输出文件记录
45 －－－－－－ 辅加输出应力控制记录
60，61－－－－－ 截面特性记录
62 －－－－－－ 弯单元附加记录
70，71，77，79－ 材料特性记录
90，97，99－－－ 介质特性记录
81 －－－－－－ 水平荷载方向记录
82 －－－－－－ 地震系数记录
83 －－－－－－ 风荷载受风截面记录
84 －－－－－－ 风压记录
85 －－－－－－ 风荷载标高系数记录
100 －－－－－－ 给定原点坐标记录
210 －－－－－－ 附加荷载点记录
215 －－－－－－ 偶然荷载点（排汽反力点）记录
220 －－－－－－ 给定位移点记录
230 －－－－－－ 固定端热位移点记录
236 －－－－－－ 固定端地震位移点记录
237 －－－－－－ 固定端超温增加位移点记录
240 －－－－－－ 冷紧对口点记录
241 －－－－－－ 冷紧下料点记录
250 －－－－－－ 坐标校核点记录
260 －－－－－－ 给定荷载的弹性支吊点记录
300－370－－－－ 三通点记录
10，1，1，1 －－ 文件结束标识

题头记录
记录形式：
IIN， IOU， ICC
ITH， KTH， RTH
NRG， NPS， NPB
f， RK5， RK6

记录内容：
IIN－－输入单位（IIN=1工程制，IIN=0法定单位制）
IOU－－输出单位（IOU=1工程制，IOU=0法定单位制）
ICC－－坐标选择（ICC=1X轴向上，ICC=2Y轴向上，ICC=3Z轴向上）
ITH－－弹簧种类（一般ITH=3即支吊架手册弹簧）
KTH－－弹簧最大串联数（一般KTH=4）
RTH－－弹簧荷载变化系数（一般RTH=0.35或0.25）
NRG－－应规种类（NRG=2即新应规SDGJ6—90）
NPS－－直管验算应力内点数（一般NPS=5）
NPB－－弯管验算应力内点数（一般NPB=6）
f－－－应力范围的减小系数（RSC＜1.0＝
RK5－－5工况许用应力系数（RK5=1.15或RK5=1.20）
RK6－－6工况许用应力系数（RK6=1.15或RK6=1.20）

缺省：
使用缺省值时，应将以上数据全部置9。
9，9，9
9，9，9
9，9，9
9，9，9
所取的缺省值为
IIN=1、IOU=0，ICC=2
ITH=3、KTH=4、RTH=0.35
NRG=2、NPS=5、NPB=6
f=1、RK5=1.2、RK6=1.2

备注：
1、数据文件的前四条记录必须是这四条记录。
2、坐标形式见图4，坐标系的选择须为右手系。
3、ITH为弹簧种类的选取
ITH=1 老弹簧
ITH=2 管规弹簧DLGJ23—81
ITH=3 支吊架手册弹簧D—ZD83—9100
ITH=4 国标弹簧GB10182—88
ITH=5 SPRING DB文件中的弹簧，用户可自行建立该文件
弹簧文件的规格见第五章。
4、NRG应规的选取
NRG=1 老应规SDGJ6—78（本版程序只能用新应规）
NRG=2 新应规SDGJ6—90
NRG=3 美国应规B31.1（本版程序只能用新应规）
5、f为应力范围的减小系数
预期电厂在运行年限内，系数f与管道全温度周期性的交变次数N有关。
当N＜2500时，f=1
当N＞2500时，f=4.78N* *-0.2
6、RK5排汽反力工况（5工况）许用应力系数RK5＞1.0
RK6地震、风工况（6工况）许用应力系数RK6＞1.0
当任何24h连续运行时间内偶然荷载作用时间少于10％时，RK5、RK6取1.15；小于1％时，RK5、RK6取1.20。

弯单元记法记录（－1）
记录格式：
NC， IND

记录内容：
NC －－-1
IWD－－弯单元记法

缺省：
IWD=1 直单元长度不含弯单元弯曲半径
IWD=2 直单元长度包含弯单元弯曲半径
建议一般应使用IWD=2。

图3.1

弯单元记录（0）
记录形式：
NC、IS、IE、RP、RA、IA

记录内容：
NC－－0
IS＝0 始端无焊缝
IS＝1 始端有焊缝
IE＝0 末端无焊缝
IE＝1 末端有焊缝
RP－－弯曲半径（m）
RA－－弯曲角度（度）
IA－－弯单元种类（IA=1热压弯头，IA=2弯制弯管，IA=3焊制弯管）

缺省：
无

备注：
弯单元前后必须是直单元记录当IS=1或IE=1时管端应力增强系数取12记录输入的应力增强系数。

直单元记录（1）
记录形式：
NC， IS， IE， X， Y， Z

记录内容：
NC――1
IS＝0 始端无焊缝
IS＝1 始端有焊缝
IE＝0 末端无焊缝
IE＝1 末端有焊缝
X，Y，Z――单元分别在三个坐标轴上的投影长（m）

缺省：
无

备注：
当IS=1或IE=1时管端应力增强系数取12记录输入的应力增强系数。

直单元（异径三通支管、接管座）记录（2）
记录形式：
NC， IS， IE， X， Y， Z， Do， S， WG

记录内容：
NC――2
IS＝0 始端无焊缝
IS＝1 始端有焊缝
IE＝0 末端无焊缝
IE＝1 末端有焊缝
X，Y，Z――单元分别在三个坐标轴上的投影长（m）
Do――外径（mm）
S ――壁厚（mm）
WG――单位长管重（kg/m）

缺省：
无

备注：
当IS＝1或IE＝1时管端应力增强系数取12记录输入的应力增强系数。
当为接管座时，接管座应分为两段填写（见图3.2）
此记录为精确目的，一般可用NC＝1记录。

图3.2

直单元（三通主管）记录（3）
记录形式：
NC， IS， IE， X， Y， Z， Do， S， WG

记录内容：
NC――3
IS＝0 始端无焊缝
IS＝1 始端有焊缝
IE＝0 末端无焊缝
IE＝1 末端有焊缝
X，Y，Z――单元分别在三个坐标轴上的投影长（m）
Do――外径（mm）
S ――壁厚（mm）
WG――单元长管重（kg/m）

缺省：
无

备注：
当IS＝1或IE＝1时管端应力增强系数取12记录输入的应力增强系数。
此记录为精确目的，一般可用NC＝1记录。

刚性件记录（4）
记录形式：
NC， IS， IE， X， Y， Z， RLO， ALPHA

记录内容：
NC――4
X，Y，Z――刚性件在三个坐标轴上的投影
RLO――刚性件重量（kg）
ALPHA――刚性件线胀系数（10-4cm/m℃，10-6/℃）

缺省：
无

备注：
刚性件重量为总重量，不是每米长重量。
如果刚性件参加热胀且取用直管的线胀系数（一般如此）ALPHA＝0。
如果刚性件不参加热胀ALPHA＝0.0000001。
刚性件是指相对管道来说刚度较大的元件（如阀门等）。

大小头记录（5）（同心大小头）
记录形式：
NC， IS， IE， X， Y， Z， D1， S1， RA1， D2， S2， GW5

记录内容：
NC――5
IS――IS＝1始端有焊缝，IS＝0始端无焊缝
IE――IE＝1末端有焊缝，IE＝0末端无焊缝
X，Y，Z――分别在三个坐标轴上的投影长（m）
D1，S1――大头外径、壁厚
D2，S2――小头外径、壁厚
GW5――大小头重量（kg）（注意不是每米重）

缺省：
无

备注：
RA1，D1，S1，D2，S2等参数见图3.3。

图3.3

给定单元刚度矩阵记录（6）
记录形式：
NC， IS， IE， X， Y， Z， GW6
K11，K12， K13， K14， K15， K16
K21，K22， K23， K24， K25， K26
K31，K32， K33， K34， K35， K36
K41，K42， K43， K44， K45， K46
K51，K52， K53， K54， K55， K56
K61，K62， K63， K64， K65， K66

记录内容：
NC――6
X，Y，Z――该元件在三个坐标轴上的投影（m）
IS，IE――始末端焊缝表示
GW6――单元的重量（kg）（注意不是每米重）
K――单元在各向的刚度

缺省：
无

备注：
该记录用来解决非管道弹性元件的输入（如补偿器等）。
K11，K22，K33为在单元坐标系下的X，Y，Z方向感受的线刚度。K44，K55，K66为在单元坐标系下X，Y，Z方向感受的角刚度。K12为在单元坐标系下Y方向有线位移时在X方向感受的线刚度。K13为在单元坐标系下Z方向有线位移时在X方向感受的线刚度。K21为在单元坐标系下X方向有线位移时在Y方向感受的线刚度。其它可类推。
K11，K12，K13，K21，K22，K23，K31，K32，K33 单位（kgf/mm、N/mm）
K41，K42，K43，K51，K52，K53，K61，K62，K63 单位（kgf·m/mm、N·m/mm）
K14，K15，K16，K24，K25，K26，K34，K35，K36 单位（kgf/rad、N/rad）
K44，K45，K46，K54，K55，K56，K64，K65，K66 单位（kgf·m/rad、N·m/rad）

节点编号记录（10）
记录形式：
NC， ISN， IEN， ITY

记录内容：
NC ――10
ISN――分支始节点号
IEN――分支末节点号
ITY――分支节点类型

缺省：
无

备注：
节点编号小于10000。
节点类型为刚性见表3.1。
节点类型为弹性见表3.2。
节点为自由点、节点类型ITY＝100。
节点为固定点，节点类型ITY＝177。
节点与支吊架为铰接，节点类型ITY的个位为0。
固定端的节点类型ITY＝100且在230记录中说明。

表3.1刚性支吊点节点类型表
种 数位
百位
百位
百位
十位
个位
方向 类
总体坐标系
单元坐标系
在规定工况起限制作用
线位移
角位移
不限制位移
1
2
3
0
0
限制X方向位移
1
2
3
1
1
限制Y方向位移
1
2
3
2
2
限制Z方向位移
1
2
3
3
3
限制XY方向位移
1
2
3
4
4
限制XZ方向位移
1
2
3
5
5
限制YZ方向位移
1
2
3
6
6
限制XYZ方向位移
1
2
3
7
7

表3.2弹性支吊点节点类型表
类别 数位
千位

百位

十位

个位

备注

承担分配荷载的恒力吊架
5
0
0
0
5000
承担给定荷载的恒力吊架
-
-
9
9
99
承担分配荷载的弹簧支吊架
-
-
8
并联数
81，82
承担给定荷载的弹簧支吊架
-
-
9
串联数
91，92

管端焊点应力增强系数记录（12）
记录形式：
NC， i

记录内容：
NC――12
i ――应力增强系数

缺省：
i＝1.0

备注：
该记录用来说明管段两端焊接点应力增强。
该记录与1≤NC＜10记录配合使用。
应力增强系数的计算与选取见表3.3。

表3.3焊点应力增强系数表
S≥6mm，dmax≤1.6mm，davg/S≤0.13（对接焊见图）
i＝1.0
S≥6mm，dmax≤3.2mm，davg/S≤任何值（对接焊见图）
S≥6mm，dmax≤1.6mm，davg/S≤0.33（对接焊见图）
i＝0.9+2.7（davg/S）
1.0≤i≤1.9
角焊（见图）
i＝2.1或1.3
扩口过渡段（见图）
i＝1.3+0.0036Do/Sn+3.6d/Sn

图3.4 对接焊尺寸
图3.5 扩口过渡段尺寸

对接焊口应力增强系数用于管子壁厚位0.875Sn和1.1Sn之间的对接焊口，其轴向距离位（DoSn**0.5，Do为管子外径，Sn为直管公称壁厚，davg为错边的平均值。

（a）

（b）

（c）

（d）
图3.6 角焊尺寸

对于套接焊管件，若焊趾与管壁过渡平滑（图d的凹面不等边角焊），则应力增强系数可以取用1.3。

给定支吊架作用工况记录（40）
记录形式：
NC， IGK5， IGK6， IGK7， IGK8， IGK9， IGK10

记录内容：
NC―――40
IGKN――刚性支吊架作用工况号（5≤IGKN≤10）

缺省：
无

备注：
该记录与10号记录中的节点类型项配合使用，300＜ITY≤377详细说明见10号记录说明。该记录在文件中只能出现一次。（例如：40，5，0，0，0，0，0表示管系中的300＜ITY≤377的支吊架只在5工况起作用。建议将该记录置于题头记录之后其它记录之前）。

刚性支吊架刚度记录（41）
记录形式：
NC， EG

记录内容：
NC――41
EG――支吊架刚度的方次，2≤EG≤90

缺省：
EG＝20为10的20次方EG＝1020。

备注：
该记录只能在文件中使用一次。EG的数值越大支吊架刚度越大。
一般情况下无须使用此记录。

刚性件刚度系数记录（42）
记录形式：
NC， EG

记录内容：
NC——42
EG——刚性件刚度为直管刚度的倍数，2≤EG≤200

缺省：
EG＝50

备注：
该记录只能在文件中使用一次。EG的数值越大刚性件刚度越大。
一般情况下无须使用此记录。

蒸汽管道结构荷载记录（43）
记录形式：
NC， ISW

记录内容：
NC――43
ISW＝0 管道计算结构荷载时不额外计入水重（水管、不做水压试验的蒸汽管道）
ISW＝1 管道计算结构荷载时额外计入水重（蒸汽管道做水压试验）
