广州石化热电站资源综合利用改造工程一次风机、二次风机、引风机 询价书

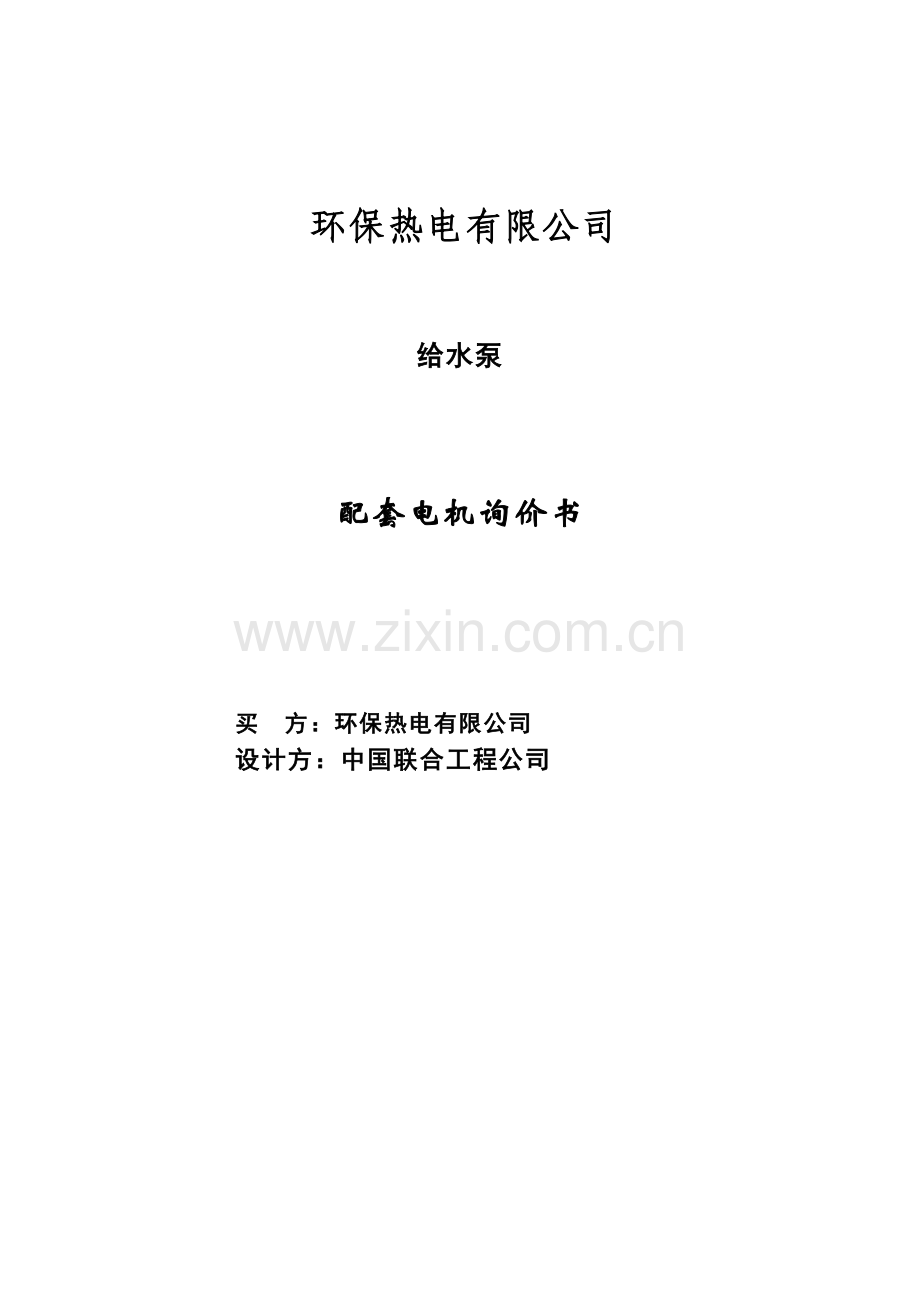

环保热电有限公司

给水泵

配套电机询价书
买　方：环保热电有限公司
设计方：中国联合工程公司

2

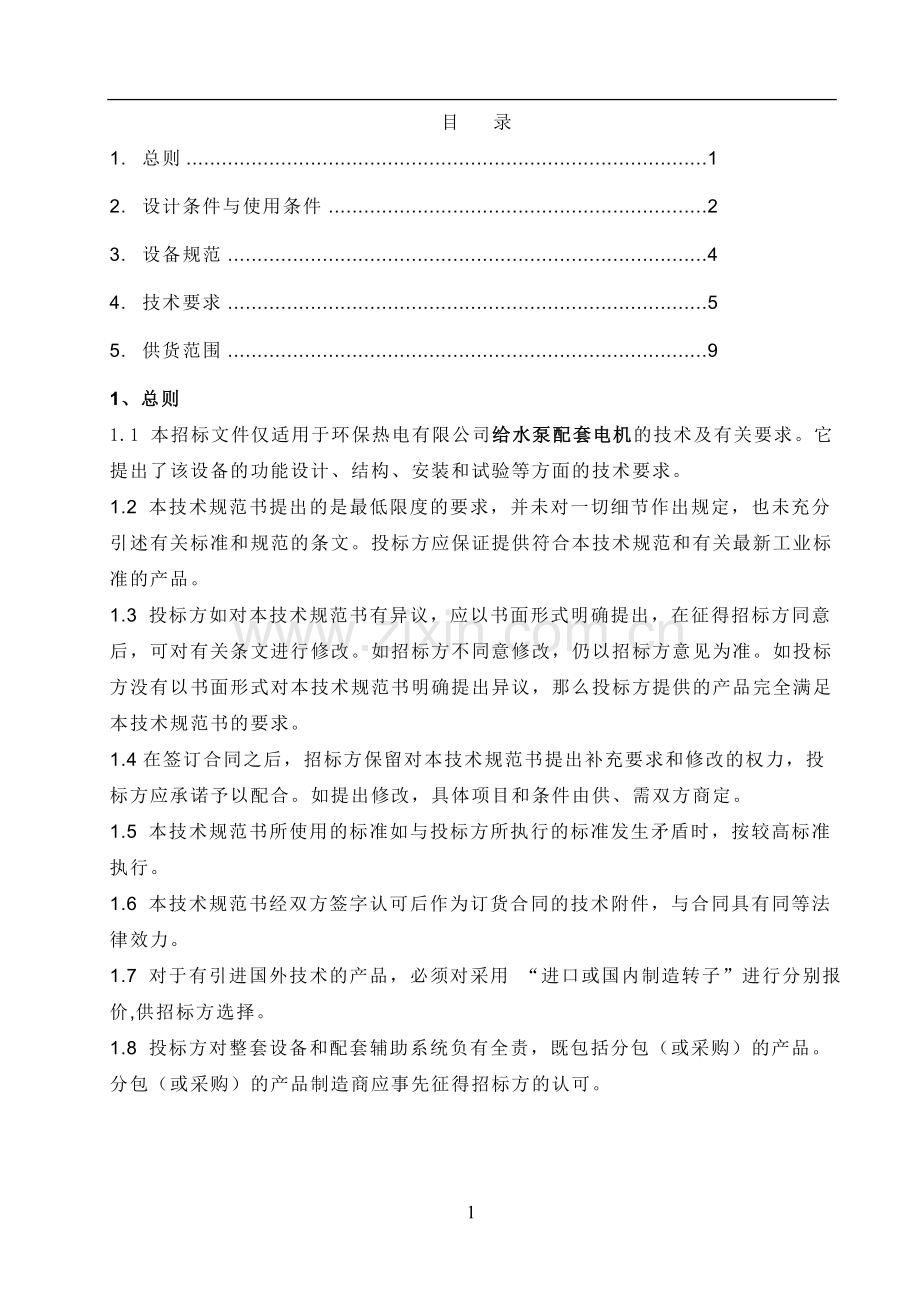

目 录
1. 总则 1
2. 设计条件与使用条件 2
3. 设备规范 4
4. 技术要求 5
5. 供货范围 9

- 2 -
1

1、总则
1.1 本招标文件仅适用于环保热电有限公司给水泵配套电机的技术及有关要求。它提出了该设备的功能设计、结构、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。投标方应保证提供符合本技术规范和有关最新工业标准的产品。
1.3 投标方如对本技术规范书有异议，应以书面形式明确提出，在征得招标方同意后，可对有关条文进行修改。如招标方不同意修改，仍以招标方意见为准。如投标方没有以书面形式对本技术规范书明确提出异议，那么投标方提供的产品完全满足本技术规范书的要求。
1.4在签订合同之后，招标方保留对本技术规范书提出补充要求和修改的权力，投标方应承诺予以配合。如提出修改，具体项目和条件由供、需双方商定。
1.5 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。
1.6 本技术规范书经双方签字认可后作为订货合同的技术附件，与合同具有同等法律效力。
1.7 对于有引进国外技术的产品，必须对采用 “进口或国内制造转子”进行分别报价,供招标方选择。
1.8 投标方对整套设备和配套辅助系统负有全责，既包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得招标方的认可。

2、设计条件与使用条件
2.1 环境条件
2.2.1 安装地点：室内安装。
2.2.2 厂房零米海拔高度：
2.2.3 地震基本烈度：6度
2.2气象资料及地震烈度
年平均气温（℃）： 16.1
极端最高温度（℃）：
极端最低温度（℃）：
年平均相对湿度（％） 80 %
地震烈度：根据《中国地震动参数区划图》本项目拟建场地按基本烈度6度考虑。
3、设备规范
电机参数如下表：
设备名称
负载轴功率KW
电机功率KW
额定电压
额定转速
防护等级
冷却方式
润滑方式
数量
安装方式

负载转动惯量
Kg/m2
备注
防腐要求
给水泵电机
xx
xx
10KV
2985r/m
IP54
水-空冷
强迫润滑
2
卧式

说明：
1） 给水泵的转动惯量、启动力矩和容量待确定厂家后以设计院提供的为准；
2） xxxxKW以上的电机要求设有6个出线端，以便装设差动保护；
3） 给水泵电机配置一只电流互感器箱，内装LZZBJ9-12，300A/5A，5P20/5P10，30VA/30VA电流互感器3只，电流互感器箱防护等级为IP54，采用不锈钢外壳，电流互感箱与电动机本体一体安装；
4） 给水泵和电机共用一套润滑油站，润滑油站由给水泵厂成套，电机厂负责向给水泵厂提供相关资料。
5） 距水泵1米处噪声：≤85dB
6） 冷却水工作温度：35℃(最炎热夏季40.4℃持续2小时)
7） 冷却水工作压力：0.2~0.4MPa
8） 采用水冷方式的电机其冷却水管采用海军铜材质，另需加装凝露报警及接水盘。
4、技术要求
4.1 电气电机要求
所提供的电动机应满足以下所列的标准和现行规范要求，但不限于此。
GB755 旋转电机定额和性能
GB/T997 电机结构及安装形式代号
GB1971 电机线端标志与旋转方向
GB/T1993 电机冷却方法
GB/T4942.1 电机外壳防护等级
GB10068.2 旋转电机振动测定方法及限值振动限值
GB10069.3 旋转电机噪声测定方法及限值噪声限值
GB1032 三相异步电机试验方法
电机运行方式：连续运行 S1
4.2 电动机的电气性能（保证值-----由投标方填写）（请各厂家补充完整的技术参数，性能优劣作为评标依据之一）电动机的服务系数不小于110%
4.3 交流电动机的额定频率为50赫，交流电动机能够在额定电压的±10%以内时，电机应能带额定功率无故障。频率变化在额定频率的±5%以内时，电动机应能带额定功率无故障。
4.4 电机端电压在80%额定电压，电动机允许全电压起动。电机应能承受电源快速切换过程中失电1.5秒而不损坏，并且假定电机在切换前是满载运行的。在切换过程中,电机的残压可能是额定电压的50%, 机端残压的相位与被切换后的电源的相位差可能是180度。
4.5 电动机的破坏扭矩不小于满载扭矩的180%，电动机的起动转矩倍数由投标方根据机械特性确定。
4.6 电动机在冷态下起动允许2次，热态起动允许1次，如果起动时间不超过2-3秒，电机能够多一次起动。
4.7 电动机具有F级及以上的绝缘，温升不应超过B级绝缘使用的温升值。电机绕组应经真空浸渍处理和环氧树脂密封。所有电动机的使用寿命在现场规定的工作制下不小于30年。
4.8 电动机的连接线与绕组的绝缘应具有相同的绝缘等级。绝缘要能承受周围环境影响。电机绕组导线的载流量应满足环境温度为50度的要求。
4.9 在接线盒内应标明电动机的相序，相序按旋转方向为U、V、W。电机的旋转方向标记在电机端盖上，箭头直接指向旋转方向，电机的旋转方向应与辅机的旋转方向一致。
4.10 投标方应提供内部接线与外部电缆接合的连接器。
4.11 电动机采用空气冷却结构。
4.12 噪声控制
电机的最高噪音水平应符合国标要求，如超过噪音限制，投标方应采取噪音处理。
4.13 振动
投标方应提出预防振动的措施，以便维持电动机在容许的振动范围以内，振动的幅度不超过国标的标准。
4.14 接地
每台电动机应有电动机机座的接地装置，电机在电动机两侧设置接地端子。
4.15 轴承和轴承座
4.15.1 电动机轴承结构应密封和有内部正压措施，防止润滑油流入绕组。
4.15.2 提供所有的油位观察仪，并标上记号，指明停运时的油位和运行时的油位，并清楚显示实际油位，应提供检查正常油流动的方法。
4.15.3 为了得到适用的运行条件和特殊的封闭，卧式电动机应具有套筒式轴承或滚动轴承。
4.15.4 除了压力油润滑以外，套筒式轴承为油环润滑方式，具有套筒轴承的电机应具有易拆卸的轴承，轴承箱、端罩或底座。以便检查和替换轴承时不需要拆下电动机或电动机的联轴器。油环为单片固定结构，应提供检查油环的设施。
4.15.5 套筒轴承应有测量气隙的简便方法，以便在不拆卸轴承箱的情况下能用气隙测量仪检查轴承磨损。

4.15.6当采用压力油润滑的卧式电动机时，电动机的轴承应为套筒式轴承，压力油来自供启动和紧急情况用的油系统。具有油环的驱动机械的润滑系统，当压力油系统不工作时，则油环润滑应足够满足电动机起动和至少1个小时的运行要求。承包商应提供油流动指示计来指示每个电动机轴承流出的油流方向。
4.15.7当采用外加润滑油系统提供润滑油时，此润滑油系统应与被驱动机械合用润滑油系统。
4.15.8 电动机配套的耐磨轴承应标明在电动机的铭牌上。这些轴承的最低使用寿命为150000小时，轴承的基本负荷由拖动设备给定，投标方应提供描述其特性曲线的报告。
4.15.9电动机轴承应采用限制端部活动的设计，以防止拖动设备向电机轴承传递轴向力。活动联轴器应符合有关标准。电机一个轴承要和地绝缘以避免轴环电流。联轴器由被拖动设备厂家配带，电机厂提供相关配合资料。
4.15.10轴承采用 冷却方式。
4.16仪表、控制和保护
4.16.1 温度测量
a.电动机提供6只双支RTD，每相两只。
b.要求在定子绕组中局部最热部位嵌入RTD，RTD为3线，0℃时100Ω，（Pt-100）铂热电阻。
c.每个RTD的接线应在电动机绕组图上标明其位置，并接至相应的接线盒上。
4.16.2 投标方提供的电机轴承测温热电阻应为三线，双支、Pt100，并应接至相应的接线端子上。
4.16.3电机仪表和控制要求
a.投标方应采用标准化的元件和标准化的设备组件，热电阻采用Pt100，严禁使用非法元件。投标方提供厂家及规格。
b.电动机轴承上安装的金属热电阻应用弹簧压紧，弹簧一定要支撑在轴承壳上，并要求弹簧有足够的强度，至少应能克服两倍于轴承最大振动的推力。
c. 电动机轴承须安装就地显示轴承温度的温度计（每个轴承一只）
4.17 当电机设有稀油站时，投标方应成套提供用于电动机油站保护、联锁、报警的温度、压力、液位开关、表计及控制箱，并向油站成套商提供详细的联锁要求和控制逻辑图。
4.18 加热器
10KV电机应提供加热器，以防止电动机停运时内部潮湿和结露，加热器装在电动机内侧容易查看的地方。
加热器容量为2300W及以下时，采用220V单相电源供电，加热器容量大于2300W时采用380V三相电源供电。
4.19 接线盒
由厂家提供接线盒。
4.20 电机需单独配套便于检修用的底座。
5、投标时投标方应提供的文件
1．设备规范表。
2．供货清单（各附件材质、规格、数量应分别列出）。
3． ISO9000质量认证书、企业资质证书、同类型产品业绩表。
4．技术协议书签定后3～7天内向设计院提供以下技术文件，计算机出图应提供电子版（绘图软件CAD电子版）。
● 电动机的全套资料和图纸。
● 电动机技术数据、外形尺寸，特性曲线（速度-转矩、负荷-效率-功率因数、时间-转子温升）,重量及检修高度、重量、体积（包括加热器、稀油站，所用冷却水参数要求，润滑油参数要求等。
● 电动机转子拆卸详细步骤。
● 电动机本体测点图。
● 仪表清单（包括一次元件的型号、数量、规格、报警值及制造厂）。
● 接线盒端子图。
● 所有接口尺寸（包括联轴器，油、气设备）。
6、资料的提供
1．合同生效后7天内，向设计院、业主提供以下技术文件（最终版），计算机出图应提供电子版（绘图软件CAD电子版）。
● 电动机的全套资料和图纸。
● 电动机技术数据、外形尺寸，重量及检修高度、重量、体积（包括加热器、稀油站，所用冷却水参数要求，润滑油参数要求等。
● 电动机转子拆卸详细步骤。
● 电动机本体测点图。
● 仪表清单（包括一次元件的型号、数量、规格、报警值及制造厂）。
● 接线盒端子图。
● 所有接口尺寸（包括联轴器，油、气、水设备及管路）。
上述资料一式3份，供设计院1份，业主2份。
2．产品随机资料7份/每台，另提供光盘2份/每种。
7、供货范围
投标方需提供电机本体、控制仪表的全部设备，给水泵电机润滑油站由水泵厂配套。
8. 设计联络
为了使该项目顺利进行,应召开有业主、电机厂、被拖动设备厂、设计院参加的设计联络会,有关设计联络会的计划、时间、地点和内容要求由业主确定,各方有责任派人参加,费用各自负担。
设计联络会的初步计划表
序号
次数
内容
时间
地点
人数
1
1
施工图设计阶段配合
合同签订生效后1个月内
待定
待定
2
1
施工设计阶段配合
待定
待定
待定

9、出厂与验收
在产品组装前书面通知用户到厂参加电机出厂验收和试验，并按国家标准和供货商企业标准进行出厂试验和检查。业主有权派人或委托第三方进驻电机厂监造, 电机厂有义务给予配合。上述所有工作不能免除电机厂关于制造质量的职责。
10、交货进度
　电机厂应提供电机交货进度
