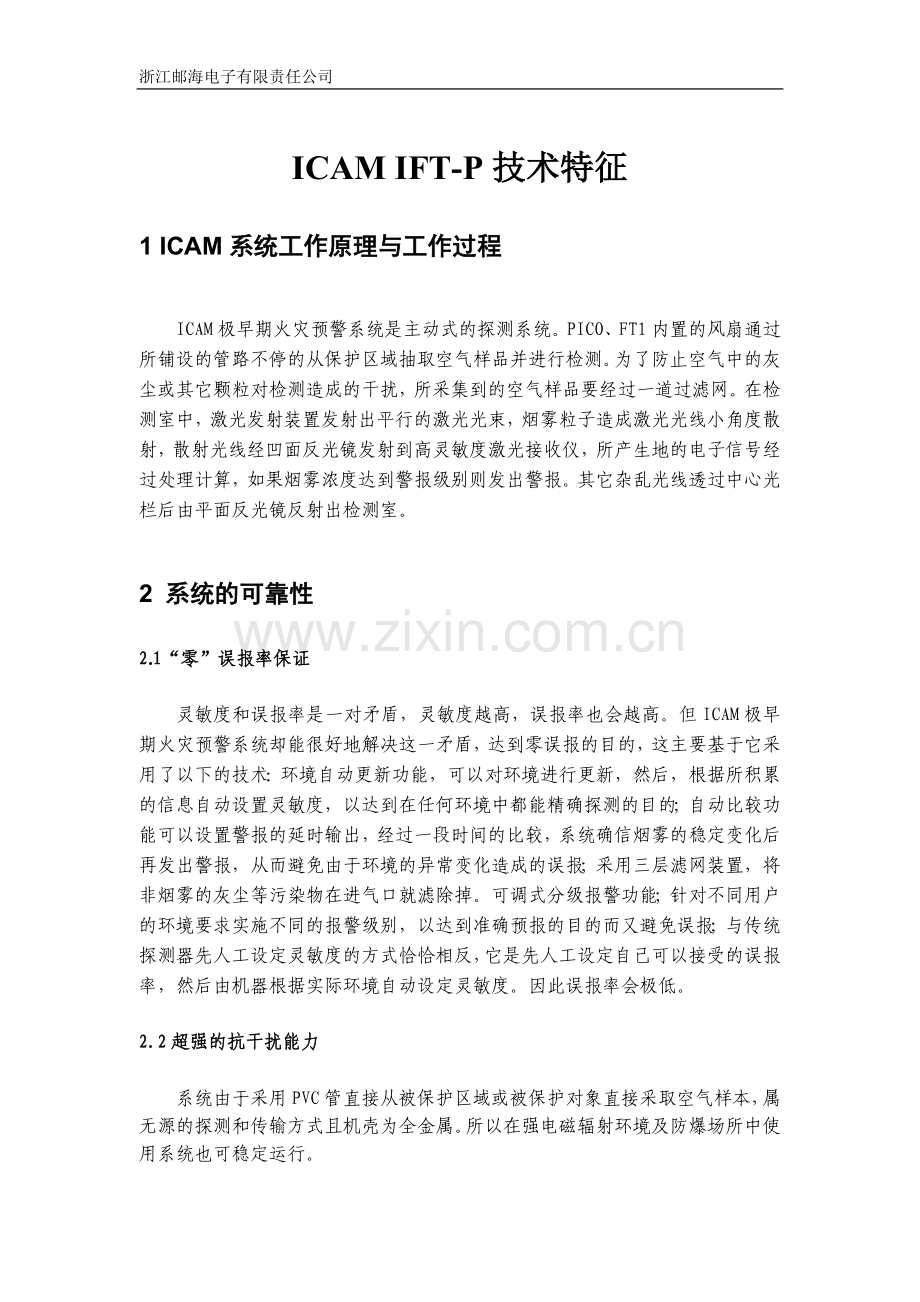

ICAM IFT-P技术特征
1 ICAM系统工作原理与工作过程

ICAM极早期火灾预警系统是主动式的探测系统。PICO、FT1内置的风扇通过所铺设的管路不停的从保护区域抽取空气样品并进行检测。为了防止空气中的灰尘或其它颗粒对检测造成的干扰，所采集到的空气样品要经过一道过滤网。在检测室中，激光发射装置发射出平行的激光光束，烟雾粒子造成激光光线小角度散射，散射光线经凹面反光镜发射到高灵敏度激光接收仪，所产生地的电子信号经过处理计算，如果烟雾浓度达到警报级别则发出警报。其它杂乱光线透过中心光栏后由平面反光镜反射出检测室。

2 系统的可靠性
2.1“零”误报率保证
灵敏度和误报率是一对矛盾，灵敏度越高，误报率也会越高。但ICAM极早期火灾预警系统却能很好地解决这一矛盾，达到零误报的目的，这主要基于它采用了以下的技术：环境自动更新功能，可以对环境进行更新，然后，根据所积累的信息自动设置灵敏度，以达到在任何环境中都能精确探测的目的；自动比较功能可以设置警报的延时输出，经过一段时间的比较，系统确信烟雾的稳定变化后再发出警报，从而避免由于环境的异常变化造成的误报；采用三层滤网装置，将非烟雾的灰尘等污染物在进气口就滤除掉。可调式分级报警功能；针对不同用户的环境要求实施不同的报警级别，以达到准确预报的目的而又避免误报；与传统探测器先人工设定灵敏度的方式恰恰相反，它是先人工设定自己可以接受的误报率，然后由机器根据实际环境自动设定灵敏度。因此误报率会极低。
2.2超强的抗干扰能力
系统由于采用PVC管直接从被保护区域或被保护对象直接采取空气样本，属无源的探测和传输方式且机壳为全金属。所以在强电磁辐射环境及防爆场所中使用系统也可稳定运行。

3 系统的实用性

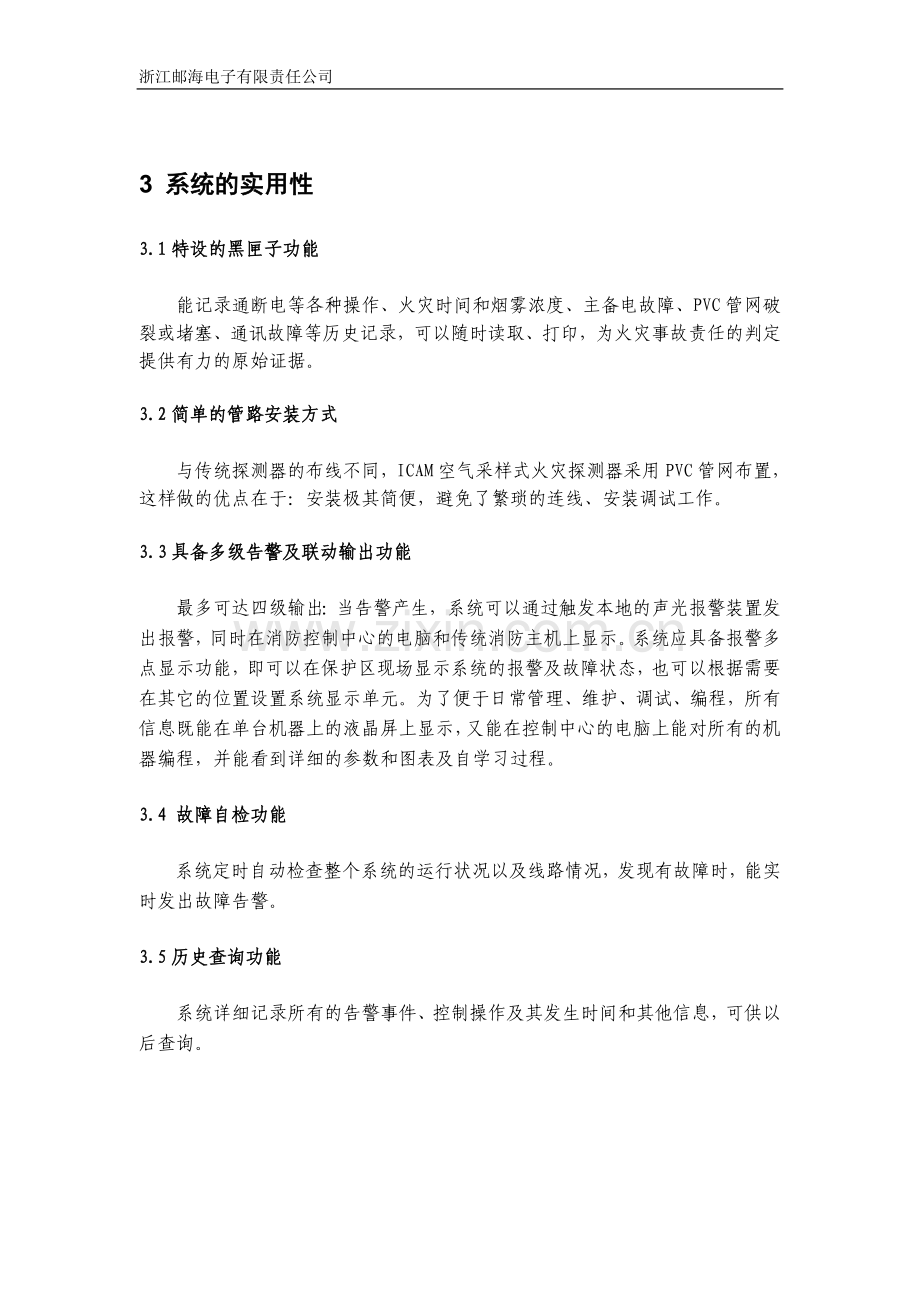

3.1特设的黑匣子功能
能记录通断电等各种操作、火灾时间和烟雾浓度、主备电故障、PVC管网破裂或堵塞、通讯故障等历史记录，可以随时读取、打印，为火灾事故责任的判定提供有力的原始证据。
3.2简单的管路安装方式
与传统探测器的布线不同，ICAM空气采样式火灾探测器采用PVC管网布置，这样做的优点在于：安装极其简便，避免了繁琐的连线、安装调试工作。
3.3具备多级告警及联动输出功能
最多可达四级输出：当告警产生，系统可以通过触发本地的声光报警装置发出报警，同时在消防控制中心的电脑和传统消防主机上显示。系统应具备报警多点显示功能，即可以在保护区现场显示系统的报警及故障状态，也可以根据需要在其它的位置设置系统显示单元。为了便于日常管理、维护、调试、编程，所有信息既能在单台机器上的液晶屏上显示，又能在控制中心的电脑上能对所有的机器编程，并能看到详细的参数和图表及自学习过程。
3.4 故障自检功能
系统定时自动检查整个系统的运行状况以及线路情况，发现有故障时，能实时发出故障告警。
3.5历史查询功能
系统详细记录所有的告警事件、控制操作及其发生时间和其他信息，可供以后查询。
4 系统的先进性
4.1 ICAM系统的极早期预警功能
系统具备火灾发生时对微小烟雾的探测能力，灵敏度要高于0.005%obs/m,能够在火灾产生初期发出报警，但又要保证在高灵敏度的同时不产生误报，其前3级警报的灵敏度由机器每天24小 时根据环境的变化情况自动调整设定，整个设定过程应该在电脑上能够显示，第4级警报的灵敏度，应能自动启动灭火设备。系统应能够利用软件人工设定，着明火时才起动灭火设备，以免误起动灭火设备，造成不必要的损失。单套设备应可配接一至四根的独立采样管路。
一般的火灾产生都分为四个阶段：预燃过程，可见烟雾燃烧过程，火焰燃烧过程和剧烈燃烧过程（见下图）。传统侦测器一般都在火灾发展到后三个阶段发出警报，而这三个阶段时间都相对较短，约为几分钟到十几分钟，所以即使发现火警也往往为时已晚。而ICAM火灾早期预警系统它采用具有高感应光子搜寻能力的光子分析侦测仪，它能侦测到物质高热分解出的微粒子，能在火灾的预燃阶段（30分钟-120分钟）发出警报，从而可以尽早地避免火灾的发生。ICAM空气采样式火灾探测器的灵敏度为0.0015～25%obs/m（传统探测器一般为5%obs/m），比传统的高近1000倍。
预 警ALERT
行动ACTION
一级火警FIRE 1
二级火警FIRE2
ICAM
0.005%
20%
光电探头
离子探头

光对射探头
BEAM
火焰探头
初 始 阶 段
第二阶段
第三阶段
第 四 阶段
可 见 烟
阴 燃
明 火
爆 燃
热探头
喷淋
Sprinkler
时间
火灾进程

火灾发展的四个过程
4.2独特的采样方式
由上图可见，激光器所发出的激光经过聚焦后在侦测室的正中央聚焦，当烟粒子经过取样管网传送回侦测室时，相对比例的烟粒子通过聚焦点时所形成的光线折射率会被接收器读取，此读数通过计算机运算后就能反映出烟雾浓度的大小及相应的比例。

5 系统的开放性

5.1超强的网络功能
ICAM空气采样式火灾探测器可与点型感烟、感温探测器、手动报警开关等兼容成为一个完整的消防自动报警系统。此外，ICAM空气采样式火灾探测器和功能模块间可用RS485接口通过PC LINK电缆等组成一个网络系统，实现集中式网络化管理。
5.2报警输出及控制功能
ICAM极早期火灾智能预警系统具有独特的分段警报功能。系统采用类比强度控制仪将烟雾浓度分为20级，用户可以根据环境要求自行设定灵敏度参数。根据所检测的烟雾浓度可以发出四段警报（预警级、行动级、火警1、火警2）分别表示火灾的严重程度。这样用户可以根据不同的警报级别，采取相应的行动，从而达到对火灾的实时监测。
系统设有四组（NO/NC）继电器输出，分别与四段警报和设备故障相对应。可供与警灯警号等设备相连，也可用于切断电力、空调等设备或启动自动拨号报警和自动灭火设备。通用的RS485/232通讯口可以进行远程通讯或与计算机相连以便于管理。

5.3用户接口
ICAM 空气采样式火灾探测器提供用户PC 接口、联动接口和警报接口，提供系统诊断和标准的程序清单，具有故障输出、火警输出、远程复位、远程故障隔离、RS485网络/PC图形系统启动灭火设备等功能。
5.4 与火灾自动报警系统的连接
系统应能够与点式火灾报警控制器连接，通过继电器接口提供的开关量信号由传统报警控制器的监视模块进行监视，实现系统与点式火灾报警控制器的连接。

6 系统的经济性

维护、保养方便，只需定期对抽取样本的PVC管道作气压式清洁，根据环境要求，不定期地清洁或更换过滤网。人工智能系统和激光前向散射技术，使系统稳定、可靠，自动不停地清洗光学器件，很少维护。

7 系统应用范围

火灾造成的业务中断会带来不可估量损失的场所，电信机房、计算机机房、无菌室、电视台，广播电台等；
不能启动自动灭火装置的场所，计算机设备，交换机设备，变电柜、模拟飞行器、医疗设备等；
必须保证建筑物整体美观的场所，博物馆、教堂、古建筑物等；
需要保证有足够时间撤离的场所，医院、剧场、教堂、车站、学校、监狱以及育婴房等；
高举架空间，库房、中厅，室内广场及冷藏室等。

8 认证

ICAM极早期火灾智能预警系统获得许多主要消防认证机构的评价、赞赏和认可。此系统已经获得LPCB(英国)、Vds(德国)、UL(美国)、澳大利亚SSL(Scientific Services Laboratory)、中国消防协会和其它几个国际承认的认证组织的一致批准。联系方式：13023693270
