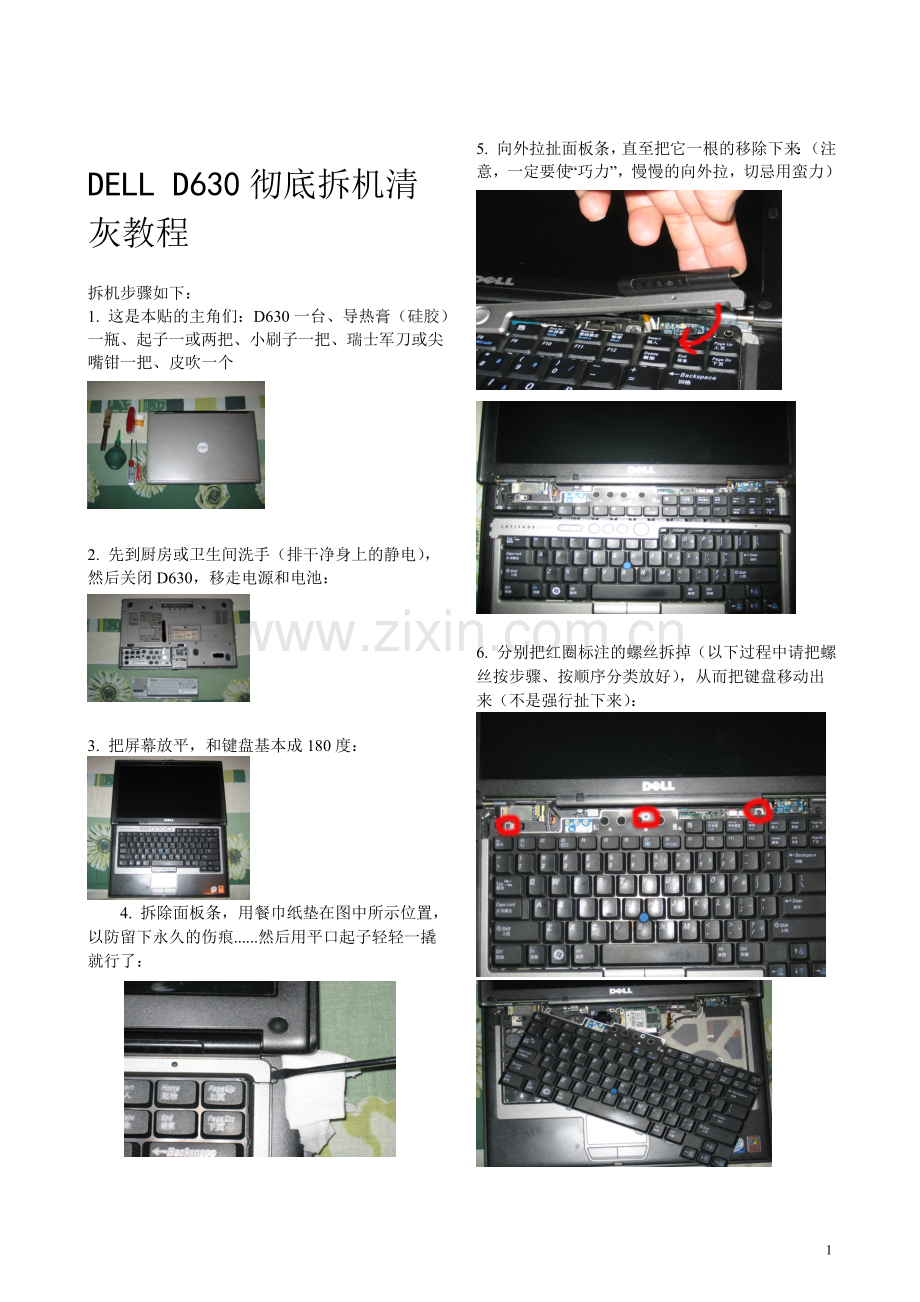

DELL D630彻底拆机清灰教程

拆机步骤如下：
1. 这是本贴的主角们：D630一台、导热膏（硅胶）一瓶、起子一或两把、小刷子一把、瑞士军刀或尖嘴钳一把、皮吹一个

2. 先到厨房或卫生间洗手（排干净身上的静电），然后关闭D630，移走电源和电池：

3. 把屏幕放平，和键盘基本成180度：

4. 拆除面板条，用餐巾纸垫在图中所示位置，以防留下永久的伤痕......然后用平口起子轻轻一撬就行了：

5. 向外拉扯面板条，直至把它一根的移除下来：（注意，一定要使“巧力”，慢慢的向外拉，切忌用蛮力）

6. 分别把红圈标注的螺丝拆掉（以下过程中请把螺丝按步骤、按顺序分类放好），从而把键盘移动出来（不是强行扯下来）：

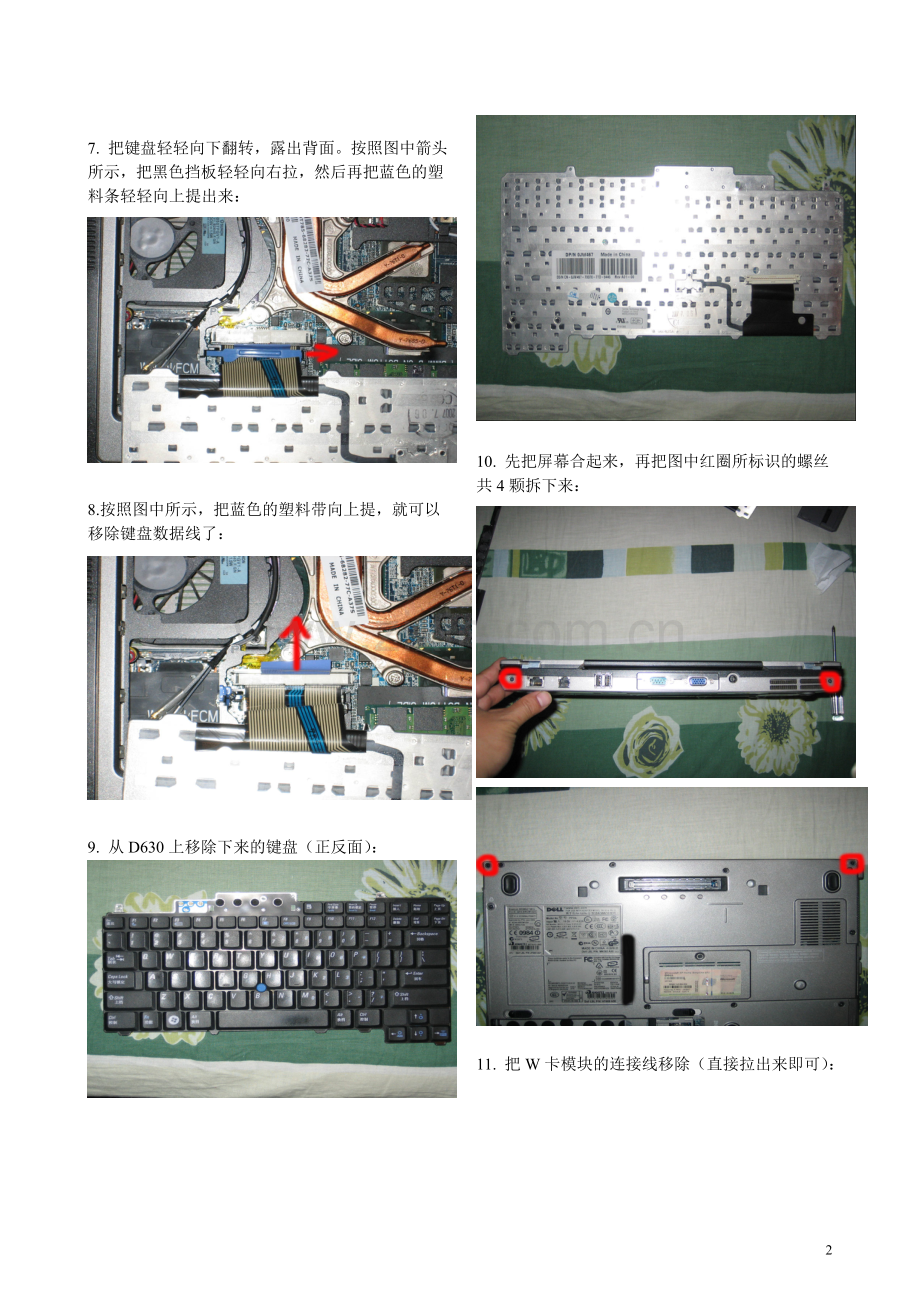

7. 把键盘轻轻向下翻转，露出背面。按照图中箭头所示，把黑色挡板轻轻向右拉，然后再把蓝色的塑料条轻轻向上提出来：

8.按照图中所示，把蓝色的塑料带向上提，就可以移除键盘数据线了：

9. 从D630上移除下来的键盘（正反面）：

10. 先把屏幕合起来，再把图中红圈所标识的螺丝共4颗拆下来：

11. 把W卡模块的连接线移除（直接拉出来即可）：

12. 接着把无线网卡的连接线移除（同样是直接拉出来即可），无线网卡不必拆卸下来：

13. 然后向上把屏幕数据线拔出来：

14. 再次确认这些连接线是否都移除了（包括灰色的那根线）：

15. 确认完以上连接线都移除后，再次把屏幕放平（180度），然后轻轻向上抬，就可以把屏幕取出来了：

16. 把D630底部的红圈标注的所有螺丝都拆了（蓝圈标注的内存保护盖的螺丝可以不拆），拆下来的螺丝放在一个瓶盖里，以免丢失：

17. 把硬盘拔出来后，再把图中标注的两个螺丝拧松（这两颗螺丝拆不下来，拧松就行）：

18. 向里按压光驱释放按钮（按钮会自动跳出一截来），然后把光驱拉出来：

19. 到此为止，几个大件就都拆卸下来了：

20. 把主板上的Bios纽扣电池（型号CR2032）的连接线移除，电池不必取出来：

21. 按照图中所示，用大拇指往上掰黑色的边条，使边条和卡子分开（同样需要“巧力”，切忌蛮力）：

22. 把D630后部的黑条轻轻掰开，再稍微往前一提，就可以把整块面板拆开了（到此千万不能直接把面板扯开，紧接着看第23步！！）：

23. 找到图中红圈标注的数据线（位于机器的左侧），拔出该数据线，整块面板现在才能安全的移除：

24. 把图中红圈标注的4颗螺丝拧松，就可以把散热器移除了（4颗螺丝也是拆不下来的）：

25. 把图中红圈所标注的所有螺丝拆下（记得把这些螺丝都放到瓶盖里）：

26. 把图中标注的两处数据线从主板上移除：

27. 继续把红圈标注的资料线从主板上移除：（最大这根数据线的移除方法在下一步里进行说明）

28. 用手拉住蓝色这条带子，再往上一拉就行：

29. 现在是比较难拆的地方了，因为需要特殊的工具：瑞士军刀里的钳子或者一般的尖嘴钳，把这4颗螺丝拆下：

30. 现在可以小心翼翼的把主板拿出来了：（内存条不必从主板上移除）

31. 特写下主要的芯片：

背面：

32. 底板和风扇：

33. 风扇的正反面特写：

34. 现在大家可以给自己的爱机小D清理灰尘了，如果要拆开风扇的话，那需要修眼镜的那种很小的起子（我是用刀上的小改锥）：

如果大家的风扇转动很涩的话，可以加点机油到转轴上（一两滴就行，不要太多）

35. 清理完灰尘后，把CPU上残余的硅胶小心的去除，把散热器上的硅胶也去除（两片淡蓝色的导热垫别管它们），再向CPU的核心部分上新的硅胶（硅胶不要太多，占CPU核心面积的1/3～1/4就行），然后再按照刚才的步骤，倒过来把D630装好就OK了。

写在最后：可能有的朋友第一次拆机时会搞得满头大汗的，黑人在这里给大家一条所谓的拆机口诀：胆大心细。记住每一步拆机环节，螺丝按照顺序分类放好。还有一点就是，可能有的朋友在好不容易把小D拼装回去，开机却是黑屏且大写锁定指示灯在闪动，那么不必惊慌，关机，重新安装下内存条就行了。
