使用TS-IB型γ射线探伤机前，请详细阅读本说明书和熟悉了解设备！

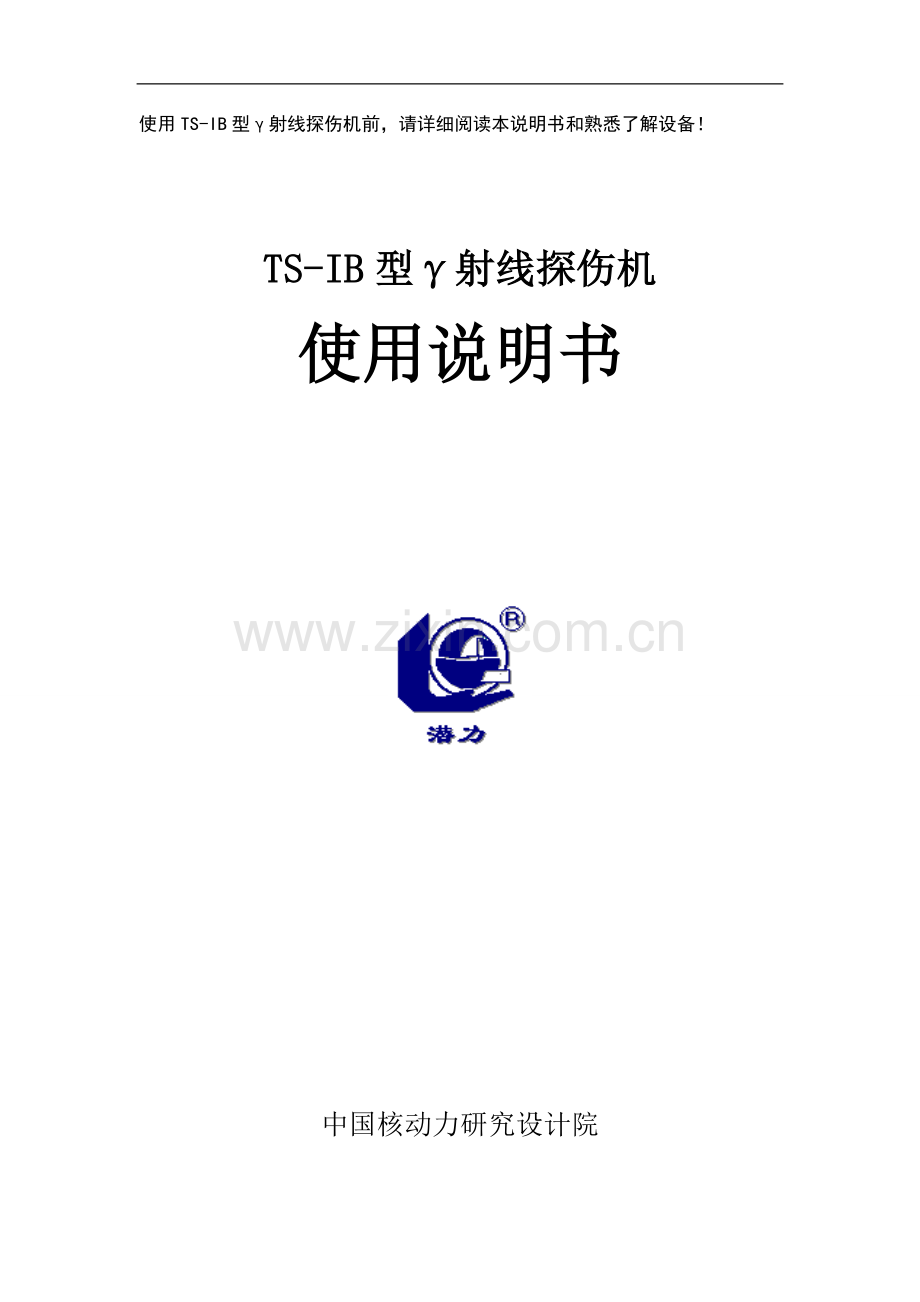

TS-IB型γ射线探伤机
使用说明书

中国核动力研究设计院

目 次
前 言 ………………………………………………………2
1 适用范围 ………………………………………………………… 3
2 环境条件 ……………………………………………………… 3
2.1 正常使用的环境条件 ………………………………………… 3
2.2 运输与贮存的环境条件 ……………………………………… 3
3 性能与主要技术参数 ……………………………………………3
3.1 性能 ……………………………………………………………3
3.2 主要技术参数 …………………………………………………4
4 设备组成 …………………………………………………………4
4.1 主机构成 ………………………………………………………4
4.2 附件 ……………………………………………………………9
5 安全措施 …………………………………………………………10
6 操作程序…………………………………………………………12
7 使用注意事项……………………………………………………15
7.1 正常使用注意事项 ……………………………………………15
7.2 紧急情况处理 …………………………………………………16
8 维护与检修 ………………………………………………………17
9 钴-60放射源的更换和运输 …………………………………18

前 言
感谢您使用我厂的工业无损探伤系列设备！
l 在使用前请务必阅读本使用说明书以便指导您正确使用本产品。
l 对于不按本说明书要求操作和使用设备而造成的后果，不在我厂的职责范围内。
l 为了正确使用本产品，使用前必须认真阅读本说明书中有关安全方面的注意事项。
如果无视本提示而使用时，有可能造成严重的人员伤害和造成本机器的部分或全部损坏。
l 以下阐述的注意事项，详细记载了有关安全方面的重要内容，请务必遵守。
危险

警告
如果无视本提示而使用时，有可能造成人员伤害或造成本机器的损坏。

如果无视本提示而使用时，有可能发生误操作和误动作。

注意

l 图形标记的说明
提示危险、警告、注意的内容，具体的内容在相应的地方有明确的文字加以说明。
该图形符号为本产品的注册商标。

1 适用范围
TS -ⅠB型60Coγ射线探伤机（以下简称：TS -ⅠB型探伤机）主要应用于工业γ射线照相，能透照40毫米～200毫米的钢板，是工业无损检测的重要设备，可广泛应用于航空、造船、冶金、、压力容器、原子能、石油、化工及机械制造等行业。
该机可用于大的试件照相，环形焊缝的周向照相，还可利用准直仪进行单一方向的照射。
注意：TS -ⅠB型探伤机的使用场地、场所的环境必须满足国家相关法令、法规和标准的要求。
2 环境条件
2.1 正常使用的环境条件
l 环境温度：10℃～40℃
l 相对湿度：30%～75%
l 大气压力：70kPa～106kPa
2.2 运输与贮存的环境条件
l 环境温度：-10℃～40℃
l 相对湿度：≤90%
l 大气压力：50kPa～106kPa
3 性能与主要技术参数
3.1 性能
本机采用手动控制，通过手摇驱动将放射源从屏蔽体内通过输源软管送到曝光位置进行工作，经过一定的曝光时间后，将放射源收回到屏蔽体内。
3.2 主要技术参数
l 放射源类型： 60Co
l 放射源规格： Φ5 mm×8 mm
l 额定装源活度： 3.7TBq（100Ci）
l 源输出最大距离： 6.3m
l 输源软管长度： 6.3m
l 控制导管长度： 10m
l 照相厚度： 40 mm～200mm（钢）
4 设备组成
4.1 主机构成
TS -ⅠB型探伤机主要由控制机构、机体、输源管等部分组成（见图一）。
3 2 1
1、控制机构 2、TS -ⅠB型探伤机机体 3、输源管
图一 TS -ⅠB型探伤机构成示意图
5 4 3 2 1
6 7

1、 摇把 2、驱动齿轮组件 3、控制导管（10米） 4、连接爪
5、阳接头和驱动软轴（19.5米） 6、卡爪 7、手柄
图二 控制机构结构示意图
A 控制机构
控制机构包括摇把、驱动齿轮组件、控制导管、连接爪和压接有阳接头的驱动软轴等部件（结构示意见图二）。
控制机构是手动控制放射源运动的机构。驱动齿轮组件主要由驱动齿轮、齿轮轴、壳体等部分组成。驱动齿轮与驱动软轴相啮合，齿轮轴的外伸轴与摇把柄连接，供手动送出和收回放射源用；壳体是用于安装驱动齿轮、齿轮轴，并防止大型颗粒物等进入驱动齿轮组件，保护驱动齿轮组件不受卡滞，损坏驱动齿轮。控制导管是控制驱动软轴运动的导向管和保护管。驱动软轴一端压接有阳接头，用于与放射源鞭阴接头连接；另一端装有止动弹簧，用于防止驱动软轴与驱动齿轮之间的啮合在意外事故状态下脱落。
B 机体
TS-ⅠB型探伤机机体（见图三）是60Co放射源的储存装置，采用贫化铀作为屏蔽材料。当60Co放射源被锁闭在探伤机机体的安全位置时，该屏蔽体能将60Co放射源屏蔽在GB/T14058-1993和ISO-3999标准的规定值之内。
4 3
2

1

1、顶鞭贮存管 2、源顶鞭 3、手把 4、安全联锁装置
图三、TS-ⅠB型探伤机机体示意图
TS-ⅠB型探伤机机体（如图三所示）拔掉源顶鞭即为出源口接头，用于与输源软管的快换头相连接。逆时针转动安全联锁装置的选择环至‘连接’位置卸下端盖后用于与控制机构相连接。
TS-ⅠB型探伤机机体出源口接头与输源管的连接方法见图四，连接前将输源管快换接头外套按图示箭头方向拔动到跟部后与机体出源口接头连接，接好后松开输源管快换接头外套并拽着输源管的软管部分往外拉以确认其连接是否牢固。机体出源口接头与输源管连接前必须先拔掉源顶鞭并插入到储顶鞭管内（如图四所示）。TS-ⅠB型探伤机机体出源口与顶鞭贮存管的位置布局具体见图五，顶鞭贮存管下方有“顶鞭贮位”的标记，出源口接头上方有“输源管连接位”的标记。
1

2 3
1、源顶鞭 2、输源管快换接头 3、出源口接头
图四 机体出源口接头与输源管的连接示意图

1

2

1、顶源贮位 2、输源管连接位
图五 机体顶源贮位与输源管连接位的位置关系图
TS-ⅠB型探伤机机体安全联锁装置与控制机构的连接方法示意
1 2 3 4 5
1、端盖 2、源鞭阴接头 3、驱动软轴阳接头 4、连接爪 5、控制导管
图六 机体安全联锁装置与控制机构控制导管连接示意图
见图六，连接前逆时针转动安全联锁装置的选择环至‘连接’位置卸下端盖，然后将控制机构驱动软轴上的阳接头与源鞭上的阴接头连接好，最后将控制仪连接爪插入安全联锁装置的孔内，顺时针方向转动选择环至‘工作’位置。
C 输源管
输源管由直径相同的三根2.1米长的软管组成，其中一根为接长管、一根为快换管、一根为曝光管，快换管一端压接有快换接头（用于TS-ⅠB型机机体的一端连接），快换管另一端压接有螺纹接头（用于与曝光管或接长管连接），曝光管一端压接有照射头（用
3 2 1

1、快换管 2、接长管 3、曝光管
图七 输源管示意图
于防止钴-60放射源伸出输源管外），曝光管另一端压接有螺纹接头（用于与曝光管或快换管连接）。在工作时必须同时使用曝光管和快换管。
4.2 附件
TS-ⅠB型探伤机附件是根据用户需要选用的一系列辅助性工具，其名称和用途详见表一，用户可根据需要进行选购。
序 号
附件名称
附件用途
备 注
1
三角架
固定输源管曝光照射头。
随机配备一个
2
周向曝光准直仪
用于周向曝光，降低其他方向的剂量水平。
用户选购
3
端面曝光准直仪
用于端面曝光，降低其他方向的剂量水平。
用户选购
4
侧向曝光准直仪
用于侧向曝光，降低其他方向的剂量水平。
用户选购
表一 TS-ⅠB型探伤机附件名称及用途

5 安全措施
A、 安全联锁装置
1 2 3 4 5

1、滑动杆 2、选择环 3、安全锁 4、安全锁钥匙 5、端盖
图八、安全联锁装置示意图
TS-ⅠB型探伤机设计有一套安全联锁装置（见图八），该安全联锁装主要有以下几方面的功能置。
l 该安全联锁装置的选择环用于确定机体是处于锁紧位置、连接位置还是工作位置。
l 该安全联锁装置的滑动杆的作用在于送源前必须先按下滑动杆才能打开放射源通道，回源时能自动将放射源锁定在储存位置。
l 该安全联锁装置的安全锁的作用在于必须用专用钥匙才能打开。
该安全联锁装置的端盖是保护放射源鞭的接头，防止尘埃进入探伤机机体内腔。
B、专用源顶鞭
TS-ⅠB型探伤机设计有一个专用源顶鞭，用于本机在运输、搬运及储存时防止源鞭因意外事故震动而脱落。
C、专用止动弹簧
TS-ⅠB型探伤机放射源的驱动是控制机构采用专用齿轮与驱动软轴啮合，通过专用齿轮啮合带动驱动软轴运动，从而实现放射源的送出和收回。为了防止专用齿轮与驱动软轴啮合在意外事故状况下出现啮合状态脱开的现象，TS-ⅠB型探伤机控制机构驱动软轴设计有

1 2 3 4
1、阳接头 2、专用止动弹簧 3、备用控制导管 4、送源控制导管
图九 控制机构示意图
专用止动挡圈，通过专用止动挡圈限制控制机构驱动软轴与专用齿轮的啮合的脱离。
TS-ⅠB型探伤机控制机构专用止动弹簧是一个螺旋性弹簧，其与控制机构驱动软轴之间的装配示意图见图九所示。
危险：严禁拆除、破坏专用止动弹簧，否则容易降低TS -ⅠB型探伤机的安全防护性能。私自拆卸专用止动弹簧造成的事故，由用户承担全部责任，我厂不承担由此造成事故的任何责任。
6 操作程序
在工作之前，首先要作好一切准备工作。检查设备，要求设备各部件无明显的损伤。根据几何不清晰度要求算出曝光焦距，确定焦点位置。根据底片黑度要求算出曝光时间。确定工作区域，不准非工作人员误入该区域造成事故照射。根据无损检测操作工艺规程的要求贴好胶片。
在输源管、控制机构与探伤机机体连接之前，用剂量仪检查60Co放射源是否在探伤机机体内，然后才能按照以下步骤进行工作。
警告：TS -ⅠB型探伤机内装60Co放射源，操作时必须严格按照操作程序进行，切勿疏忽大意。
注意：操作使用TS -ⅠB型探伤机时应轻拿轻放以防止损坏设备。
6.1 根据拍片需要确定曝光焦点位置，布置固定三脚架，用三脚架固定输源管曝光照射头，然后铺设输源管，要求输源管要尽量铺直。检查输源管有无明显的砸扁破损等情况。
危险：检查若发现输源管有砸扁破损现象，必须更换新的输源管，否则有造成卡源故障的危险。
6.2 探伤机机体摆放在适当的位置并安放稳定，不得有跌落摔倒的危险。
6.3 铺设控制机构及控制导管，要求控制导管要尽量铺直（特殊情况下需要弯曲使用的，控制导管的弯曲半径不得小于1米）。检查软轴上压接的阳接头是否磨损，手摇操作检查驱动齿轮与软轴之间的啮合是否正常、转动是否灵活，有无卡死现象。
危险：检查若发现软轴上压接的阳接头有磨损（检查方法见第8章），必须维修更换新的阳接头，否则有造成掉源故障的危险。
警告：检查发现驱动齿轮与软轴之间的啮合不正常、转动不灵活，有卡死现象，必须维修或更换相关部件，否则有造成源驱动故障的可能。
6.4 将源顶鞭卸下并插入机体端部储顶鞭管内，将输源管快换接头与探伤机机体出源口接头（即：卸掉源顶鞭处的接头）连接好，握住塑料导管处往外拉，检查快换接头连接是否牢固。输源管快换接头与机体出源口接头的连接方法见图四所示。
6.5 用专用钥匙将安全锁打开，逆时针转动选择环，将其由锁紧位置转到连接位置，卸下端盖。
6.6 拨动源鞭阴接头上的拨动销，将驱动软轴上压接的阳接头插入源鞭阴接头内。松开拔动销，让阴接头内的滑块自动弹回套着阳接头。
危险：连接前必须检查阳接头是否磨损（检查方法见第8章）；连接后必须检查阳接头与源鞭的连接是否可靠，阳接头是否有脱离源鞭阴接头的可能。
6.7 合上两定卡爪，将连接爪插入联锁装置孔内，顺时针转动选择环，将其由连接位置转到工作位置。
6.8再一次确认输源管连接是否可靠及各项准备工作是否完成，确认后按下联锁装置的滑杆至滑杆上的红色标记伸出为止,如图十所示方向推动滑杆，保证推不动滑杆为止。
1 2 3 4 5

1、滑动杆 2、选择环 3、安全锁 4、安全锁钥匙 5、端盖
图十 探伤机处于工作状态时滑杆所处位置示意图
注意：确认各部件已摆放平稳、固定牢固，布置合理，防止使用过程中出现故障或危险。
6.9 摇动控制机构上的摇把，将放射源从屏蔽体内送至曝光位置，即摇把不能再摇动为止。经过一定的曝光时间后，反向摇动摇把，将放射源收回屏蔽体内。
6.10 用剂量仪进一步检查放射源是否已回到安全屏蔽位置。
6.11逆时针转动选择环到连接位置，取下连接爪，打开两定卡爪，拨动源鞭阴接头拨动销，从阴接头内取出阳接头。
6.12 将端盖插入探伤机机体联锁装置的孔内，逆时针转动选择环到锁紧位置。
6.13锁上安全锁装好端盖，卸下输源管，将源顶鞭装入源出口接头。
至此，整个工作过程全部结束。第二次工作时，则必须重复此过程，决不允许在连续工作时，不按上述步骤进行操作，否则即为违章操作。
7 使用注意事项
7.1 正常使用注意事项
为了确切掌握探伤场所的剂量分布情况和人身所接受剂量情况，必须注意以下事项和要求：
警告：本机机体、控制仪必须摆放固定在合理的位置，确保在事故状态下能迅速到达机体、控制仪所在位置进行事故处理。
警告：探伤操作前，必须清理清查作业现场，确保作业现场高空无可能跌落的物体存在，防止探伤作业时异物跌落砸伤、压伤输源管和控制导管。
警告：本机内装有强60Co源，未经培训的工作人员不能进行操作。在操作该机之前，必须熟悉该机的操作过程，必须认真阅读本机的使用说明书并按要求操作。操作时，必须由一位经培训合格且能熟练操作的射线探伤人员进行。
警告：探伤场所必须配备γ剂量仪，随时监测各处剂量分布情况，了解工作人员所处工作区的剂量大小，防止进入高剂量区受到误照射。
警告：探伤工作人员应随时携带γ剂量报警仪或γ累积剂量报警仪，用音响提醒工作人员已进入γ剂量场所，音响频率高表示剂量率
高，工作人员应抓紧时间工作，缩短工作时间或退出高剂量场所。
注意： 如果在使用过程中有问题必须请的维修人员处理，严禁设备在故障情况下使用。
警告：本机在使用过程中，要经常检查接头是否磨损，阴阳接头是否连接可靠。一旦磨损则必须更换。存放输源管与控制部件时，导管不要弯曲太小（弯曲半径不能小于1米），以免折坏而造成下次使用时出现卡死现象。如果探伤机机体上的联锁装置出现问题，可向生产厂家申请解决，决不允许任意拆卸以免造成事故照射。
危险： 除探伤作业完成后拆卸输源管与机体出源口接头的连接及控制机构连接爪与机体安全联锁装置的连接外，该机不允许其他拆卸，源要被确认收回到贮存位置且逆时针转动选择环至连接位置并取下连接爪并装好端盖后才能拆开输源管。
警告：该机必须由专人负责保管，单独存放且防火防盗。
7.2 紧急情况处理
l 若驱动装置不正常，出现异常现象或声音，应做如下处理：马上手摇曲柄，把放射源收回屏蔽体内。
l 若出现掉源，应立即疏散高剂量区的人群，封闭现场并向相关管理部门汇报、通知厂家，设法处理，千万不能扩大事故。
l 源不能送出时按以下步骤处理：①检查选择体的保险是否打开，若未打开，则打开即可；②把控制机构从机体上拆下单独检查，方法是空摇控制手柄，若控制手柄摇不动或感觉很重，证明控制机构有问题，应进行维修；③保险锁打开时，若在推动滑杆的过程中，滑杆被弹回，此时应回到手柄处轻轻向前摇动一下手摇柄，再推拔销即可。若都不是上述问题，请与生产厂家联系。
l 源在送出过程中受阻，此时应停止送源，把源收回到机体内。首先检查输源管是否连接正确，是否有损坏，弯曲半径是否过小；其次，拆下控制机构，空摇手摇柄，检查控制机构是否有卡死的现象。若都不是上述问题，请与生产厂家联系。
l 源在回收过程中受阻：此现象有两种情况：一是控制缆与专用齿轮卡死，解决的方法是拆下送源控制导管与驱动齿轮组件相连的接头（见图九），露出控制缆，用手即可把放射源收回到机体内；二是在曝光过程中，重物掉下砸坏输源管和控制导管，这种情况的处理比较复杂，应维护好现场，设好警戒线，安排专人看护，禁止人员进入，及时向相关部门汇报并通知生产厂家。
若违反本说明之规定，一旦发生事故，不要惊慌失措，应及时排除事故，在未排除事故之前，决不允许任何无关人员进入该区而扩大事故照射范围。
8 维护与检修
本机在使用过程中应进行以下日常维护：
l 在使用过程中，要检查阳接头是否磨损，阴阳接头是否连接可靠，一旦磨损则必须更换（到生产厂家更换或由厂家派专业人员更换）。

1 2 3

1、 阴接头 2、 连接间隙 3、 阳接头
图十一 阴接头与阳接头连接状态图+
阳接头磨损检查按照如下方法进行：将控制机构驱动软轴阳接头与源鞭阴接头连接好，测量阴接头与阳接头之间连接的间隙；如果间隙测量值大于0.65mm表明阳接头已磨损，继续使用会存在安全方面危险的可能，因此必须更换新的合格的阳接头。更换后重新测量阴接头与阳接头之间的间隙，以确保安全可靠。
l 存放输源管与控制机构时，导管不要弯曲太小（弯曲半径不得小于1米），以免折坏而造成下次使用时出现卡死现象。
l 安全联锁装置是本机集体的重要部件，特别应注意防水、防尘、防止用重物敲击，若出现锁体和选择环转动不灵活时，可滴入少量的煤油。 如果安全联锁装置出现问题，可向生产厂家申请解决，决不允许任意拆卸以免造成事故照射。
l 控制机构驱动齿轮组件只可用煤油清洗，不可用机油或黄油作润滑剂。
9 钴-60放射源的更换和运输
TS-ⅠB型探伤机使用的放射源是钴-60，该源的半衰期只有5.24年，经过一定时间后就需要换源。需要换源时，先向生产厂家提出申请后，必须将废源连同TS-ⅠB型探伤机机体一起送回生产厂家，即时处理废源，避免造成污染。由生产厂家检修设备确认机体的性能指标是否满足使用要求，检查确认合格后，装入新源并检查验证放射源是否能在通道内顺利地送出，收回，即可将TS-ⅠB型探伤机机体送回用户，用于探伤作业。
