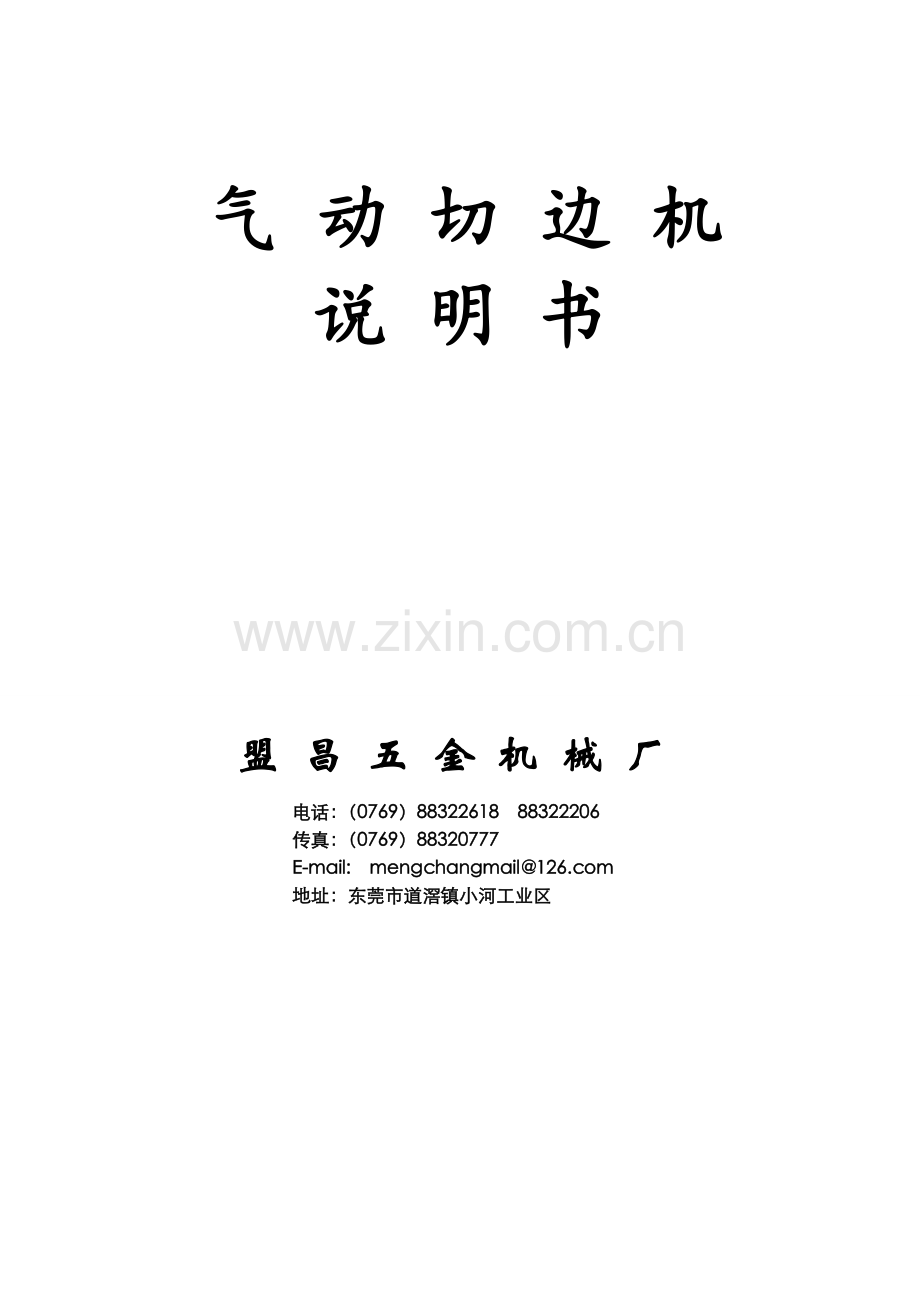

气 动 切 边 机
说 明 书

盟 昌 五 金 机 械 厂
电话：[phone] 88322206
传真：[phone]
E-mail: mengchangmail@
地址：东莞市道滘镇小河工业区

目 录

一、 概述
二、 机器原理
三、 机器系统对电气及环境的要求
四、 各部件的介绍
五、 操作步骤及注意事项
六、 机器的安装及调试注意事项
七、 故障分析及处理方法
八、 机器的维护与保养
九、 机器易损件图纸
十、 装箱清单
十一、 各主要器件品牌及规格

一、概述
本机是我公司独立设计开发及制造的裁边机，用于裁除铝箔袋多余的边料。机器的安装、调试、操作及维修简便容易。

本机参数：
2.1机器的切刀长度按型号分为200mm、300mm两种，均使用标准车刀钢刀片。
2.2前X侧X高：415(315)mmX150mmX330mm。
2.3裁边宽度在3~8mm内可调。
2.4工作速度大于400次/小时。
2.5纯气动驱动，不需电源。
2.6工作环境温度不大于40℃，非潮湿环境下使用。
2.7机器重量：200mm：21kg；300mm：28kg

二、机器原理
行程调节螺母
1． 机器外观图：
前顶丝
定位条
下刀座
上刀座
调刀座
滑块
上刀片
下刀片
直线轴承
立柱
气缸

后顶丝

三、机器系统对电气及环境的要求
气源：>7bar 。
工作环境温度：<=30℃。
非潮湿空气环境。

四、各部件的介绍
4.1 切刀的安装和更换
先把气缸顶部的螺母调到最底下，关掉气源 ，用5号内六角逆时针把锁切刀的螺丝逐一拆下，操作时注意避开切刀以防伤到手，取下切刀后注意保护好切刀刃口。
安装时把切刀和安装座清理干净再按照上面的步骤装上切刀。

4.2 切刀间隙的调节
先把上切刀压下，轻轻松开调刀座螺丝一点点，如间隙过大则把后顶丝松开前顶丝拧进，间隙过小则把前顶丝松开后顶丝拧进，调到合适的间隙后把调刀座螺丝拧紧，注意每次调的量不宜过大以防撞坏切刀刃口。
4.3 气缸速度的调节方法
气缸的上调速阀顺时针拧切刀下压速度为慢，逆时针拧为快，气缸的下调速阀顺时针拧切刀抬起速度为慢，逆时针拧为快，调好后记得把调速阀的小螺母拧紧。

五、操作步骤及注意事项
4.1 开机前接入气源，并调好气压和上切刀切下行程（行程小则有的切不断，行程大则刀易损）；
4.2根据电芯的要求设置好裁边宽度（下刀前面的定位条，松开两端螺丝，调好定位条与下刀后刃的距离后再锁紧两端螺丝即可）；
4.3 调整气缸上的节流阀，选择适当的剪切速度；
4.4 把要裁边的电芯放置好，然后踩动脚踏开关，进行裁剪；
4.5 裁边完成后，刀片复位，取出电芯；
4.6 重复步骤4.4和4.5，继续工作；
4.7 机器不用时请注意断掉气源。

特别注意：
当机器运行异常或出现意外时，马上停机断气修理。
除此机器规定用途外，不得它用。
此机器一人操作，使用时注意安全。
非操作人员不能离机器太近，更不得将身体伸进机器内。
非技术人员严禁调机，以免造成事故。

六、机器的安装及调试事项：
5.1 机器安置在硬实的工作台上，并尽量使机台水平；
5.2 调节刀位时，须小心对齐上下刃口，最好减少气压调刀；
5.3 直线轴承是本机的精密部件，不能敲打；
5.4 调整好适当的剪切速度。

七、故障分析及处理方法
7.1切不断铝塑膜，检查切刀切下的行程够不够，切刀是否已磨损，切刀间隙是否过大，气压是否过小；
7.2操作时机器无反应，确认气源是否已接通，再检查气控阀和气动脚踏开关是否被异物堵塞。

八、机器的维护与保养
8.1 常保持机器的清洁；
8.2 每半月至少检查一次各螺丝是否松动；
8.3 建议每周检查一次切刀间隙及切刀有没有磨损；
8.4每周加少许润滑油脂于导柱导套上；
8.5严防其它异物进入上下切刀之间进行裁切。
九、机器易损件图纸
见附页

十、装箱清单
1. 主机一台；
2. 说明书一本；
3. 相关配件。

十一、各主要器件品牌及规格
序号
器件
数量
单位
品牌
规格或型号
1
气缸
1
个
AIRTAC
SDAJ6320-10
2
气控阀
1
个
AIRTAC
4A210-06
3
气控脚踏开关
1
个
AIRTAC
3F210-06-NC

非常感谢贵公司使用本厂制作的机器，本厂精于制作各类小型冲压机，五金模具、夹具、小型自动化机器、各种精密机械零件等等，欢迎联系制作，希望与贵公司不断合作以求共同发展。
祝贵公司生意兴隆，财源广进。
附页一：机器易损件图
