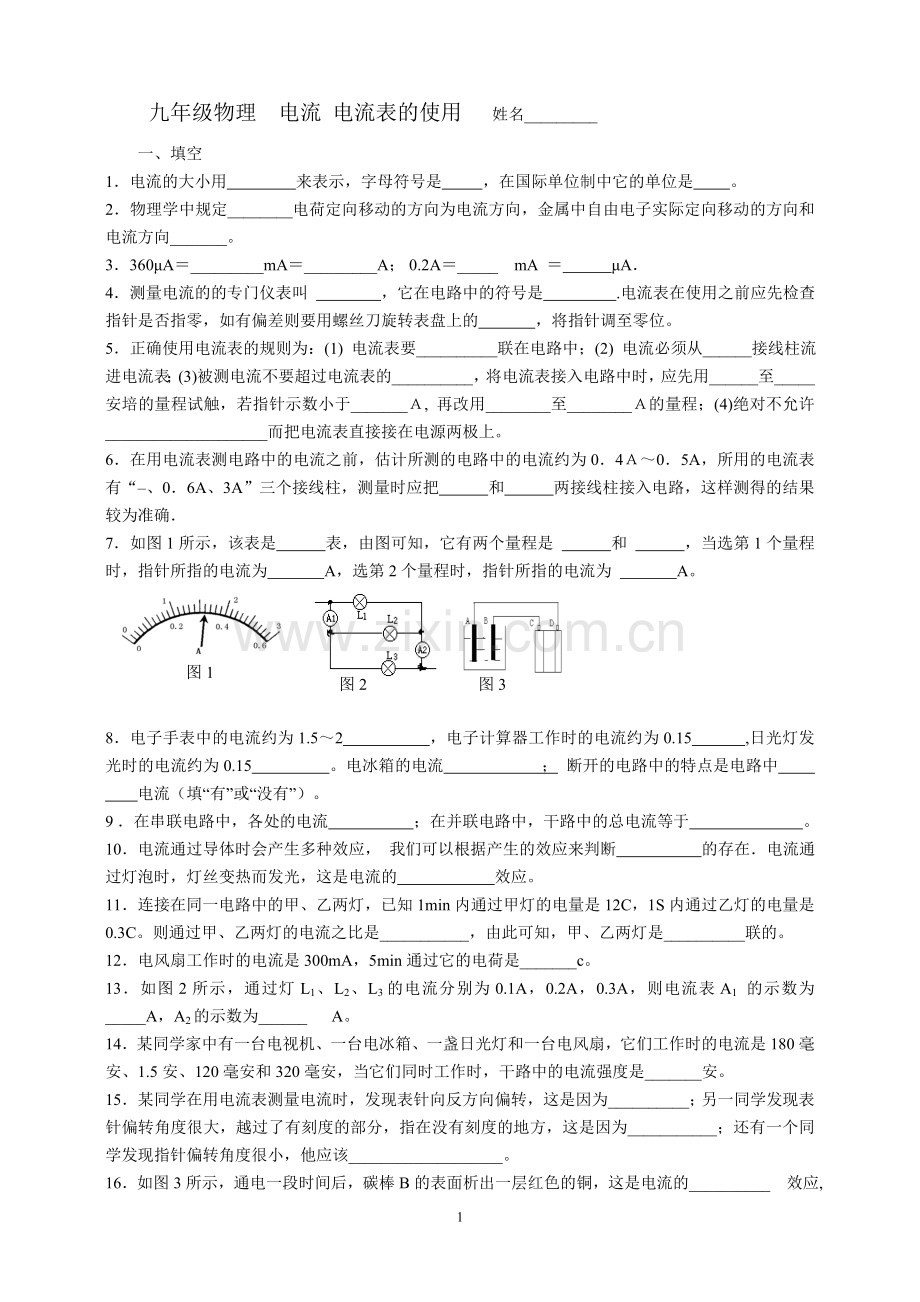

九年级物理 电流 电流表的使用 姓名_________
一、填空
1．电流的大小用                 来表示，字母符号是         ，在国际单位制中它的单位是        。
2．物理学中规定________电荷定向移动的方向为电流方向，金属中自由电子实际定向移动的方向和电流方向_______。
3．360μA＝_________mA＝_________A； 0.2A＝_____ mA ＝ μA．
4．测量电流的的专门仪表叫 ，它在电路中的符号是 .电流表在使用之前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的             ，将指针调至零位。
5．正确使用电流表的规则为：(1) 电流表要__________联在电路中；(2) 电流必须从______接线柱流进电流表；(3)被测电流不要超过电流表的__________，将电流表接入电路中时，应先用______至_____安培的量程试触，若指针示数小于_______Ａ, 再改用________至________Ａ的量程；(4)绝对不允许____________________而把电流表直接接在电源两极上。
6．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4Ａ～0．5A，所用的电流表有“–、0．6A、3A”三个接线柱，测量时应把      和     两接线柱接入电路，这样测得的结果较为准确．
7．如图1所示，该表是 表，由图可知，它有两个量程是 和 ，当选第1个量程时，指针所指的电流为 A，选第2个量程时，指针所指的电流为 A。
图3
图2
图1

8．电子手表中的电流约为1.5～2       ，电子计算器工作时的电流约为0.15          ,日光灯发光时的电流约为0.15          。电冰箱的电流             ； 断开的电路中的特点是电路中          电流（填“有”或“没有”）。
9 ．在串联电路中，各处的电流  ；在并联电路中，干路中的总电流等于          。
10．电流通过导体时会产生多种效应， 我们可以根据产生的效应来判断      的存在．电流通过灯泡时，灯丝变热而发光，这是电流的             效应。
11．连接在同一电路中的甲、乙两灯，已知1min内通过甲灯的电量是12C，1S内通过乙灯的电量是0.3C。则通过甲、乙两灯的电流之比是___________，由此可知，甲、乙两灯是__________联的。
12．电风扇工作时的电流是300mA，5min通过它的电荷是_______c。
13．如图2所示，通过灯L1、L2、L3的电流分别为0.1A，0.2A，0.3A，则电流表A1 的示数为_____A，A2的示数为______ A。
14．某同学家中有一台电视机、一台电冰箱、一盏日光灯和一台电风扇，它们工作时的电流是180毫安、1.5安、120毫安和320毫安，当它们同时工作时，干路中的电流强度是_______安。
15．某同学在用电流表测量电流时，发现表针向反方向偏转，这是因为__________；另一同学发现表针偏转角度很大，越过了有刻度的部分，指在没有刻度的地方，这是因为___________；还有一个同学发现指针偏转角度很小，他应该___________________。
16．如图3所示，通电一段时间后，碳棒B的表面析出一层红色的铜，这是电流的__________ 效应,图中C是电源的_____ _极，导线AD上的电流方向由_____ 到 _____ 。

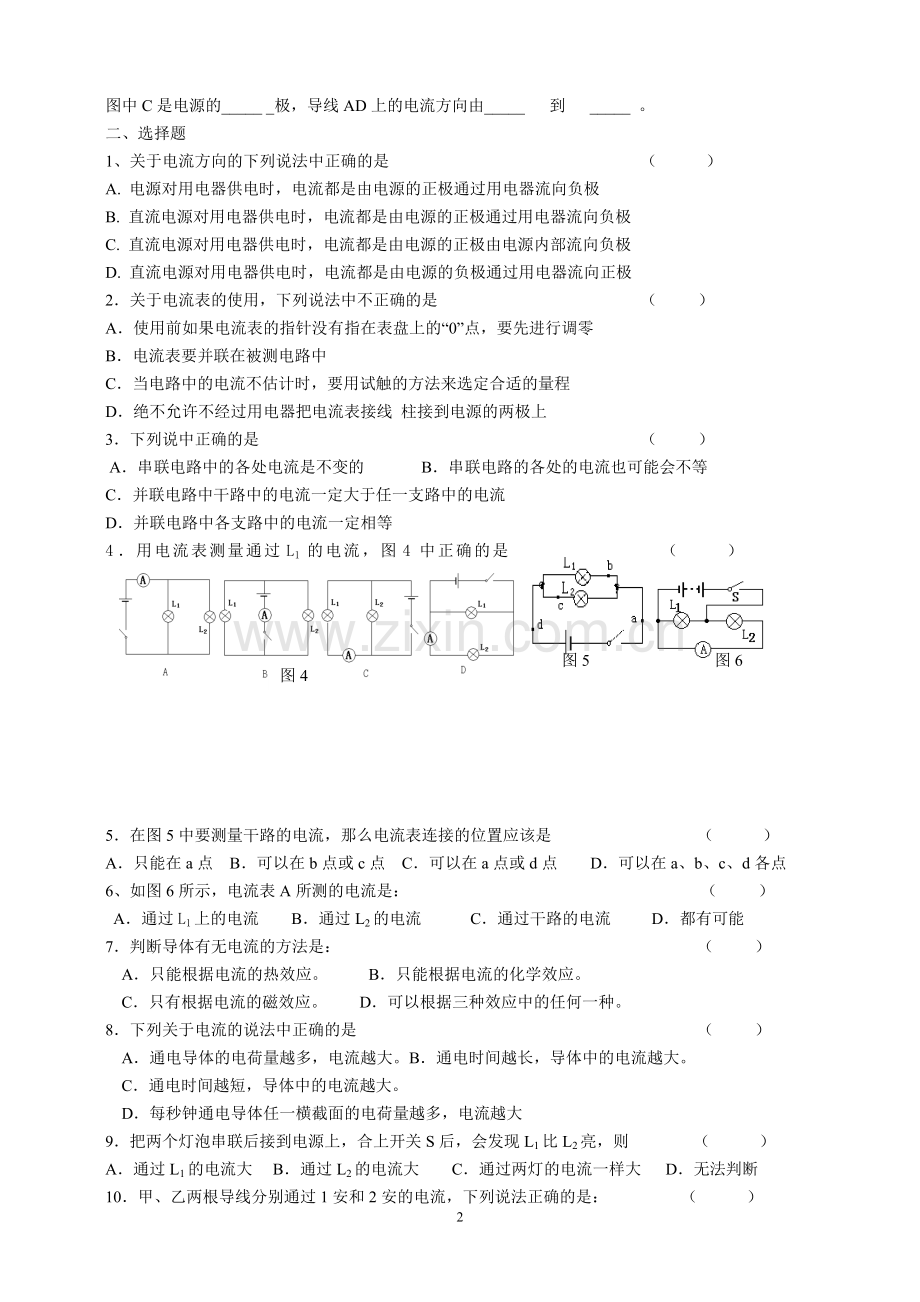

二、选择题
1、关于电流方向的下列说法中正确的是 （   ）
A. 电源对用电器供电时，电流都是由电源的正极通过用电器流向负极
B. 直流电源对用电器供电时，电流都是由电源的正极通过用电器流向负极
C. 直流电源对用电器供电时，电流都是由电源的正极由电源内部流向负极
D. 直流电源对用电器供电时，电流都是由电源的负极通过用电器流向正极
2．关于电流表的使用，下列说法中不正确的是       （     ）
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不估计时，要用试触的方法来选定合适的量程
D．绝不允许不经过用电器把电流表接线 柱接到电源的两极上
3．下列说中正确的是             （   ）
 A．串联电路中的各处电流是不变的 B．串联电路的各处的电流也可能会不等
C．并联电路中干路中的电流一定大于任一支路中的电流
D．并联电路中各支路中的电流一定相等
图5
4．用电流表测量通过L1的电流，图4中正确的是 （ ）
图4
图6

5．在图5中要测量干路的电流，那么电流表连接的位置应该是 （ ）
A．只能在a点 B．可以在b点或c点 C．可以在a点或d点 D．可以在a、b、c、d各点
6、如图6所示，电流表A所测的电流是： （ ）
A．通过L1上的电流 B．通过L2的电流 C．通过干路的电流 D．都有可能
7．判断导体有无电流的方法是： （ ）
A．只能根据电流的热效应。 B．只能根据电流的化学效应。
C．只有根据电流的磁效应。 D．可以根据三种效应中的任何一种。
8．下列关于电流的说法中正确的是 （ ）
A．通电导体的电荷量越多，电流越大。B．通电时间越长，导体中的电流越大。
C．通电时间越短，导体中的电流越大。
D．每秒钟通电导体任一横截面的电荷量越多，电流越大
9．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则   （    ）
A．通过L1的电流大     B．通过L2的电流大 C．通过两灯的电流一样大      D．无法判断
10．甲、乙两根导线分别通过1安和2安的电流，下列说法正确的是： （ ）
A．甲导线的通电时间长 　 B． 乙导线的通电时间长
C．通过乙导线的电流强度大 　　D． 通过乙导线的电量大
8．有两根粗细不同的导线串联在电路中，已知粗段和细段横截面积之比为2：1，那么，当电流通过这两段导线时，流过粗段导线的电流I1与流过细段导线的电流I2的关系是 （ ）
A． I1=I2 B． I1=2I2 C ．I2=2I1 D ．4I1=I2
9．如图7所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有 （ ）
图9
A ．I1=I2+I3 B．I1=I2=I3 C ．I1>I2>I3 D．I1<I2<I3
图8
L1
L2
L3

10．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是 （   ）
A．指针摆动角度大                 　　　  B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表       D．指针摆动角度小，读数不精确
11．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（   ）
A．电灯L1被短路    B．电灯L2被短路C．有一盏灯的灯丝断了    D．电流表正负接线柱接反了
12．在如图8所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8A，那么A、B线头应分别接电流表的 （ ）
A．＂3＂和“＋”接线柱上 B．＂0．6＂和“＋”接线柱上
C．＂3＂和0．6接线往上 D．“＋”和3接线柱上
13．在图9所示电路中，有一个是电流表，另三个是灯泡，则 （ ）
A．a、b、d为灯泡，c为电流表 B．a、b、c为灯泡，d为电流表
C．b、c、d为灯泡，a为电流表 D．a、c、d为灯泡，b为电流表
14．某同学用电流表的时候，本应用“十”和“3”两个接线柱，但误将“十”和“0.6”两个接线柱接入电路(“十”接线柱位置没有接错)，这样做的结果将是 (       )
图11
图12
A．指针摆动角度变小了                      　 B．指针反方向摆动
C．指针摆动的角度变大了，电流表可能被损坏      D．指针不动
15．下列家用电器，在正常工作时，哪一种通过的电流最大?
A．电视机   B．普通日光灯 C．家用电风扇    D．家用电熨斗
三、综合 (    )
１．在“用电流表测电流”的实验中
（１）连接电路中的开关应处于______ 状态。（２）在实验中发现指针反偏，这是因为________
（３）如图10 所示，在研究并联电路电流关系的电路中，若测得A、B、C三处的电流分别是IA、IB、IC，A表接在B处，指针在E处，接A处，指针在F处，则IA=_______，IC=_________.
图
2．现有灯泡 Ll和L2,开关S1和S2、电池、电流表各一只、导线若干．请按以下要求设计电路：( l) 灯泡Ll和L2并联；(2) 开关S1可控制两只灯泡，开关S2只能控制灯泡L2；(3) 电流表测干路电流.  在右方画出你所设计的电路图，并在图中标明电流表“十”、“一”接线拄的位置，以及开关闭合后的电流方向．
3．如图11所示电路图中，闭合S后，两灯都不亮，可能是L1、L2 的灯丝断了.利用电流表，如何找出哪只灯泡的灯丝断了
4．如图12所示是某同学“用电流表测电流”时电流表的偏转情况，发生该现象的原因是 .
电 压 电压表 练 习 题 姓名
1、要在一段电路中产生电流，它的两端就要有 。通常用符号　　 代表电压，电压的单位是 ，简称 ，符号是 。
2、家庭照明电路的电压是 ，一节干电池的电压一般是 ，对人体安全的电压是 。
3、电压表应该和被测用电器 联，电流必须从 接线柱（或标有“ ”号的接线柱）流入，从 接线柱（或标有“ ”号的接线柱）流出．读数时要明确电压表的 ，确定它的 。如果预先不知道被测电压的大约值，应该先试触最大测量值为 V的量程，如果测得的电压不超过3 V，为提高 ，可以改用最大测量值为 V的量程进行测量．
4．2.3kV= V；4.5 V= mV；200mV= μV．
5．关于电压，下列说法不正确的是 ( )
A．电源是提供电压的装置 B．电压是形成电流的原因
C．电源使正电荷聚集在电源负极，使负电荷聚集在正极，从而产生电压
D．电路中有电流时，电路两端就一定有电压
L1
L2
图2
7．如图1所示，要用电压表测量灯L两端的电压，正确的接法是　( )
图1

8．关于电压表和电流表，下列说法正确的是 （ ）
A．电压表和电流表都可以直接接在电源两极上B．电压表和电流表都不可以直接接在电源的两极上 C．只有电压表可以直接接在电源两极上 D．只有电流表可以直接接在电源两极上
9．如图2所示的电路中，开关S闭合时，电压表所测得的电压是 ( )
A．电灯L1两端的电压 B．电灯L2两端的电压
图3
C．电灯L1和L2两端的电压 D．电源电压
10．读图3所示的甲、
乙两电压表的示数．甲表示数为 V，若接的
是另一量程，则示数为 V；乙表示数
为 V，若接的是另一个量程，则示数
为 V．
11．某同学有两个量程的电压表(0~3 V和0~15 V)，测量由两节已用过的干电池串联组成的电池组的电压时，记录的数据是10 V，实际电压是 。
12．灯L1、L2并联，电压表测灯L1 两端的电压，电流表测通过L1的电流，S为总开关，请将图4的实物按要求连接起来，并虚线框内画出电路图．
(1)如果连接后电压表指针偏转幅度很小，可能的原因是 ．
(2)如果连接后电压表指针向左偏转，可能的原因是 ．

13．如图5所示，电源电压不变，闭合开关S后，灯L1，L2都亮了，过一会儿，其中一盏灯突然灭了，但电流表、电压表的读数都不变，发生这一现象的原因可能是　　　　　　( )
图5
A．灯L1短路 B．灯L2断路 C．灯L2短路 D．灯L2断路
图6

14．图 6我们知道电压是形成电流的原因．那么电压又是怎样形成的呢?为了初步弄清这个问题，小刚查阅了相关资料，并按自己的理解，认为“电流与电压的关系”跟“水流与水压的关系”类似，并绘制了两幅图对比．
(1)请你根据对比图，填写下表中与水路对应的部分的名称：
水路

相当于
电路
抽水机
电源
水流

涡轮

阀门

(2)我们将这种研究问题的方法称作“类比法”，请你再举一个用类比法研究问题的事例:
图8

15．请根据图7甲电路图，将图7乙实物连接起来。
乙
图7
图7
L1
L2

甲

图9

16．在图8电路中，甲、乙两个电表连接方法都正确的是 ( )
A.甲、乙都是电压表 B.甲、乙都是电流表
C.甲是电压表，乙是电流表
D.甲是电流表，乙是电压表
17．在图9所示的电路中，当开关都闭合后，电压表测的电压是 （ ）
A、L1两端的电压 B、L2两端的电压
C、电铃和L1两端的电压 D、电源两极间的电压
18．两个灯泡串联的电路如图10所示，开关S闭合后两个灯泡都不亮，用电压表测灯泡的电压时，其示数为4.5V，再用电压表灯泡两端的电压时，其示数为零，则灯、的故障是（ ）．
A．短路，断路 B．断路
C．、都短路 D．、都断路
19．图10，当开关S闭合时，电压表所测的电压是（ ）．当开关S断开时，电压表所测的电压是
A．灯的电压 B．灯的电压 C．电源的电压 D．灯和的电压 （ ）
图11
图10

20．某同学按如图12所示的电路把电路元件连接好后，闭合开关，发现灯泡亮，电铃不响，电流表的指针有明显的偏转，他用一只电压表去检验故障所在的位置，发现把电压表接a、b时指针有明显的偏转，接b、c时指针几乎不动，再接cd、ae时，指针仍然不动，那么故障出现在（ ）段，发生该故障的原因是 （ ）
A．bc段，电铃短路 B．ab段，电灯断路
C．cd段，电流表断路 D．ae段，开关断路
图13
图12

21、如图13所示，电源的电压为3V，闭合开关S后，发同只有一只灯泡发光，且电压表的示数为3V，产生这一现象的原因是 （ ）
A．灯断路 B．灯短路 C．灯断路 D．灯短路
22．如图14所示，用电压表测量电路中的电压，由电路的连接方式可知（ ）．多选
S
图14
图16
A．S闭合，示数不为零
B．S闭合，示数不为零
C．测量的是两端的电压
D．测量的是两端的电压
23、在如图15所示的电路中，闭合开关S，电压表的示数将 （    ）
A．不变  B．增大
C．减小  D．无法确定
