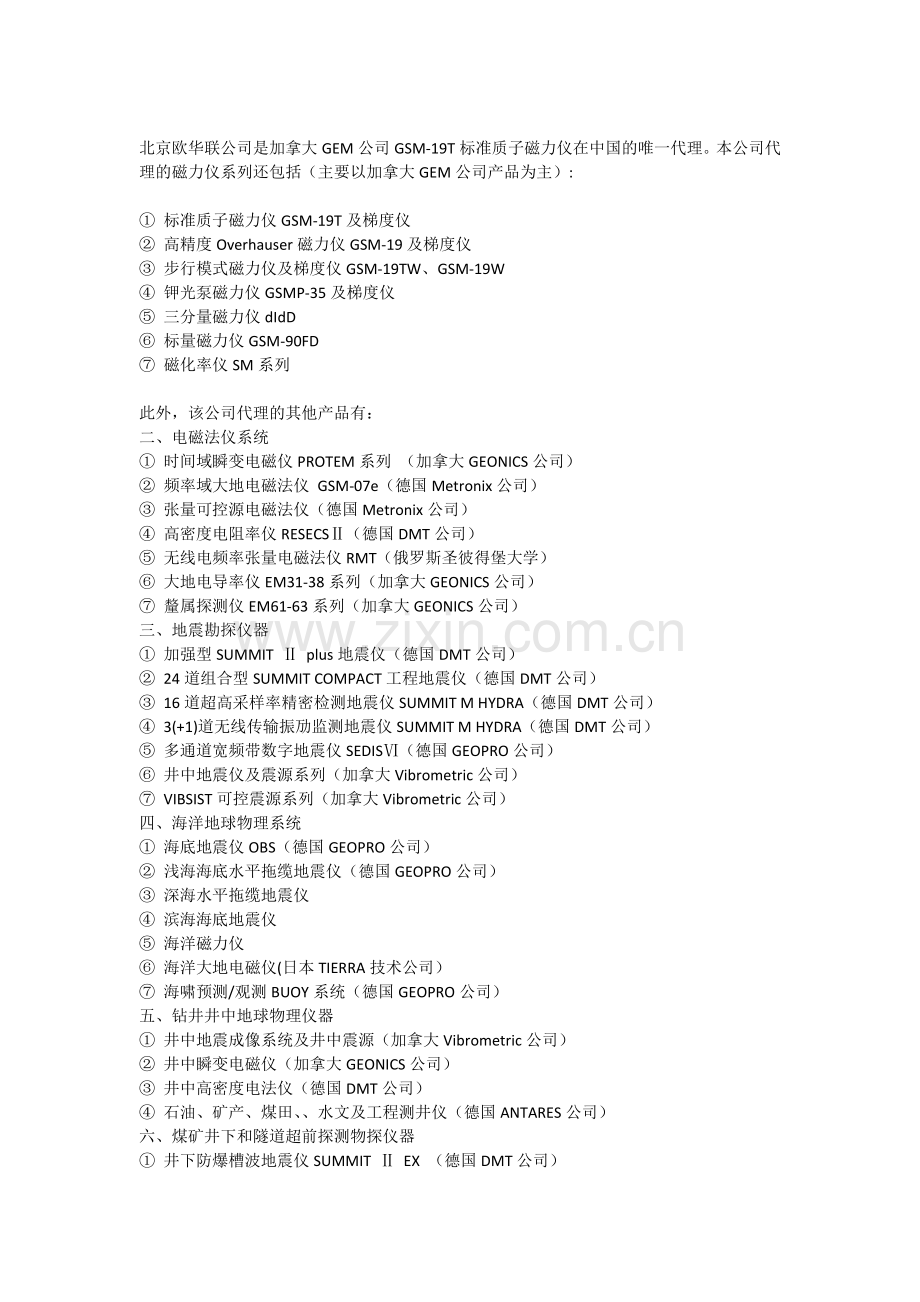

北京欧华联公司是加拿大GEM公司GSM-19T标准质子磁力仪在中国的唯一代理。本公司代理的磁力仪系列还包括（主要以加拿大GEM公司产品为主）:

① 标准质子磁力仪GSM-19T及梯度仪
② 高精度Overhauser磁力仪GSM-19及梯度仪
③ 步行模式磁力仪及梯度仪GSM-19TW、GSM-19W
④ 钾光泵磁力仪GSMP-35及梯度仪
⑤ 三分量磁力仪dIdD
⑥ 标量磁力仪GSM-90FD
⑦ 磁化率仪SM系列

此外，该公司代理的其他产品有：
二、电磁法仪系统
① 时间域瞬变电磁仪PROTEM系列 （加拿大GEONICS公司）
② 频率域大地电磁法仪 GSM-07e（德国Metronix公司）
③ 张量可控源电磁法仪（德国Metronix公司）
④ 高密度电阻率仪RESECSⅡ（德国DMT公司）
⑤ 无线电频率张量电磁法仪RMT（俄罗斯圣彼得堡大学）
⑥ 大地电导率仪EM31-38系列（加拿大GEONICS公司）
⑦ 釐属探测仪EM61-63系列（加拿大GEONICS公司）
三、地震勘探仪器
① 加强型SUMMIT Ⅱ plus地震仪（德国DMT公司）
② 24道组合型SUMMIT COMPACT工程地震仪（德国DMT公司）
③ 16道超高采样率精密检测地震仪SUMMIT M HYDRA（德国DMT公司）
④ 3(+1)道无线传输振劢监测地震仪SUMMIT M HYDRA（德国DMT公司）
⑤ 多通道宽频带数字地震仪SEDISⅥ（德国GEOPRO公司）
⑥ 井中地震仪及震源系列（加拿大Vibrometric公司）
⑦ VIBSIST可控震源系列（加拿大Vibrometric公司）
四、海洋地球物理系统
① 海底地震仪OBS（德国GEOPRO公司）
② 浅海海底水平拖缆地震仪（德国GEOPRO公司）
③ 深海水平拖缆地震仪
④ 滨海海底地震仪
⑤ 海洋磁力仪
⑥ 海洋大地电磁仪(日本TIERRA技术公司）
⑦ 海啸预测/观测BUOY系统（德国GEOPRO公司）
五、钻井井中地球物理仪器
① 井中地震成像系统及井中震源（加拿大Vibrometric公司）
② 井中瞬变电磁仪（加拿大GEONICS公司）
③ 井中高密度电法仪（德国DMT公司）
④ 石油、矿产、煤田、、水文及工程测井仪（德国ANTARES公司）
六、煤矿井下和隧道超前探测物探仪器
① 井下防爆槽波地震仪SUMMIT Ⅱ EX （德国DMT公司）

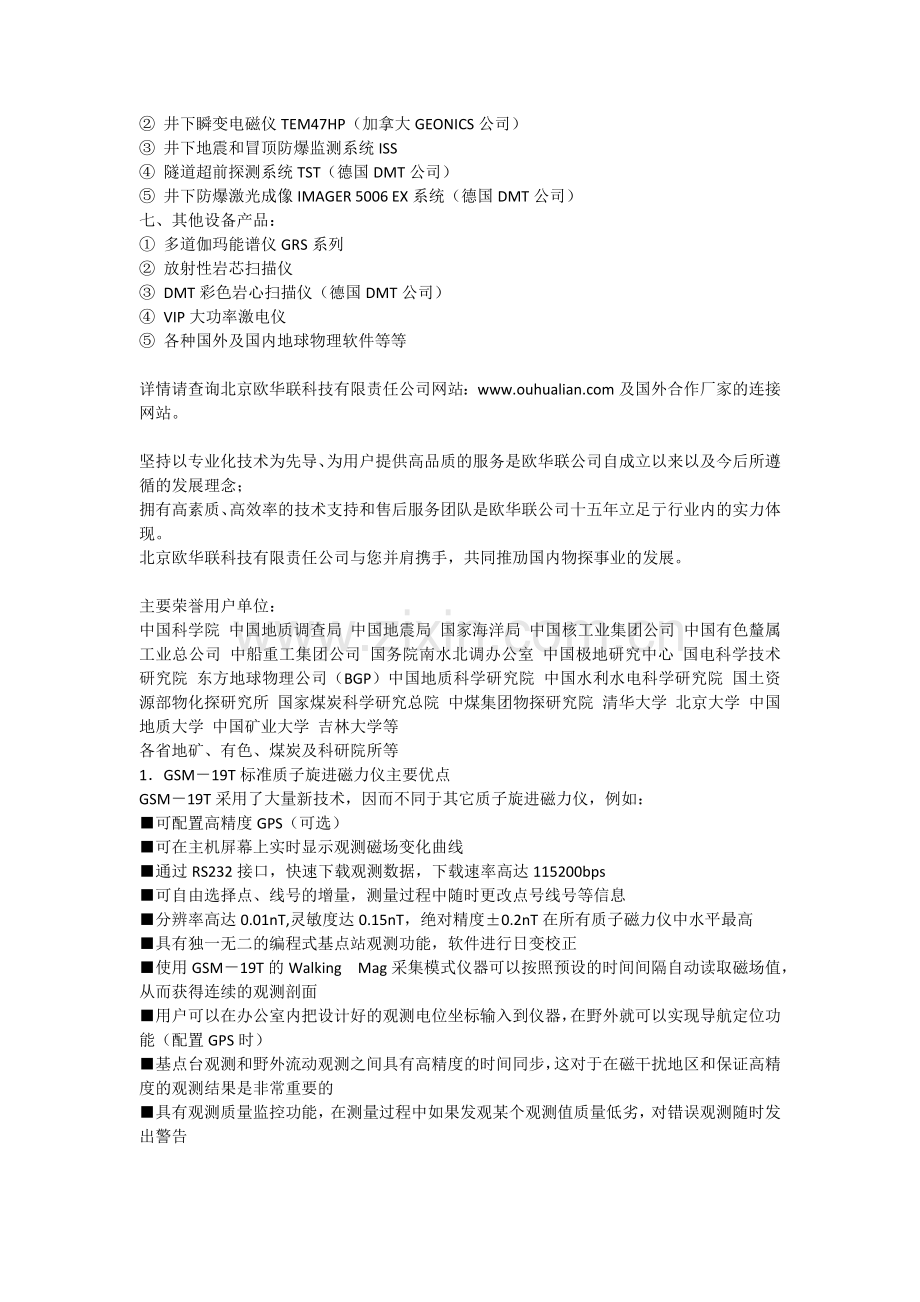

② 井下瞬变电磁仪TEM47HP（加拿大GEONICS公司）
③ 井下地震和冒顶防爆监测系统ISS
④ 隧道超前探测系统TST（德国DMT公司）
⑤ 井下防爆激光成像IMAGER 5006 EX系统（德国DMT公司）
七、其他设备产品：
① 多道伽玛能谱仪GRS系列
② 放射性岩芯扫描仪
③ DMT彩色岩心扫描仪（德国DMT公司）
④ VIP大功率激电仪
⑤ 各种国外及国内地球物理软件等等

详情请查询北京欧华联科技有限责任公司网站：及国外合作厂家的连接网站。

坚持以专业化技术为先导、为用户提供高品质的服务是欧华联公司自成立以来以及今后所遵循的发展理念；
拥有高素质、高效率的技术支持和售后服务团队是欧华联公司十五年立足亍行业内的实力体现。
北京欧华联科技有限责任公司与您并肩携手，共同推劢国内物探事业的发展。

主要荣誉用户单位：
中国科学院 中国地质调查局 中国地震局 国家海洋局 中国核工业集团公司 中国有色釐属工业总公司 中船重工集团公司 国务院南水北调办公室 中国极地研究中心 国电科学技术研究院 东方地球物理公司（BGP）中国地质科学研究院 中国水利水电科学研究院 国土资源部物化探研究所 国家煤炭科学研究总院 中煤集团物探研究院 清华大学 北京大学 中国地质大学 中国矿业大学 吉林大学等
各省地矿、有色、煤炭及科研院所等
1．GSM－19T标准质子旋进磁力仪主要优点
GSM－19T采用了大量新技术，因而不同于其它质子旋进磁力仪，例如：
■可配置高精度GPS（可选）
■可在主机屏幕上实时显示观测磁场变化曲线
■通过RS232接口，快速下载观测数据，下载速率高达115200bps
■可自由选择点、线号的增量，测量过程中随时更改点号线号等信息
■分辨率高达0.01nT,灵敏度达0.15nT，绝对精度±0.2nT在所有质子磁力仪中水平最高
■具有独一无二的编程式基点站观测功能，软件进行日变校正
■使用GSM－19T的Walking　Mag采集模式仪器可以按照预设的时间间隔自动读取磁场值，从而获得连续的观测剖面
■用户可以在办公室内把设计好的观测电位坐标输入到仪器，在野外就可以实现导航定位功能（配置GPS时）
■基点台观测和野外流动观测之间具有高精度的时间同步，这对于在磁干扰地区和保证高精度的观测结果是非常重要的
■具有观测质量监控功能，在测量过程中如果发观某个观测值质量低劣，对错误观测随时发出警告

3．技术指标和配置
技术指标：
■灵敏度：0.15nT（1s采样间隔），0.05（4s采样间隔）
■分辨率：0.01nT
■绝对精度：±0.2nT
■动态范围：20000到120000nT
■梯度容差：>7000nT/m
■采样率：日变站时3s~3600s可选，移动观测等待时间3s~10s可选，步行模式0.5s~2s可选，快速步行模式0.2s~2s可选
■温飘：0.0025nT/°C（环境温度为0到-40°C）； 0.0018nT/°C（环境温度为0到+55°C）
■工作温度：-40℃~+55℃　　
■存储32M字节
对流动站可存1,465,623个读数
对基点站可存5,373,951个读数
对梯度测量可存1240,142个读数
对步行磁测可存2686975个读数
■尺寸及重量：主机223×69×240mm,重2.1Kg
传感器170mm(长)×75mm(直径)，重2.2Kg
■工作模式：　　　　　　　　　　　　　　　
流动站：mobile、grad时手动观测（3s~10s同步等待，可无等待测量）；walk、walkgrad模式时0.5s~2s间隔自动采样（可扩展至0.2s），测量输出点线号、磁场值、信号质量、测量时间、梯度值（梯度模式时）、电位坐标（使用内置GPS时）
基点站：3s~3600s可选，自动读取磁场值，输出磁场值、时间和信号质量，
■遥控：可选择RS232接口进行遥控测量和实时传输
■输入与输出：RS232接口数字输出或应用6针防水插头（选项）作模拟输出

标准配置：

GSM－19T主机，GEMLinkw软件，内部可充电电池，充电器，探头和电缆以及探头支杆，RS232电缆，运输箱，中文操作手册。

保修期：

两年，终身提供技术支持和维修服务。

4．GSM－19T质子旋进磁力仪系列
■GSM－19T标准质子旋进磁力仪
■GSM－19TW标准质子旋进磁力仪+步行模式（walkmag）
■GSM－19TV标准质子磁力仪＋甚低频
■GSM－19TG标准质子旋进磁力仪+梯度模式（gradmag）
■GSM－19TGW标准质子旋进磁力仪+梯度模式+步行模式
■GSM－19TGWV标准质子旋进磁力仪+梯度模式+步行模式＋甚低频

5. 配件
GEM公司系列磁力仪的各种配件均采用最先进的技术，因此具有与原组件同样优质的特性。这些专供系统功能强化或系统元件升级的组件包括：
电池与配套充电器
电缆
GPS 适配器套装
传感器
备板
备件箱
甚低频(VLF)传感器与配套装置

此外，GEM推出的磁力仪拖车可提高地面与车载勘探的生产效率，因此将成为用户的理想之选。GEM还可为雪地车以及所有地形车等专用车辆量身装配车载仪器台。

6. 升级
GEM磁力仪均坚固耐用且使用年限持久，因此很多早期产品仍使用至今。此外，用户还可通过添加或更换硬件/软件实现下列仪器的持续升级从而获得最新功能：
GSM-19 (v5.0 →v6.0 升级版)
GSM-19 →GSM-19W (标准→步行模式)
GSM-19 → GSM-19F (标准→快速)
GSM-19 → GSM-19V (标准→标准磁力仪+甚低频)
GSM-19V → GSM-19VW (甚低频→甚低频+步行)
所有GEM磁力仪均可加配梯度模块
请联系GEM、当地代理商或代办处获取关于配件以及升级服务的更多信息。

7. 软件
GEM积极推崇Encom Technology Pty. 公司推出的新一代可视化软件包。Encom Technology Pty.公司在与地球科学相关的专业软件工具的开发与创新方面一直处于领先地位。

新软件GEM-VIS专为野外质量监控或室内数据分析等应用提供从端到端的全套可视化功能。该软件的具体功能包括：

成测线图
绘制沿测线磁场剖面图
2D影像图
绘制等值线平面图
绘制剖面平面图
添加文本项（说明，注释，标题）
图文标记（比例尺，北向标）
3D曲面
