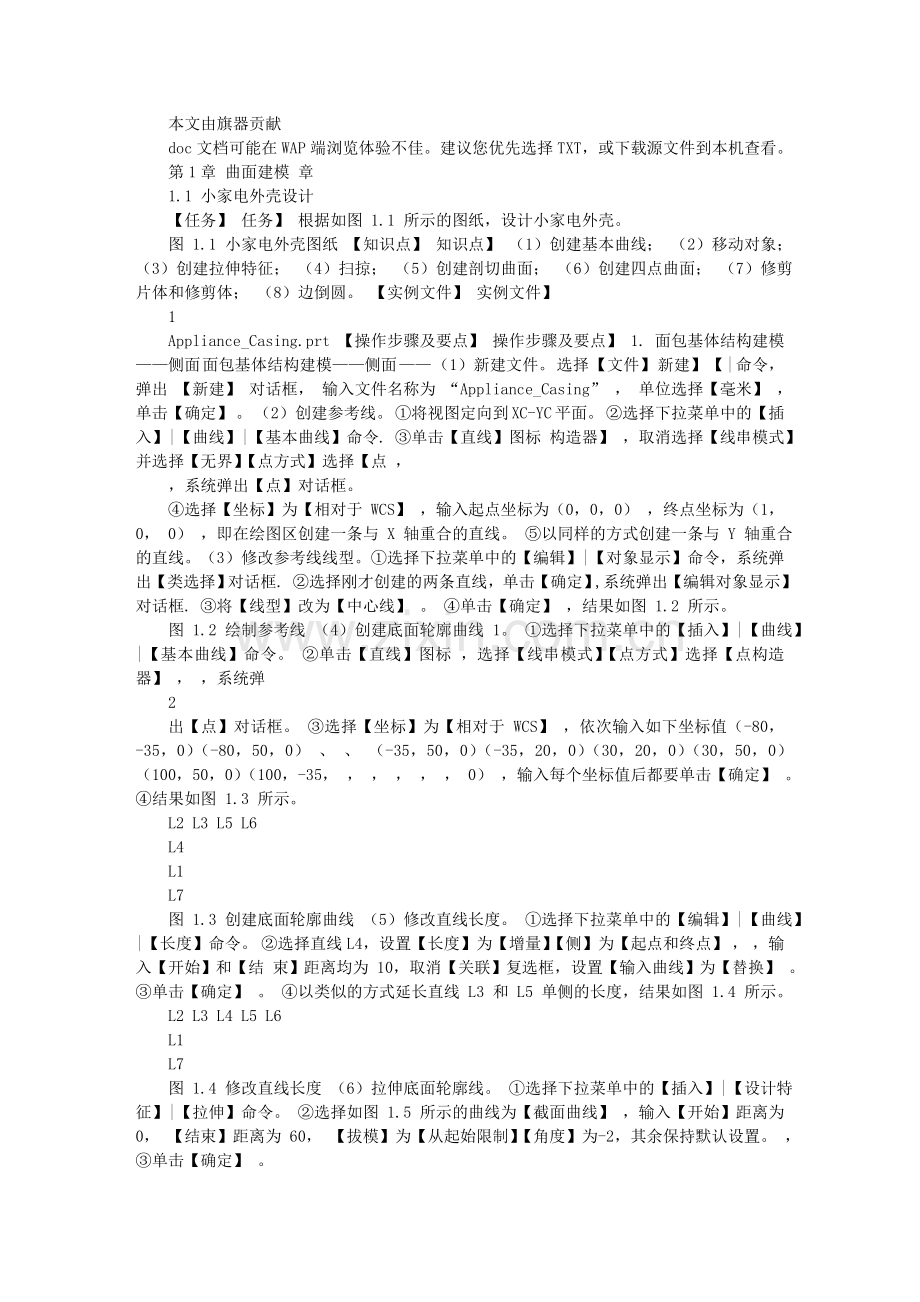

1、本文由旗器贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。第1章曲面建模章 1.1 小家电外壳设计【任务】任务】根据如图 1.1 所示的图纸，设计小家电外壳。图 1.1 小家电外壳图纸【知识点】知识点】（1）创建基本曲线；（2）移动对象；（3）创建拉伸特征；（4）扫掠；（5）创建剖切曲面；（6）创建四点曲面；（7）修剪片体和修剪体；（8）边倒圆。【实例文件】实例文件】 1 Appliance_Casing.prt 【操作步骤及要点】操作步骤及要点】 1. 面包基体结构建模侧面面包基体结构建模侧面（1）新建文

2、件。选择【文件】新建】【 | 命令，弹出【新建】对话框，输入文件名称为 “Appliance_Casing” ，单位选择【毫米】，单击【确定】。（2）创建参考线。将视图定向到 XC-YC 平面。选择下拉菜单中的【插入】|【曲线】|【基本曲线】命令. 单击【直线】图标构造器】，取消选择【线串模式】并选择【无界】【点方式】选择【点，，系统弹出【点】对话框。选择【坐标】为【相对于 WCS】，输入起点坐标为（0，0，0），终点坐标为（1，0， 0），即在绘图区创建一条与 X 轴重合的直线。以同样的方式创建一条与 Y 轴重合的直线。（3）修改参考线线型。

3、选择下拉菜单中的【编辑】|【对象显示】命令，系统弹出【类选择】对话框. 选择刚才创建的两条直线，单击【确定】,系统弹出【编辑对象显示】对话框. 将【线型】改为【中心线】。单击【确定】，结果如图 1.2 所示。图 1.2 绘制参考线（4）创建底面轮廓曲线 1。选择下拉菜单中的【插入】|【曲线】|【基本曲线】命令。单击【直线】图标，选择【线串模式】【点方式】选择【点构造器】，，系统弹 2 出【点】对话框。选择【坐标】为【相对于 WCS】，依次输入如下坐标值（-80，-35，0）（-80，50，0）、、（-35，50，0）（-35，20，0）（30，20，0）（30，5

4、0，0）（100，50，0）（100，-35，，，，，， 0），输入每个坐标值后都要单击【确定】。结果如图 1.3 所示。 L2 L3 L5 L6 L4 L1 L7 图 1.3 创建底面轮廓曲线（5）修改直线长度。选择下拉菜单中的【编辑】|【曲线】|【长度】命令。选择直线 L4，设置【长度】为【增量】【侧】为【起点和终点】，，输入【开始】和【结束】距离均为 10，取消【关联】复选框，设置【输入曲线】为【替换】。单击【确定】。以类似的方式延长直线 L3 和 L5 单侧的长度，结果如图 1.4 所示。 L2 L3 L4 L5 L6 L1 L7 图 1.4 修改直

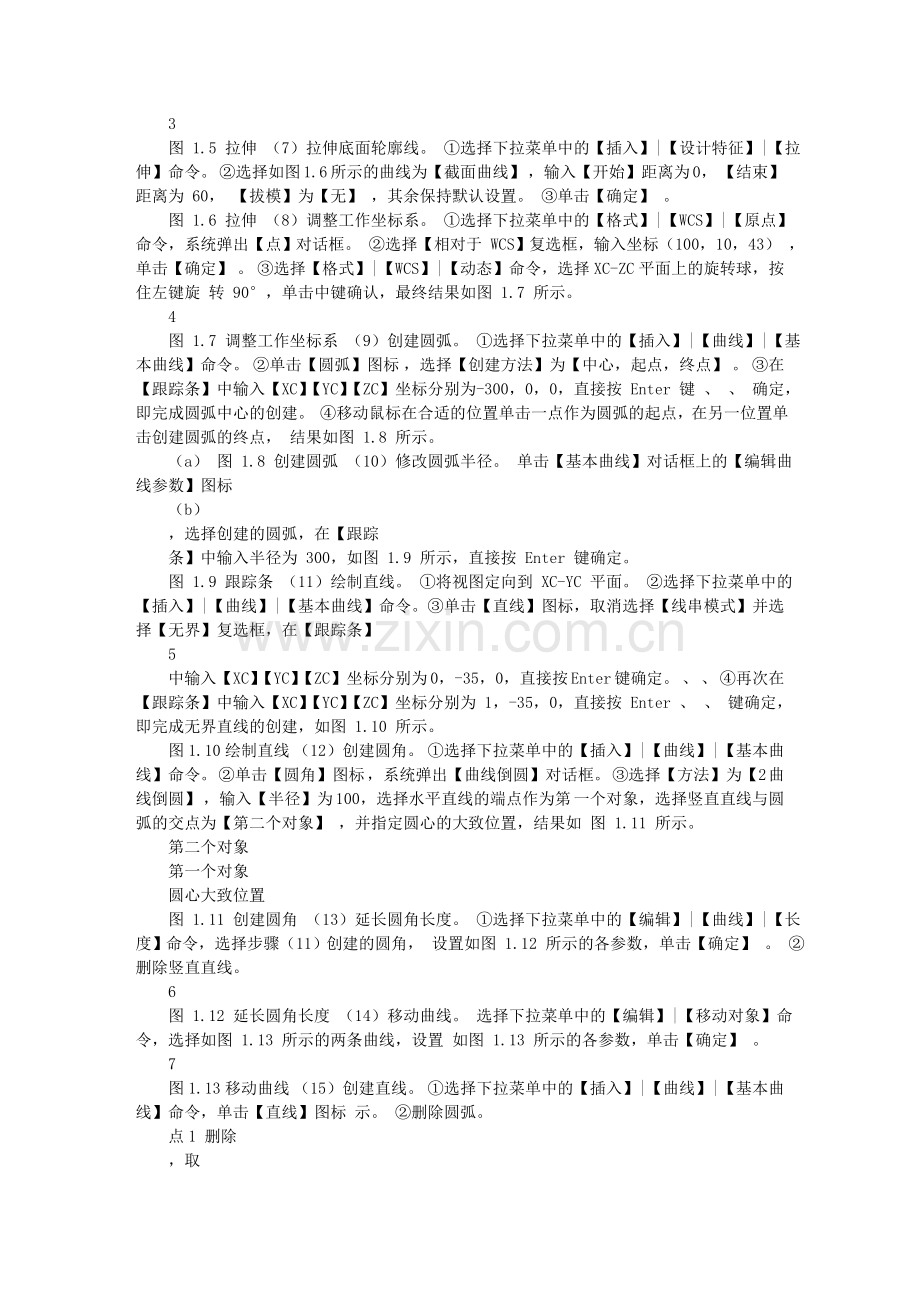

5、线长度（6）拉伸底面轮廓线。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令。选择如图 1.5 所示的曲线为【截面曲线】，输入【开始】距离为 0，【结束】距离为 60，【拔模】为【从起始限制】【角度】为-2，其余保持默认设置。，单击【确定】。 3 图 1.5 拉伸（7）拉伸底面轮廓线。选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令。选择如图 1.6 所示的曲线为【截面曲线】，输入【开始】距离为 0，【结束】距离为 60，【拔模】为【无】，其余保持默认设置。单击【确定】。图 1.6 拉伸（8）调整工作坐标系。选择下拉菜单中的【格式】|【WCS】

6、|【原点】命令，系统弹出【点】对话框。选择【相对于 WCS】复选框，输入坐标（100，10，43），单击【确定】。选择【格式】|【WCS】|【动态】命令，选择 XC-ZC 平面上的旋转球，按住左键旋转 90，单击中键确认，最终结果如图 1.7 所示。 4 图 1.7 调整工作坐标系（9）创建圆弧。选择下拉菜单中的【插入】|【曲线】|【基本曲线】命令。单击【圆弧】图标，选择【创建方法】为【中心，起点，终点】。在【跟踪条】中输入【XC】【YC】【ZC】坐标分别为-300，0，0，直接按 Enter 键、、确定，即完成圆弧中心的创建。移动鼠标在合适的位置单击一点作为圆弧

7、的起点，在另一位置单击创建圆弧的终点，结果如图 1.8 所示。（a）图 1.8 创建圆弧（10）修改圆弧半径。单击【基本曲线】对话框上的【编辑曲线参数】图标（b），选择创建的圆弧，在【跟踪条】中输入半径为 300，如图 1.9 所示，直接按 Enter 键确定。图 1.9 跟踪条（11）绘制直线。将视图定向到 XC-YC 平面。选择下拉菜单中的【插入】|【曲线】|【基本曲线】命令。单击【直线】图标，取消选择【线串模式】并选择【无界】复选框，在【跟踪条】 5 中输入【XC】【YC】【ZC】坐标分别为 0，-35，0，直接按 Enter 键确定。、、再次在【跟踪条

8、】中输入【XC】【YC】【ZC】坐标分别为 1，-35，0，直接按 Enter 、、键确定，即完成无界直线的创建，如图 1.10 所示。图 1.10 绘制直线（12）创建圆角。选择下拉菜单中的【插入】|【曲线】|【基本曲线】命令。单击【圆角】图标，系统弹出【曲线倒圆】对话框。选择【方法】为【2 曲线倒圆】，输入【半径】为 100，选择水平直线的端点作为第一个对象，选择竖直直线与圆弧的交点为【第二个对象】，并指定圆心的大致位置，结果如图 1.11 所示。第二个对象第一个对象圆心大致位置图 1.11 创建圆角（13）延长圆角长度。选择下拉菜单中的【编辑】|【曲线

9、】|【长度】命令，选择步骤（11）创建的圆角，设置如图 1.12 所示的各参数，单击【确定】。删除竖直直线。 6 图 1.12 延长圆角长度（14）移动曲线。选择下拉菜单中的【编辑】|【移动对象】命令，选择如图 1.13 所示的两条曲线，设置如图 1.13 所示的各参数，单击【确定】。 7 图 1.13 移动曲线（15）创建直线。选择下拉菜单中的【插入】|【曲线】|【基本曲线】命令，单击【直线】图标示。删除圆弧。点1 删除，取消选择【无界】复选框。在点 1、点 2 处创建一条直线，并将其一端延长 18，如图 1.14 所点2 图 1.14 创建直线（16）调整工

10、作坐标系。选择下拉菜单中的【格式】|【WCS】|【定向】命令，设置【类型】为【绝对 CSYS】，单击【确定】。（17）创建圆角。 8 选择下拉菜单中的【插入】|【曲线】|【基本曲线】命令，单击【圆角】图标统弹出【曲线倒圆】对话框。，系选择【方法】为【2 曲线倒圆】，输入【半径】为 1000，选择点 1 作为第一个对象，选择点 2 为【第二个对象】，并指定圆心的大致位置，单击【确定】，结果如图 1.15 所示。点1 点2 图 1.15 创建圆角（18）创建扫掠面。选择下拉菜单中的【插入】|【扫掠】|【扫掠】命令，选择如图 1.16 所示的截面线和引导线，单击【确

11、定】。图 1.16 创建扫掠面（19）创建脊线。选择下拉菜单中的【插入】|【曲线】|【基本曲线】命令。单击【直线】图标，取消选择【线串模式】并选择【无界】。在跟踪条输入起点坐标为（0，0，0），终点坐标为（0，0，1），即在绘图区创建一条与 Z 轴重合的直线，如图 1.17 所示。 9 图 1.17 创建脊线（20）创建面倒圆。选择下拉菜单中的【插入】|【细节特征】|【面倒圆】命令。选择如图 1.18 所示的【面链 1】和【面链 2】，设置【半径方法】为【规律控制的】，【规律类型】为【恒定】，半径【值】为 20，选择脊线，单击【确定】。脊线图 1.18

12、创建面倒圆（21）创建面倒圆。以同样的方式创建其他的面倒圆，结果如图 1.19 所示。 10 R20 R12 R17 R17 R12 R20 R20 R20 图 1.19 创建面倒圆 2. 面包基体结构建模上下面面包基体结构建模上下面（1）绘制矩形。调整视图方位至【俯视图】状态。选择下拉菜单中的【插入】|【曲线】|【矩形】命令，绘制如图 1.20 所示的矩形轮廓（矩形轮廓只要包住所有曲面即可）图 1.20 绘制矩形（2）创建底面。选择下拉菜单中的【插入】|【曲面】|【四点曲面】命令，依次选择矩形的四个顶点创建曲面，结果如图 1.21 所示。 11 图 1.21 创建底面

14、切】，选择如图 1.25 所示的【起始引导线】，选择顶面为【起始面】并选择【脊线】，其余参数设置如图 1.25 所示。 13 图 1.25 创建圆角曲面（7）创建圆角曲面。选择下拉菜单中的【插入】|【网格曲面】|【截面】命令，设置【类型】为【圆相切】，选择如图 1.26 所示的【起始引导线】，选择顶面为【起始面】并选择【脊线】，其余参数设置如图 1.26 所示。 14 图 1.26 创建圆角曲面（8）修剪顶面。选择下拉菜单中的【插入】|【修剪】|【修剪的片体】命令，选择顶面为目标，选择如图 1.27 所示的边缘为边界对象，结果如图 1.27 所示。边界对象图

15、1.27 修剪顶面（9）修剪侧面。选择下拉菜单中的【插入】|【修剪】【修剪体】命令，选择侧面为【目标】，选择圆角面的为【刀具】，如图 1.28 所示。以另一侧的圆角面为【刀具】以同样的方式修剪侧面。 15 图 1.28 修剪侧面（10）修剪圆角面。选择下拉菜单中的【插入】|【修剪】【修剪体】命令，选择 2 个圆角面为【目标】，选择侧面的为【刀具】，结果如图 1.29 所示。图 1.29 修剪圆角面（11）缝合曲面。选择下拉菜单中的【插入】|【组合体】|【缝合】命令，缝合所有曲面。（12）创建边倒圆。隐藏除参考曲线以外的所有曲线。选择下拉菜单中的【插入】|【细节

16、特征】|【边倒圆】命令，选择如图 1.30 所示的边为要倒圆的边，添加 4 个可变半径点，从左到右每个可变半径点的值依次为 10、15、15 和 10。 16 图 1.30 边倒圆 3. 面包基体结构建模凸台面包基体结构建模凸台（1）创建矩形并倒圆。选择下拉菜单中的【插入】|【曲线】|【矩形】命令，设置【坐标】为【相对于 WCS】，输入【顶点 1】的【XC】【YC】【ZC】值依次为 45、45、0，单击【确定】、、。输入【顶点 2】的【XC】【YC】【ZC】值依次为 85、-25、0，单击【确定】、、，即完成矩形的创建。通过下拉菜单中的【插入】|【曲线】|【基本曲

18、入坐标（65，10，72），单击【确定】。选择下拉菜单中的【格式】|【WCS】|【动态】命令，选择 XC-ZC 平面上的旋转球，按住左键旋转 90，单击中键确认，最终结果如图 1.34 所示。 18 图 1.34 调整工作坐标系（5）创建圆弧。定向到【右视图】，以（-250，0，0）为圆心，创建一段半径为 250 的圆弧，如图 1.35 所示。图 1.35 创建圆弧（6）调整工作坐标系。选择下拉菜单中的【格式】|【WCS】|【动态】命令，选择 YC-ZC 平面上的旋转球，按住左键旋转 90，单击中键确认，最终结果如图 1.36 所示。 19 图 1.36 调整工作坐标系（7）创建圆弧。定向到【前视wk_1302319897_5531
