四川华电木里河水电开发有限公司企业标准（俄公堡电厂运行技术标准）

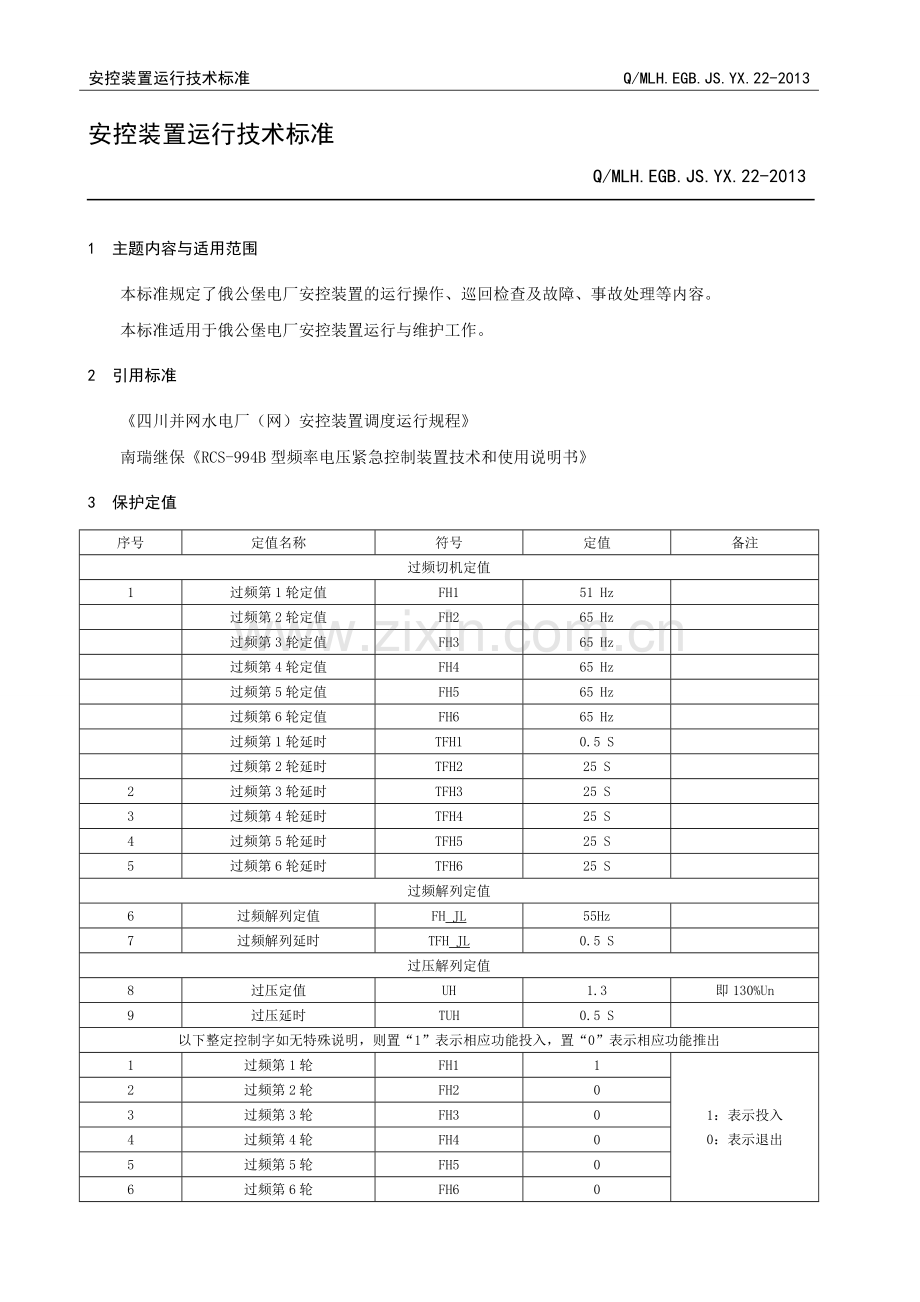

安控装置运行技术标准
Q/MLH.EGB.JS.YX.22-2013

1 主题内容与适用范围
本标准规定了俄公堡电厂安控装置的运行操作、巡回检查及故障、事故处理等内容。
本标准适用于俄公堡电厂安控装置运行与维护工作。
2 引用标准
《四川并网水电厂（网）安控装置调度运行规程》
南瑞继保《RCS-994B型频率电压紧急控制装置技术和使用说明书》
3 保护定值
序号
定值名称
符号
定值
备注
过频切机定值
1
过频第1轮定值
FH1
51 Hz

过频第2轮定值
FH2
65 Hz

过频第3轮定值
FH3
65 Hz

过频第4轮定值
FH4
65 Hz

过频第5轮定值
FH5
65 Hz

过频第6轮定值
FH6
65 Hz

过频第1轮延时
TFH1
0.5 S

过频第2轮延时
TFH2
25 S

2
过频第3轮延时
TFH3
25 S

3
过频第4轮延时
TFH4
25 S

4
过频第5轮延时
TFH5
25 S

5
过频第6轮延时
TFH6
25 S

过频解列定值
6
过频解列定值
FH JL
55Hz

7
过频解列延时
TFH JL
0.5 S

过压解列定值
8
过压定值
UH
1.3
即130%Un
9
过压延时
TUH
0.5 S

以下整定控制字如无特殊说明，则置“1”表示相应功能投入，置“0”表示相应功能推出
1
过频第1轮
FH1
1
1：表示投入
0：表示退出
2
过频第2轮
FH2
0
3
过频第3轮
FH3
0
4
过频第4轮
FH4
0
5
过频第5轮
FH5
0
6
过频第6轮
FH6
0
7
过频解列
FH JL
1
8
过压解列
UH
1
注：过频1-6轮动作时切除发电机出口开关；过频解列、过压解列动作时切除220kV俄木线251开关。

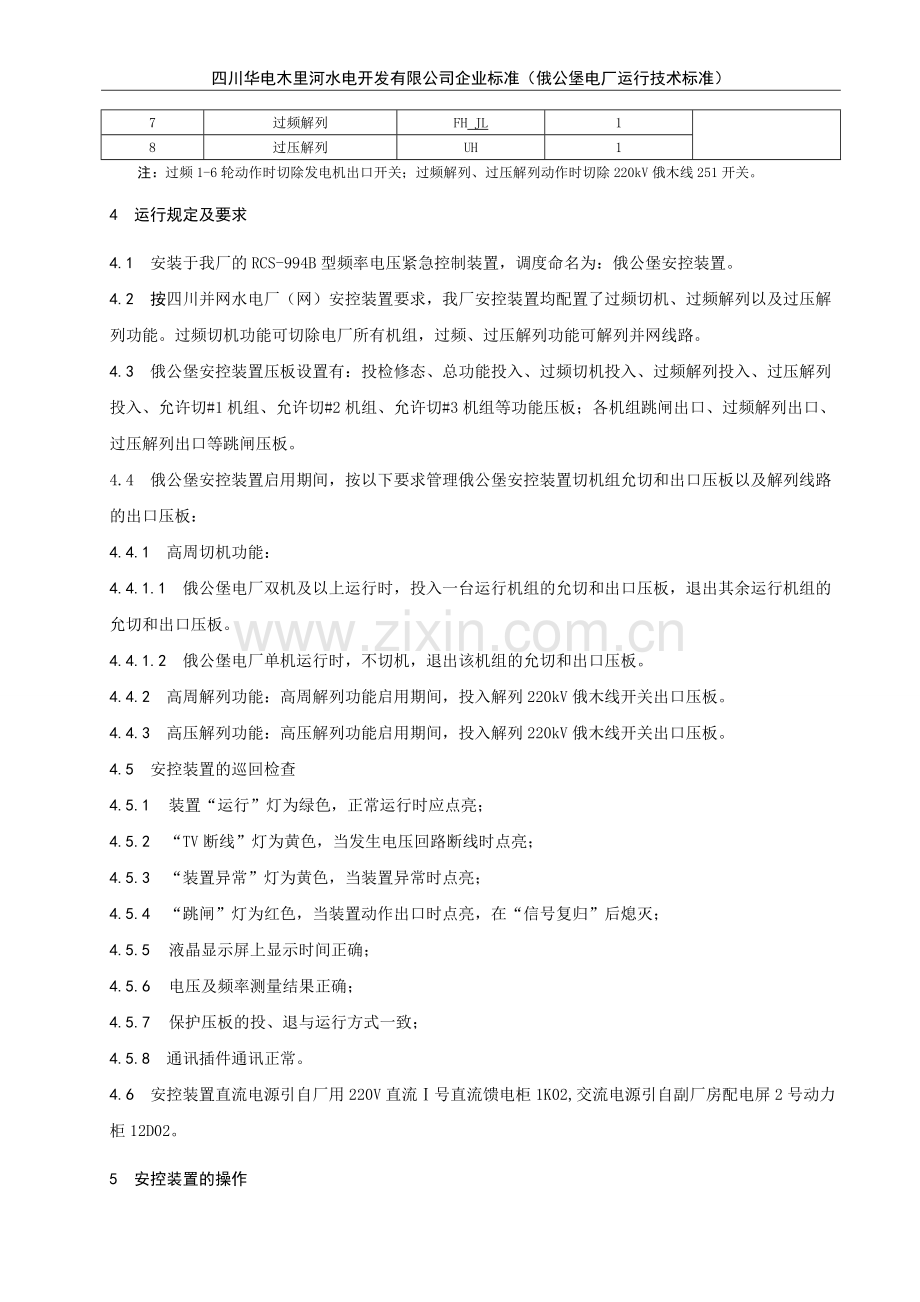

4 运行规定及要求
4.1 安装于我厂的RCS-994B型频率电压紧急控制装置，调度命名为：俄公堡安控装置。
4.2 按四川并网水电厂（网）安控装置要求，我厂安控装置均配置了过频切机、过频解列以及过压解列功能。过频切机功能可切除电厂所有机组，过频、过压解列功能可解列并网线路。
4.3 俄公堡安控装置压板设置有：投检修态、总功能投入、过频切机投入、过频解列投入、过压解列投入、允许切#1机组、允许切#2机组、允许切#3机组等功能压板；各机组跳闸出口、过频解列出口、过压解列出口等跳闸压板。
4.4 俄公堡安控装置启用期间，按以下要求管理俄公堡安控装置切机组允切和出口压板以及解列线路的出口压板：
4.4.1 高周切机功能：
4.4.1.1 俄公堡电厂双机及以上运行时，投入一台运行机组的允切和出口压板，退出其余运行机组的允切和出口压板。
4.4.1.2 俄公堡电厂单机运行时，不切机，退出该机组的允切和出口压板。
4.4.2 高周解列功能：高周解列功能启用期间，投入解列220kV俄木线开关出口压板。
4.4.3 高压解列功能：高压解列功能启用期间，投入解列220kV俄木线开关出口压板。
4.5 安控装置的巡回检查
4.5.1 装置“运行”灯为绿色，正常运行时应点亮；
4.5.2 “TV断线”灯为黄色，当发生电压回路断线时点亮；
4.5.3 “装置异常”灯为黄色，当装置异常时点亮；
4.5.4 “跳闸”灯为红色，当装置动作出口时点亮，在“信号复归”后熄灭；
4.5.5 液晶显示屏上显示时间正确；
4.5.6 电压及频率测量结果正确；
4.5.7 保护压板的投、退与运行方式一致；
4.5.8 通讯插件通讯正常。
4.6 安控装置直流电源引自厂用220V直流Ⅰ号直流馈电柜1K02,交流电源引自副厂房配电屏2号动力柜12D02。
5 安控装置的操作
5.1 安控装置按调度命令进行操作。
5.2 在安控装置切机功能启用期间，按省调有关要求自行投入运行机组的允切压板和出口压板。
5.3 在安控装置解列功能启用期间，解列出口压板由现场根据运行状态自行投退。
5.4 安控装置启用操作
5.4.1 得调度令
5.4.2 检查安控装置各压板均退出；
5.4.3 合上厂用220V直流Ⅰ号直流馈电柜1K02；
5.4.4 合上安控装置直流电源开关1K；
5.4.5 合上副厂房配电屏2号动力柜12D02
5.4.6 合上安控装置柜内照明交流电源开关JK;
5.4.7 合上安控装置柜内温湿度监控器交流电源开关JK2；
5.4.8 合上220kVⅠ母电压引入开关1ZKK1、1ZKK2；
5.4.9 检查安控装置工作正常，无报警信号；
5.4.10 检查安控装置液晶显示器显示正常；
5.4.11 按调度命令投入相应保护压板；
5.4.12 汇报调度
5.5 安控装置退出操作
5.5.1 得调度令
5.5.2 按调度命令退出相应保护压板
5.5.3 拉开220kVⅠ母电压引入开关1ZKK1、1ZKK2；
5.5.4 拉开安控装置柜内温湿度监控器交流电源开关JK2；
5.5.5 拉开安控装置柜内照明交流电源开关JK;
5.5.6 拉开副厂房配电屏2号动力柜12D02
5.5.7 拉开安控装置直流电源开关1K；
5.5.8 拉开厂用220V直流Ⅰ号直流馈电柜1K02；
5.5.9 汇报调度
6 异常和动作的处理规定
6.1 安控装置运行时，若发生异常，应立即汇报省调当值调度员并通知维护进行处理。
6.2 安控装置动作后，应立即汇报省调当值调度员，及时打印动作报告，并将动作情况通过省调OMS系统上报。
6.3 在与该安控系统有关的其他保护装置做检验工作时，严禁将试验电流通入安控装置，以避免引起安控装置误动。

附加说明：
本标准由四川华电木里河水电开发有限公司标准化委员会提出
本标准由俄公堡电厂组织起草、修订
本标准起草人：徐东
本标准由俄公堡电厂负责解释
