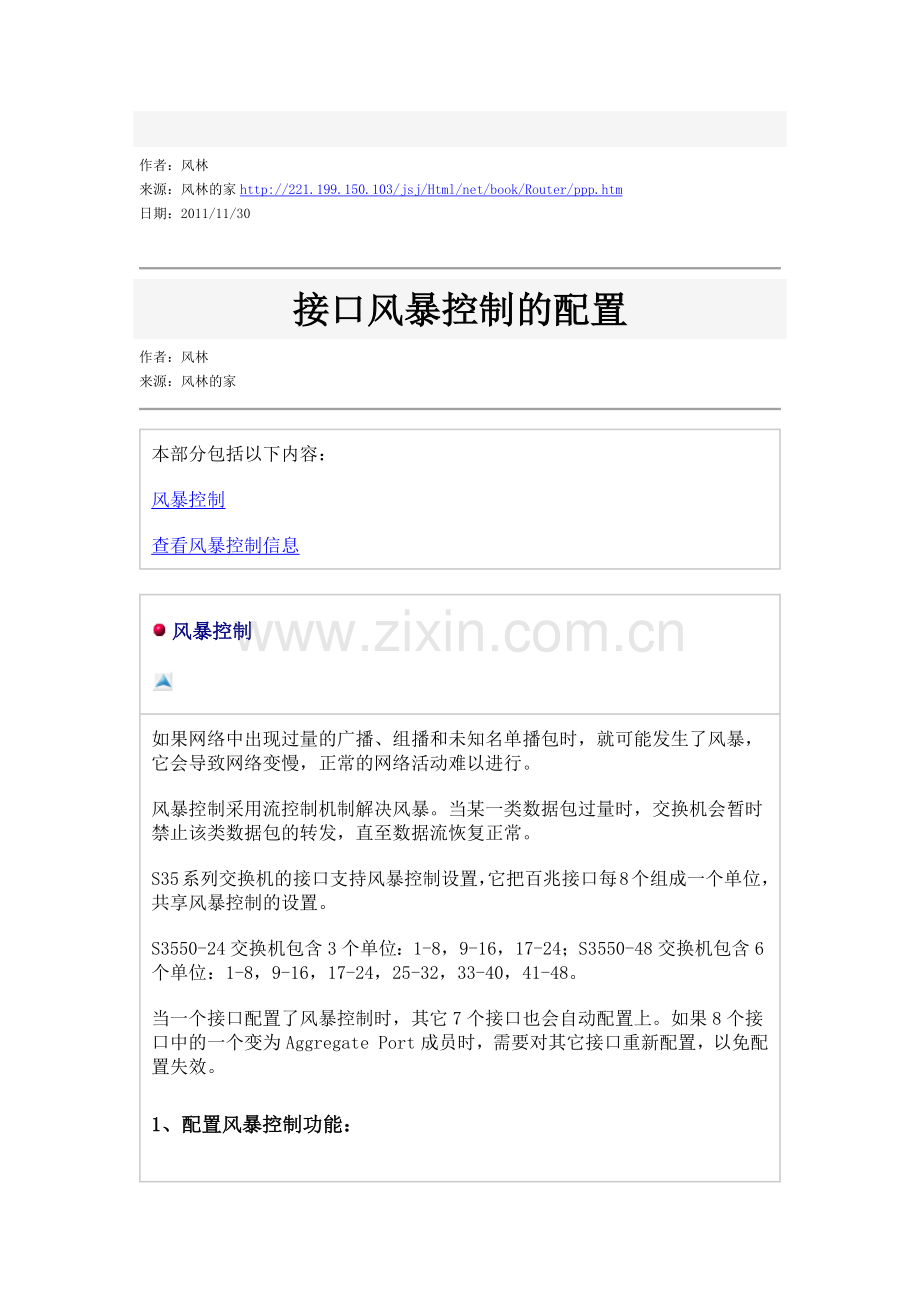

接口风暴控制的配置
作者：风林
来源：风林的家

本部分包括以下内容：
风暴控制
查看风暴控制信息

 风暴控制

如果网络中出现过量的广播、组播和未知名单播包时，就可能发生了风暴，它会导致网络变慢，正常的网络活动难以进行。
风暴控制采用流控制机制解决风暴。当某一类数据包过量时，交换机会暂时禁止该类数据包的转发，直至数据流恢复正常。
S35系列交换机的接口支持风暴控制设置，它把百兆接口每8个组成一个单位，共享风暴控制的设置。
S3550-24交换机包含3个单位：1-8，9-16，17-24；S3550-48交换机包含6个单位：1-8，9-16，17-24，25-32，33-40，41-48。
当一个接口配置了风暴控制时，其它7个接口也会自动配置上。如果8个接口中的一个变为Aggregate Port成员时，需要对其它接口重新配置，以免配置失效。

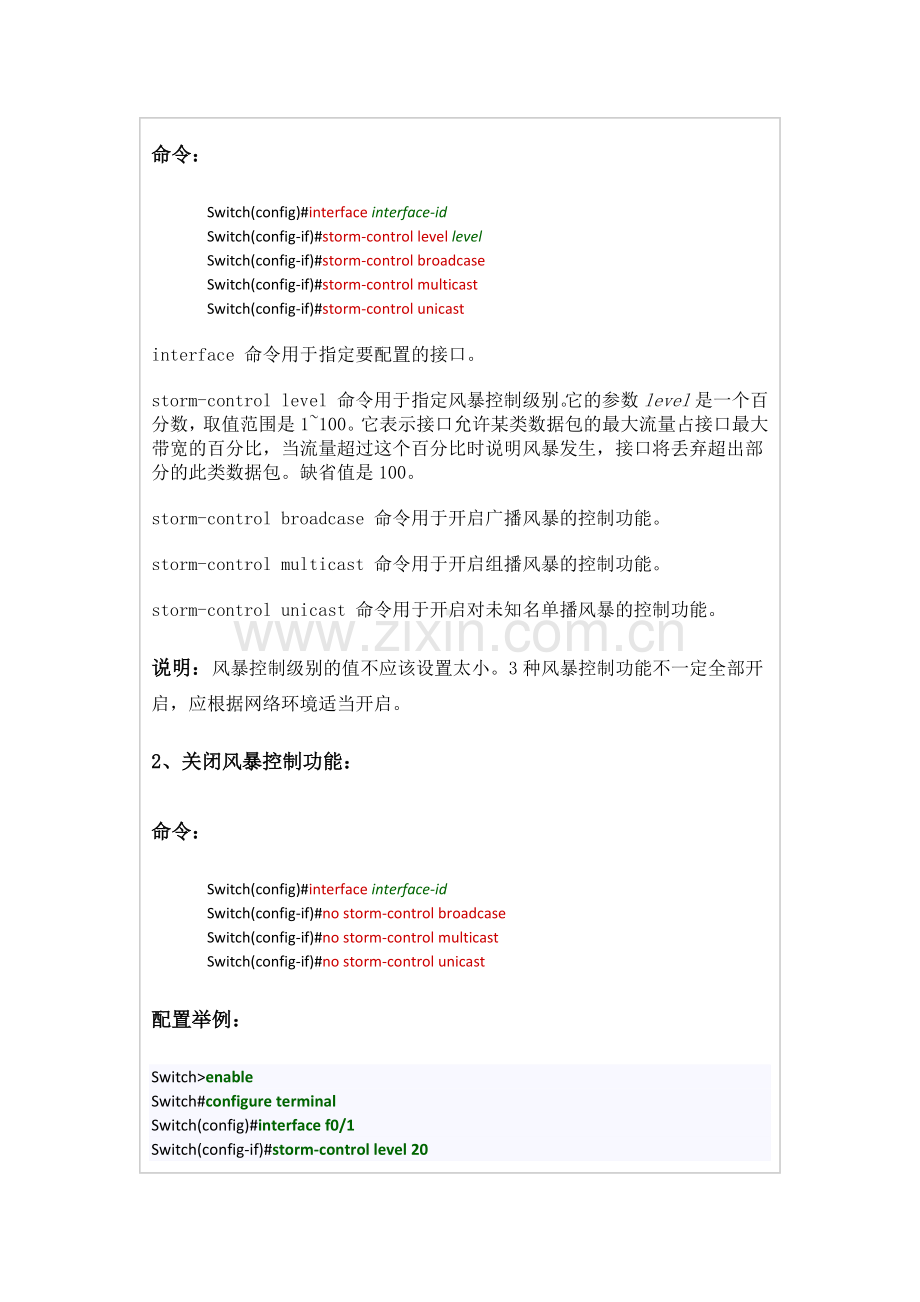

1、配置风暴控制功能：
命令：
Switch(config)#interface interface-id
Switch(config-if)#storm-control level level
Switch(config-if)#storm-control broadcase
Switch(config-if)#storm-control multicast
Switch(config-if)#storm-control unicast
interface 命令用于指定要配置的接口。
storm-control level 命令用于指定风暴控制级别。它的参数level是一个百分数，取值范围是1~100。它表示接口允许某类数据包的最大流量占接口最大带宽的百分比，当流量超过这个百分比时说明风暴发生，接口将丢弃超出部分的此类数据包。缺省值是100。
storm-control broadcase 命令用于开启广播风暴的控制功能。
storm-control multicast 命令用于开启组播风暴的控制功能。
storm-control unicast 命令用于开启对未知名单播风暴的控制功能。
说明：风暴控制级别的值不应该设置太小。3种风暴控制功能不一定全部开启，应根据网络环境适当开启。
2、关闭风暴控制功能：
命令：
Switch(config)#interface interface-id
Switch(config-if)#no storm-control broadcase
Switch(config-if)#no storm-control multicast
Switch(config-if)#no storm-control unicast
配置举例：
Switch>enable
Switch#configure terminal
Switch(config)#interface f0/1
Switch(config-if)#storm-control level 20
Switch(config-if)#storm-control broadcase
Switch(config-if)#storm-control multicast
Switch(config-if)#end
Switch#
本例在f0/1口上启用了广播和组播的风暴控制功能，限制广播或组播的流量不能超过最大带宽的20%。同时f0/2~f0/8也都启用了该风暴控制功能。

 查看风暴控制信息

模式：特权模式。
命令：
Switch#show storm-control interface-id
interface-id是可选的，用于查看指定接口的风暴控制信息。如：
Switch#show storm-control
interface　　　Broadcase　　Multicast　　Unicast　　　Level
---------　　　---------　　---------　　-------　　--------
Fa0/1　　　　　Enable　　　　Enable　　　Disable　　　20%
Fa0/2　　　　　Enable　　　　Enable　　　Disable　　　20%
Fa0/3　　　　　Enable　　　　Enable　　　Disable　　　20%
Fa0/4　　　　　Enable　　　　Enable　　　Disable　　　20%
Fa0/5　　　　　Enable　　　　Enable　　　Disable　　　20%
Fa0/6　　　　　Enable　　　　Enable　　　Disable　　　20%
Fa0/7　　　　　Enable　　　　Enable　　　Disable　　　20%
Fa0/8　　　　　Enable　　　　Enable　　　Disable　　　20%
Fa0/9　　　　　Disable　　　 Disable　　 Disable　　　100%
Fa0/10　　　　 Disable　　　 Disable　　 Disable　　　100%
Fa0/11　　　　 Disable　　　 Disable　　 Disable　　　100%
Fa0/12　　　　 Disable　　　 Disable　　 Disable　　　100%
......
各个栏目依次为：接口、Broadcase(广播风暴)、Multicast(组播风暴)、Unicast(未知名单播风暴)、控制级别。
“Enable”表示开启，“Disable”表示关闭。
