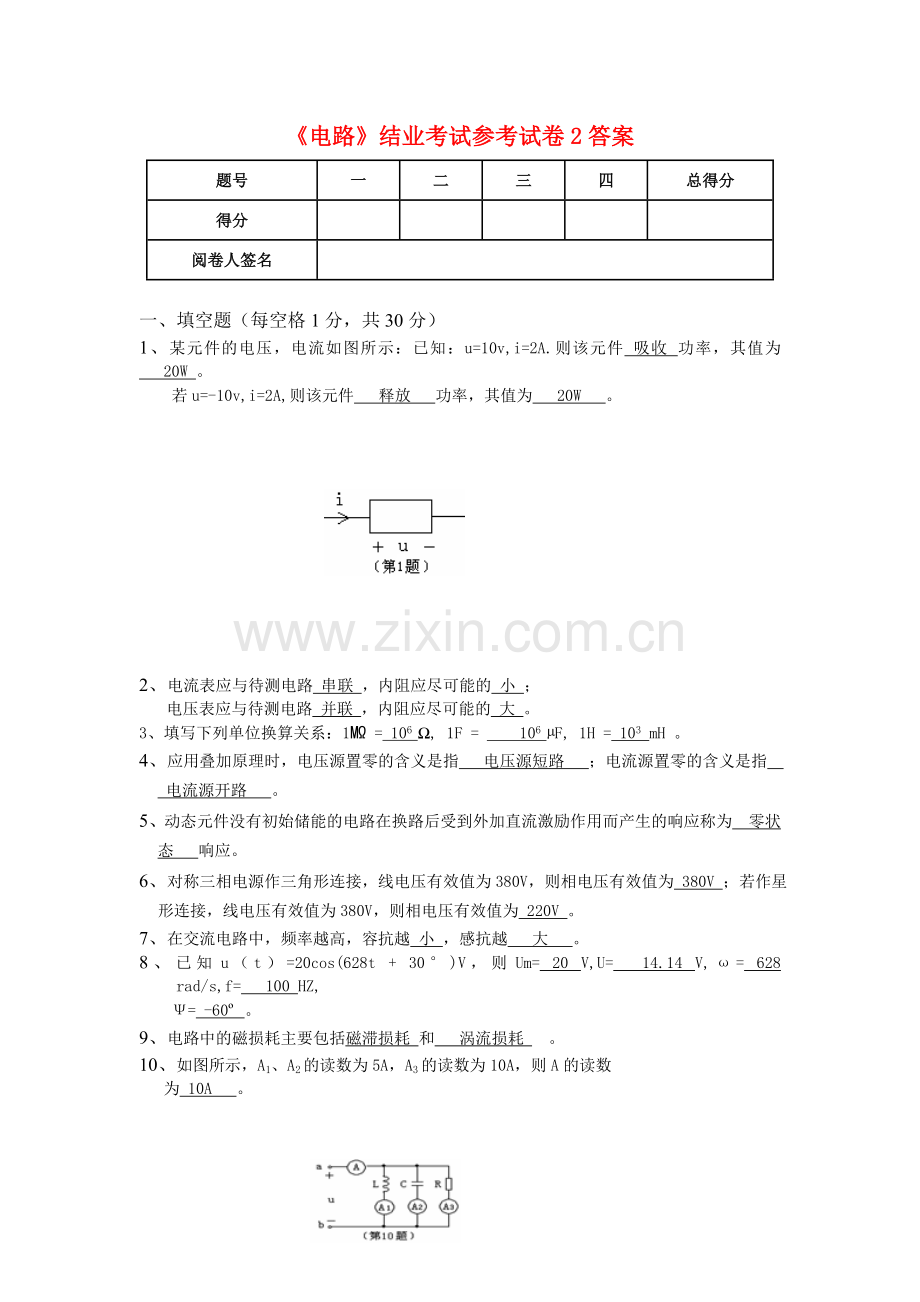

《电路》结业考试参考试卷2答案
题号
一
二
三
四
总得分
得分

阅卷人签名

一、填空题（每空格1分，共30分）
1、某元件的电压，电流如图所示：已知：u=10v,i=2A.则该元件 吸收 功率，其值为  20W 。
若u=-10v,i=2A,则该元件  释放  功率，其值为  20W  。

2、电流表应与待测电路 串联 ，内阻应尽可能的 小 ；
电压表应与待测电路 并联 ，内阻应尽可能的 大 。
3、填写下列单位换算关系：1㏁ = 106 Ω, 1F =   106 µF, 1H = 103 mH 。
4、应用叠加原理时，电压源置零的含义是指  电压源短路  ；电流源置零的含义是指  电流源开路  。
5、动态元件没有初始储能的电路在换路后受到外加直流激励作用而产生的响应称为  零状态  响应。
6、对称三相电源作三角形连接，线电压有效值为380V，则相电压有效值为 380V ；若作星形连接，线电压有效值为380V，则相电压有效值为 220V 。
7、在交流电路中，频率越高，容抗越 小 ，感抗越  大  。
8、已知u（t）=20cos(628t + 30°)V，则Um= 20 V,U=  14.14 V,ω= 628 rad/s,f=  100 HZ,
Ψ= -60º 。
9、电路中的磁损耗主要包括磁滞损耗 和  涡流损耗  。
10、如图所示，A1、A2的读数为5A，A3的读数为10A，则A的读数
为 10A  。

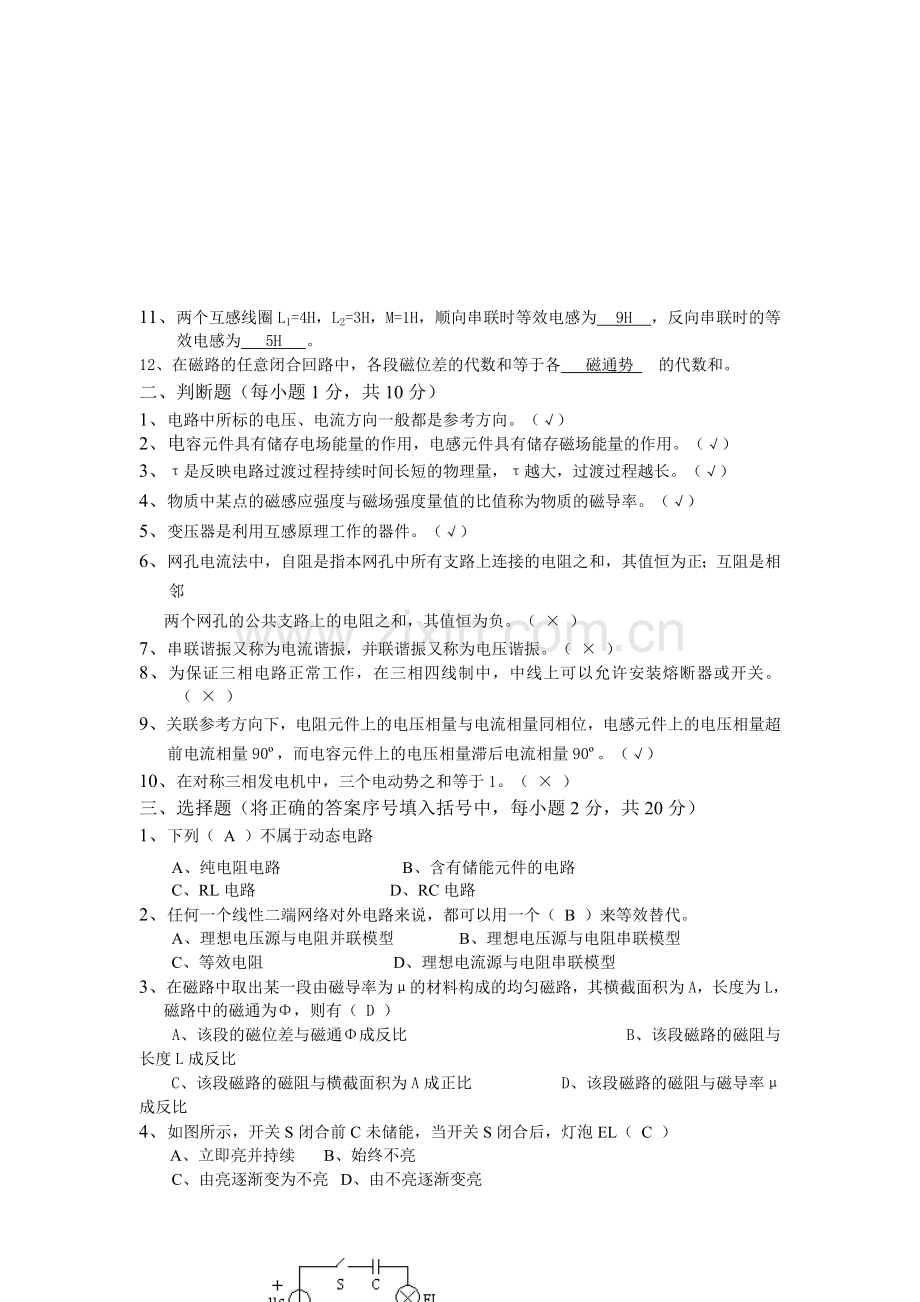

11、两个互感线圈L1=4H，L2=3H，M=1H，顺向串联时等效电感为  9H  ，反向串联时的等效电感为  5H  。
12、在磁路的任意闭合回路中，各段磁位差的代数和等于各  磁通势  的代数和。
二、判断题（每小题1分，共10分）
1、电路中所标的电压、电流方向一般都是参考方向。（√）
2、电容元件具有储存电场能量的作用，电感元件具有储存磁场能量的作用。（√）
3、τ是反映电路过渡过程持续时间长短的物理量，τ越大，过渡过程越长。（√）
4、物质中某点的磁感应强度与磁场强度量值的比值称为物质的磁导率。（√）
5、变压器是利用互感原理工作的器件。（√）
6、网孔电流法中，自阻是指本网孔中所有支路上连接的电阻之和，其值恒为正；互阻是相邻
两个网孔的公共支路上的电阻之和，其值恒为负。（ × ）
7、串联谐振又称为电流谐振，并联谐振又称为电压谐振。（ × ）
8、为保证三相电路正常工作，在三相四线制中，中线上可以允许安装熔断器或开关。（ × ）
9、关联参考方向下，电阻元件上的电压相量与电流相量同相位，电感元件上的电压相量超前电流相量90º，而电容元件上的电压相量滞后电流相量90º。（√）
10、在对称三相发电机中，三个电动势之和等于1。（ × ）
三、选择题（将正确的答案序号填入括号中，每小题2分，共20分）
1、下列（ A ）不属于动态电路
A、纯电阻电路                              B、含有储能元件的电路
C、RL电路                                 D、RC电路
2、任何一个线性二端网络对外电路来说，都可以用一个（ B ）来等效替代。
A、理想电压源与电阻并联模型                B、理想电压源与电阻串联模型
C、等效电阻                                D、理想电流源与电阻串联模型
3、在磁路中取出某一段由磁导率为μ的材料构成的均匀磁路，其横截面积为A，长度为L，
磁路中的磁通为Φ，则有（ D ）
A、该段的磁位差与磁通Φ成反比              B、该段磁路的磁阻与长度L成反比
C、该段磁路的磁阻与横截面积为A成正比      D、该段磁路的磁阻与磁导率μ成反比
4、如图所示，开关S闭合前C未储能，当开关S闭合后，灯泡EL（ C ）
A、立即亮并持续       B、始终不亮
C、由亮逐渐变为不亮   D、由不亮逐渐变亮

5、电压和电位的关系是（ C ）
A、电压是特殊的电位       B、电位与电压毫无关系
C、电压是电位之差         D、电位就是电压
6、电路如图所示，其中is＝2A，us＝10V，则电流源和电压源的功率为( B )
A、20W，－20W        B、-20W，20W
C、0W， 0W           D、无法计算

7、如图所示直流电路中电流等于（ D ）
A、        B、
C、       D、

8、负载获得最大功率的条件是（ A ）
A、负载电阻与电源内阻相等            B、负载电阻大于电源内阻
C、负载电阻小于电源内阻              D、负载电阻足够大，电源内阻足够小
9、图示电路中若选择适当的参考点，可用一个节点电压方程解出，该方程应为( A )
A、             B、
C、    D、

10、图示正弦交流电路中，已知R=4W，=3W，
=6W，则该电路的功率因数等于（ B ）
A、0.6    B、0.8    C、0.75     D、0.25

四、分析计算题（共40分）
1、图示电路中，求电压U，并求3电阻的功率。（8分）
解：3A电流源在3电阻上产生的电压为：
= 6V
12V电流源在3电阻上产生的电压为：
= 4V
故3电阻上的电压为：

3电阻上的功率为：

2、图示电路中，开关S在位置1已久，t=0时合向位置2，求换路后的iL(t)和uL(t)。（10分）
解：该电路属于零输入响应。
iL(0+)=iL(0-)=2A，=S，
可解出iL(t)=2A，uL(t)=-16V。

3、求图示电路中的电压。（7分）
解：先算Zeq=5，易算得=10V。

4、有源二端网络A的实验电路如图所示，此时测得可调电阻R的值为20。求电阻R为多大时吸收的功率最大，并求出该功率。（10分）
解：从图上可以看出戴维宁等效电路的开路电压
为30V，等效电阻为40，当R ＝40时从
而可以算得PMAX=W。

5、图示正弦交流电路中，已知V，W，试求该电路的无功功率Q。
（5分）
解：

        故无功功率就为复功率的虚部，即
