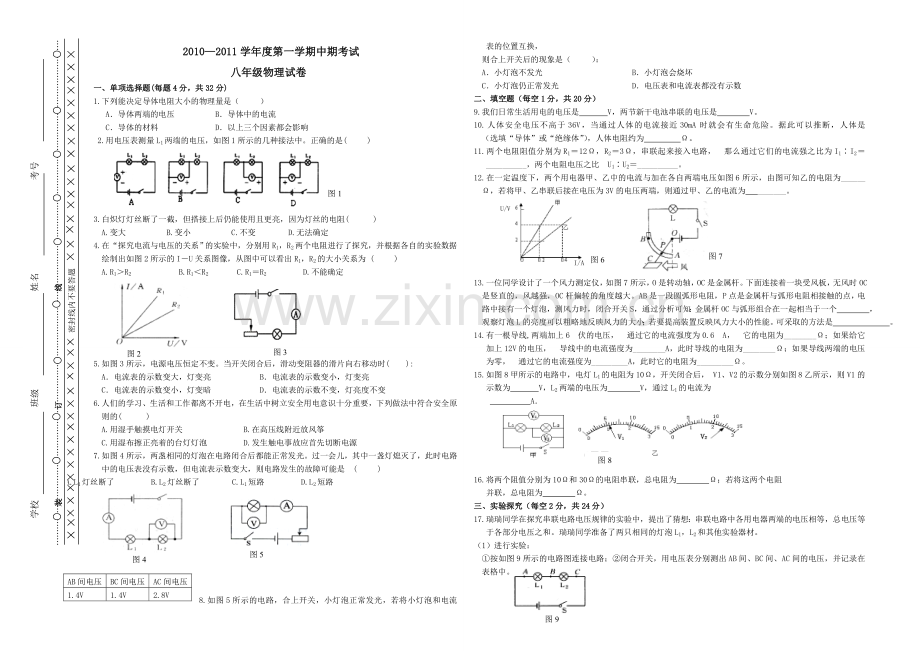

2010—2011学年度第一学期中期考试
八年级物理试卷
一、单项选择题(每题4分，共32分)
1.下列能决定导体电阻大小的物理量是（ ）
A．导体两端的电压 B．导体中的电流
C．导体的材料 D．以上三个因素都会影响
2.用电压表测量L1两端的电压，如图1所示的几种接法中。正确的是( )
图1

t
v
0

3.白炽灯灯丝断了一截，但搭接上后仍能使用且更亮，因为灯丝的电阻( )
A.变大 B.变小 C.不变 D.无法确定
4.在“探究电流与电压的关系”的实验中，分别用R1，R2两个电阻进行了探究，并根据各自的实验数据绘制出如图2所示的I－U关系图像，从图中可以看出R1，R2的大小关系为 ( )
A.R1＞R2 B.R1＜R2 C.R1＝R2 D.不能确定
图2
图3

5.如图3所示，电源电压恒定不变。当开关闭合后，滑动变阻器的滑片向右移动时( ):
A．电流表的示数变大，灯变亮 B．电流表的示数变小，灯变亮
C．电流表的示数变小，灯变暗 D．电流表的示数不变，灯亮度不变
6.人们的学习、生活和工作都离不开电，在生活中树立安全用电意识十分重要，下列做法中符合安全原则的( )
A.用湿手触摸电灯开关 B.在高压线附近放风筝
C.用湿布擦正亮着的台灯灯泡 D.发生触电事故应首先切断电源
7.如图4所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，其中一盏灯熄灭了，此时电路中的电压表没有示数，但电流表示数变大，则电路发生的故障可能是 ( )
A.L1灯丝断了 B.L2灯丝断了 C.L1短路 D.L2短路
图4
图5

8.如图5所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，
则合上开关后的现象是（ ）：
A．小灯泡不发光 B．小灯泡会烧坏
C．小灯泡仍正常发光 D．电压表和电流表都没有示数
二、填空题（每空1分，共20分）
9.我们日常生活用电的电压是 V，两节新干电池串联的电压是 V。
10.人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以推断，人体是 （选填“导体”或“绝缘体”），人体电阻约为 Ω。
11.两个电阻阻值分别为R1＝12Ω，R2＝3Ω，串联起来接入电路， 那么通过它们的电流强之比为I1∶I2＝__________，两个电阻电压之比 U1∶U2＝__________。
12.在一定温度下，两个用电器甲、乙中的电流与加在各自两端电压如图6所示，由图可知乙的电阻为______Ω，若将甲、乙串联后接在电压为3V的电压两端，则通过甲、乙的电流为 _______。
图7
图6
I/A
U/V

13.一位同学设计了一个风力测定仪，如图7所示，O是转动轴，OC是金属杆。下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S，通过分析可知：金属杆OC与弧形组合在一起相当于一个 ，观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能。可采取的方法是 。
14.有一根导线,两端加上6 伏的电压， 通过它的电流强度为0.6 A， 它的电阻为________Ω；如果给它加上12V的电压， 导线中的电流强度为________A，此时导线的电阻为________Ω；如果导线两端的电压为零， 通过它的电流强度为_________A，此时它的电阻为_________Ω。　
15.如图8甲所示的电路中，电灯L1的电阻为10Ω，开关闭合后， V1、V2的示数分别如图8乙所示，则V1的示数为 V，L2两端的电压为 V，通过L1的电流为
A．

图8

16.将两个阻值分别为10Ω和30Ω的电阻串联，总电阻为 Ω；若将这两个电阻
并联，总电阻为 Ω。
三、实验探究（每空2分，共24分）
17.瑞瑞同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。瑞瑞同学准备了两只相同的灯泡L1，L2和其他实验器材。
（1）进行实验：

图9
①按如图9所示的电路图连接电路；②闭合开关，用电压表分别测出AB间、BC间、AC间的电压，并记录在表格中。
AB间电压
BC间电压
AC间电压
1.4V
1.4V
2.8V

（2）分析与论证：
①在物理学中，串联电路电压的规律是： 。
②分析瑞瑞的实验数据，得出的结论与他的猜想 (填“相符”或“不相符”)（3）评估：这个实验的不足之处是：
18.在“研究电流跟电压、电阻的关系”时，同学们设计如图10所示的电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。
图10
表一
R＝5Ω
电压/V
1.0
2.0
3.0
电流/A
0.2
0.4
0.6
表二
U＝3 V
电阻/Ω
5
10
15
电流/A
0.6
0.3
0.2
（1）根据表中实验数据，可得出如下结论：
由表一可得：_____________________________________
由表二可得：_____________________________________
（2）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V（选填“大于”、“小于”或“等于”）；则应该向__________（选填“右”或“左”）调节滑片，使电压表的示数仍为3V。
19.实验桌上准备的器材如图11所示：一个电池组（电压稳定）、一个电流表、一个电压表、一个滑动变阻器、一个开关、导线若干。小明想利用这些器材测定某待测电阻RX的阻值。
（1）请你用笔画线帮助小明将实物图连接完整，并在虚框中画出对应的电路图。
图11

（2）小明按照要求连好电路后，闭合开关前，变阻器的滑片应置于_______端（选填“左”或“右”），这样做的目的是为了____ _____。
（3）闭合开关后，发现电压表指针有明显偏转，电流表指针未动或几乎未动，请你分析产生这类现象的原因可能是： （只写1条）。
四、计算题（每题8分，共24分）
20.李强同学想自制一个电热毯，接在220V的电源上使用，如果电热丝中通过的电流为
0.25A, 请你帮他计算一下需要多少欧的电阻线？若电阻线的规格是40Ω/m，需要多长的电阻线？

21.如图12所示，电阻R1为5Ω，R2为10Ω，R1两端的电压为5V，求开关闭合后电路中的电流是多少？R2两端的电压是多少？电源电压是多少？

图12

22.如图13所示，已知灯L1的电阻是20Ω，L2的电阻是30Ω，电源电压为6V，求开关闭合后流过L1的电流及干路的总电流？
图13
