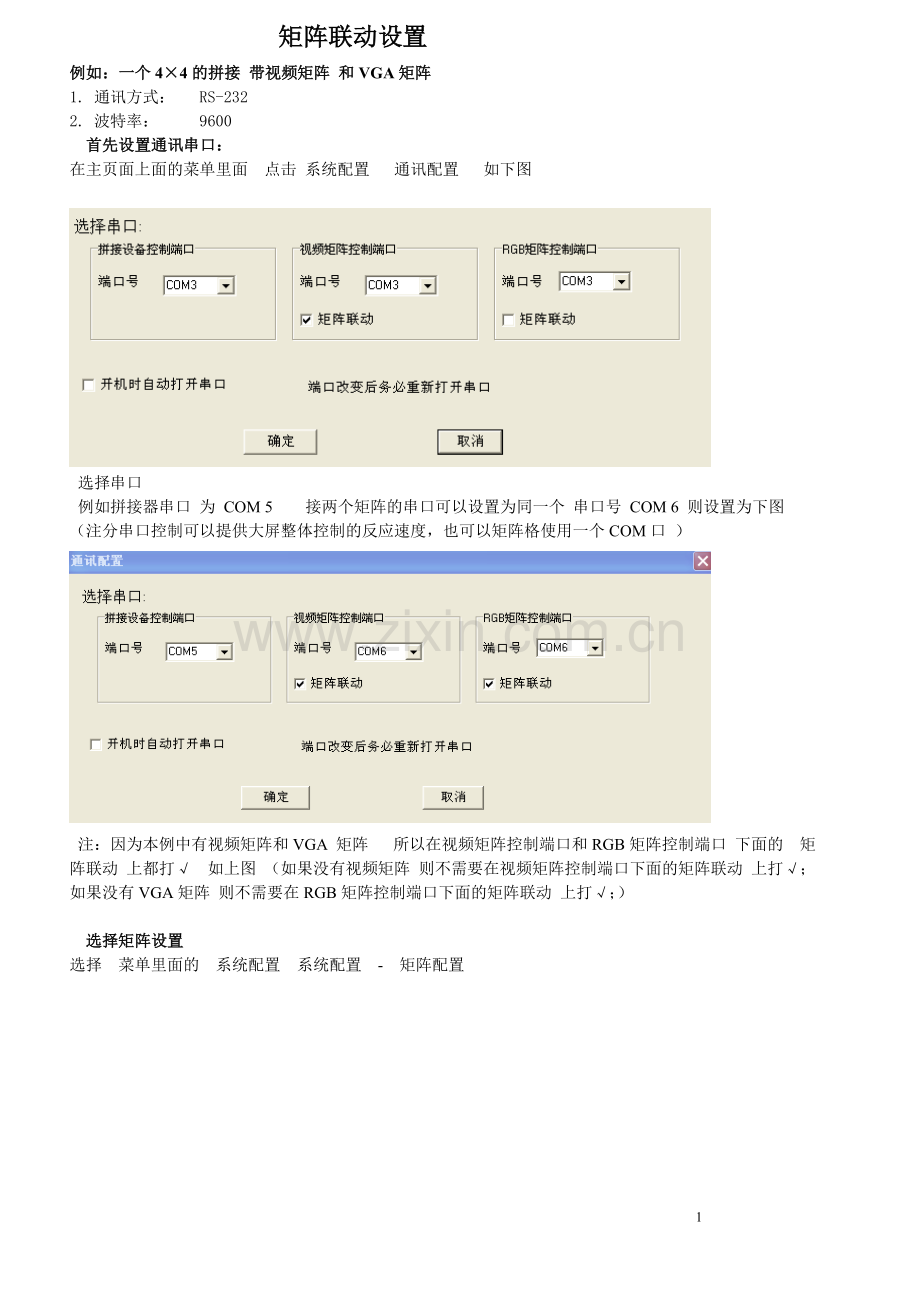

矩阵联动设置
例如：一个4×4的拼接 带视频矩阵 和VGA矩阵
1. 通讯方式： RS-232
2. 波特率： 9600
首先设置通讯串口：
在主页面上面的菜单里面 点击 系统配置 通讯配置 如下图

选择串口
例如拼接器串口 为 COM 5 接两个矩阵的串口可以设置为同一个 串口号 COM 6 则设置为下图
（注分串口控制可以提供大屏整体控制的反应速度，也可以矩阵格使用一个COM口 ）

注：因为本例中有视频矩阵和VGA 矩阵 所以在视频矩阵控制端口和RGB矩阵控制端口 下面的 矩阵联动 上都打√ 如上图 （如果没有视频矩阵 则不需要在视频矩阵控制端口下面的矩阵联动 上打√；如果没有VGA矩阵 则不需要在RGB矩阵控制端口下面的矩阵联动 上打√；）

选择矩阵设置

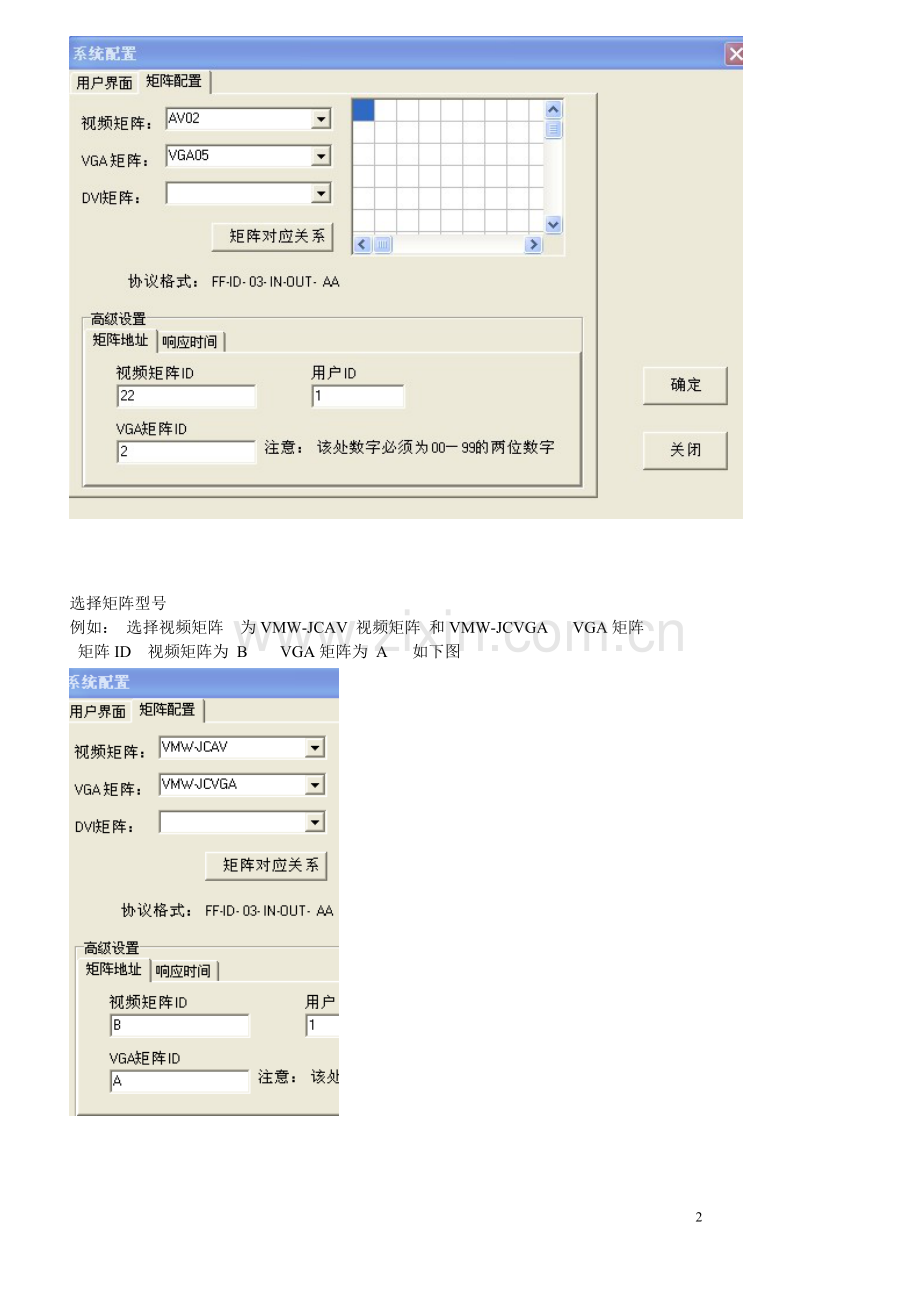

选择 菜单里面的 系统配置 系统配置 - 矩阵配置

选择矩阵型号
例如： 选择视频矩阵 为VMW-JCAV 视频矩阵 和VMW-JCVGA VGA矩阵
矩阵ID 视频矩阵为 B VGA矩阵为 A 如下图

注：矩阵型号 是拼接器厂家的中控软件增加的 所以如果你不知道 请咨询拼接器厂家的工作人员
矩阵是否需要设置ID 如果你不知道 ----可以找拼接器厂家的工作人员 确认
矩阵ID 是矩阵厂家提供 如果你不知道 可以查看矩阵厂家说明书或者咨询 矩阵厂家工作人员
矩阵控制串口线路 接法 这个是矩阵厂家的说明书上找 或者咨询 矩阵厂家工作人员
矩阵输出通道 接大屏位置的对应关系 如下图

在主页面控制的时候 需要在矩阵联动打√ 就可以控制了

如果不能控制
请检查串口设置是否正确
请检查矩阵ID设置是否正确
请检查上面所提到的设置是否正确
请检查控制矩阵线路是否接正确 （一般控制软件设置正确 还不能控制 多为矩阵控制线路问题）
