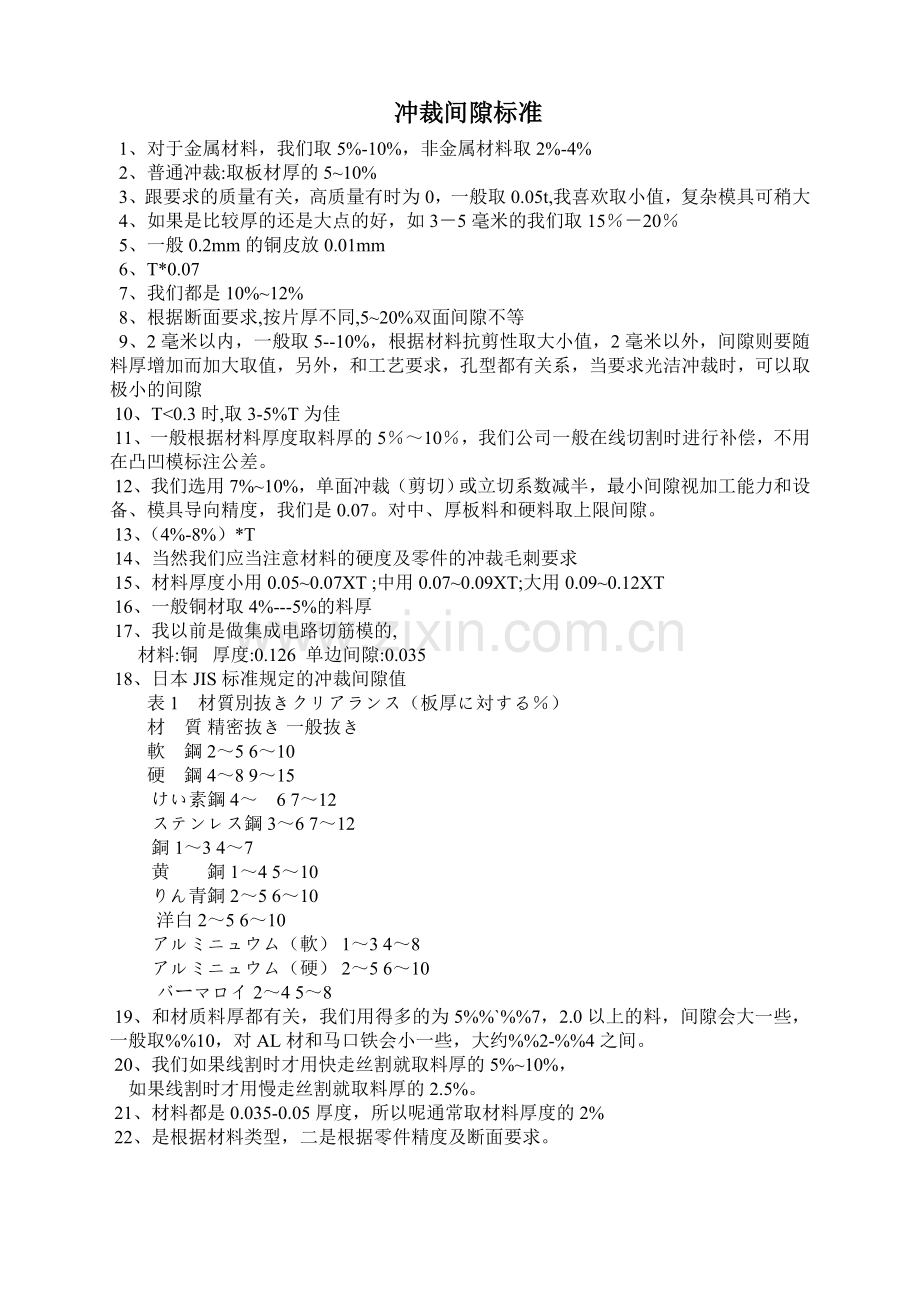

冲裁间隙标准
  1、对于金属材料，我们取5%-10%，非金属材料取2%-4%
  2、普通冲裁:取板材厚的5~10%
  3、跟要求的质量有关，高质量有时为0，一般取0.05t,我喜欢取小值，复杂模具可稍大
  4、如果是比较厚的还是大点的好，如3－5毫米的我们取15％－20％
  5、一般0.2mm的铜皮放0.01mm
  6、T*0.07
  7、我们都是10%~12%
  8、根据断面要求,按片厚不同,5~20%双面间隙不等
  9、2毫米以内，一般取5--10%，根据材料抗剪性取大小值，2毫米以外，间隙则要随料厚增加而加大取值，另外，和工艺要求，孔型都有关系，当要求光洁冲裁时，可以取极小的间隙
 10、T<0.3时,取3-5%T为佳
 11、一般根据材料厚度取料厚的5％～10％，我们公司一般在线切割时进行补偿，不用在凸凹模标注公差。
 12、我们选用7%~10%，单面冲裁（剪切）或立切系数减半，最小间隙视加工能力和设备、模具导向精度，我们是0.07。对中、厚板料和硬料取上限间隙。
 13、（4%-8%）*T
 14、当然我们应当注意材料的硬度及零件的冲裁毛刺要求
 15、材料厚度小用0.05~0.07XT ;中用0.07~0.09XT;大用0.09~0.12XT
 16、一般铜材取4%---5%的料厚
 17、我以前是做集成电路切筋模的,
      材料:铜   厚度:0.126  单边间隙:0.035
 18、日本JIS标准规定的冲裁间隙值
        表1　材質別抜きクリアランス（板厚に対する％）
        材　質 精密抜き 一般抜き
        軟　鋼 2～5 6～10
        硬　鋼 4～8 9～15
         けい素鋼 4～　6 7～12
         ステンレス鋼 3～6 7～12
         銅 1～3 4～7
         黄　　銅 1～4 5～10
         りん青銅 2～5 6～10
          洋白 2～5 6～10
         アルミニュウム（軟） 1～3 4～8
         アルミニュウム（硬） 2～5 6～10
          バーマロイ 2～4 5～8
 19、和材质料厚都有关，我们用得多的为5%%`%%7，2.0以上的料，间隙会大一些，一般取%%10，对AL材和马口铁会小一些，大约%%2-%%4之间。
 20、我们如果线割时才用快走丝割就取料厚的5%~10%，
    如果线割时才用慢走丝割就取料厚的2.5%。
 21、材料都是0.035-0.05厚度，所以呢通常取材料厚度的2%
 22、是根据材料类型，二是根据零件精度及断面要求。

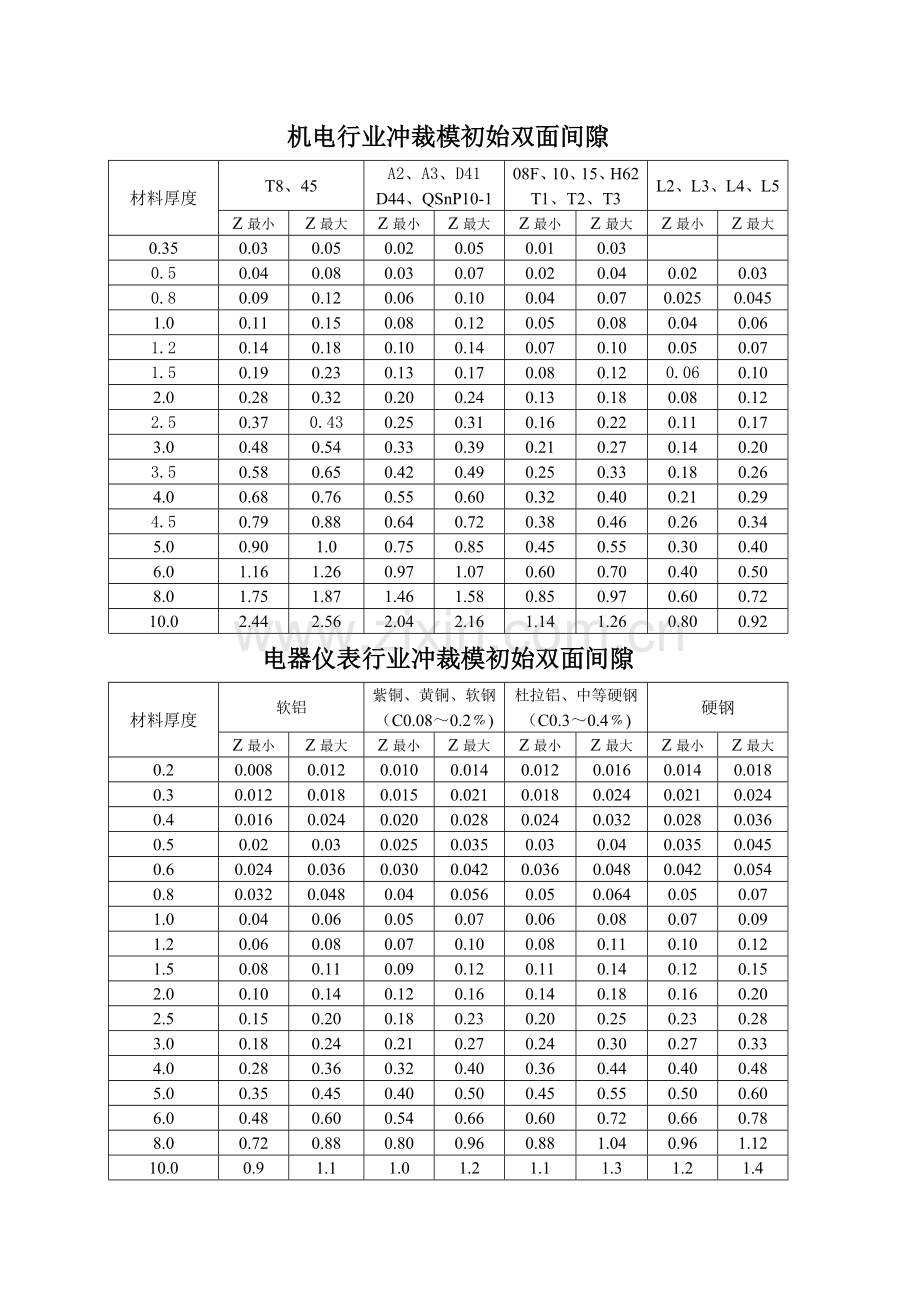

机电行业冲裁模初始双面间隙
材料厚度
T8、45
A2、A3、D41
08F、10、15、H62
L2、L3、L4、L5
D44、QSnP10-1
T1、T2、T3
Z最小
Z最大
Z最小
Z最大
Z最小
Z最大
Z最小
Z最大
0.35
0.03
0.05
0.02
0.05
0.01
0.03

0.5
0.04
0.08
0.03
0.07
0.02
0.04
0.02
0.03
0.8
0.09
0.12
0.06
0.10
0.04
0.07
0.025
0.045
1.0
0.11
0.15
0.08
0.12
0.05
0.08
0.04
0.06
1.2
0.14
0.18
0.10
0.14
0.07
0.10
0.05
0.07
1.5
0.19
0.23
0.13
0.17
0.08
0.12
0.06
0.10
2.0
0.28
0.32
0.20
0.24
0.13
0.18
0.08
0.12
2.5
0.37
0.43
0.25
0.31
0.16
0.22
0.11
0.17
3.0
0.48
0.54
0.33
0.39
0.21
0.27
0.14
0.20
3.5
0.58
0.65
0.42
0.49
0.25
0.33
0.18
0.26
4.0
0.68
0.76
0.55
0.60
0.32
0.40
0.21
0.29
4.5
0.79
0.88
0.64
0.72
0.38
0.46
0.26
0.34
5.0
0.90
1.0
0.75
0.85
0.45
0.55
0.30
0.40
6.0
1.16
1.26
0.97
1.07
0.60
0.70
0.40
0.50
8.0
1.75
1.87
1.46
1.58
0.85
0.97
0.60
0.72
10.0
2.44
2.56
2.04
2.16
1.14
1.26
0.80
0.92
电器仪表行业冲裁模初始双面间隙
材料厚度
软铝
紫铜、黄铜、软钢
杜拉铝、中等硬钢
硬钢
（C0.08～0.2﹪)
（C0.3～0.4﹪)
Z最小
Z最大
Z最小
Z最大
Z最小
Z最大
Z最小
Z最大
0.2
0.008
0.012
0.010
0.014
0.012
0.016
0.014
0.018
0.3
0.012
0.018
0.015
0.021
0.018
0.024
0.021
0.024
0.4
0.016
0.024
0.020
0.028
0.024
0.032
0.028
0.036
0.5
0.02
0.03
0.025
0.035
0.03
0.04
0.035
0.045
0.6
0.024
0.036
0.030
0.042
0.036
0.048
0.042
0.054
0.8
0.032
0.048
0.04
0.056
0.05
0.064
0.05
0.07
1.0
0.04
0.06
0.05
0.07
0.06
0.08
0.07
0.09
1.2
0.06
0.08
0.07
0.10
0.08
0.11
0.10
0.12
1.5
0.08
0.11
0.09
0.12
0.11
0.14
0.12
0.15
2.0
0.10
0.14
0.12
0.16
0.14
0.18
0.16
0.20
2.5
0.15
0.20
0.18
0.23
0.20
0.25
0.23
0.28
3.0
0.18
0.24
0.21
0.27
0.24
0.30
0.27
0.33
4.0
0.28
0.36
0.32
0.40
0.36
0.44
0.40
0.48
5.0
0.35
0.45
0.40
0.50
0.45
0.55
0.50
0.60
6.0
0.48
0.60
0.54
0.66
0.60
0.72
0.66
0.78
8.0
0.72
0.88
0.80
0.96
0.88
1.04
0.96
1.12
10.0
0.9
1.1
1.0
1.2
1.1
1.3
1.2
1.4
汽车、拖拉机行业冲裁模初始双面间隙
材料厚度
0.8、10、35
16Mn
40、50
65Mn
09Mn、A3、B3
Z最小
Z最大
Z最小
Z最大
Z最小
Z最大
Z最小
Z最大
0.5
0.04
0.06
0.04
0.06
0.04
0.06
0.04
0.06
0.8
0.07
0.10
0.07
0.10
0.07
0.10
0.06
0.09
1.0
0.10
0.14
0.10
0.14
0.10
0.14
0.09
0.13
1.2
0.13
0.18
0.13
0.18
0.13
0.18

1.5
0.14
0.24
0.17
0.24
0.17
0.23

2.0
0.25
0.36
0.26
0.38
0.26
0.38

2.5
0.36
0.50
0.38
0.54
0.38
0.54

3.0
0.46
0.64
0.48
0.66
0.48
0.66

3.5
0.54
0.74
0.58
0.78
0.58
0.78

4.0
0.64
0.88
0.68
0.92
0.68
0.92

4.5
0.72
1.00
0.68
0.96
0.78
1.04

6.0
1.08
1.44
0.84
1.20
1.14
1.50

8.0

1.20
1.68

耐热不锈钢冲裁模初始双面间隙

材料厚度
Z最小
Z适宜
Z最大

0.6
0.04
0.055
0.11

0.8
0.05
0.09
0.16

1.0
0.08
0.13
0.22

1.2
0.085
0.15
0.27

1.5
0.09
0.17
0.30

1.8
0.11
0.19
0.36

2.0
0.12
0.20
0.40

2.5
0.15
0.25
0.50

3.0
0.18
0.30
0.60
