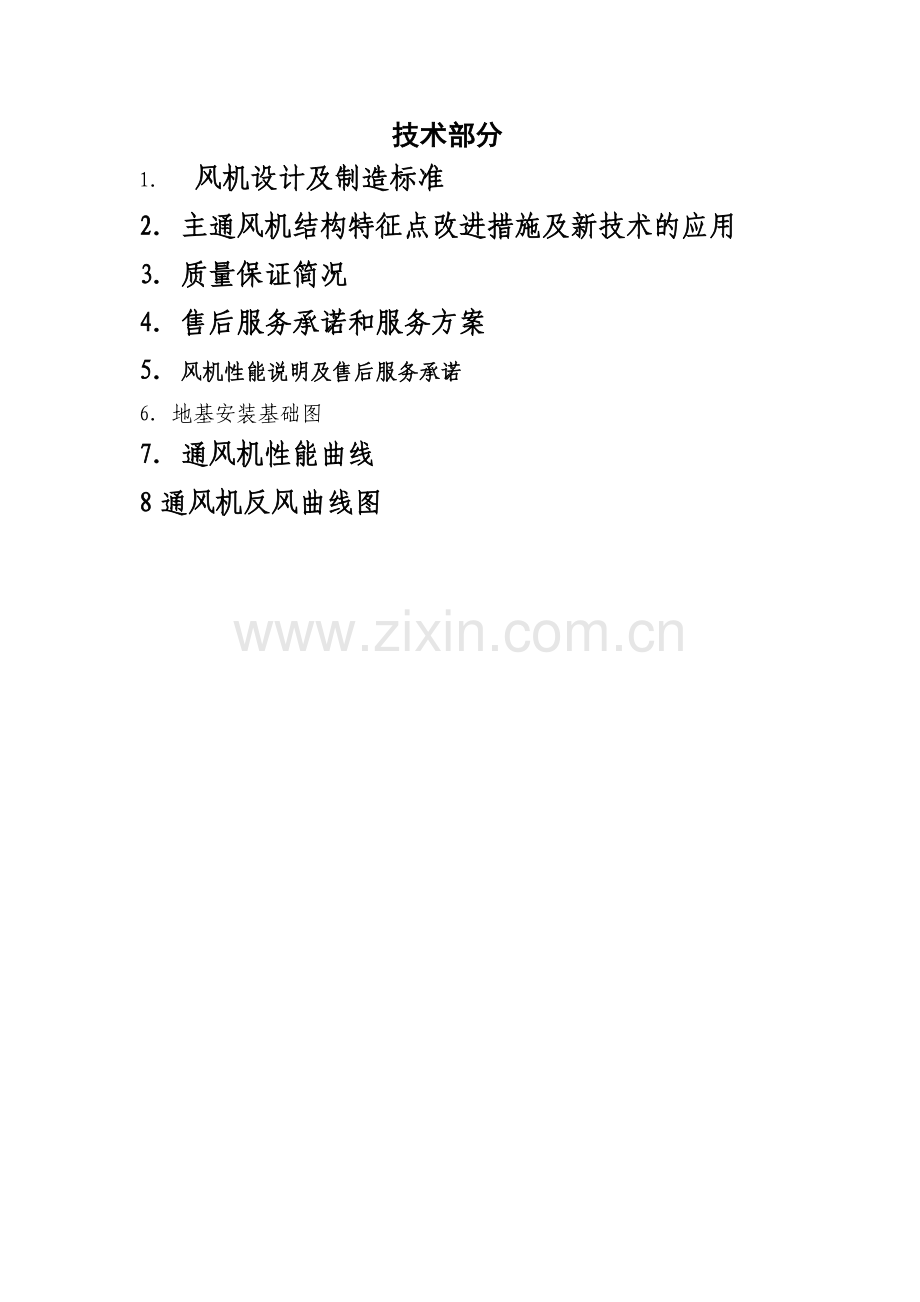

技术部分
1． 风机设计及制造标准
2．主通风机结构特征点改进措施及新技术的应用
3．质量保证简况
4．售后服务承诺和服务方案
5．风机性能说明及售后服务承诺
6．地基安装基础图
7．通风机性能曲线
8通风机反风曲线图

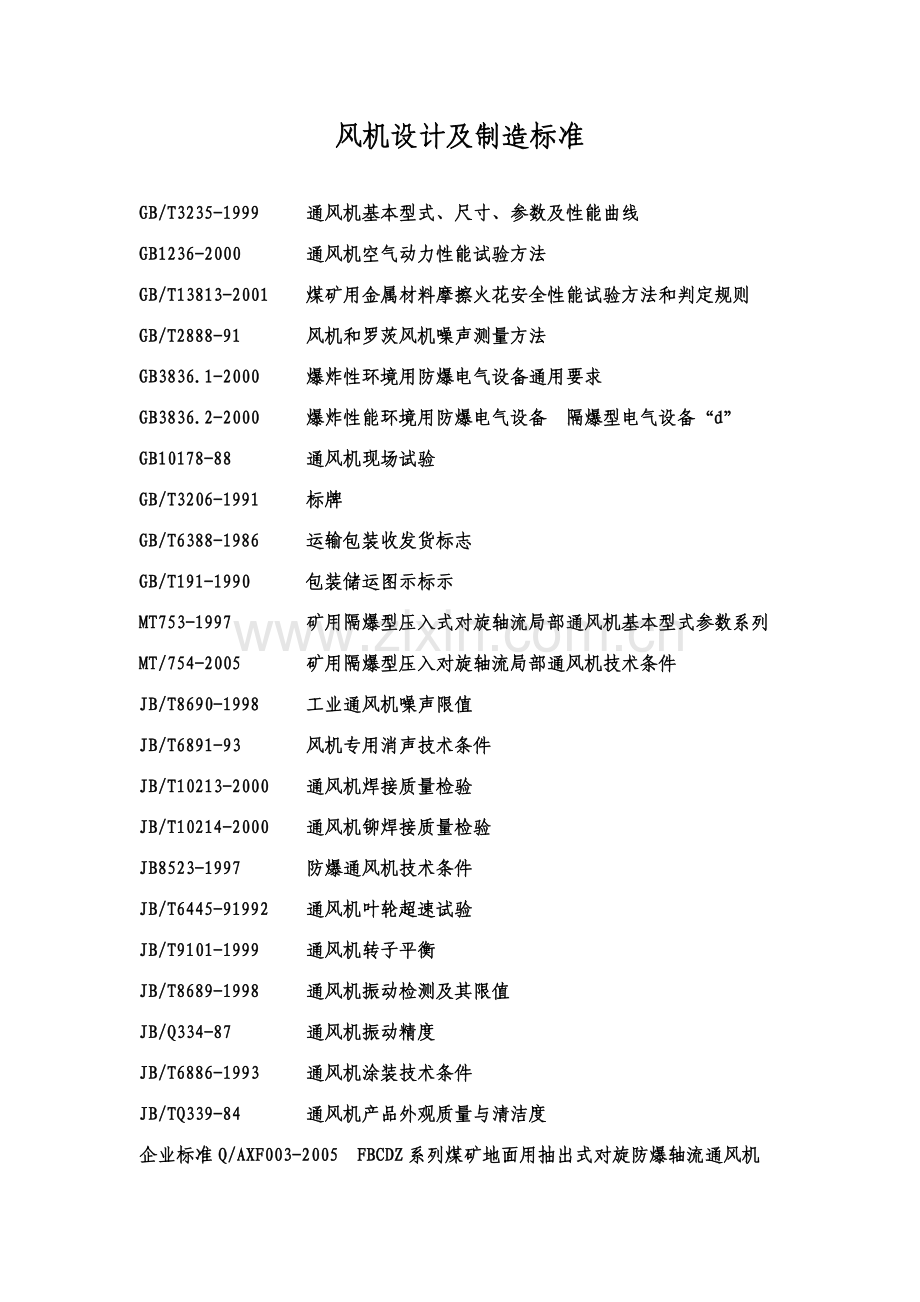

风机设计及制造标准

GB/T3235-1999 通风机基本型式、尺寸、参数及性能曲线
GB1236-2000 通风机空气动力性能试验方法
GB/T13813-2001 煤矿用金属材料摩擦火花安全性能试验方法和判定规则
GB/T2888-91 风机和罗茨风机噪声测量方法
GB3836.1-2000 爆炸性环境用防爆电气设备通用要求
GB3836.2-2000 爆炸性能环境用防爆电气设备 隔爆型电气设备“d”
GB10178-88 通风机现场试验
GB/T3206-1991 标牌
GB/T6388-1986 运输包装收发货标志
GB/T191-1990 包装储运图示标示
MT753-1997 矿用隔爆型压入式对旋轴流局部通风机基本型式参数系列
MT/754-2005 矿用隔爆型压入对旋轴流局部通风机技术条件
JB/T8690-1998 工业通风机噪声限值
JB/T6891-93 风机专用消声技术条件
JB/T10213-2000 通风机焊接质量检验
JB/T10214-2000 通风机铆焊接质量检验
JB8523-1997 防爆通风机技术条件
JB/T6445-91992 通风机叶轮超速试验
JB/T9101-1999 通风机转子平衡
JB/T8689-1998 通风机振动检测及其限值
JB/Q334-87 通风机振动精度
JB/T6886-1993 通风机涂装技术条件
JB/TQ339-84 通风机产品外观质量与清洁度
企业标准Q/AXF003-2005 FBCDZ系列煤矿地面用抽出式对旋防爆轴流通风机
煤矿安全规程2009版

主通风机结构特征点改进措施及新技术的应用
弯掠组合正交型技术：山西安鑫风机有限公司2003年初，公司与国家西北工业大学全方位合作后，将国家一流的国防航空动力系统的科研设施和高科技人力资源应用于、风机产品的研究与开发，特别是采用了苏莫明博士研究发的“弯掠组合三维扭曲交型”叶片技术，产品性能得到很大提高，对目前应的传统风机的关键部位进行改造后，大大提高了风机的静压效率，降低了噪音。
技术理论优势：叶片的优化设计和新颖的流道形状。动、静叶片的最优扭曲规律既最优“流型”最佳轮毂比、叶栅最佳稠度以及最佳叶轮直径，采用集中参数最优控制理论的方法，最大限度地减少通风机内部流动的旋涡强度，减少粘性和分离损失，从而提高通风机的气动性能和声学性能，既提高效率，降低噪声。因此关键部分均参用了集中参数优化设计理论，并通过对各相关部位的坐标测量结果不断修正，直到满足气动要求。
弯掠组合正型叶片具有以下特点：（1）“弯”，在设计时使叶片的每个截面的重心前移，改变叶片叶跟至叶稍之间弯曲读大小，主要是为了增强叶片的强度，使其结构更加合理，其次可以改变气流的速度分布。（2）“掠”，使叶片的每个截面的重心向来流方向位移，其作用是控制涡流强度，二次强度，减少次流流动等相关损失。
机翼型叶片目前大多仍采用等环量方法设计。这种理论缺陷在于：
1、 动、静叶片的扭曲与轮毂比、叶栅稠度、叶轮直径等采数是相互独立考虑，如对给定的流量、压力工况点设计参数后，先确定叶轮直径再确定轮毂比，它们之间的合理配合是通过大量的模型机试验数据得出的，没有从理论上将它们紧密结合起来。
2、 叶栅翼型是建立在几种大量试验成功的如CLARY、LS、RAF-6等翼型基础上，叶片的形状是通过坐标关系相似换算为相应机号的叶片。
3、 作为常规叶片，没有考虑叶片的弯掠量采数。
4、 由于以前计算机的局限性，轴流式风机的压力相对较低，认为雷诺数较小，理论上没有考虑气体粘性的影响，作为一种理想气体考虑。
5、 由于气流边界层的存在，气流的分离损失没有从理论上加以减少，而是如何尽力改进风机流道形状、粗糙度等，受到工艺水平的限制。

质量保证简况
公司从原材料到产品出厂均按照ISO90001国际质量体系标准进行严格检验，由生产部、质检部、技术部联合进行各道工序的生产，检查、测试、验收，并记录备案，对每个用户产品都进行全过程的跟踪质量管理和服务。如风机的生产与设计按JTJ026-90《通风机设计规范》，及公司企业标准Q/142701YSF00003-2005 SDS射流通风机等进行；外购电机必须符合GB/T3836.1/.2技术要求，产品出厂测试（型号大的进行模型机测试）按GB/T1236-2000标准进行管网加工、测点布设、原始数据测量、数据技算、成果输出等；钢材，要求生产厂家提供材质报告单，同时委托另一厂家对材质进行详细的技术检测验证是否合格，电机，要求厂家提供安全标志证书、防爆合格证、出厂性能测试结果、空载试验报告等；每个叶片进行探伤检测（汕头超声仪器研究所生产的CTS-22A型）并向用户出具探伤检测结果；风机叶轮按GB/T9101-1993《通风机转子平衡》分别进行静、动平衡测试并记结果；风机外观处理按JB/T6886-1993《通风机涂漆技术条件》进行；风机标牌按GB/T13306-1991《标牌》要求；风机的运输及包装按GB/T6388-1986《运输包装收发货标志》及GB/T191-1990《包装储运图示标志》进行。
质量保修期：1年

售后服务承诺和服务方案

一、 服务承诺
如果我公司中标，签定技术协议后一周内向用户提供风机总装配图、安装基础图、设备平面图、风机性能曲线及使用与维护说明书等其它用户所需材料。
1、 在质保期内风机出现任何零件问题，公司负责无偿更换零配件。
2、 本公司产品实行三包，免费提供现场安装技术指导、调试和维修、配合用户进行风机性能测定及为用户免费进行技术培训，质保期1年，在质保期内若因我方质量问题所发生的费用由我公司承担，质保期后只收取成本费，永久终身服务。
3、 在风机使用过程中发现制造质量问题，在接到用户的风机质量问题通知后，24小时内服务工程师到达现场，质量问题不解决，服务人员不撤离现场。如需返厂修理，保证在双方商定的时间内交付使用。
4、 任何时候无偿为用户提供技术咨询或书面答疑。
5、 与贵公司签署供货合同后，保证在合同专用条款规定的日期内交付所有通风、设备。
6、 签定技术协议时，我公司派技术人员与贵公司技术人中一起再核对风机技术参数及探讨选型方案，从而做到选用设备数据精确、进行性良好、造价合理、节约能耗。
7、 我公司会为每个用户建立档案终身制，定期（一般为6个月，特殊情况例外）走访用户，对风机的运行情况做详细记录公司备案，可以随时为用户提供技术指导和合理化建议，从而使风机进行更加完全、可靠、经济。
二、 服务方案
项目
序号
技术服
务内容
派出人
员构成
计划人/日数
地点
接到通知后最晚到达时间
1
到货协助
验收
销售人员
售后人员
2/2
交货地点
24小时
2
试运行配合
售后人员
2/7
安装现场
24小时
3
检修和维护
售后人员
1/2
安装现场
24小时
4
出现质量及
技术故障
技术人员
售后人员
2
安装现场
24小时
5
提供缺陷及正常备品备件
售后人员
1
安装现场
24小时
6
定期回访
技术人员
售后人员
2/1
安装现场
6个月

三、具体措施和方案
我公司设有售后服务部，专门负责产品的售前、售后服务，并聘全国通风专家和风机专家为用户提供各种技术服务，公司设专职服务人员五名，随时为用户提供服务。
1. 供方现场技术服务。具体内容由投标人提供。
1) 负责现场测量及布置安装设计,并指导现场地基施工。
2) 风机安装指导。
3) 风机叶片角度调整现场培训，及风机启动、运行、保养注意等技术培训。
2. 培训
2.1为使合同设备能正常安装和运行，供方有责任提供相应的技术培训。培训的时间，人数，地点等具体内容同供需双方商定。培训内容应与工程进度相一致。培训计划和内容由供方在投标文件中列表表示，列表格式如下表：

序号
培训内容
计划人月数
培训教师构成
地 点
备 注
职 称
人 数
1
地基现场施工培训

总 工
1
矿方

2
设备安装培训

工程师、
技术工人
2—3
矿方

3
风机操作培训

工程师、
技术工人
2—3
矿方

2、设计联络。有关设计联络的计划，时间，地点和内容要求由供
方拟定，需方确定。设计联络计划用表格表示。其格式如下表：
序号
次 数
内 容
时 间
地 点
人 数
1
第一次
前期现场考察、确定地基设计施工方案

2

风机设计制造中，用户的特殊要求征询意见

3

风机设计制造中的一些技术问题，同乙方构通

4

风机主机制造完工后，乙方初验收

5

风机整改后乙方终验收

投标单位：山西安鑫风机有限公司 法人代表：
投标授权人： 单位电话：
地址： 邮编：044000

风机性能说明
FBCDZ系列防爆对旋轴流式通风机属低噪声、高效、节能的新型矿用主要通风机，可供中、高阻力矿井做主要通风机用,本系列通风机其防爆性能符合GB3836.1和GB3836.2标准规定，叶片与保护圈的配对金属材料经过国家煤矿防尘通风安全产品质量监督检验中心检验，并通过摩擦火花安全性能检验。该风机配套的专用隔爆型电机均取得防爆合格证。
一、 风机主要技术优势
1、本公司生产的通风机采用先进的三元流动理论和CAD技术设计叶轮，气动性能优良，高效、低噪、振动小，确保风机在满足风量和风压前提下在宽广的高效区运行，达到了国内领先水平。
1.1 通风机共有六个叶片安装角度，可根据矿井工况点进行停机人工调节，以满足不同时期矿井对风量、负压的需要；
1.2 风机叶轮要经多次动、静平衡测试，合格后才能装机，确保风机振动指标合格；
1.3 FBCDZ型叶片最高静压效率可达85%，高效区宽广，没有明显的驼峰。
2、为确保风机长期无故障运行，选用佳木斯（或安达）优质对旋风机专用防爆电机。
2.1 为保证运行可靠性，轴伸端加大了轴径，设计为双列轴承，并选用瑞典SKF优质进口轴承；
2.2 电机轴承设有注油管，运行期间可不停机加油，维护保养方便，除电机轴承达到设计寿命需更换外，一般不需要维修；
2.3 电机配置定子和轴承测温装置，采用电机温度智能巡检仪，以实现电机定子和轴承温度的数字显示、监测报警及超温断电保护；
2.4 电机可设置空间加热器，以备风机停用时，机内保持一定温度，防止电机受潮。
3、 风机主要由两台主机组成，两台隔爆型电机安装在风机筒体中有一定耐压密封性的隔流腔内，使防爆电机与矿井排风气流相隔离。风机运转时，隔流腔内气体压力总是比腔体外高，矿井排风气流不可能漏向腔体内，因此，电机永远处于新鲜空气中运行，隔爆性能高，完全符合“煤矿安全规程”要求。风机隔流腔有3组流线型的冷却电机的外循环风道，保证电机散热冷却良好。
4、 风机叶轮与电机采用直联方式，传动效率高，结构简单，特别是减少了长轴联接方式的“S”型风道的通风阻力损失，提高了运行效率和运转的安全性。
5、 通风机采用电机直接反转反风，不需建反风系统，反风最高可达正常风量的60%以上；采用刹车装置，反风迅速，通过电控柜控制风机正反向运行，在5分钟内即可使矿井风流反向。
6、 风机配有消音装置，运行噪声指标符合国家有关标准规定要求。
7、 风机整机体积小，结构紧凑，运行平稳，安装维修简单，适用于有地表塌陷滑坡危险的山地，可节约大量的土建费用。风机配备拖车轮装置，安装在导轨上，只需简单的机房和通风机导轨基础，便于安装和检修。
8、通风机配备风机参数测试仪，对通风机运行及矿井情况进行实时动态监测监控，并提供网络接口，实现计算机信息管理。

二、 风机主要技术指标和运行性能
1、FBCDZ-10-№25B型轴流式通风机技术指标
风量
m3/s
静压
Pa
工作温度℃
配套电机kW
效率
%
振动速度有效值mm/s
噪声
LsA(dB)
反风量m3/s
60-146m3/s
2320-638Pa
-45~50
160×2
10000V
≥85
＜4.6
≤35
大于正转风量的60%
2、运行性能
2.1 从FBCDZ-10-№25B装置性能曲线可见，风机运行期间最高效率可达85%左右。
2.2 配用无锡安达生产的风机专用隔爆电机，型号：YBF2-355L1-1同步转速580r/min,电压等级为10000V。
2.3 通风机及电机具有多种参数的接口与接点，通过配置风机在线监测系统可实现对通风机多种参数的实时动态监控。
2.4 风机叶轮与电机采用直联方式，电机装在隔流腔内，能有效地隔离电机噪声。
2.5 反风时通风机采用电机直接反转反风，反风量为正转风量的60%以上，符合《煤矿安全规程》（2009版）122条规定。通过控制柜可改变通风机的正反向运行，操作简便，且能在5分钟内完成全部操作。
2.6 通风机共有5个叶片安装角度，可根据矿井工况点进行调节，以满足不同时期矿井对风量、负压的需要。
2.7 电机配置温度智能巡检仪可实现电机定子及轴承温度的数字显示监测。
2.8 在运行过程中，从电控柜上可实时动态监测电流、电压、功率等电气参数。或通过配置的通风机在线监测系统，与微机联网实现通风机多种参数（设备停开、风量、静压、电流、电压、电机温度等）的实时监控。
2.9 电控柜系统具有断相、过载、超（欠）电压、过流、失压、短路和温度超限报警和报护装置。
2.10 电控系统设有隔离总闸，确保检修和维护的安全。
三 产品执行的制造、安装、验收标准
本公司所有产品都严格按照MT/T753-1997《小型煤矿地面用抽出式轴流通风机 基本型式与参数系列》和MT754-1997《小型煤矿地面用抽出式轴流通风机 技术条件》标准制造、安装和验收。
1、 风机的设计使用寿命不少于10年。第一次大修前无故障运行时间不少于13000小时（18个月）。
2、 风机叶轮的平衡品质为G4.6级，高于标准规定G6.3级。
3、 公司已通过方圆标志认证中心ISO9001：2000质量管理体系认证，对通风机的原辅材料采购验收、零部件制造检验到产品的试验出厂有一整套质量保证体系及体系运行记录。
4、 公司诚恳邀请贵方人员可随时到我公司考察指导有关投标设备的一切事宜，并为之提供一切便利条件，其费用由本公司承担。
四： 技术资料
本公司提供的技术资料有产品使用维护说明书、防爆合格证、安标证书、检验合格证、装置性能曲线及有关检验记录，风机性能检测报告及性能曲线图、地图安装图。
