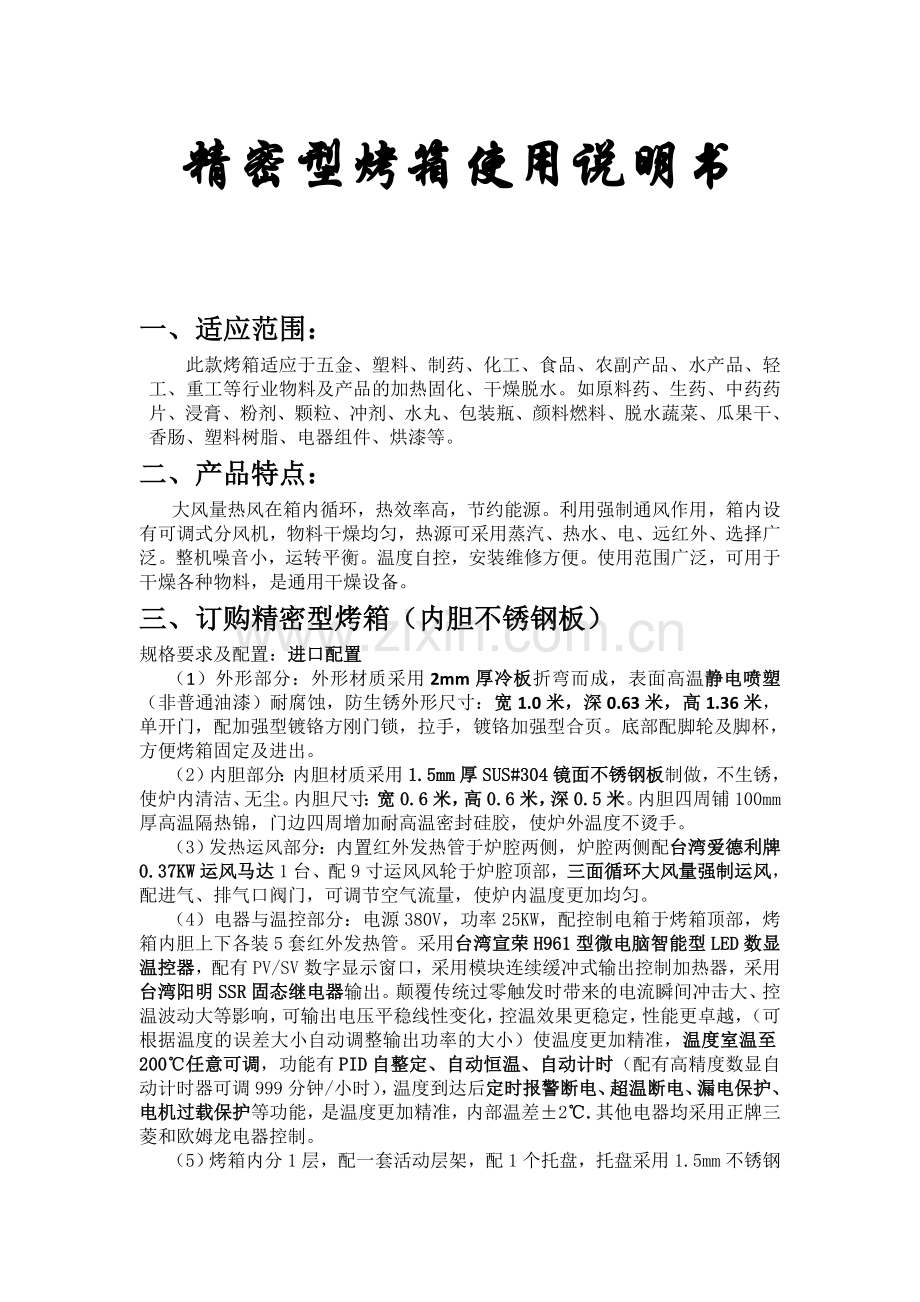

精密型烤箱使用说明书

一、适应范围：
此款烤箱适应于五金、塑料、制药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、生药、中药药片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料燃料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器组件、烘漆等。
二、产品特点：
大风量热风在箱内循环，热效率高，节约能源。利用强制通风作用，箱内设有可调式分风机，物料干燥均匀，热源可采用蒸汽、热水、电、远红外、选择广泛。整机噪音小，运转平衡。温度自控，安装维修方便。使用范围广泛，可用于干燥各种物料，是通用干燥设备。
三、订购精密型烤箱（内胆不锈钢板）
规格要求及配置：进口配置
（1）外形部分：外形材质采用2mm厚冷板折弯而成，表面高温静电喷塑（非普通油漆）耐腐蚀，防生锈外形尺寸：宽1.0米，深0.63米，高1.36米，单开门，配加强型镀铬方刚门锁，拉手，镀铬加强型合页。底部配脚轮及脚杯，方便烤箱固定及进出。
（2）内胆部分：内胆材质采用1.5mm厚SUS#304镜面不锈钢板制做，不生锈，使炉内清洁、无尘。内胆尺寸：宽0.6米，高0.6米，深0.5米。内胆四周铺100mm厚高温隔热锦，门边四周增加耐高温密封硅胶，使炉外温度不烫手。
（3）发热运风部分：内置红外发热管于炉腔两侧，炉腔两侧配台湾爱德利牌0.37KW运风马达1台、配9寸运风风轮于炉腔顶部，三面循环大风量强制运风，配进气、排气口阀门，可调节空气流量，使炉内温度更加均匀。
（4）电器与温控部分：电源380V，功率25KW，配控制电箱于烤箱顶部，烤箱内胆上下各装5套红外发热管。采用台湾宣荣H961型微电脑智能型LED数显温控器，配有PV/SV数字显示窗口，采用模块连续缓冲式输出控制加热器，采用台湾阳明SSR固态继电器输出。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响，可输出电压平稳线性变化，控温效果更稳定，性能更卓越，（可根据温度的误差大小自动调整输出功率的大小）使温度更加精准，温度室温至200℃任意可调，功能有PID自整定、自动恒温、自动计时（配有高精度数显自动计时器可调999分钟/小时），温度到达后定时报警断电、超温断电、漏电保护、电机过载保护等功能，是温度更加精准，内部温差±2℃.其他电器均采用正牌三菱和欧姆龙电器控制。
（5）烤箱内分1层，配一套活动层架，配1个托盘，托盘采用1.5mm不锈钢板折弯而成，弯边在内侧，层架尺寸为580mm*490mm。

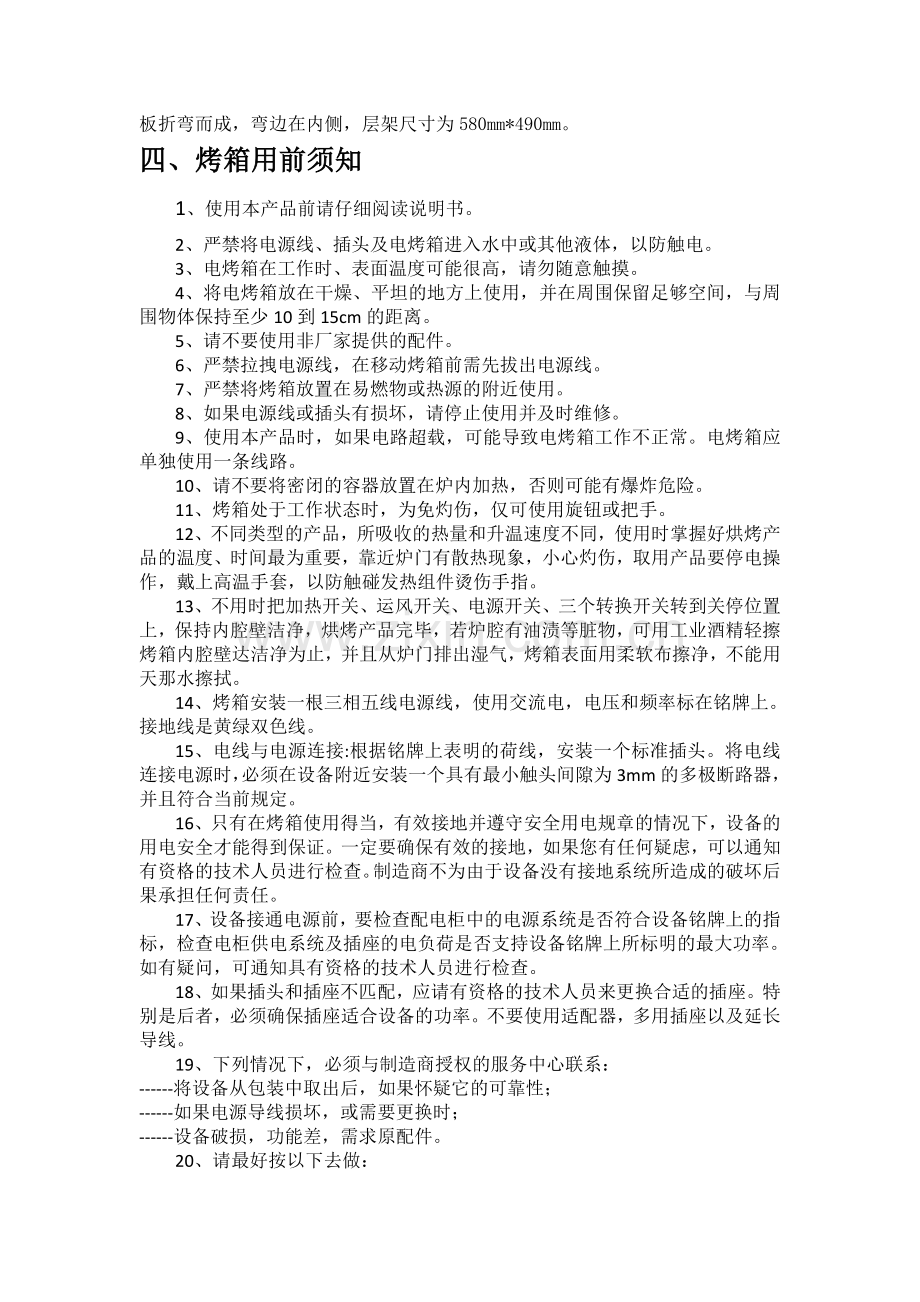

四、烤箱用前须知
1、使用本产品前请仔细阅读说明书。
2、严禁将电源线、插头及电烤箱进入水中或其他液体，以防触电。
3、电烤箱在工作时、表面温度可能很高，请勿随意触摸。
4、将电烤箱放在干燥、平坦的地方上使用，并在周围保留足够空间，与周围物体保持至少10到15cm的距离。
5、请不要使用非厂家提供的配件。
6、严禁拉拽电源线，在移动烤箱前需先拔出电源线。
7、严禁将烤箱放置在易燃物或热源的附近使用。
8、如果电源线或插头有损坏，请停止使用并及时维修。
9、使用本产品时，如果电路超载，可能导致电烤箱工作不正常。电烤箱应单独使用一条线路。
10、请不要将密闭的容器放置在炉内加热，否则可能有爆炸危险。
11、烤箱处于工作状态时，为免灼伤，仅可使用旋钮或把手。
12、不同类型的产品，所吸收的热量和升温速度不同，使用时掌握好烘烤产品的温度、时间最为重要，靠近炉门有散热现象，小心灼伤，取用产品要停电操作，戴上高温手套，以防触碰发热组件烫伤手指。
13、不用时把加热开关、运风开关、电源开关、三个转换开关转到关停位置上，保持内腔壁洁净，烘烤产品完毕，若炉腔有油渍等脏物，可用工业酒精轻擦烤箱内腔壁达洁净为止，并且从炉门排出湿气，烤箱表面用柔软布擦净，不能用天那水擦拭。
14、烤箱安装一根三相五线电源线，使用交流电，电压和频率标在铭牌上。接地线是黄绿双色线。
15、电线与电源连接:根据铭牌上表明的荷线，安装一个标准插头。将电线连接电源时，必须在设备附近安装一个具有最小触头间隙为3mm的多极断路器，并且符合当前规定。
16、只有在烤箱使用得当，有效接地并遵守安全用电规章的情况下，设备的用电安全才能得到保证。一定要确保有效的接地，如果您有任何疑虑，可以通知有资格的技术人员进行检查。制造商不为由于设备没有接地系统所造成的破坏后果承担任何责任。
17、设备接通电源前，要检查配电柜中的电源系统是否符合设备铭牌上的指标，检查电柜供电系统及插座的电负荷是否支持设备铭牌上所标明的最大功率。如有疑问，可通知具有资格的技术人员进行检查。
18、如果插头和插座不匹配，应请有资格的技术人员来更换合适的插座。特别是后者，必须确保插座适合设备的功率。不要使用适配器，多用插座以及延长导线。
19、下列情况下，必须与制造商授权的服务中心联系：
------将设备从包装中取出后，如果怀疑它的可靠性；
------如果电源导线损坏，或需要更换时；
------设备破损，功能差，需求原配件。
20、请最好按以下去做：
------打开包装后，检查设备的可靠性；
------如果设备没有工作，以及清洁和进行保养时，使设备脱离电源；
------设备如果放置不用时，将设备插头从电源上拔掉；
------工作时应使用烤箱手套搬送产品；
------由于热空气外泄，炉门末端可能很热，因此要抓门把手的中部；
------在设备不使用时，应确认按钮是在“●”/“○”位置；
------当您决定舍弃设备时，在脱离电源后，要切断电源线；

*制造商不对由于不正确安装，不适当的，错误的或缺乏理性的使用所造成的任何损害承担责任。
*本设备必须由具有资格的人员，遵守设备所提供的说明书进行安装。
*制造商不对由于不正确安装所造成的人员及动物的伤害及财产的破坏承担任何责任。
*注意：在进行任何调节和维护保养之前，必须切断设备电源。
五、操作步骤（如上图所示）：
1、请正确接上三相电源，零线及地线；
2、打开电源开关，电源指示灯亮同时电压表有指示为380V电压。
3、打开运风开关，此时运风马达开始运转，烤箱内胆有强风吹出（请注意运风马达的运转方向，左，右，底边为强风吹出，即为正常）。
4、再打开加热开关，仪表有显示：5秒钟自检。自检完毕后，进入加热状态，通过◀▲▼三个键和SET键确认。调整所需要的温度，进行加热（严禁不开运风加热）。
5、设置好定时器的时间，面板上1、2、3、4键分别对应显示值的个、十、百、仟位，任意修改所需的时间后，打开计时开关。
6、超温设定的说明：一般情况下，常温设定的温度值应高于温控器所设定温度8-10℃之间，当超温后，超温指示灯亮并断掉所有加热系统，运风则正常运转。
7、烘烤时间到后，关掉计时开关，加热开关，运风开关，打开门取出产品即可。
六、温度控制器设定：
1、温度设定：仪表PV显示炉内实际温度，SV显示设定温度先按◀移动键，SV显示值闪动，移动到您所需要的个位、十位、百位，然后按▲加键增加温度，或按▼减键降低温度，最后按SET键确定您所设定的温度，SV显示值停止闪动即可。
2、功率的设定：首先按SET键1秒PV显示出OUTL的参数，SV显示出此机所输出的功率数，调整此参数可修改整台机的输出功率（修改功率大小同时修改温度大小）。
七、定时器的设定：
1、面板上的1、2、3、4键分别对应显示值的个、十、百、千位，当调整好延时范围的单位后，s秒，m分，h小时按1、2、3、4键任意修改所需要的时间。
2、延时范围单位的设定：按mode功能键进入tuange，再按1、2、3、4键任意修改计时单位，h、s、m/s，再按display退出即可。
3、输出模式设定：按mode功能键进入到outmode，按1、2、3、4键任意修改模式（注意输出模式一定为A-2），修改完成后请按display退出即可。
八、烤箱异常现象排除：
1、打开电源开关操作面板无显示
（1）请检查三相电源及零线是否脱落；
（2）内部开关是否跳开；
（3）保险管是否熔断，请更换新的保险管。
（4）R、S、T相序是否一致，是否缺相，请调换三相电源。
2、不加热/加热慢
（1）请检查输出功率是否设为零或设为较低；
（2）请检查三相电源及零线；
（3）是否打开运风开关，风机方向是否正确。
3、不计时
请检查定时器输出参数OUTMODE是否是A-2，否则不计时。
4、不运风
请检查三相电源，运风接触器是否吸合，热继电器是否跳脱。
九、保养方法
日保养
1、打扫表面及内腔灰尘，保持机体干净、卫生；
2、检查升温速度是否正常，与以往相比如有异常，通知维修工检修；
3、检查电机运转是否正常，有无异常声音，如有马上关闭机器，通知维修检修。
月保养
1、检查通风口是否堵塞。
2、维修工检查电流是否正常。
3、检查温控器是否准确，如不准确，请调整温控器的静态补偿或传感器修正值。
4、检查发热管有无损坏，线路是否老化。
5检查电机运转是否正常，调速是否准确。
6、传动链条加油，链轮加油。
半年保养
1 检查开关及线路是否正常，有无老化。
2 电机变速箱加油。
3 传动轴、链轮有无松动，两链轮是否垂直。

注意事项：
1．温控仪表上A/M键所对应的指示灯MAN严禁按亮，是切换到手动的按键，MAN指示灯按亮后温度将直线上升，不受所设定的温度限制。
2．此烤箱属常温烤箱：严禁烘烤，易燃易爆物品。
3．此烤箱安全正确接地线。
4．发现烤箱内无风吹出，应改变电源相序。
5．如需计时烘烤时间，首先应调整好所需烘烤时间，再打开计时开关，不应打开计时开关后在作时间调整，这样会导致计时错误。拿出产品时避免高温!
6．严禁任意修改温控器和定时器的内部参数，温控器的输出OUT参不能为0，定时器输出OUTL模式是A-2，严禁改动。

非专业人员切勿操作和维修此机器!!
