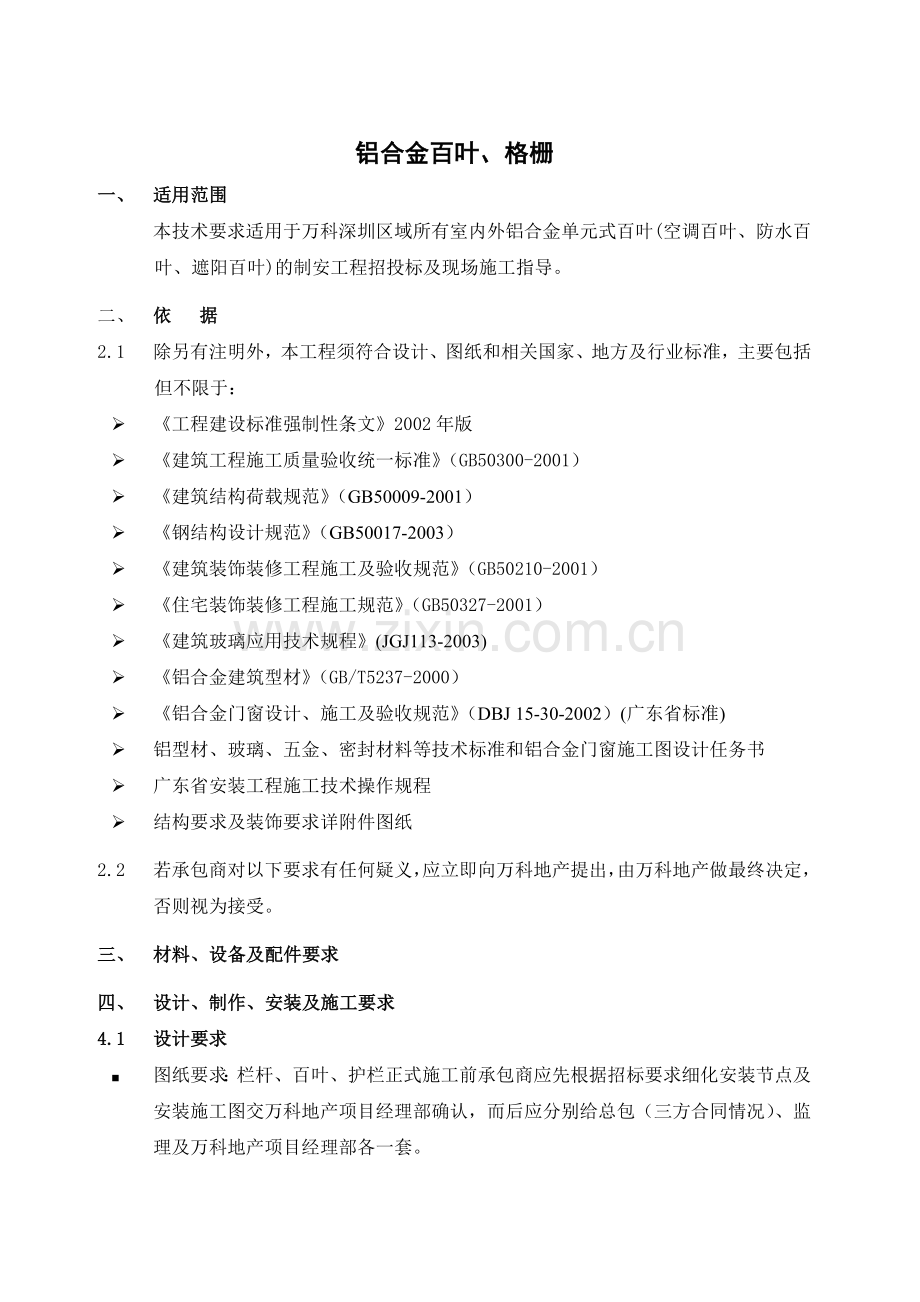

铝合金百叶、格栅
一、 适用范围
本技术要求适用于万科深圳区域所有室内外铝合金单元式百叶(空调百叶、防水百叶、遮阳百叶)的制安工程招投标及现场施工指导。
二、 依 据
2.1 除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：
Ø 《工程建设标准强制性条文》2002年版
Ø 《建筑工程施工质量验收统一标准》（GB50300-2001）
Ø 《建筑结构荷载规范》（GB50009-2001）
Ø 《钢结构设计规范》（GB50017-2003）
Ø 《建筑装饰装修工程施工及验收规范》（GB50210-2001）
Ø 《住宅装饰装修工程施工规范》（GB50327-2001）
Ø 《建筑玻璃应用技术规程》(JGJ113-2003)
Ø 《铝合金建筑型材》（GB/T5237-2000）
Ø 《铝合金门窗设计、施工及验收规范》（DBJ 15-30-2002）(广东省标准)
Ø 铝型材、玻璃、五金、密封材料等技术标准和铝合金门窗施工图设计任务书
Ø 广东省安装工程施工技术操作规程
Ø 结构要求及装饰要求详附件图纸
2.2 若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。
三、 材料、设备及配件要求
四、 设计、制作、安装及施工要求
4.1 设计要求
■ 图纸要求：栏杆、百叶、护栏正式施工前承包商应先根据招标要求细化安装节点及安装施工图交万科地产项目经理部确认，而后应分别给总包（三方合同情况）、监理及万科地产项目经理部各一套。

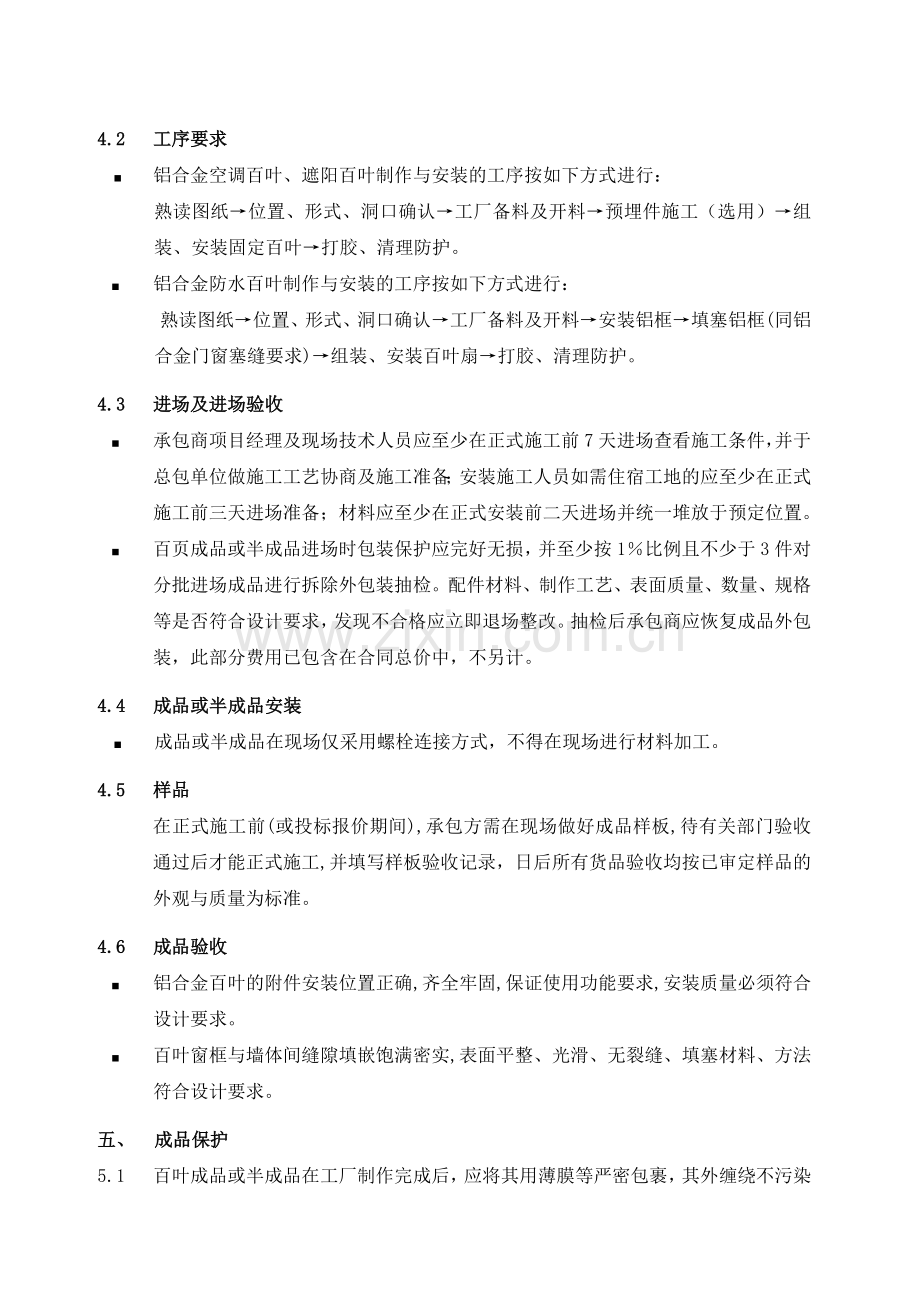

4.2 工序要求
■ 铝合金空调百叶、遮阳百叶制作与安装的工序按如下方式进行：
熟读图纸→位置、形式、洞口确认→工厂备料及开料→预埋件施工（选用）→组装、安装固定百叶→打胶、清理防护。
■ 铝合金防水百叶制作与安装的工序按如下方式进行：
熟读图纸→位置、形式、洞口确认→工厂备料及开料→安装铝框→填塞铝框(同铝合金门窗塞缝要求)→组装、安装百叶扇→打胶、清理防护。
4.3 进场及进场验收
■ 承包商项目经理及现场技术人员应至少在正式施工前7天进场查看施工条件，并于总包单位做施工工艺协商及施工准备；安装施工人员如需住宿工地的应至少在正式施工前三天进场准备；材料应至少在正式安装前二天进场并统一堆放于预定位置。
■ 百页成品或半成品进场时包装保护应完好无损，并至少按1％比例且不少于3件对分批进场成品进行拆除外包装抽检。配件材料、制作工艺、表面质量、数量、规格等是否符合设计要求，发现不合格应立即退场整改。抽检后承包商应恢复成品外包装，此部分费用已包含在合同总价中，不另计。
4.4 成品或半成品安装
■ 成品或半成品在现场仅采用螺栓连接方式，不得在现场进行材料加工。
4.5 样品
在正式施工前(或投标报价期间),承包方需在现场做好成品样板,待有关部门验收通过后才能正式施工,并填写样板验收记录，日后所有货品验收均按已审定样品的外观与质量为标准。
4.6 成品验收
■ 铝合金百叶的附件安装位置正确,齐全牢固,保证使用功能要求,安装质量必须符合设计要求。
■ 百叶窗框与墙体间缝隙填嵌饱满密实,表面平整、光滑、无裂缝、填塞材料、方法符合设计要求。
五、 成品保护
5.1 百叶成品或半成品在工厂制作完成后，应将其用薄膜等严密包裹，其外缠绕不污染铝型材的自粘胶带纸使其牢固，外露杆件连接部分以利于现场拼装。细小杆件可采取部分整体包装形式。安装完成后包装纸不能马上拆除，应在所有土建泥水活完成后并分项工程验收前拆除。安装完毕至交工前整个过程中如发现有包装纸松脱，应及时恢复。
5.2 任何工种严禁用百叶架设支点,防止产生变形和损坏，室内运输时严禁砸、碰和损坏。
5.3 铝合金百叶窗框等型材在堵缝前应对与水泥砂浆接触面进行涂刷防腐剂进行防腐处理。

――――――――――――――――――――――――――――――――――
注明：横线以上为招标技术要求
