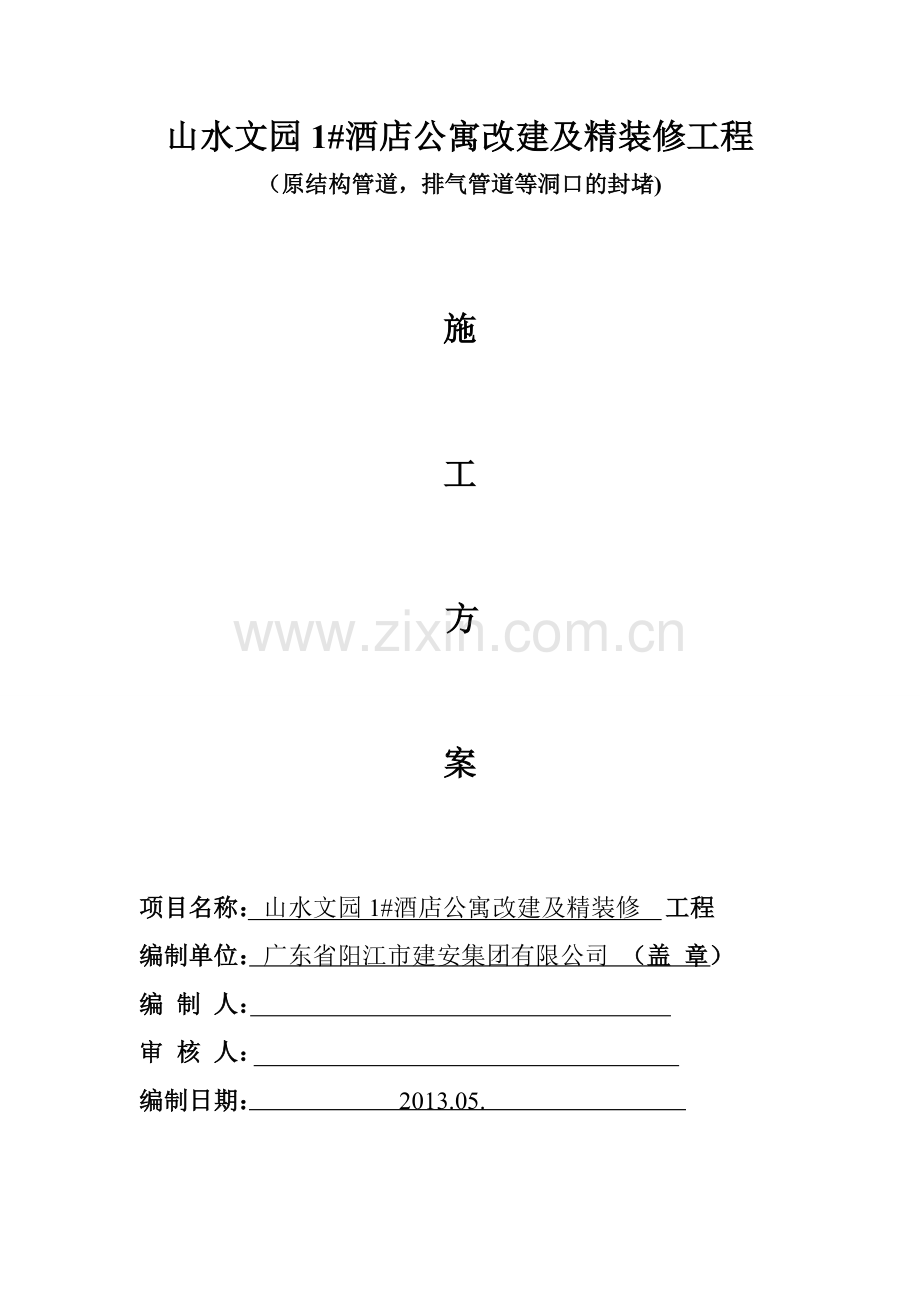

原结构洞口封堵方案.doc

山水文园1#酒店公寓改建及精装修工程
（原结构管道，排气管道等洞口的封堵)

施

工

方

案

项目名称：山水文园1#酒店公寓改建及精装修 工程
编制单位：广东省阳江市建安集团有限公司 （盖 章）
编 制 人：
审 核 人：
编制日期： 2013.05.

一：编制依据

1: 山水文园1#酒店公寓改造及精装修工程

2: 原周庄新村18#楼结构施工图纸

3：山水文园1#酒店项目部工作指令

二：工程概况

1：根据山水文园1#酒店公寓改造及精装修工程施工要求，原建结构穿楼板预留洞口进

行封堵。

2：由于原预留洞口封堵质量较差，造成酥松现象严重，无法确保后续施工的质量要求，

必须剔除后用钢筋混凝土进行封堵。

三：穿楼板预留洞封堵施工工艺

3. 1：工艺流程

原建洞口封堵剔除→基层处理→植筋及钢筋绑扎→支模→洞口边处理→混凝土封堵

→混凝土养护→模板拆除→ 底板打磨

3.1.1：原建洞口封堵剔除：首先将原建封堵的混凝土剔除。

3.1.1：基础处理：将洞口周边松散混凝土剔除，并剔成上大下小的坡口形，用清水洗干净，

并保证二次浇筑时湿润。

3.1.2 ：植筋及钢筋绑扎：钢筋表面必须干净，无混凝土浆，将原结构钢筋表面砂浆、混凝

土及杂物清理干净，必要时除锈，如果钢筋产生微锈，可以不做处理，因为钢筋的

微锈有利于钢筋与混凝土的握裹力，但是严重的话用钢丝刷清除钢筋上的锈迹，严

禁使用酸性液体除锈，那样会使钢筋截面变小。同时，根据原结构楼板钢筋分布及

配置钢筋型号的大小配置钢筋，并且打眼植筋，植筋倍数是钢筋截面的16d,方洞植

筋双层双向，井字形植法，圆洞植筋双层双向十字型交错植法。如下图：

Φ10钢筋植筋
16d

Φ10钢筋植筋
16d

预留洞口植筋平面图

3.1.3：模板制作支护：支模时，根据洞口尺寸，配置模板，用大于洞口尺寸15mm厚多层板

钉在5*10木方上备用，用钢管加油托将配好的模板顶牢在需要支模的洞口，底模与

楼板的缝隙要严实。

3.1.4: 洞口边处理：在周边混凝土充分湿润后，用素水泥浆将洞口周边涂抹均匀，其配合

比与混凝土内的砂成分相同。

3.1.5：混凝土封堵：洞口边处理完毕后，浇筑比楼板混凝土标号高一等级的细石混凝土，

（参入相当于胶凝材料含量10%的高效HEA抗裂防水膨胀剂）。

对于管道预留洞口，为防止渗漏发生应采用分层堵洞法，这种方法彻底解决了因堵

洞不密实而产生的渗漏问题，具体做法如下：刷完一道水泥浆后，用细石混凝土浇

筑第一层，厚度是洞口高的1/2，用手工插捣密实。第二天进行面层混凝土浇筑，

混凝土浇筑完后应压实抹平，分层浇筑有效地避免了因混凝土收缩产生的通缝，并

能使其每层收缩相互错开。起到层层设防的作用。

3.1.6：混凝土养护：浇筑完混凝土后，派砖人及时跟进养护，养护时间不少于7天，混凝

土养护方式采用覆盖棉毡浇水养护，浇水次数以保持混凝土湿润状态为准。

3.1.7 ：模板拆除：当混凝土达到设计强度的75%方可拆除底模。将拆下的模板及时清理并

码放整齐。

3.1.8：板底打磨：拆模后剔除打磨高出原结构顶板混凝土，并对剔凿后的施工面进行修补。

四：安全文明施工

4.1：在施工前对施工人员进行安全生产技术交底。

4.2：进入施工现场必须戴好安全帽，严禁违章施工。

4.3: 使用电动工具打眼时，防止钻头夹在楼板钢筋处时以免电动工具 摆力过大伤人。

4.4：使用电动工具应有专业电工接通电源，不要私自乱接。

4.5：每道工序做到活完料尽脚下清。剔凿完的渣土及时清理并外运。

4.6: 现场材料码放整齐，保持施工现场干净整洁。
