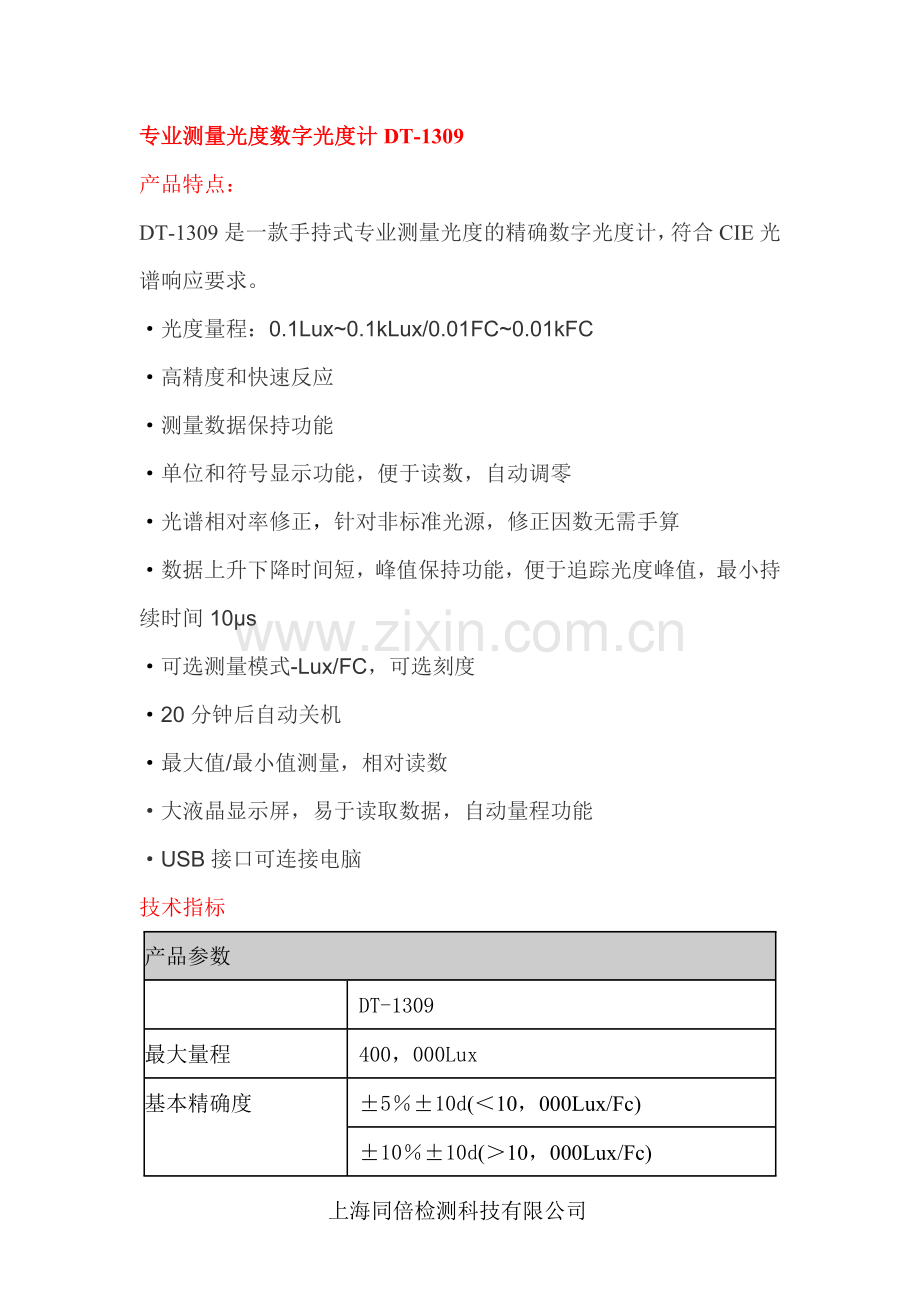

专业测量光度数字光度计DT-1309
产品特点：
DT-1309是一款手持式专业测量光度的精确数字光度计，符合CIE光谱响应要求。
·光度量程：0.1Lux~0.1kLux/0.01FC~0.01kFC
·高精度和快速反应
·测量数据保持功能
·单位和符号显示功能，便于读数，自动调零
·光谱相对率修正，针对非标准光源，修正因数无需手算
·数据上升下降时间短，峰值保持功能，便于追踪光度峰值，最小持续时间10μs
·可选测量模式-Lux/FC，可选刻度
·20分钟后自动关机
·最大值/最小值测量，相对读数
·大液晶显示屏，易于读取数据，自动量程功能
·USB接口可连接电脑
技术指标
产品参数

DT-1309
最大量程
400，000Lux
基本精确度
±5％±10d(＜10，000Lux/Fc)
±10％±10d(＞10，000Lux/Fc)

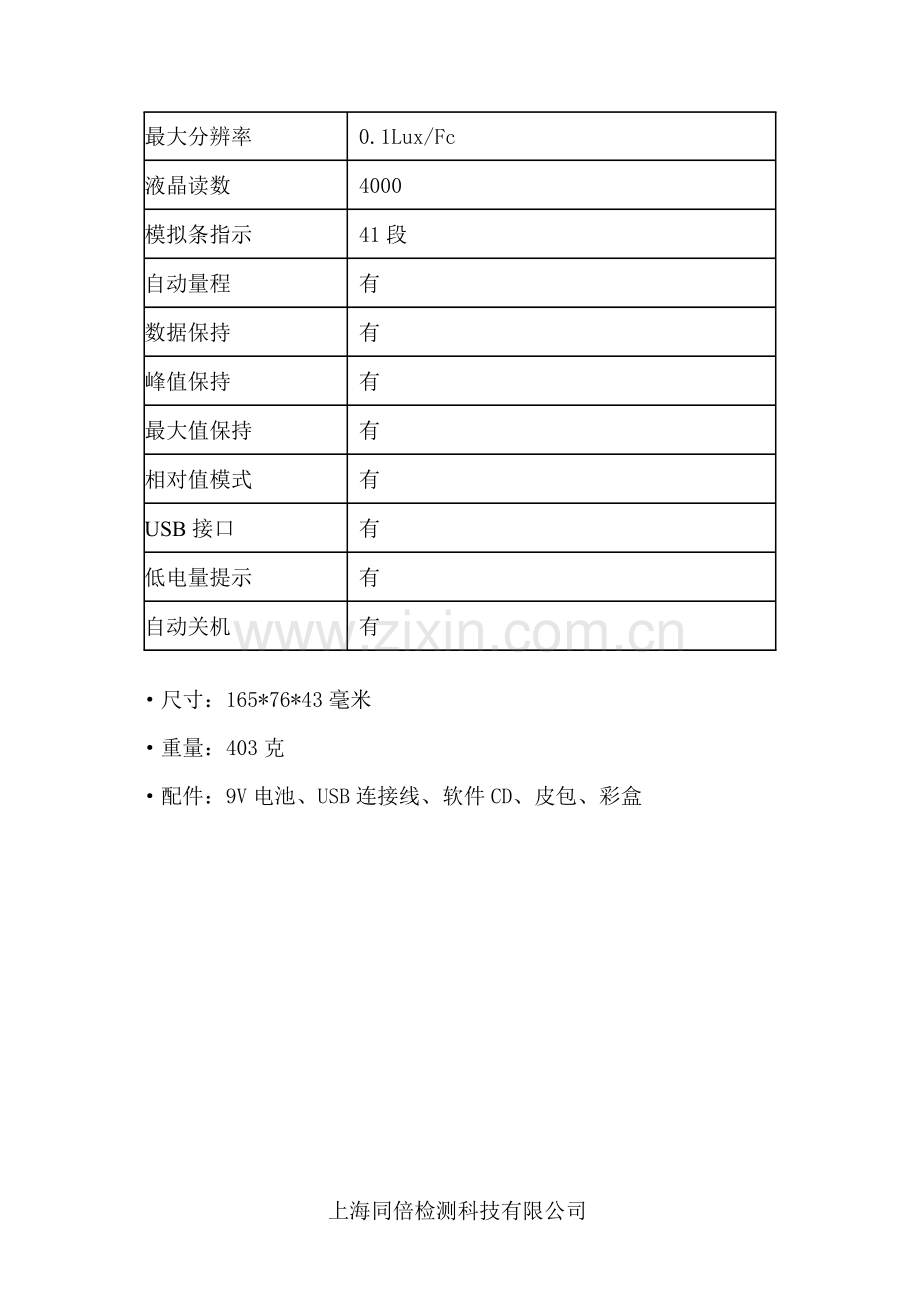

最大分辨率
0.1Lux/Fc
液晶读数
4000
模拟条指示
41段
自动量程
有
数据保持
有
峰值保持
有
最大值保持
有
相对值模式
有
USB接口
有
低电量提示
有
自动关机
有

·尺寸：165*76*43毫米
·重量：403克
·配件：9V电池、USB连接线、软件CD、皮包、彩盒

1.最大量程400,000Lux/Fc
2.USB电脑连接进行数据传输与分析
3.高精度及反应速度快
4.相对值测量功能
5.自动清零功能
6.针对非标准光源，自动修正参数
7.峰值锁定功能，追踪并锁定大于10μs的光度脉冲信号
8.Lux（勒克斯）/Fc(尺烛光)单位互换及自动换挡功能
9.20分钟无操作自动关机功能

DT-1309多功能数字式光度计小巧结实、结构简单易于操作使用，是测量光度（勒克斯/尺烛光）的理想精确仪器。探测头由非常稳定、耐用的硅光敏二极管和光谱响应过滤器组成，对不同角度的输入光有充分的补偿和校正作用。内置的USB接口可将数据快速便捷地传输到电脑上进行存储与分析。

1.40段模拟条显示
2.光照度数值显示
3.电源开关键
4.自动关机控制键
5.REL相对值模式
6.背光源按键
7.USB连接键
8.MAX/MIN最大最小值
9.PEAK峰值模式
10.HOLD数值保持键
11.Lux单位选择
12.Fc单位选择

【USB连接电脑】
一.软件安装
1.启动Windows
2.将CD放入光驱。在命令模式输入x:s设置，并按OK。该文件setup.exe和帮助文件就复制在硬盘上（选择路径：c:program files1309).x是你电脑的驱动器名如“g”
3.安装“CEM.LINK”软件
4.按照指示进行软件安装操作
二.仪表与电脑连接
1.打开仪表
2.用USB线连接仪表与电脑
3.按下仪表上的USB键
4.启动已经安装好的软件
5.选择端口4
6.进行数据传输与分析
7.关闭软件，请先按USB按键（否则会出现错误操作）然后关闭仪表，最后拔出USB线。

【测量步骤】
1.按下电源开关健，打开仪表；
2.选择Lux或者FC选择单位；
3.移开探头盖子并使其垂直对着光源；
4.从LCD显示屏上读取读数；
5.超量程范围：显示“OL”时表明输入的信号太强，应选择更大的量程；
6.按HOLD键选择数据保持功能。再按则退出此功能，光度计将重新恢复正常操作；
7.按住PEAK健，直到显示“CAL”，再按PEAK健依次通过Pmax和Pmin读数模式同时将仪表置于脉动光源处测量。
8.按MAX/MIN键选择最大/最小值读数功能；
9.按下REL键进入相对读数模式，当前读数将会储存为0值进行对比；
10.USB模式：连接电脑的USB接口；
11.背光功能：按Backlight键打开背光功能，再按则关闭；
12.测量完毕后将探头盖子盖上然后关闭仪表。

1.显示：40段模拟条带背光LCD显示屏
2.测量范围：400、4000、40000、400000Lux/Fc
3.精度：±5%±10d(<10,000Lux)；±10%±10d(>10,000Lux)
4.过载显示：液晶屏显示”OL”
5.光谱反应：适应光的CIE（CIE人肉眼反应曲线）
6.余弦反应：f2’≦2%
7.重复率：±3%
8.采样率：1.5 次/秒（模拟条显示）
9.光度探头：硅光敏二极管和光谱反应过滤器
10.操作温湿度：0~40℃；0~80%RH
11.存储温湿度：-10~50℃；0%~70%RH
12.电源：一节9V电池
13.仪表尺寸：170*80*40mm
14.重量：390g

常用光度值参考(1Fc=10.76Lux)：
一.办公场所
1.会议室或招待室：200～750Lux
2.文书工作：700～1500Lux
3.打字起草室：1000～2000Lux
二.工厂
1.包装或过道：150～300Lux
2.生产线上视觉工作：300～750Lux
3.检查工作：750～1500Lux
4.电子组装工作：1500～3000Lux
三.旅馆
1.公众场所或盥洗室：100～200Lux
2.招待室或出纳室：200～1000Lux
四.商店
1.室内楼梯或走廊：150～200Lux
2.展览窗或包装台：750～1500Lux
3.前台或展览窗口：1500 ～3000Lux
五.学校
1.礼堂/室内体育馆：100～300Lux
2.教室：200～750Lux
3.实验室/图书馆/自习室：500～1500Lux

1.居室、酒店、办公室照度测量，营造最佳生活环境；
2.灯具、灯饰亮度测量控制，保证产品及格率；

精准耐用、功能强大的CEM DT-1309专业光照度计可适用于超市商场、家庭、办公室、工厂、酒店旅馆、图书馆和医院等环境的光度/照度测量。

3.图书馆、阅读场所光照度控制，保持最佳阅读效果；
4.车间、产线的照度监测，确保效益最优化。
