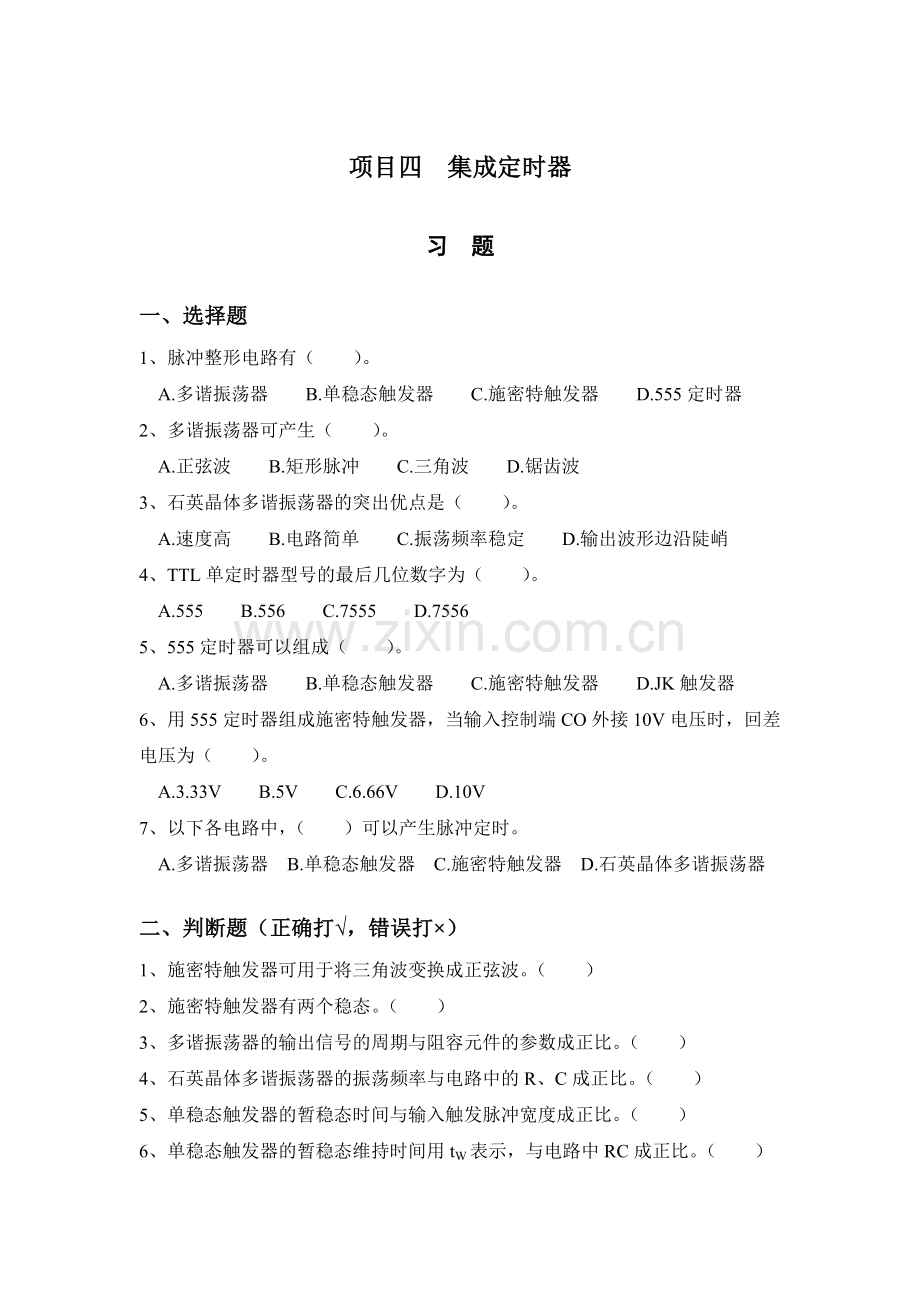

项目四 集成定时器
习 题
一、选择题
1、脉冲整形电路有（ ）。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.555定时器
2、多谐振荡器可产生（ ）。
A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波
3、石英晶体多谐振荡器的突出优点是（ ）。
A.速度高 B.电路简单 C.振荡频率稳定 D.输出波形边沿陡峭
4、TTL单定时器型号的最后几位数字为（ ）。
A.555 B.556 C.7555 D.7556
5、555定时器可以组成（ ）。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.JK触发器
6、用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为（ ）。
A.3.33V B.5V C.6.66V D.10V
7、以下各电路中，（ ）可以产生脉冲定时。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.石英晶体多谐振荡器
二、判断题（正确打√，错误打×）
1、施密特触发器可用于将三角波变换成正弦波。（ ）
2、施密特触发器有两个稳态。（ ）
3、多谐振荡器的输出信号的周期与阻容元件的参数成正比。（ ）
4、石英晶体多谐振荡器的振荡频率与电路中的R、C成正比。（ ）
5、单稳态触发器的暂稳态时间与输入触发脉冲宽度成正比。（ ）
6、单稳态触发器的暂稳态维持时间用tW表示，与电路中RC成正比。（ ）

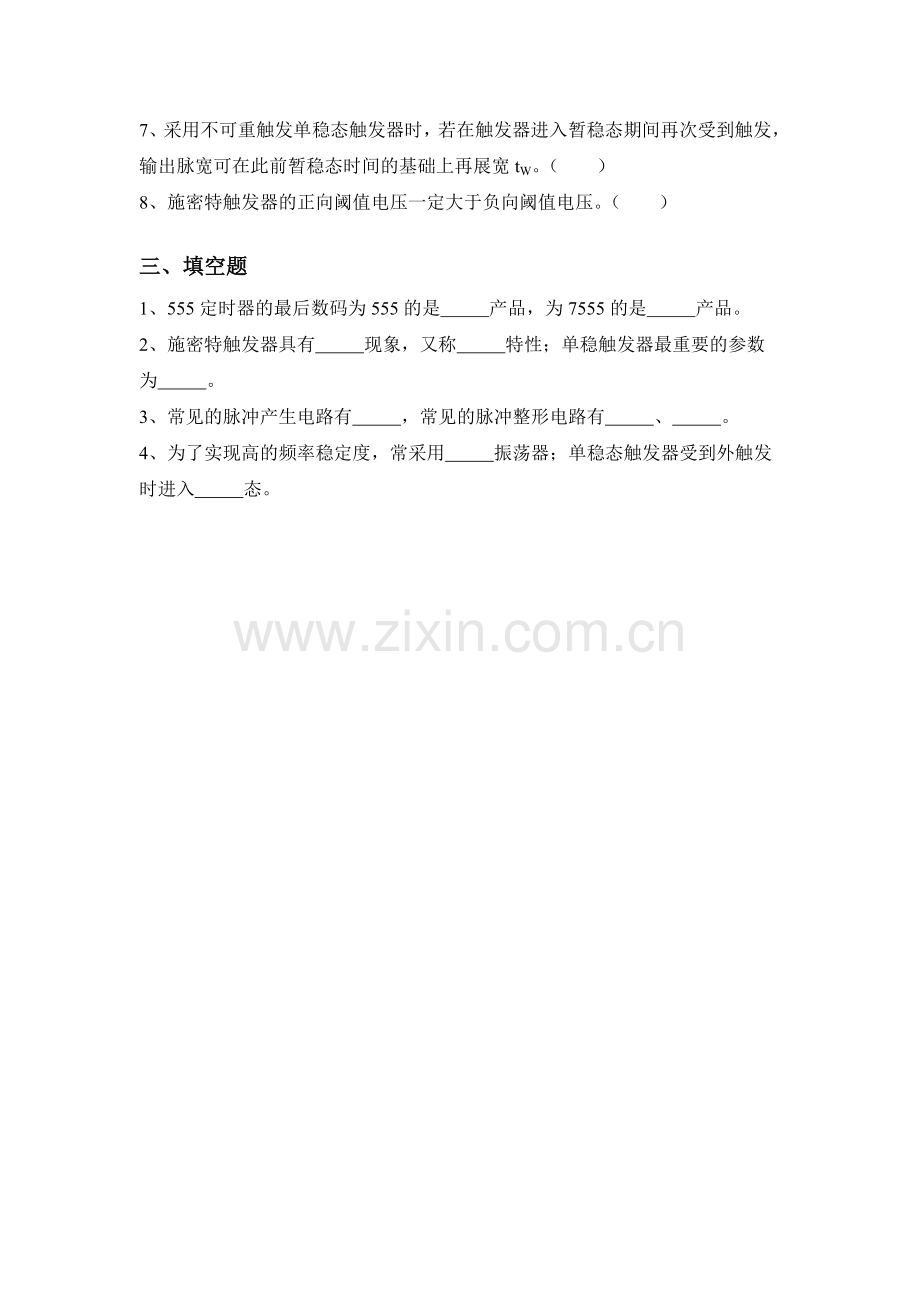

7、采用不可重触发单稳态触发器时，若在触发器进入暂稳态期间再次受到触发，输出脉宽可在此前暂稳态时间的基础上再展宽tW。（ ）
8、施密特触发器的正向阈值电压一定大于负向阈值电压。（ ）
三、填空题
1、555定时器的最后数码为555的是 产品，为7555的是 产品。
2、施密特触发器具有 现象，又称 特性；单稳触发器最重要的参数为 。
3、常见的脉冲产生电路有 ，常见的脉冲整形电路有 、 。
4、为了实现高的频率稳定度，常采用 振荡器；单稳态触发器受到外触发时进入 态。
