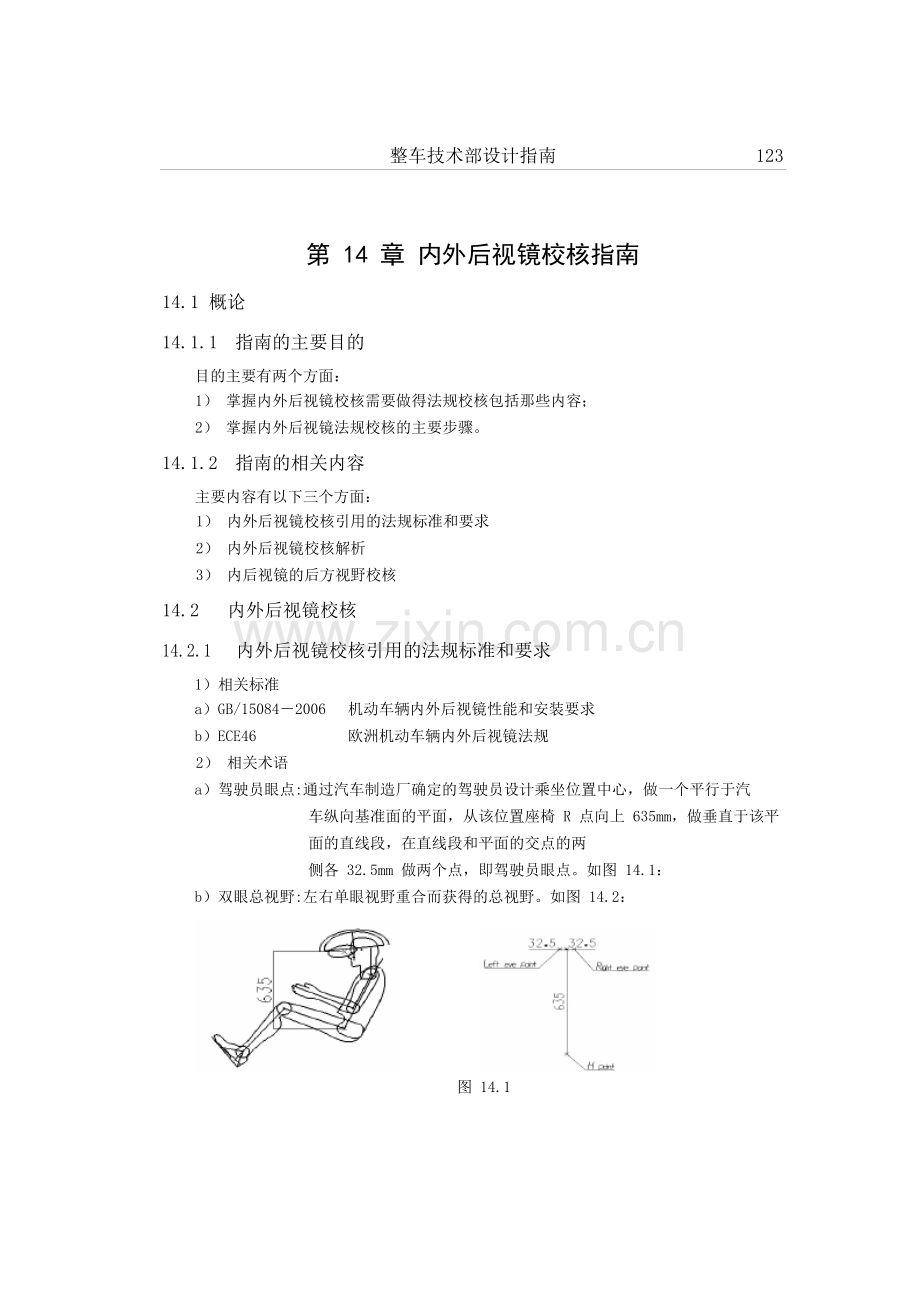

14.1 概论


整车技术部设计指南

第 14 章 内外后视镜校核指南


123

14.1.1

指南的主要目的

目的主要有两个方面：
1） 掌握内外后视镜校核需要做得法规校核包括那些内容；
2） 掌握内外后视镜法规校核的主要步骤。

14.1.2

指南的相关内容

主要内容有以下三个方面：
1） 内外后视镜校核引用的法规标准和要求
2） 内外后视镜校核解析
3） 内后视镜的后方视野校核

14.2

14.2.1

内外后视镜校核

内外后视镜校核引用的法规标准和要求

1）相关标准

a）GB/15084－2006
b）ECE46
机动车辆内外后视镜性能和安装要求
欧洲机动车辆内外后视镜法规

2） 相关术语
a）驾驶员眼点:通过汽车制造厂确定的驾驶员设计乘坐位置中心，做一个平行于汽
车纵向基准面的平面，从该位置座椅 R 点向上 635mm，做垂直于该平
面的直线段，在直线段和平面的交点的两
侧各 32.5mm 做两个点，即驾驶员眼点。如图 14.1：

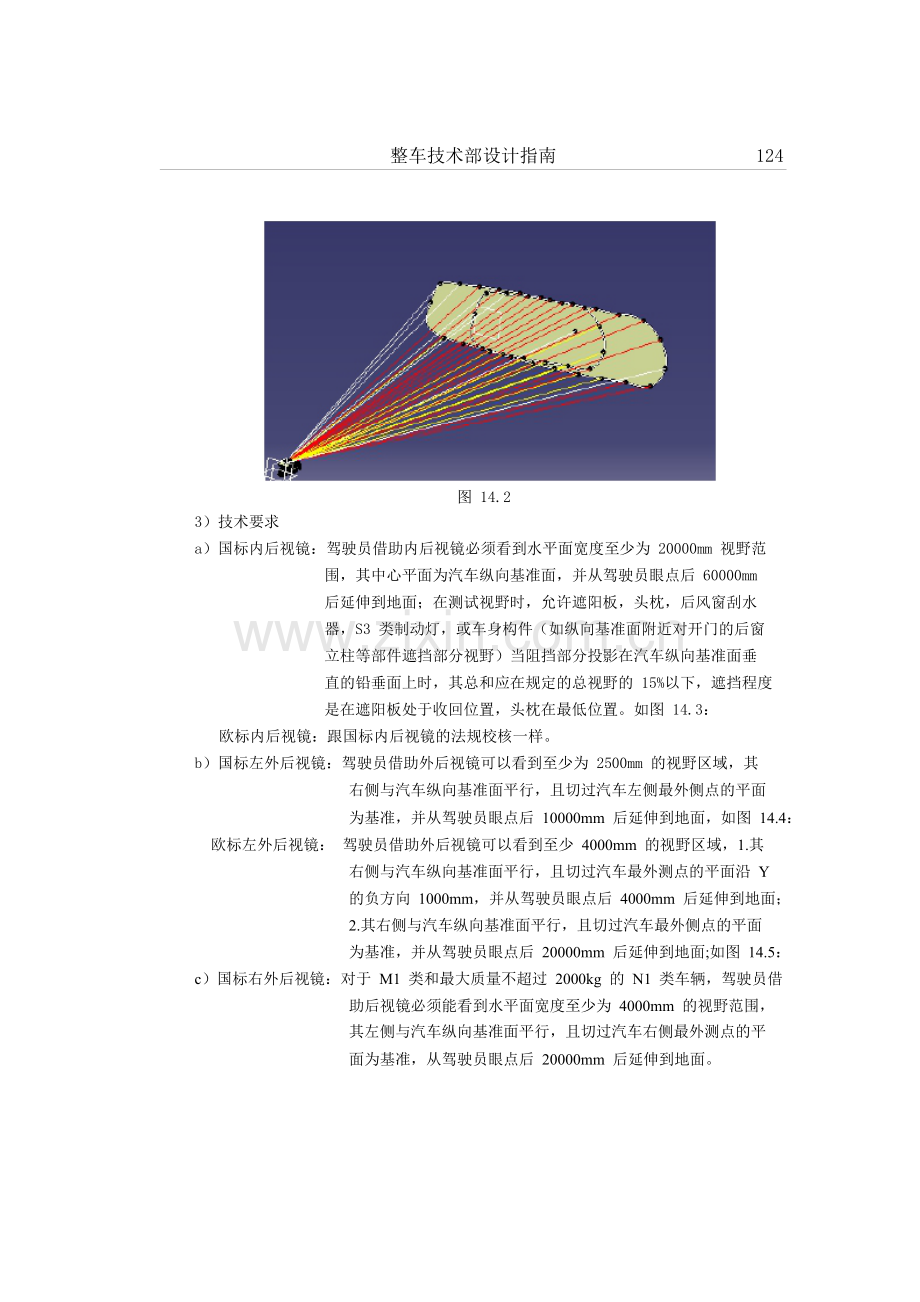

b）双眼总视野:左右单眼视野重合而获得的总视野。如图 14.2：

图 14.1

整车技术部设计指南


124

图 14.2
3）技术要求
a）国标内后视镜：驾驶员借助内后视镜必须看到水平面宽度至少为 20000mm 视野范
围，其中心平面为汽车纵向基准面，并从驾驶员眼点后 60000mm
后延伸到地面；在测试视野时，允许遮阳板，头枕，后风窗刮水
器，S3 类制动灯，或车身构件（如纵向基准面附近对开门的后窗
立柱等部件遮挡部分视野）当阻挡部分投影在汽车纵向基准面垂
直的铅垂面上时，其总和应在规定的总视野的 15%以下，遮挡程度
是在遮阳板处于收回位置，头枕在最低位置。如图 14.3：
欧标内后视镜：跟国标内后视镜的法规校核一样。
b）国标左外后视镜：驾驶员借助外后视镜可以看到至少为 2500mm 的视野区域，其
右侧与汽车纵向基准面平行，且切过汽车左侧最外侧点的平面
为基准，并从驾驶员眼点后 10000mm 后延伸到地面，如图 14.4：
欧标左外后视镜： 驾驶员借助外后视镜可以看到至少 4000mm 的视野区域，1.其
右侧与汽车纵向基准面平行，且切过汽车最外测点的平面沿 Y
的负方向 1000mm，并从驾驶员眼点后 4000mm 后延伸到地面；
2.其右侧与汽车纵向基准面平行，且切过汽车最外侧点的平面
为基准，并从驾驶员眼点后 20000mm 后延伸到地面;如图 14.5：
c）国标右外后视镜：对于 M1 类和最大质量不超过 2000kg 的 N1 类车辆，驾驶员借
助后视镜必须能看到水平面宽度至少为 4000mm 的视野范围，
其左侧与汽车纵向基准面平行，且切过汽车右侧最外测点的平
面为基准，从驾驶员眼点后 20000mm 后延伸到地面。

整车技术部设计指南


125

欧标右外后视镜：驾驶员借助外后视镜可以看到至少 4000mm 的视野区域，1.其左侧
与汽车纵向基准面平行，且切过汽车最外测点的平面沿 Y 的正
方向 1000mm，并从驾驶员眼点后 4000mm 后延伸到地面；2.
其左侧与汽车纵向基准面平行，且切过汽车最外侧点的平面为
基准，并从驾驶员眼点后 20000mm 后延伸到地面

图 14.3

图 14.4

图


14.5

整车技术部设计指南


126

14.2.2


内外后视镜校核解析：

1）.数据输入
a) 內后视镜数模：内后视镜可以调节，根据经验把后视镜调整到一个合适的角度。
b）整车外 A 面。
c）H 点的输入。
2）数据细化
a）把內后视镜，整车外 A 面，还有 H 点装配在一起，
b）确定驾驶员的眼点坐标。具体参考相关术语中驾驶员眼点坐标的方法。
c）在內后视镜镜边边缘取点，可以先抽取內后视镜的镜边边缘轮廓抽取出来，然后
用在抽取的轮廓上均匀取点。取的点越多，做的分析越精确。我们一般取 20 个点。如图
14.6：

图 14.6

d）过左边眼点分别连接內后视镜边缘上的点，然后做垂直于面的垂线，用眼点和后
视镜边缘的点对称垂线，做內后视镜的折射光线。如图 14.7：

图 14.7

整车技术部设计指南


127

e）在驾驶员眼点后 60000mm 的半载地面上做一宽度为 20000mm 的直线。
f）把內后视镜的折射光线延长到驾驶员眼点后 60000mm 的地面上做一宽度为 20000mm
的直线处，用做视野的面，左右叠加在一起的就是双眼总视野区域。
g）如图离驾驶员眼点 60000mm 的地面上做一宽度为 20000mm 的直线，在双眼总视野
区域內则满足法规要求。如图 14.8：

图 14.8

14.2.3

內后视镜后方视野的校核：

1）数据输入
a) 內后视镜数模：要求输入满足法规校核的整车的內后视镜三维数模。
b）后风挡玻璃的数据：要求玻璃数据上有黑边。
c）高位刹车灯护罩的数据，要求整车状态的数模。
d）后排座椅的数据：要求整车状态，并且带有头枕最低点的数模。
e）其它可能影响后风挡透明区视野的零部件。
2）数据细化
a） 把内后视镜、后挡风玻璃、高位刹车灯护罩，后排座椅的数据装配在
一起，如图 14.9：

图 14.9

整车技术部设计指南


128

b） 在后风挡玻璃上求出内后视镜折射的光线的可视区域，部分光线会被玻
璃黑边、高位刹车护罩，甚至也有可能被座椅挡住。如图 14.10：

图 14.10
c） 把头枕的处于最低点，高位刹车灯护罩的边界的投影到后风挡玻璃的可
视区域。如图 14.11：

图 14.11
d) 在 YZ 面上做一个平面，把玻璃的可视区域，头枕，高位刹车灯护罩的在玻
璃上的可视区域，都投影到 YZ 平面上的那个面。如图 14.12：

图 14.12
e) 测量出 YZ 平面上的玻璃可视区域，头枕，高位刹车灯护罩的面积，计算出
头枕，高位刹车灯护罩占玻璃可视面积的百分比。法规要求不能超过 15%。
