使用GPS500进行道路设计
使用流程：

-----1 光标移动到 3 Application F1（CONT）

----2 光标移动到 11 RoadPlus Editor F1（CONT）

----3 光标移动到1 Horizontal Alignment (水平线文件) F1（CONT）

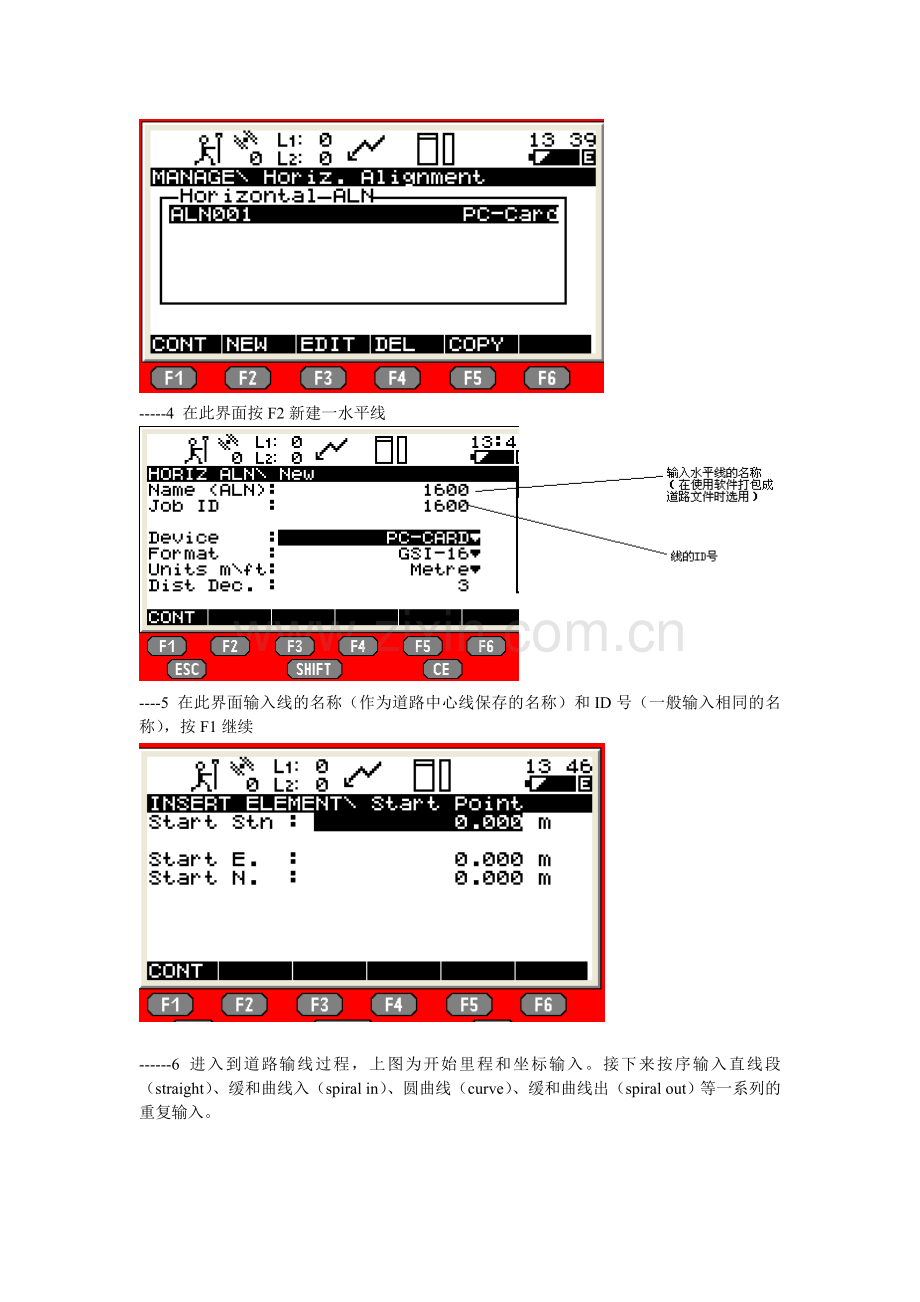

-----4 在此界面按F2新建一水平线

----5 在此界面输入线的名称（作为道路中心线保存的名称）和ID号（一般输入相同的名称），按F1继续

------6 进入到道路输线过程，上图为开始里程和坐标输入。接下来按序输入直线段（straight）、缓和曲线入（spiral in）、圆曲线（curve）、缓和曲线出（spiral out）等一系列的重复输入。

新建线路元素按F2
6．1新建直线

光标选种 1 Straight

在上一界面中输入了直线的方位角和长度后，仪器直接计算出直线的终点坐标和里程桩号。

6.2新建缓和曲线

进入新建元素界面，光标移到第三行 Spiral （缓和曲线）

缓和曲线的输入有几种方法，一般我们选择输入半径和缓和曲线的长度后自动计算出缓圆点的坐标。

6．3 新建圆曲线

进入新建元素界面，光标移到第二行 Curve（圆曲线）

圆曲线一般直接输入圆曲线的半径和长度。
按设计的曲线要素把线路输入，当回到下图时按F5CHECK（检核）线路。

检核没问题后，按F1继续--à出现

是否保存这个GSI文件，按F5 选择YES。

到这里我们的水平线路已经建成，我们还需建一竖曲线用在打包时使用

在第二页的----3 中将光标移到第二行

新建竖曲线-à取名-à输入要素，这里关键是里程起始要和水平线一致即可

文件保存在您计算机硬盘的:…..\GPS500\PC_CARD\GSI\ 目录中

在进行道路编辑时，尽量在输入一个交点包含的曲线段后保存后再开始编辑线路。
