郑州天一机械制造有限公司砂加气混凝土生产线原材料的质量要求.doc

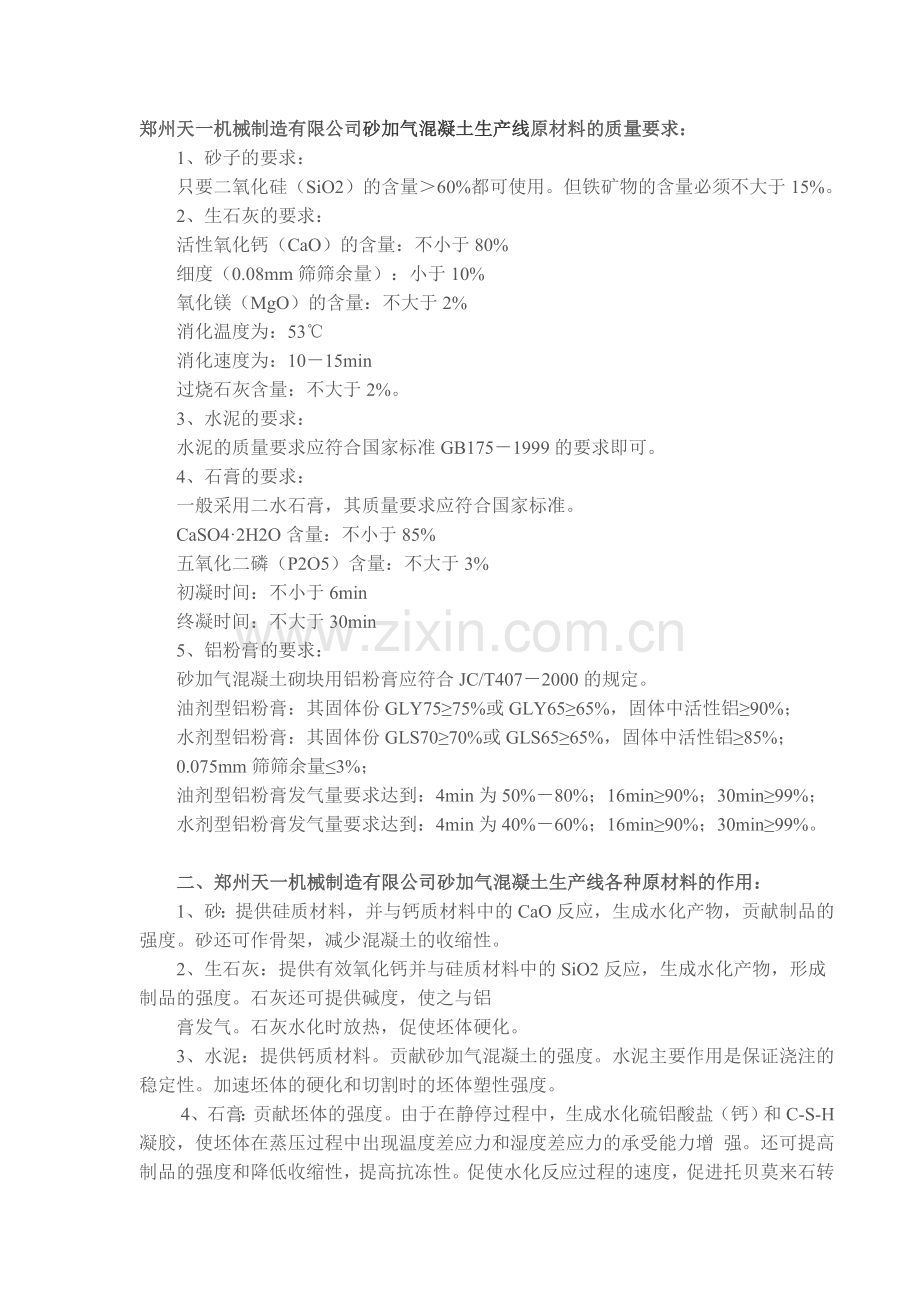

郑州天一机械制造有限公司砂加气混凝土生产线原材料的质量要求：
　　1、砂子的要求：
　　只要二氧化硅（SiO2）的含量＞60%都可使用。但铁矿物的含量必须不大于15%。
　　2、生石灰的要求：
　　活性氧化钙（CaO）的含量：不小于80%
　　细度（0.08mm筛筛余量）：小于10%
　　氧化镁（MgO）的含量：不大于2%
　　消化温度为：53℃
　　消化速度为：10－15min
　　过烧石灰含量：不大于2%。
　　3、水泥的要求：
　　水泥的质量要求应符合国家标准GB175－1999的要求即可。
　　4、石膏的要求：
　　一般采用二水石膏，其质量要求应符合国家标准。
　　CaSO4·2H2O含量：不小于85%
　　五氧化二磷（P2O5）含量：不大于3%
　　初凝时间：不小于6min
　　终凝时间：不大于30min
　　5、铝粉膏的要求：
　　砂加气混凝土砌块用铝粉膏应符合JC/T407－2000的规定。
　　油剂型铝粉膏：其固体份GLY75≥75%或GLY65≥65%，固体中活性铝≥90%；
　　水剂型铝粉膏：其固体份GLS70≥70%或GLS65≥65%，固体中活性铝≥85%；
　　0.075mm筛筛余量≤3%；
　　油剂型铝粉膏发气量要求达到：4min为50%－80%；16min≥90%；30min≥99%；
　　水剂型铝粉膏发气量要求达到：4min为40%－60%；16min≥90%；30min≥99%。

　　二、郑州天一机械制造有限公司砂加气混凝土生产线各种原材料的作用：
　　1、砂：提供硅质材料，并与钙质材料中的CaO反应，生成水化产物，贡献制品的强度。砂还可作骨架，减少混凝土的收缩性。
　　2、生石灰：提供有效氧化钙并与硅质材料中的SiO2反应，生成水化产物，形成制品的强度。石灰还可提供碱度，使之与铝
　　膏发气。石灰水化时放热，促使坯体硬化。
　　3、水泥：提供钙质材料。贡献砂加气混凝土的强度。水泥主要作用是保证浇注的稳定性。加速坯体的硬化和切割时的坯体塑性强度。

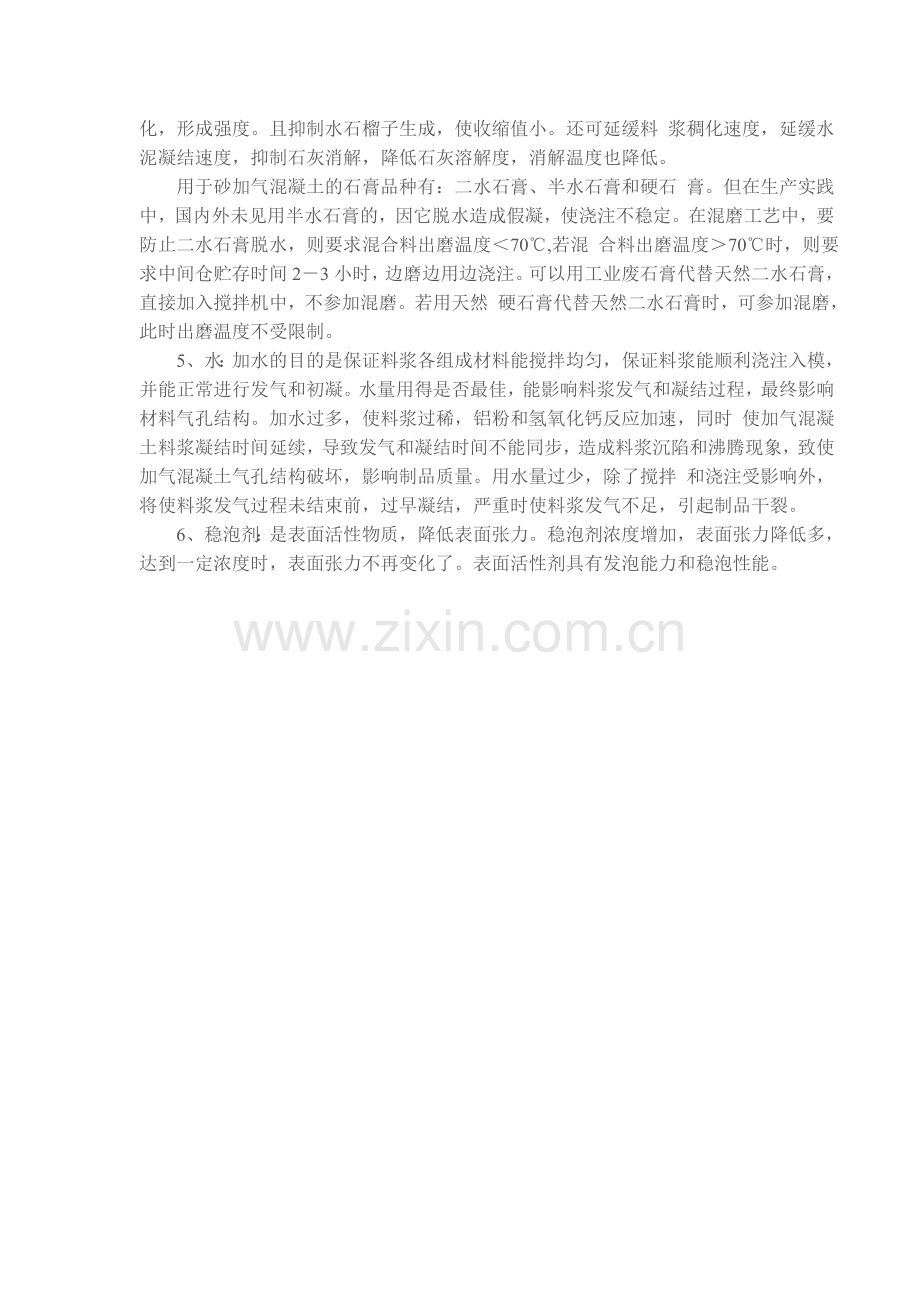

　 　4、石膏：贡献坯体的强度。由于在静停过程中，生成水化硫铝酸盐（钙）和C-S-H凝胶，使坯体在蒸压过程中出现温度差应力和湿度差应力的承受能力增 强。还可提高制品的强度和降低收缩性，提高抗冻性。促使水化反应过程的速度，促进托贝莫来石转化，形成强度。且抑制水石榴子生成，使收缩值小。还可延缓料 浆稠化速度，延缓水泥凝结速度，抑制石灰消解，降低石灰溶解度，消解温度也降低。
　　用于砂加气混凝土的石膏品种有：二水石膏、半水石膏和硬石 膏。但在生产实践中，国内外未见用半水石膏的，因它脱水造成假凝，使浇注不稳定。在混磨工艺中，要防止二水石膏脱水，则要求混合料出磨温度＜70℃,若混 合料出磨温度＞70℃时，则要求中间仓贮存时间2－3小时，边磨边用边浇注。可以用工业废石膏代替天然二水石膏，直接加入搅拌机中，不参加混磨。若用天然 硬石膏代替天然二水石膏时，可参加混磨，此时出磨温度不受限制。
　　5、水：加水的目的是保证料浆各组成材料能搅拌均匀，保证料浆能顺利浇注入模，并能正常进行发气和初凝。水量用得是否最佳，能影响料浆发气和凝结过程，最终影响材料气孔结构。加水过多，使料浆过稀，铝粉和氢氧化钙反应加速，同时 使加气混凝土料浆凝结时间延续，导致发气和凝结时间不能同步，造成料浆沉陷和沸腾现象，致使加气混凝土气孔结构破坏，影响制品质量。用水量过少，除了搅拌 和浇注受影响外，将使料浆发气过程未结束前，过早凝结，严重时使料浆发气不足，引起制品干裂。
　　6、稳泡剂：是表面活性物质，降低表面张力。稳泡剂浓度增加，表面张力降低多，达到一定浓度时，表面张力不再变化了。表面活性剂具有发泡能力和稳泡性能。
　　三、郑州天一机械制造有限公司砂加气混凝土工艺、基本流程：
砂加气混凝土设备工艺流程

　　四、郑州天一机械制造有限公司砂加气混凝土生产线工艺流程概述：
　　1、生石灰、石膏：
　　块状生石灰和袋装石膏进厂后，分别堆放于原料堆棚内。
　　生产用料时，将块状生石灰用铲车送入受料斗，经皮带输送机送入破碎机中破碎，再经斗式提升机至磨头仓待用。破碎机和磨头仓分别各设一台收尘器。
　　2、砂：
　　砂子根据其粒度，应将砂子送至设备附近，从受料斗经皮带输送进入球磨机中进行磨细，一般细度达到80目左右，经斗式提升机送至砂子料仓，然后根据需要，将砂子定量送入砂浆泵池内。
　　3、水泥：
　　散装水泥采用水泥散装罐车运入，由车上自备气力输送系统将其送入水泥库备用。
　　生石灰、石膏各自进入料仓后，分别经给料机均匀给料至皮带电子秤和螺旋电子秤，然后按一定配比计量的原材料送至球磨机中磨细。采用的是混合胶结料工艺，将生石灰、石膏的混合料在球磨机中进行干磨而得。胶结料的比要求表面积达到4000－6000cm2/g。
　　4、铝粉膏、外加剂：
　　铝粉膏、外加剂均由车运入厂内，分别存放于原材料库中，用料时用小车推至配料楼，运至铝粉搅拌机旁，按规定配合比加水一起搅拌成浆备用。
　　5、配料浇注：
　　水泥、混合胶结料经电子秤称量，砂经计量罐计量，按比例配入搅拌机中，铝粉膏、外加剂混合料浆经铝粉膏搅拌机搅拌后直接输入搅拌机中，进行规定时间的搅拌，同时送入蒸汽，以提高料温。
　　搅拌好的料浆随后浇注入模，采用定点浇注工艺，便于与热室初凝相结合，实现流水作业生产，避免了移动浇注工艺在车间温度较低时，其生产受到气温影响的缺点。
　　6、热室初凝：
　　浇注好的模具经电动摆渡车顶推至热室初凝养护室内，料浆的初凝过程在初凝养护室内完成。
　　7、坯体切割：
　　达到切割强度的坯体连同模框，由行车采用负压吊具，吊到已装好蒸压底板的切割机上，吊具升起的同时即卸去模框，然后切割机即按预先设定的尺寸规格进行坯体的纵、横、水平方向的切割。
　　坯体切割完毕后，切割下来的部分废料，经加工成废料浆，由泵送至配料楼顶层的废浆贮罐加入必须的原料送至打浆机中重复使用。
　　8、热室静停：
　　切割后的坯体经吊车吊至蒸养小车，每个小车上叠放两模坯体，叠放坯体的小车过渡至养护区，由卷扬机拉至热静停室，进行编组预养，一般每五辆小车编为一组。
　　9、蒸压养护：
　　预养后，带坯体的蒸养小车由卷扬机一次拉入Ф2×21m蒸压釜内，釜内已养护好的制品同时被拉出。然后关闭釜门，抽真空后送入蒸汽，进行预定制度的升温升压、恒温恒压、降温降压的蒸压养护，养护周期一般为12小时为宜。
　　10、成品吊运：
　　蒸压养护结束后，带制品的小车由卷扬机拉出，并在成品吊运车间中停放一定时间进行冷却后，由普通吊具将成品吊至平板托车上，由电瓶车拖至成品堆场，经人工分等级检验堆放，底板经人工清理涂油后，连同蒸养小车经模移车运至回车道，再返回至切割车间备用。

　　五、郑州天一机械制造有限公司砂加气混凝土生产线主要工艺设备：
序号
设备名称及规格
单位
数量
一
原材料贮存及处理工段

1
GX400螺旋输送机
台
4
2
HL300斗式提升机
台
4
3
GX250螺旋输送机
台
1
4
刚性叶轮给料机Ф300×300
台
3
5
B500胶带输送机
台
1
6
PEF250×400摆颚式破碎机
台
1
7
GI3型电磁振动给料机
台
1
8
球磨机Ф1.5×5.7m
台
1
9
CLT/A旋风除尘器2×700
台
1
10
静电除尘器
台
1
11
袋式除尘器
台
4
12
螺旋电子秤
台
3
13
皮带电子秤
台
1
14
球磨机Ф1.83×6.4m
台
1
二
料浆制备工段

1
2PN立式泥浆泵
台
1
2
WG污水泵
台
1
3
废浆贮罐
台
1
4
铝粉膏搅拌机
台
1
5
浇注搅拌机
台
1
6
混合料螺旋电子秤
台
1
7
料浆计量罐
台
2
三
浇注切割工段

1
摆渡车
台
2
2
模具车
台
24
3
卷扬机
台
1
4
Q=10t桥式吊车
台
2
5
JHQ3.9型切割机组
套
2
6
负压吊具
套
2
7
普通夹具
套
2
四
蒸养工段

1
摆渡车
台
1
2
蒸养小车
辆
55
3
Ф2×21m蒸压釜
台
6
4
SI－2水环式真空泵
台
2
5
分汽缸
台
5
6
运坯板
块
110
7
釜前过渡车
台
2
五
成品吊运及堆场

1
Q＝10t桥式吊车
台
1
2
普通夹具
套
1
3
大夹具
套
1
4
平板托车
辆
2
5
电瓶车
辆
2
6
Q=10t门式吊车
台
2
           说明：此表是年产10万立方米砂加气混凝土砌块的设备，仅供参考。
砂加气混凝土设备生产线生产规模：
　　年产5万m3、10万m3、15万m3、20万m3以至30万m3砂加气混凝土砌块。其它产量可依次类推。

　　七、产品规格：
　　尺寸规格：长度：600mm
　　宽度：100、125、150、175、200、250、300mm
　　厚度：200、250、300mm
　　强度级别：A1.0、A2.0、A2.5、A3.5、A5.0、A7.5、A10七个级别。
　　密度级别：B03、B04、B05、B06、B07、B08六个级别。
　　注：也可以根据实际生产要求生产其它规格的产品。

　　八、砂加气混凝土设备生产线工作制度：
　　采用三班制连续生产，法定假日10天，大、中修为55天。全年生产天数为300天。
