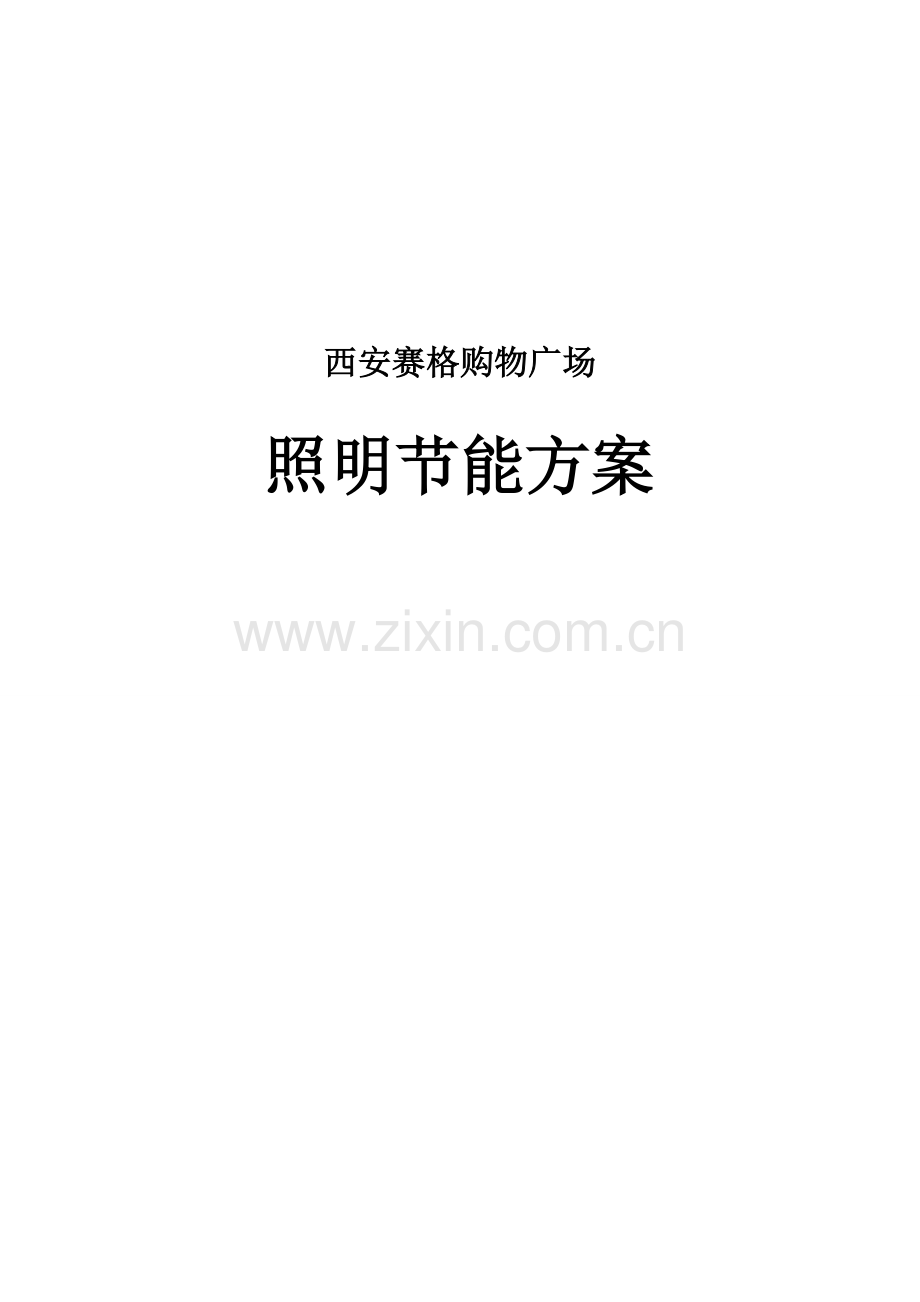

西安赛格购物广场
照明节能方案

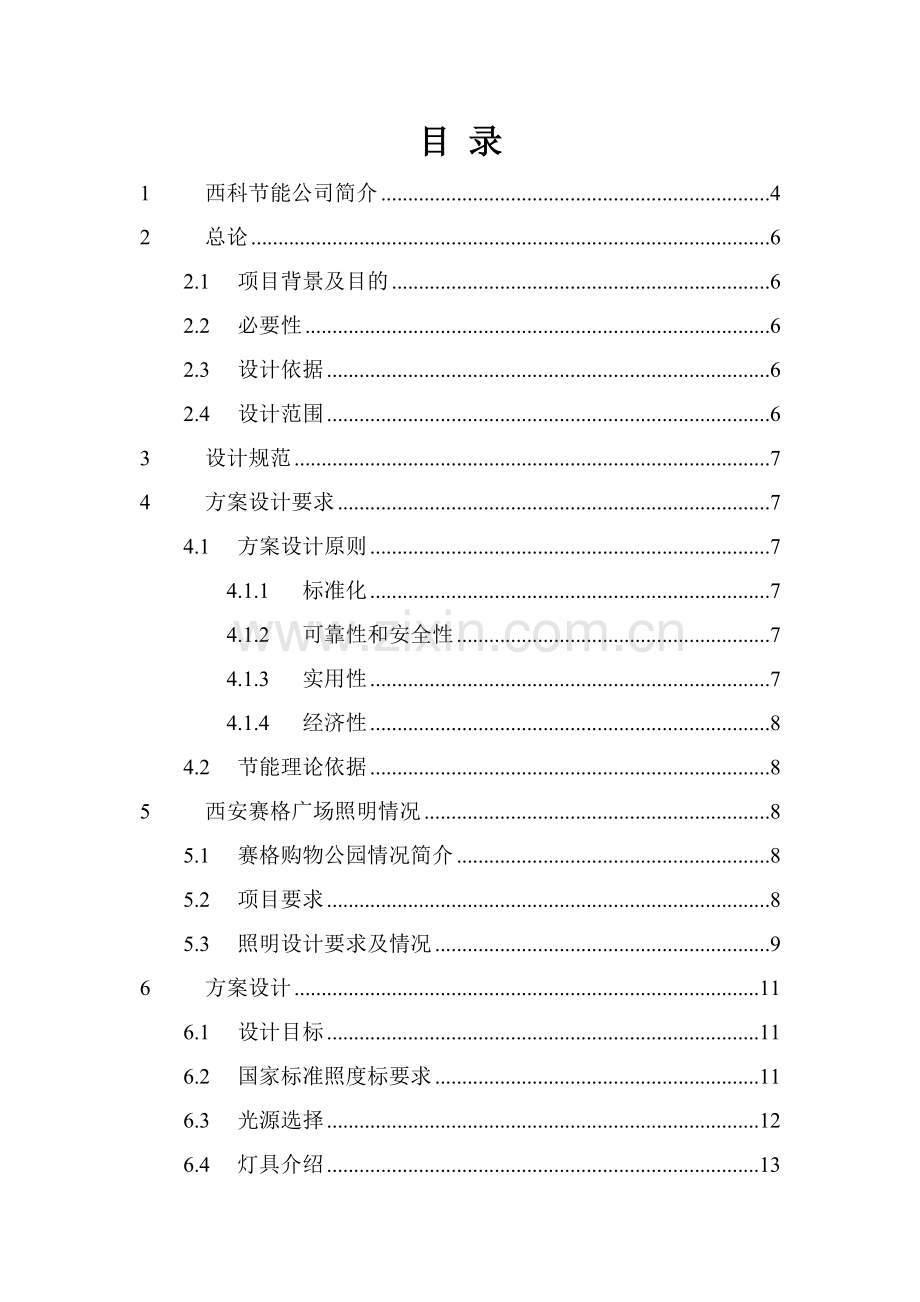

目 录
1 西科节能公司简介 4
2 总论 6
2.1 项目背景及目的 6
2.2 必要性 6
2.3 设计依据 6
2.4 设计范围 6
3 设计规范 7
4 方案设计要求 7
4.1 方案设计原则 7
4.1.1 标准化 7
4.1.2 可靠性和安全性 7
4.1.3 实用性 7
4.1.4 经济性 8
4.2 节能理论依据 8
5 西安赛格广场照明情况 8
5.1 赛格购物公园情况简介 8
5.2 项目要求 8
5.3 照明设计要求及情况 9
6 方案设计 11
6.1 设计目标 11
6.2 国家标准照度标要求 11
6.3 光源选择 12
6.4 灯具介绍 13
7 节能核算 16
7.1 单灯节能核算 16
7.1.1 单根T5灯管节能效益对比表 16
7.1.2 单盏筒灯节能效益对比表 17
7.2 整个商场节能核算 18
7.2.1 核算标准 18
7.2.2 5年节能率核算 19
7.2.3 年节能量核算 19
8 经济效益分析 22
8.1 投资比较 22
8.2 经济效益分析 23
8.3 环保效益核算 25
8.3.1 核算标准 25
8.3.2 环保效益核算 25
8.3.3 每年可申请国家补助基金 25
9 公司节能资金申请承诺 25
10 公司业绩 26
10.1 集团公司介绍 26
10.2 公司行业 26
10.3 公司业绩 27
10.4 公司资质 27

1 总论
1.1 项目背景及目的
西安赛格购物广场目前已建成，购物公园负一层到6层，单层面积18524.44平方米，共用部分大约1万平方米.共计7万平方米公用部分需要进行照明,用能源合同管理的方法来实现。
本方案根据购物广场普通节能灯功率进行LED灯节能更换设计，设计符合用户光照度的要求，并根据要求对节能进行详细的核算。
1.2 必要性
1. 用LED光源更换普通节能灯，可以节源60%左右的能源；
2. 采用合同能源管理方式，用户不用投入资金，可将节省资金投入其他需要资金的项目，创造更大的效益。
3. 国家政策的要求。
1.3 设计依据
依据用户所提供的照度要求。
1.4 设计范围
西安赛格购物广场负一层到六层总共七层的所有光源。
2 设计规范
《建筑照明设计标准》 GB50034-2004。
3 方案设计要求
目 的：降低用户的能耗成本，增加效益，实现节能最大化。
维护性：操作简单，设备安装维护简洁。
安全性：项目实施的整个过程，严格按照相关设计要求操作，保证整个项目安全可靠，保证系统正常运行。
3.1 方案设计原则
光源可靠、经济合理、使用安全、维护管理方便、绿色环保。
3.1.1 标准化
所有设计满足用户照度要求及国家相关标准。
3.1.2 可靠性和安全性
l 从项目的设计、操作、设备选择、施工等方面仔细考虑，每个环节必须按操作要求执行，保证可靠性和安全性。
l 光源选型严格把关，选择国内外质量技术可靠的厂家，保证设备长期可靠性和安全性。
3.1.3 实用性
选择使用寿命和光衰都比较可靠的光源。
3.1.4 经济性
选择性价比高的光源。
3.2 节能理论依据
使用LED灯更换普通节能灯，根据实际使用经验，可节约60%左右的电费，而且使用寿命长，维护量少。

4 西安赛格广场照明情况
4.1 赛格购物公园情况简介
购物公园负一层到6层，单层面积18524.44平方米，共用部分大约1万平方米。共计7万平方米公用部分需要进行照明,用能源合同管理的方法来实现。
4.2 项目要求
l 项目采用合同能源管理方式，厂家提供一份5年的能源合同管理方案
l 厂家提供灯具并安装，商场预留灯具开口及布线
l 和节能荧光灯具相比节能要求大于60%以上
l 达不到设计要求厂家负全责
4.3 照明设计要求及情况
1. 照明用灯具情况
序号
灯具规格型号
数量
功率
1
T5灯及灯管（1.2m）
15600根
28W/根
2
6寸筒灯及灯具
15820盏
2*18W/只
3
吸顶灯及灯具
30盏
14W/盏
2. 目前照明灯设计
间接照明设计
T5灯及灯管（1.2m）
28W
色温4000K
基础照明设计
6寸筒灯及灯具
2*18W
色温4000K
重点照明设计
射灯
不考虑
3. 各楼层预设用T5灯管和6＂筒灯需用的数量和功率如下表：
楼层
灯具规格型号
数量（只）
功率（W）
负一层
6寸筒灯及灯具
2011
72396
6寸防水筒灯及灯具
60
2160
T5灯及灯管（1.2m）
1200
33600
一层
6寸筒灯及灯具
2260
81360
6寸防水筒灯及灯具

T5灯及灯管（1.2m）
2100
58800
二层
6寸筒灯及灯具
2110
75960
6寸防水筒灯及灯具
58
2088
T5灯及灯管（1.2m）
2900
81200
三层
6寸筒灯及灯具
4510
126280
6寸防水筒灯及灯具
58
2088
T5灯及灯管（1.2m）
3100
86800
四层
6寸筒灯及灯具
2289
82404
6寸防水筒灯及灯具
65
2340
T5灯及灯管（1.2m）
3120
87360
五层
6寸筒灯及灯具
1807
65052
6寸防水筒灯及灯具
97
3492
T5灯及灯管（1.2m）
2100
58800
六层
6寸筒灯及灯具
398
14328
6寸防水筒灯及灯具
96
3456
T5灯及灯管（1.2m）
1200
33600
4. 照度设计要求
顾客流通区照度
200~300lux
商场货品区
500~600lux
橱窗区域照度
1000lux左右
5 方案设计
5.1 设计目标
l 达到国家照明标准
l 安全、明亮、舒适
l 节能能耗减少60%左右
l 更好的体现公司的整体形象
5.2 国家标准照度标要求

5.3 光源选择
1. 本次灯具选用为深圳洲明科技股份有限公司的LED室内照明灯具：
――14W的LED筒灯替代2*18W筒灯；
――12W T5灯管替代28W T5灯管。
2. 深圳洲明科技股份有限公司简介
成立于2004年，是一家集LED显示屏、LED照明产品的研发、生产、销售、服务为一体的高科技企业，车间面积10万㎡。照明系列产品涵盖路灯，隧道灯，随形霓虹，洗墙灯，射灯，投光灯，球泡灯，护栏管，草地灯，地埋灯，水底灯等，产品远销韩国，日本，东南亚，欧洲及北美等多个国家和地区。
公司秉承“认真、严格、主动、高效”的做事风格，严格执行5S管理标准，所有产品都符合国际工业标准（如CCC、CE、ETL、PCT-GOST、ROHS 、UL）。作为LED行业的先驱，我们所追求的是：持续发展，为客户提供真正具有高技术价值和实用价值的产品。同时也提供最专业的ODM/OEM服务。
公司位于深圳市宝安区福永街道，拥有完全独立的厂房和现代化流水线，现有熟练生产人员1500多人，行业内资深管理人才和工程技术精英150多人，其中80%具有大专以上学历。公司拥有卓越的研发团队，针对客户的不同需求，进行研发设计，使产品更具人性化和时代性。平均每年自主研发、设计新产品100多款，并拥有多项专利。和XX大学、复旦大学有技术交流与合作，现正在和上海复旦大学合作开发新的道路照明产品。
公司已通过深圳市高新技术企业认证，ISO9001-2000认证，在行业内首家通过国家强制性3C认证，是美国ISA会员单位、广东省照明电器协会副主任单位、中国照明协会半导体照明委员会常务委员会单位、XX国际商会创始人之一、中国光学光电子行业协会发光二极管显示屏应用分会第四届理事会理事单位。
5.4 灯具介绍
1. LED 6寸筒灯参数
产品图片

输入电压
AC 100～277V 50～60Hz
功率因数
0.95
总功率
14 W
LED数量
22PCS3030 额定功率1W LED
LED光效
80 lm/W
光通量
1100 lm
光束角
85°
显色指数
＞80
色温
3000-3500K/4000-4500K/5000-7000K
使用环境
-20～40℃ 10～90%RH
筒灯尺寸
6英寸
产品重量
0.42 Kg
材质
铝+PC
使用寿命
＞30,000小时

2. 1.2米T5灯管参数
输入电压
AC 100～270V 50～60Hz
功率因数
≥0.95
总功率
12瓦
电源效率
≥90%
LED型号及数量
120pcs LEDs
LED寿命
30000小时
色温
3000～3500/4000～4500/5000～7000K
总光通量
1200 lm
光束角
120°
工作环境
-40℃～50℃，10%RH～90%RH
安全性能
GB7000.5（GB7000.1）
防触电保护
Class Ⅰ
电磁兼容
符合GB17743-2007,GB/T18595-2001, GB17625.1-2003要求
防护等级
IP20
重量
0.23kg
材质
铝+PC
外形尺寸
φ30×L 1198mm
质量标准
GB7000.5（GB7000.1）

配光曲线： 产品图片：

6 节能核算
6.1 单灯节能核算
6.1.1 单根T5灯管节能效益对比表
城市路灯
T5灯及灯管（1.2m）

LEDT5一体化灯管
备 注

耗电量
光源功率
28W（整套）
12W（光源一体化）

配电器
镇流器
4.5W

开关电源
0.36W
功耗为光源3%
综合线损
10%
2.8W
10%
1.2W
实际功耗为10%
变压器损耗
3%
0.8W
3%
0.36W
100kVA最低水平为3%
单灯总功率
36.1W

13.9W

每天耗电量
0.433 KWH
0.167 KWH
以每天工作12h计
每年耗电量
158.05 KWH
60.95KWH

5年耗电量
790.25KWH
304.75KWH

电
费
每年电费
￥126.4元
￥48.8元
照明电价0.8元/度
5年电费
￥632.2元
￥243.8元

5年节电费
基准
￥388.4元
节省电费
维
护
费
用
光源
10.00*3
0.00
节能灯五年更换三次，10元/根
套件
25.00
0.00

镇流器
15.00*2
0.00
节能灯五年更换二次，15元/只
人 工 费
10.00*5
0.00
（10元/次）
5年小计
￥135
￥0.00

5年节省费用
基准
￥135元
光源+套件+镇流器+人工费

备注：以上数据为按现有电费0.8元/度、每天照明12小时的标准进行估算。
――LED T5一体化灯管，每根每年可节约电费77.6元，
――每根灯管5年时间可节省电费388.4元、节约维护费用135元；
――每根灯管5年总节能：388.4+135＝523.4元/根。
6.1.2 单盏筒灯节能效益对比表
城市路灯
传统36W筒灯

14W 6寸LED筒灯
备 注

耗电量
光源功率
36W（整套）
14W（光源一体化）

配电器
镇流器
5.76W

开关电源
0.42W
功耗为光源3%
综合线损
10%
3.6W
10%
1.4W
实际功耗为10%
变压器损耗
3%
1.08W
3%
0.42W
100kVA最低水平为3%
单灯总功率
46.5W

16.2W

每天耗电量
0.558 KWH
0.194 KWH
以每天工作12h计
每年耗电量
203.67 KWH
70.80KWH

5年耗电量
1018.35KWH
354.00KWH

电
费
每年电费
￥162.9元
￥56.6元
照明电价0.8元/度
5年电费
￥814.5元
￥283.0元

5年节电费
基准
￥531.5元
节省电费
维
护
费
用
光源
16.00*3
0.00
节能灯五年更换三次
套件
25.00
0.00

镇流器
15.00*2
0.00
节能灯五年更换二次
人 工 费
10.00*5
0.00
10元/次
5年小计
￥153.00
￥0.00

5年节省费用
基准
￥153元
光源+套件+镇流器+人工费

备注：以上数据为按现有电费0.8元/度、每天照明12小时的标准进行估算。
――LED六寸筒灯，每盏每年可节约电费106.3元；
――每盏灯5年时间可节省电费531.5元、节约维护费用153元；
――5年每盏灯节约：531.5+153＝684.5元/盏。
6.2 整个商场节能核算
6.2.1 核算标准
l 根据前面的LED灯与传统灯的对比分析，洲明14WLED六寸筒灯可以替换传统36W 节能筒灯，洲明12WT5一体化灯管替代传统T5灯管；
l 购物公园灯具数量
序号
灯具规格型号
数量
功率
1
T5灯及灯管（1.2m）
15600根
28W/根
2
6寸筒灯及灯具
15820盏
2*18W/只
l 每天亮灯12小时；
l 每度电0.8/度元算；
6.2.2 5年节能率核算
1. 传统筒灯节能率核算
1) 传统36W筒灯（实际消耗总功率46.5W）五年耗电量为:
――15820(盏)*12(小时)*365(天)*46.5W*5=16110297KWH,
――折合人民币：1611029*0.8＝12888237.60元。
2) 深圳洲明14WLED六寸筒灯五年耗电总量为:
――15820(盏)*12(小时)*365(天)*16.2W*5= 5612619.6KWH,
――折合人民币：5612619.6*0.8＝4490095.68元。
3) 使用14WLED六寸筒灯的节能比率为：
（4490095.68÷12888237.60）*100%=65.2%
2. 传统T5灯管节能率核算
1) 28WT5灯管（实际消耗总功率36.1W）五年耗电量为:
――15600(盏)*12(小时)*365(天)*36.1W*5=12333204KWH；
――折合人民币：12333204*0.8＝9866563.2元。
2) 深圳洲明12WLEDT5一体化灯管五年耗电总量为:
――15600(盏 )*12(小时)*365(天)*13.9W*5= 4748796.0KWH；
――折合人民币4748796*0.8＝3799036.8元。
3) 使用12WLEDT5一体化灯管的节能比率为：
（3799036.8÷9866563.2）*100%=61.5%
6.2.3 年节能量核算
1. T5 28W荧光灯5年节能核算
项目分类
15600根28W T5荧光灯
(传统)28W荧光灯
(LED)12W日光灯
节约
数量
15600根
15600根

节电效益（电价按0.8元/度计算）
单灯总耗电瓦数（传统加上镇流器的损耗）
36.1W
12W
24.1W
每天耗电度（15600根）
6757.92度
2246.4度
4511.52度
1年365天耗电（万度）
246.66万度
82万度
164.66 万度
5年耗电总数（万度）
1233.3万度
410万度
823.3万度
每年所需电费
（万元，按每度0.8元算）
197.33万元
65.6万元
131.73万元
5年所需电费（万元）
986.65万元
328万元
658.65万元
节电率
66.7%
每年节省电费总计（万元）
164.66万元
5年节省电费总计（万元）
658.65万元

2. 2*18W筒灯5年节能核算
项目分类
15820套2*18W筒灯
(传统)2*18W筒灯
（LED）14W筒灯
节约
数量
15820套
15820套

节电效益（电价按0.8元/度）
单灯总耗电瓦数（传统加上镇流器的损耗）
46.5W
14W
32.5W
每天耗电12H.度（15820套）
8827.56度
2657.7度
6169.86度
1年365天耗电（万度）
322.21万度
97万度
225.21万度
5年耗电总数（万度）
1611.05万度
485万度
1126.05万度
每年所需电费（万元，按每度0.8元算）
257.77万元
77.6万元
180.17万元

5年所需电费（万元）
1288.84万元
388万元
900.84万元
节电率
69.8%
每年节省电费总计（万元）
180.17万元
5年节省电费总计（万元）
900.84万元
3. 5年总节电量
――5年总节电量：823.3万度+1126.05万度＝1949.35万度；
――折合人民币：658.65万元+900.84万元＝1557.49万元；
4. 人工及灯具维护费效益比较汇总

传统灯具
LED灯具
序号
数量
灯具
寿命
每年需更换灯具
更换后
寿命
每年更换的灯具
1
15600根
28W
灯管
<3000小时
12H/天×365天÷3000h×15600根=22776根22776-15600根=7176根
12W T5一体化日光灯
>50000小时
5年内不需更换
2
15820套
36W
筒灯
<3000小时
12H/天×365天÷3000h×15820套=23097套23097-15820套=7277根
LED 14W筒灯
>50000小时
5年内不需更换
7 经济效益分析
7.1 投资比较
序号
灯具型号
项目需求
传统灯具
LED灯具
1
萤光灯
数量
15600支
15600支
2
单价
25元/套
60元/套
3
前期投入
39万元
93.6万元
4
筒灯
数量
15820套
15820套
5
单价
50元
58.8元
6
前期投入
79.1万元
93.02万元
7
合计

39+79.1＝118.1万元
93.6+93.02＝186.62万元
7.2 经济效益分析
1. LED灯一次性总投资：186.62万元；
2. LED灯每年节能量
――每年节电量；389.87万度；
――折合人民币：311.498万元；
3. 5年节能量
――823.3万度+1126.05万度＝1949.35万度；
――折合人民币：658.65万元+900.84万元＝1557.49万元；
4. 管理费
――每年管理费按5%核算，每年管理费用为：
186.62*5%＝9.331万元；
――5年管理
9.331万元*5＝46.655万元；
5. 灯管损坏费用
――每年灯管按5%损坏率核算，每年损坏费用为：
186.62*5%＝9.331万元
――5年损坏费用为：
9.331*5＝46.655万元
6. 融资利息
5年利率按10%核算，利息率为：
――第一年
186.62*10%＝18.662万元；
――第二年
186.62－18.662＝167.958万元；
167.958*10%＝16.7958万元；
――第三年
167.958－16.7958＝151.1622万元；
151.1622*10%＝15.1162万元；
――第四年
151.1622－15.1162＝136.046万元；
136.046*10%＝13.6万元；
――第五年
136.046－13.6＝122.446万元；
122.446*10%＝12.2446万元；
――5年总共利息
18.662+16.7958+15.1162+13.6+12.2446＝76.58万元。
7. 其他杂费：20万元；
8. 5年总投资
186.62+46.655+46.655+76.58+20＝376.51万元。
9. 结论
2年可收回成本。

备注说明：(本方案未有包含线材，施工费用)
1.本方案的所有设计计算数据，须经过必要的测试实验，双方共同认可。
2.合同期内，由于利息上升所引起资金的费用上升，由乙方承担。
3.此次合同签订的电费基准为2012年电费价格，按全天平均电费，每度0.8元，平均亮灯时间12小时。
4.LED灯具与传统灯具的安装施工都是一样的安装费用及运输费用需另算。

7.3 环保效益核算
7.3.1 核算标准
l 1度电耗煤：0.37公斤；
l 1公斤煤产生CO2：2.62公斤；
l 1公斤煤产生SO2：0.0085公斤；
7.3.2 环保效益核算
时间
每年节电量
（年）
折合标煤
（公斤/年）
CO2减少量
公斤/年
SO2减少量
每年（公斤）
一年
389.87万度
144.25万
377.9万
1.226万
5年
1949.35万度
721.25万
1889.5万
6.13万

7.3.3 每年可申请国家补助基金
l 国家标准补助：300元/吨；
l 一年可申请国家补助：
300元/吨*144.25万公斤/1000=43.275万元。
8 公司节能资金申请承诺
本公司是国家第一批入围的节能服务公司，公司具有节能管理资质，可帮助甲方申请国家补助金贴。
9 公司业绩
9.1 集团公司介绍
l 2010年国家发改委首批节能服务公司备案企业
l 2011年3月联合山西运城当地的一些知名企业成立
l 山西高科节能技术服务有限公司 注册资本2000万元
l 2011年6月联合榆林榆神工业园区管委会成立
l 榆林高新能源研究院 注册资本100万元
l 榆林科大高新能源研究院有限公司 注册资本1000万元
l 2011年7月联合甘肃宁氏产业集团成立
l 甘肃天宁节能技术服务有限公司 注册资本500万元
9.2 公司行业
l 工业及建筑能源管理系统
l 地源热泵项目
l 余热回收技术
l 余热发电技术
l 焦炉除尘、脱硫脱硝技术
l 高温风机、篦冷机变频调速
l 冷却塔水轮机改造
l 节能高效水泵推广技术
l 风机、水泵叶轮优化设计技术
l 太阳能发电、L E D技术
l 污水处理厂B O T项目
l 其他业务：
技术咨询、节能诊断、节能方案设计、节能评估、能源审计、节能技术培训。
9.3 公司业绩
l 山西高义钢铁变频节能合同能源管理项目
l 山西康庄焦化余热回收利用项目
l 世纪金花能源管理系统( L E D照明/空调节能)
l 榆神管委会大保当地源热泵项目及清水工业园地源热泵项目
l 榆神管委会污水处理厂项目一期2万吨
l 榆电冶炼余热发电项目
l 天鸿煤业煤制乙二醇项目能评报告的编撰
l 西安黄河厂、庆华厂、煤机厂的能源审计报告及山西运城的8家企业的能源审计及节能规划
l 金叶公司1 0万吨甲醇制芳烃项目的能评报告的编撰
