芬尼克兹户式水源地温中央空调

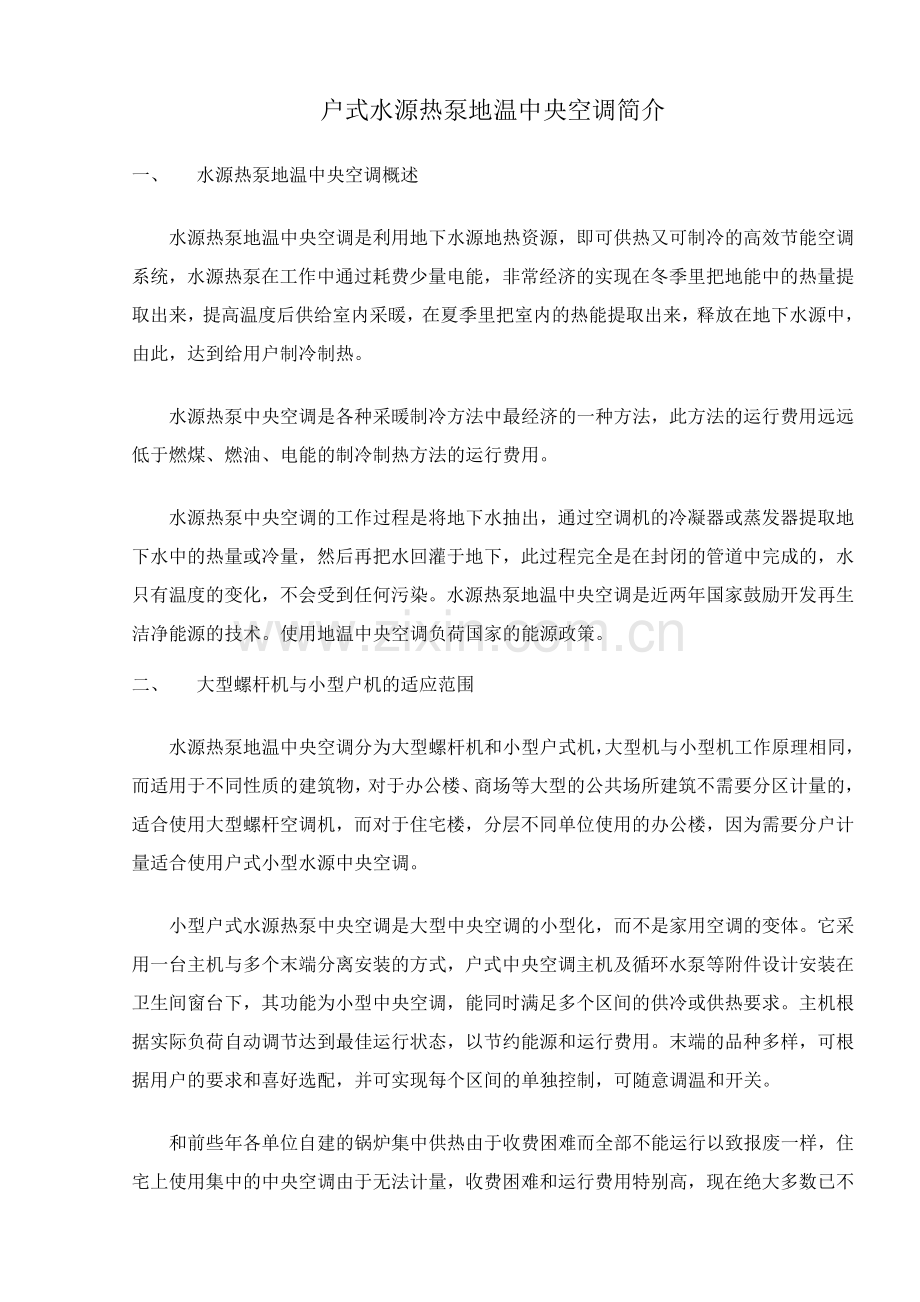

户式水源热泵地温中央空调简介
一、 水源热泵地温中央空调概述
水源热泵地温中央空调是利用地下水源地热资源，即可供热又可制冷的高效节能空调系统，水源热泵在工作中通过耗费少量电能，非常经济的实现在冬季里把地能中的热量提取出来，提高温度后供给室内采暖，在夏季里把室内的热能提取出来，释放在地下水源中，由此，达到给用户制冷制热。
水源热泵中央空调是各种采暖制冷方法中最经济的一种方法，此方法的运行费用远远低于燃煤、燃油、电能的制冷制热方法的运行费用。
水源热泵中央空调的工作过程是将地下水抽出，通过空调机的冷凝器或蒸发器提取地下水中的热量或冷量，然后再把水回灌于地下，此过程完全是在封闭的管道中完成的，水只有温度的变化，不会受到任何污染。水源热泵地温中央空调是近两年国家鼓励开发再生洁净能源的技术。使用地温中央空调负荷国家的能源政策。
二、 大型螺杆机与小型户机的适应范围
水源热泵地温中央空调分为大型螺杆机和小型户式机，大型机与小型机工作原理相同，而适用于不同性质的建筑物，对于办公楼、商场等大型的公共场所建筑不需要分区计量的，适合使用大型螺杆空调机，而对于住宅楼，分层不同单位使用的办公楼，因为需要分户计量适合使用户式小型水源中央空调。
小型户式水源热泵中央空调是大型中央空调的小型化，而不是家用空调的变体。它采用一台主机与多个末端分离安装的方式，户式中央空调主机及循环水泵等附件设计安装在卫生间窗台下，其功能为小型中央空调，能同时满足多个区间的供冷或供热要求。主机根据实际负荷自动调节达到最佳运行状态，以节约能源和运行费用。末端的品种多样，可根据用户的要求和喜好选配，并可实现每个区间的单独控制，可随意调温和开关。
和前些年各单位自建的锅炉集中供热由于收费困难而全部不能运行以致报废一样，住宅上使用集中的中央空调由于无法计量，收费困难和运行费用特别高，现在绝大多数已不能使用而纷纷改造成小型户式机。例如：河北邢台市公安局，郑州市家和万世小区，辽宁沈阳矿业小区，北京水岸家园，灵宝城关镇小区，灵宝交警队住宅小区等等。到目前为止，灵宝市住宅小区地温中央空调还没有一家使用。
三、 户式水源热泵中央空调设计方案
户式机的工作原理是：像各户使用自来水一样，只需提供井水水源到各家各户，户式中央空调主机安放在各户卫生间的窗台下。使用时空调主机开机后，水源水管电动阀门打开，水流进主机中的冷凝器提取水中能量后经另一根回水管流入回灌井内。空调主机从水中提取的热能（或冷能），由户内循环水管道带到各房间，通过风机盘管将能量释放在室内，由此，很经济的采暖或制冷。
四、 户式水源热泵地温中央空调的工作原理及流程
1、室外水源系统流程：抽水井 变频控制器 潜水泵 室外管道，楼内管道 各户水表，电动阀门 用户主机 能量交换器 室外回水管路 →回水井
2、各户室内循环系统：循环水泵→主机→热交换系统 室内给水管道 室内风机盘管 室内回水管道 循环水泵

五、 使用小户型机的法律规定
因近几年由于中央空调收费不合理而发生的纠纷越来越多，给社会和社区带来了不安定因素，一些发达城市，例如深圳，广州，上海，杭州等从前年开始已相继制定了地方法规，规定中央空调必须严格分户控制，分户计量由此减少中央空调的收费官司。今年六月全国人大法律委员会也审议了《中华人民共和国节约能源法》的法律文件，也同样规定了集中供暖，中央空调必须严格分户控制，分户计量。由于大型机不能真正解决分户计量和收费不合理的问题，因此，住宅社区安装一家一户的户式中央空调具有法律依据，户式水源地温中央空调用于住宅中的发展趋势。大型机快速退出住宅市场，户式水源地温中央空调用于住宅中的范例以每年翻番的惊人速度发展。
六、 户式水源地温中央空调用于住宅中的优点
1、 运行人性化。各户可根据自家的情况，在一年四季任何时候均可以使用中央空调，小型户式机是一个独立的小系统，每家的户式机是否工作与其他家庭没有关系，自家的主机，循环水泵等用电计量在自家的生活电表中。水源用量通过空调专用水表计费（每吨水费约为0.20元）。
2、 运行费用低。由于室内循环管道很短，不产生能量损失，无空载消耗，因此运行费用低于大型机。
3、 财产归属明确。户式中央空调在自家安装，产权属于自家，大型机属于共同财产，不易划分，维护费用需平均分摊。
4、 不用建专用的大型机房，不用建室外大型管沟，节省土建费用。
5、 收费计算简单合理，不会产生收费不合理现象。
6、 符合国家的能源政策，符合全国人大关于住宅集中供热和中央空调必须分户计量，分户控制的法律规定，不会因收费不合理产生纠纷导致停机。
地温中央空调大型螺杆机与小户式机的比较
序号
集中大型空调机
分户小户式机
一
大型空调机需要专门建设空调机房，需要占用土地，国家设计规范规定机房面积占总建筑面积的百分之一左右。
小户式机不需要建设空调机房，不需占用土地，不需要投资土建工程，不需要相关的设计，节省投资费用。
二
大型空调机需要专门建设小区大型行人管道地沟。
小户式机不需要投资建设大型小区行人的管道地沟。
三
大型空调机需要专门建设小区行人管道地沟，行人地沟必须建的很深，否则会与总图下水管道发生冲突，或者，总图下水管道从行人地沟下面通过，造成下水管道，检查井，化粪池标高加深，增加土建费用。使用维修困难。同时，增加了小区的安全隐患。
小户式机不需要投资建设小区行人的管道地沟。
总图下水按正常设计，不额外增加费用。
四
大型空调机空调机房需有值班工人看守，增加运行费用。
小户式机不设大型空调机房，无须人员看守，不需花费费用。
五
大型空调机每年有两段开机时间，冬季和夏季，每次开机需换水和维修试运转，每年此部分费用约为总投资的千分之五。
小户式机不存在此情况。
序号
集中大型空调机
分户小户式机
六
大型空调机采用专用变压器
小户式机不设空调专用变压器，仅设一台315KVA生活用电变压器。
七
大型空调机采用多台离心式循环水泵，通常，不管有多少空调末端用户在使用，也不管是否有末端用户在使用，循环水泵都在满负荷的工作，造成浪费。
小户式机在各户使用空调机时，各户的循环水泵才开始工作，不使用空调的住户，其空调机不工作，节约电力。
八
大型空调机采用多台离心式循环水泵，离心水泵工作时产生较大低频率噪音，低频率噪音的特点是传递较远难以消除，影响临近居民休息。
小户式机采用进口微型管道泵，噪音很小。小管道泵安装在各户卫生间内，卧室和客厅听不到任何声音。
九
不管是不是有用户在使用，或者仅有几户住户在使用，大型空调机循环冷水（热水）在不停的循环流动，总图地沟内，各个楼内和各家内巨大的管道网会产生很大的热量损失，造成浪费。
小户型机的冷冻水（热水）循环管道在各家内，管道只有几十米，不会造成能量损失。
十
大型空调机运行时，用户少时运行费用很高，用户多时运行费用较少，用户少时所产生的很高的费用要摊在用户多时使用者的头上，分配上存在着不公平，费用收取难度较大。
小户式机不存在费用分摊的问题。
序号
集中大型空调机
分户小户式机
十一
大型空调机因用户少时运行费用较大，因此，每年运行时间仅六—七个月在每年十一月初，次年三月非采暖期，家庭经济条件较好的想使用也用不成。
小户式机根据自家的经济情况可全年运行，经济条件好的，可多开几个月，条件差的，可少开。多开少开不会影响其他家庭经济利益。
十二
大型空调机无法实现准确计费，不管采用任何办法，最终都会采用按平方米核算计费。这样，住户会恶性的使用空调，不用白不用，造成浪费增加费用。
小户式机系统小运行简单，计费清楚，用户按需使用空调，节约使用。
十三
大型空调机循环管道系统不易维修，当某一家发生故障，整个系统或者部分系统就要停机放水维修，维修后放水又造成系统缺水，运行困难。
小户式机自家出故障不会影响他人。
十四
大型空调机属于小区住户共有财产，财产的隶属不宜分清，当需要维修发生费用时应由住户分摊，但实际上很难收费。
小户式机属于用户私有财产，隶属关系清楚。
十五
单算空调机的初投资费用，大型空调机一次性投资费用低于小户机，但是，包括土建等费用综合分析比较，大型机初次投资费用高于小型机。
小户式机一次性投资费用较大型机高，但是，扣除机房，管沟土建费用后，大大低于大型机的投资费用。
十六
大型空调机不增加各户家用的用电负荷。
户式机的用电量仅相当于一个普通家用电磁炉。
户式水源地温中央空调可实现人性化的运行管理
户式水源地温中央空调真正实现了人性化运行，各用户可根据自家的具体情况，例如，家庭的经济情况，家庭成员的工作学习时间情况，家庭成员对冷热的感觉程度情况，天气和大气温度情况等，在一年四季任何一天均可自由自在的使用自家的户式水源地温中央空调制冷制热。而使用集中空调则受开机季节，运行时间的种种限制。
举例说明：
一、 每年深秋，十月下旬或十一月上旬，还未到法定的采暖期，这时天气已冷，如果有寒流来临，室外温度降到零度以下，室内温度降到零上七度左右。如果家中装有户式源地温中央空调，你就可以开机采暖了。
二、 某家庭双职工都在矿上工作，每星期六坐班车回家，星期一坐班车上班，则每星期只要在家的两天使用户式水源地温中央空调就可以了。使用户式地温中央空调的同时还可以不花费用的使用通过空调机冷凝器的提取了温度的井水，用来洗澡，洗衣，烧水，拖地等。一举两得。
三、 芬尼克兹户式水源地温中央空调是一个自动化程度非常高的世界水平的高科技产品，使用中用户可以根据自家的情况，自由选择设定适合自家的水温温度，已达到最省电，最佳温度的运行模式。
四、 一般情况下，大型集中式水源地温中央空调在普通住宅小区是不大可能全天运行的，因为运行费用高的惊人是包括中产阶级在内的人群消费不起的，例如，某一砖混结构住宅小区430户，集中空调主机，循环水泵，深井泵等（不包括各家的风机盘管在内）总的设备容量为1000KW按80%负荷计算每天电费15360元，一个冬季153万元，全年245万元，如果仅有200户使用，则每户每年要交12250元。
这个数字是现阶段绝大多数住户负担不起的，因此，为了减少运行费用，每天的运行模式很有可能是分阶段运行，例如，每天分两阶段运行，例如，每天分两阶段运行，早5点30分——9点，下午4点——11点30分，每天运行11小时。因为各家的采暖末端是用电的风机盘管，风机盘管的开关由人来控制，这样的运行模式给用户带来了许多不便，例如：
1、 采暖期，下午四点开始每天的第二次供热，住户打开风机盘管开始供热采暖，晚上九点钟睡觉，这时风机盘管还在工作，半夜人被冻醒了这是因为11点30停止供热，几分钟后风机盘管就吹出冷风了。人们还得起床关掉风机盘管，然后再睡觉。第二天早晨5点30分开始供暖，住户还没有醒，又不能开机，错过了供暖时间。
2、 与通常家庭使用的暖气片不同，中央空调各用户散热器为风机盘管，风机盘管的开关是由人来操作的，这样，即使是供暖期间，你不开风机盘管也不能采暖，所以，你必须计算着是否到了每天的供暖时间，或者，你打开了风机盘管，主机房还未开机，室内吹出的是凉风，非常不方便。
五、 用户的恶性使用。由于无法计费，人们往往在供暖期间把房间内的五台风机盘管统统打开，造成浪费，而浪费的费用又会摊到别人头上。造成不合理。使用户式中央空调，住户为了节约需要哪个房间采暖就开哪个房间的风机盘管。
户式水源地温中央空调水源节能方案
户式水源地温中央空调是将普通的井水引入每户，和各家的饮用自来水系统一样，户式水源地温中央空调的水源系统中始终有水并保持系统压力在0.3—0.4Mpa之间，不管一年365天内的任何时候，也不管是300户在使用，还是一户人家在使用，水源系统均能在节能的前提下保证户式水源地温中央空调的正常使用。
水源系统的节能运行原理为：
在取水井安装两台深井潜水泵，一台大功率的主潜水泵和一台小型的补水潜水泵，两台潜水泵都在装有电脑模块的变频控制器控制下工作。系统的电脑程序是，在系统水压力为0.3——0.4MPa之间，主潜水泵和小型补水潜水泵在变频器的控制下都在工作，满足多种情况下的用户使用要求，这时是很节能的，每吨水的费用不超过两毛钱。当用户非常少，用水减少系统水压力升高，当系统水等于或高于0.4MPa时，主潜水泵停机，小型补水潜水泵在变频器的控制下仍然在工作，以维持系统水的压力，当没有用户使用，系统水压力等于或者高于0.5MPa时，小型补水潜水泵在变频器的控制下，进入最低的维持状态，这时小型补水潜水泵耗电0.15KW/H电费每小时九分钱。当用户增加，小型补水潜水泵满足不了需求时，系统水压力会一步步的降低，当系统水降低到0.3MPa时，主潜水泵在变频器的控制下开始启动工作。
这种技术的使用完全解决了变频器控制的潜水泵节能不彻底的问题，既变频器控制的潜水泵在不做工的时候，也要耗费约15-20%的电费。利用这种技术使潜水泵在不做工的时候彻底停下来不在耗电，真正大大地节约了电费。小区内只有一户使用户式水源中央空调时，照样可以使用而不会多耗电。

集中式大型机与户式小型机运行费用的比较```````
一、 集中式大型中央空调运行费用
1、 例如住户480套，面积6万平方米，集中式中央空调主机及辅机用电负荷应为1030KW。
2、 当住200户，每天运行10小时的运行费用
l 管道水系统预热费用（每天运行两次，预热时间两小时）
1030KW×2小时×0.56元/KW=1153元/天
l 运行10小时，按80%负荷计算
1030KW×10小时×80%×0.56元/KW=4614元/天
l 每户每年运行费用
冬天：28.8元/天×100天=2880元/年
夏天：2880元/年×60%=1728元/年
二、 户式中央空调运行费用
每户用电负荷 2.1KW+0.15KW=2.25KW/h
每天运行10小时的运行费用，按80%负荷计算
a) 2.25KW×10小时×80%×0.56元/KW=10.05元/天+水费1.6元=11.65元
b) 冬天运行费用
11.8元/天×100天=1180元
l 夏天运行费用
1180元×60%=708元
l 全年费用1180元+708元=1800元/年
