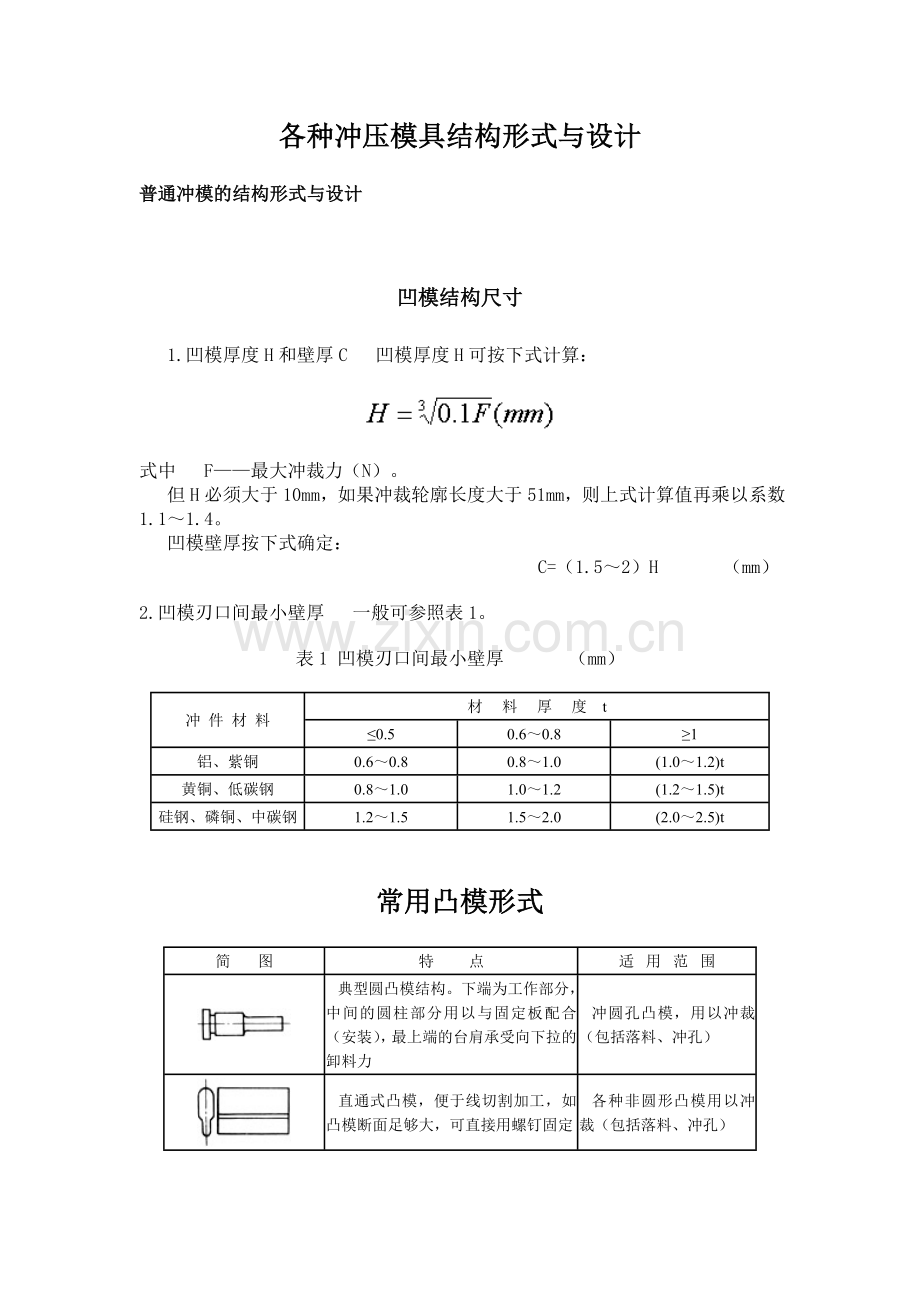

各种冲压模具结构形式与设计
普通冲模的结构形式与设计

凹模结构尺寸
  1.凹模厚度H和壁厚C  凹模厚度H可按下式计算：

式中  F——最大冲裁力（N）。
  但H必须大于10mm，如果冲裁轮廓长度大于51mm，则上式计算值再乘以系数1.1～1.4。
  凹模壁厚按下式确定：
                      C=（1.5～2）H    （mm）
2.凹模刃口间最小壁厚  一般可参照表1。
表1 凹模刃口间最小壁厚    （mm）
冲 件 材 料
材    料    厚    度    t
≤0.5
0.6～0.8
≥1
铝、紫铜
0.6～0.8
0.8～1.0
(1.0～1.2)t
黄铜、低碳钢
0.8～1.0
1.0～1.2
(1.2～1.5)t
硅钢、磷铜、中碳钢
1.2～1.5
1.5～2.0
(2.0～2.5)t

常用凸模形式
简      图
特        点
适  用  范  围

  典型圆凸模结构。下端为工作部分，中间的圆柱部分用以与固定板配合（安装），最上端的台肩承受向下拉的卸料力
  冲圆孔凸模，用以冲裁（包括落料、冲孔）

  直通式凸模，便于线切割加工，如凸模断面足够大，可直接用螺钉固定
  各种非圆形凸模用以冲裁（包括落料、冲孔）

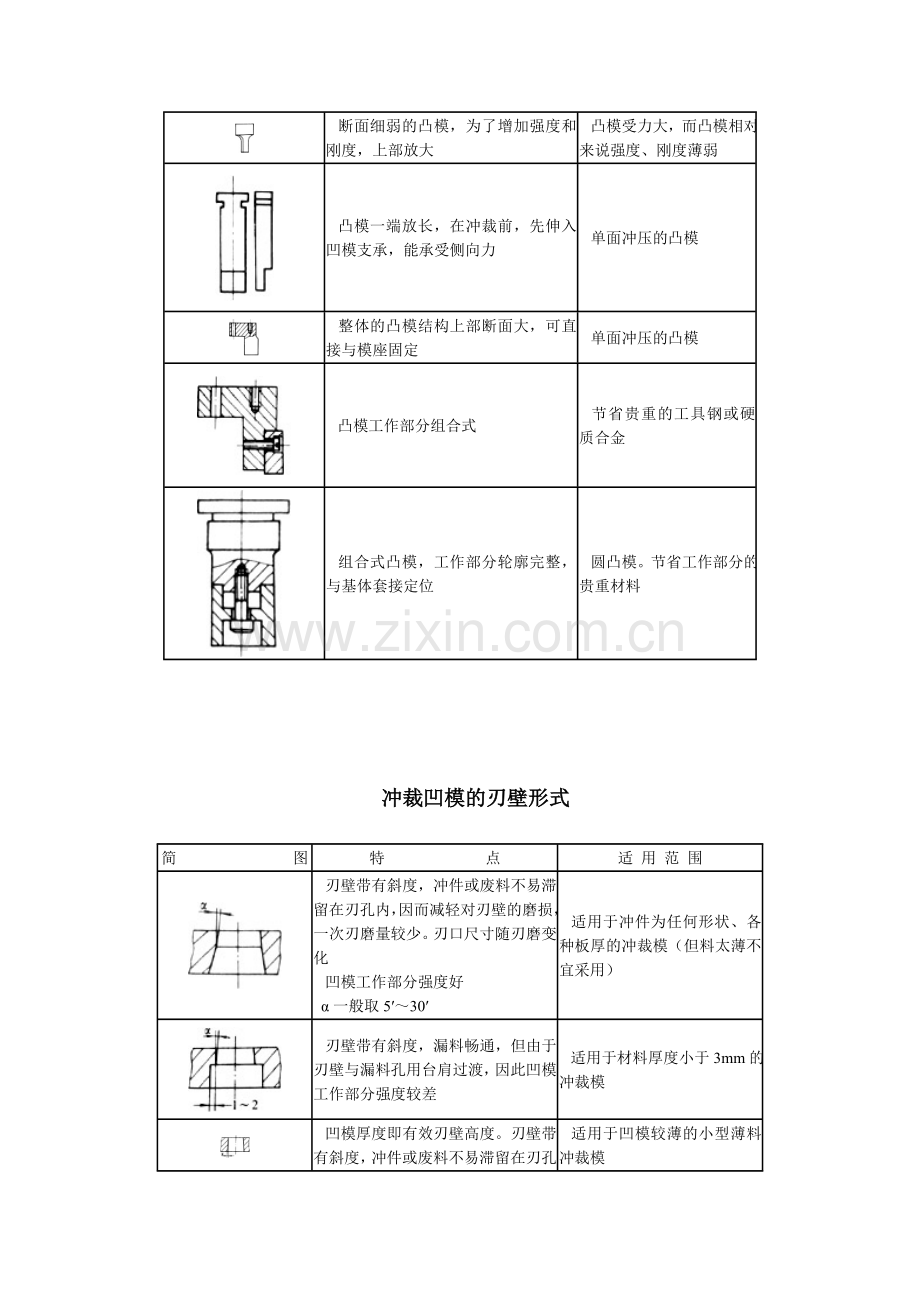

  断面细弱的凸模，为了增加强度和刚度，上部放大
  凸模受力大，而凸模相对来说强度、刚度薄弱

  凸模一端放长，在冲裁前，先伸入凹模支承，能承受侧向力
  单面冲压的凸模

  整体的凸模结构上部断面大，可直接与模座固定
  单面冲压的凸模

  凸模工作部分组合式
  节省贵重的工具钢或硬质合金

  组合式凸模，工作部分轮廓完整，与基体套接定位
  圆凸模。节省工作部分的贵重材料

  冲裁凹模的刃壁形式
简        图
特       点
适 用 范 围

  刃壁带有斜度，冲件或废料不易滞留在刃孔内，因而减轻对刃壁的磨损，一次刃磨量较少。刃口尺寸随刃磨变化
  凹模工作部分强度好
  α一般取5′～30′
  适用于冲件为任何形状、各种板厚的冲裁模（但料太薄不宜采用）

  刃壁带有斜度，漏料畅通，但由于刃壁与漏料孔用台肩过渡，因此凹模工作部分强度较差
  适用于材料厚度小于3mm的冲裁模

  凹模厚度即有效刃壁高度。刃壁带有斜度，冲件或废料不易滞留在刃孔内，因而刃壁磨损小，一次刃磨量少。α一般取5′～15′
  适用于凹模较薄的小型薄料冲裁模

  刃壁无斜度，刃磨后尺寸不变。凹模工作部分强度较好
  适用于精密冲裁模和把冲件或废料逆冲压方向推出的复合模

  刃壁无斜度，刃磨后刃口尺寸不变。但由于刃壁后端扩大，因此凹模工作部分强度较差
  适用于把冲件或废料逆冲压方向推出的形状简单、材料较薄的复合模。也适用于薄料冲裁模

  凹模厚度即有效刃壁高度，刃壁无斜度。刃磨后刃口尺寸不变
  适用于冲件或废料逆冲压力向推出的冲裁模

  凹模硬度较低，一般为40HRC左右，可借敲击调整模具间隙
  适用于软而薄的金属冲裁模和非金属冲裁模

凹模和凸模的镶拼结构
  主要用于大型冲模和刃口形状复杂以及个别部分容易损坏的小型冲模。镶块的分块要点如表1。
表1  镶块的分块要点
简        图
说         明

  减小镶块的接合面

  布置螺孔、销孔时，使镙钉接近刃口和接合面。销钉离刃口远些

  凹模角部应分块

  镶块分块线应在距离切点3～5mm的直线部分，只有在角部有四块同样90°的镶块拼起来同时磨削加工时才分在切点上

  凸模镶块和凹模镶块的分块线不应重合

  镶块分块要便于调整间隙
  对于中、小型镶拼模，镶块的固定可采用框套螺钉固定法，圆形镶拼模可采用框套热压法。
  对于大中型镶块的分段固定法如表2。
表2  大、中型镶块的分段固定法
结  构  简  图
特          点

  适用于冲裁料厚＜1.5mm

  适用于冲裁料厚为1.5～2mm

  适用于冲裁料厚＞2.5mm

常见的凸模固定形式
结    构    简    图
特       点

  凸模与固定板紧配合，上端带台肩，以防拉下。圆凸模大多用此种形式固定

  直通式凸模，上端开孔，插入圆销以承受卸料力

  用于断面不变的直通式凸模，端部回火后铆开

  凸模与固定板配合部分断面较大，可用螺钉紧固

  用环氧树脂浇注固定

  上模座横向开槽，与凸模紧配合，用于允许纵向稍有移动的凸模

  凸模以内孔螺纹直接紧固于压力机，用于中小型双动压力机

  用螺钉和圆销固定的凸模拼块，也可用于中型或大型的整体凸模

  负荷较轻的快换凸模，冲件厚度不超过3mm

冲裁模的结构形式与设计

    落料模
  落料模是沿封闭的轮廓将制件或工序件与板料分离的冲模。
  图1所示为冲制锁垫的落料模。该模具有导柱、导套导向，因而凸、凹模的定位精度及工作时的导向性都较好。导套内孔与导柱的配合要求为H6/h5。凸模断面细弱，为了增加强度和刚度，凸模上部放大。凸模与固定板紧配合，上端带台肩，以防拉下。凹模刃壁带有斜度，冲件不易滞留在刃孔内，同时减轻对刃壁的磨损，一次刃磨量较小。刃口尺寸随刃磨变化。凹模刃口的尺寸决定了落料尺寸。凸模和凹模间有刃口间隙。

  图1 落料模
1-模柄 2-垫板 3-凸模固定板 4-凸模 5-卸料板
  6-定位销 7-凹模 8-导柱 9-导套
  在条料进给方向及其侧面，装有定位销，在条料进给时确定冲裁位置。工件从凹模的落料孔中排出，条料由卸料板卸下，这种无导向弹压卸料板广泛用于薄材料和零件要求平整的落料、冲孔、复合模等模具上的卸料，弹压元件可用弹簧或硬橡胶板，卸料效果好，操作方便。

冲孔模
  冲孔模是在落料板材或成形冲件上，沿封闭的轮廓分离出废料得到带孔制件的冲模。
  1.冲单孔的冲孔模  其结构大致与落料模相同。冲孔模的凸模、凹模类似于落料模。但冲孔模所冲孔与工件外缘或工件原有孔的位置精度是由模具上的定位装置来决定的。常用的定位装置有定位销、定位板等。
  2.冲多孔的冲孔模  图1是印制板冲孔模，用于冲裁印制板小孔，孔径为φ1.3mm，材料为复铜箔环氧板，厚1.5mm。为得到较大的压料力，防止孔壁分层，上模采用六个矩形弹簧。导板材料为CrWMn，并淬硬至50～54HRC，凸模3采用弹簧钢丝，拉好外径后切断、打头，即可装入模具中使用。凸模与固定板动配合。下模为防止废料胀死，漏料孔扩大，工件孔距较近时，漏料孔可以相互开通。

  图1 印制板冲孔模
1-矩形弹簧 2-导板 3-凸模
 4-凸模固定板  5-凹模
  3.深孔冲模  当孔深化t/D（料厚/孔径）≥1，即孔径等于或小于料厚时，采用深孔冲模结构。图2是凸模导向元件在工作过程中的始末情况，该结构给凸模以可靠的导向。主要的特点是导向精度高，凸模全长导向以及在冲孔周围先对材料加压。

图2 凸模导向元件在工作行程中的始末情况
    a)冲孔开始  b)冲孔结束

压力中心

  一副冲模的压力中心就是指这副冲模各个冲压部分的冲压力的合力作用点。冲模的压力中心，应尽可能通过模具中心并与压力机滑块中心重合，以避免偏心载荷使模具歪斜，间隙不均，从而加速压力机和模具的导向部分及凸、凹模刃口的磨损。
  冲裁模压力中心计算的步骤和公式见表1。
表1  冲裁模压力中心计算的步骤和公式
简        图
计  算  步  骤
公        式

  1.按比例画出工件（即凸模剖面）的轮廓形状，如简图所示
  2.在其轮廓外（或内）任意处，作坐标轴X-X和Y-Y
  3.将工件轮廓线分成若干基本线段l1，l2，……l6。因冲裁力与冲裁线段l成正比例，因此可简化计算公式
  4.计算各基本线段的重心位置到Y-Y轴的距离x1，x2，……x6和到X-X轴的距离y1，y2，……y6
  5.计算压力中心到Y-Y轴的距离Xc和到X-X轴的距离Yc

冲裁级进模
  冲裁级进冲模是在条料的送料方向上，具有两个以上的工位，并在压力机一次行程中，在不同的工位上完成两道或两道以上的冲压工序的冲模。
  对孔边距较小的工件，采用复合模有困难，往往采取落料后冲孔，由两副模具来完成，如果采用级进模冲裁则可用一副模具来完成。
  为了保证冲裁零件形状间的相对位置精度，常采用定距侧刃和导正销定距的结构。
  1.定距侧刃（图1） 在条料的侧边冲切一定形状缺口，该缺口的长度等于步距，条料送进步距就以缺口定距。

图1 侧刃定距
1-落料凸模 2-冲孔凸模 3-侧刃
  2.导正销定距（图2） 导正销在冲裁中，先进入预冲的孔中，导正材料位置，保证孔与外形的相对位置，消除送料误差。

图2 导正销定距
1-落料凸模 2-导正销 3-冲孔凸模
  在图2中，冲裁时第一步送料用手按压始用挡料销抵住条料端头，定位后进行第一次冲制，冲孔凸模在条料上冲孔。第一次冲裁后缩回始用挡料销，以后冲压不再使用。第二步把条料向前送至模具上落料的位置，条料的端头抵住固定挡料钉初步定位，此时在第一步所冲的孔已位于落料的位置上，当第二次冲裁时，落料凸模下降，装于落料凸模工作端的导正销首先播进原先冲好的孔内，将条料导正到准确的位置，然后冲下一个带孔的工作，同时冲孔凸模又在条料上预冲好孔，以后各次动作均与第二次同。

  冲裁复合模
  冲裁复合模是只有一个工位，并在压力机的一次行程中，同时完成落料与冲孔两道冲压工序，见图1。

  图1 复合模
1-打棒 2-打板 3-冲孔凸模 4-落料凹模
 5-卸料板 6-凸凹模 7-推块 8-推杆
  凸凹模既是落料凸模又是冲孔凹模，因此能保证冲件内外形之间的形状位置。

  压料装置

  在单动压力机上常用的拉深模压料装置见表1。
表1  拉深模的压料装置
结  构  简  图
特          点

  用于单动压力机的首次拉深模。由弹顶器或气垫等提供压料力，故压料力较大

  用于单动压力机的后道拉深工序的压料装置，压料接触面积较小，为限制压料力，采用限位柱

定位装置及导料装置
表1  定位装置
结  构  简  图
特          点

  用定位板沿冲件外形定位

  用固定式或弹顶活动定位销沿冲件外形定位
  表2  导料装置
结  构  简  图
特          点

  应用最广的导料板导料，主要用于落料模

  带侧压装置的导料装置，使条料紧靠导料板

  带侧刃的导料装置
表3  切边后条料与导料板间空隙    （mm）
条料厚度
≤1.2
＞1.2～2
＞2～3
空    隙
0.05
0.075
0.10
表4  条料与导料板间空隙    (mm)
无  侧  压  装  置
有 侧 压 装 置
条料厚度
条        料        宽        度
≤100
＞100～200
＞200～300
≤100
＞100
≤1
0.5
0.5
1
5
8
＞1～5
0.8
1
1
5
8

导正销
    导正销导正材料位置的方式有两种，即利用冲件孔直接导正及利用条料上另外设置的工艺孔间接导正。导正销的结构形式见表1。导正销和孔间的空隙见表2。导正销工作高度见表3。
表1  导正销的结构形式
结  构  简  图
特          点

  一般适用于＜φ5mm孔的导正。采用弹簧压住导正销，在送料不正常的情况下可避免损坏导正销和模具

  一般适用于φ5～φ8mm孔的导正。导正销与刃口的相对位置，可借调整垫圈进行调整

  以长螺母固定的带台肩导正销，装拆方便，模具刃磨后导正销不须进行调整。适用于导正φ8～φ18mm的孔

  用于＞φ14mm孔的导正

  压入式导正销，仅用于简单结构和少量生产的模具上

  适用于安装在下模上对条料上工艺孔或工件孔的导正
表2  导正销和孔间的空隙（双向）    (mm)
精    度
冲件料厚
被  导  正  的  孔  径
≤6
＞6～10
＞10～30
＞30～50
一般精度
≤1.5
0.04
0.06
0.07
0.08
＞1.5～3
0.05
0.07
0.08
0.09
＞3～5
0.06
0.08
0.09
0.10
较    高    精    度
0.025
0.03
0.04
0.05
特    高    精    度
0.003～0.005
0.006
表3  导正销工作高度  (mm)
冲件料厚
被    导    正    的    孔    径
≤10
＞10～25
＞25～50
≤1.5
1
1.2
1.5
＞1.5～3
1～1.8
1.2～2.4
1.5～3
＞3～5
1.8～2.5
2.4～3
3～4

常见的卸料板结构形式
结  构  简  图
特          点

  无导向弹压卸料板，广泛应用于薄材料和冲件要求平整的落料、冲孔、复合模等模具上的卸料。卸料效果好、操作方便。弹压元件可用弹簧或硬橡胶板，一般以使用弹簧较好

  平板式固定卸料板，结构比弹压卸料板更简单，一般适用于冲制较厚的各种板材，若冲件平整度要求不高，也可冲制≥0.5～0.8mm的各种板材

  半固定式卸料板，一般适用于较厚材料的冲件冲孔模。由于加大凹模与卸料板之间的空间，冲制后的冲件可利用压力机的倾斜或安装推件装置使冲件脱离模具，同时操作也较方便，由于卸料板是半固定式，因此凸模高度尺寸也可相应减少

  弹压式导板。导板由独立的小导柱导向，用于薄料冲压。导板不仅有卸料功能，更重要的是对凸模导向保护，因而提高了模具的精度和寿命
  当冲件材料厚度＞0.8～3mm时，导板孔与凸模配合为H7/h6

冲裁模与压力机的关系
  为了合理设计模具和正确选用压力机，就必需进行冲裁力计算。选择压力机吨位时，应将冲裁力乘以安全系数，其值一般取1.3。
  冲模与压力机的闭合高度也有一定的配合关系，即
       (Hmax-h1)-5≥h≥(Hmin-h1)+10   (mm)
式中  Hmax——压力机的最大闭合高度 (mm)；
      Hmin——压力机的最小闭合高度 (mm)；
        h1——压力机垫板厚度(mm)；
         h——模具的闭合高度(mm)。

冲裁模结构设计注意事项
因       素
注        意       事       项
排    样
  冲裁件的排样（参见第4篇第4章）
模具结构
  为何采用单工序冲裁模而不用复合模或级进模
  模具结构是否与冲件批量相适应
模架尺寸
  模架的平面尺寸，不仅与模块平面尺寸相适应，还应与压力机台面或垫板开孔大小相适应。用增加或除去垫板的办法使压力机容纳模具时，注意压力机台面（垫板）开孔的改变
送料方向
  送料方向（横送、直送）要与选用的压力机相适应
冲 裁 力
  冲裁力计算及减力措施参见第4篇第4章
操作安全
  冲孔模应考虑放入和取出工件方便安全
防止失误
  冲孔模的定位，宜防止落料平坯正反面都能放入
凸模强度
  多凸模的冲孔模，邻近大凸模的细小凸模，应比大凸模在长度上短一冲件料厚，若做成相同长度则容易折断
防止侧向力
  单面冲裁的模具，应在结构上采取措施，使凸模和凹模的侧向力相互平衡，不宜让模架的导柱导套受侧向力
限 位 块
  为便于校模和存放，模具安装闭合高度限位块，模具工作时限位块不应受压

弯曲模的结构形式与设计

弯曲件的工序安排
  对弯曲件安排弯曲工序时，应仔细分析弯曲件的具体形状、精度和材料性能。特点小的工件，尽可能采用一次弯曲成形的复杂弯曲模，这样有利于定位和操作。当弯曲件本身带有单面几何形状，在模具结构上采用成对弯曲，这样既改善模具的受力状态，又可防止弯曲毛料的滑移（表1）。
表1  弯曲件的工序安排
分      类
简                     图
二道弯曲工序

三道弯曲工序

对 称 弯 曲

弯曲模结构形式
  弯曲模结构有简易弯曲模，斜楔弯曲模，滚轮弯曲模，精弯模等。
  1.简易弯曲模（表1）
表1 简易弯曲模
分       类
简           图
特        点
V形弯曲模

  供弯制各种单角或双角弯曲件用
L形弯曲模及U形弯曲模

  L形弯曲模一般倾斜角取5°～8°
    U形模的凸、凹模和顶板的工作面水平放置，左右对称
  2.斜楔弯曲模  适用于弯曲零件的弯角小于90°，图2是示例。先由凸模下降，坯料弯曲成90°，然后斜楔推动活动凹模（滑块）弯曲零件。

图2  斜楔弯曲模
1-凸模  2-斜楔
  3.滚轮弯曲模  图3示滚轮式弯曲模，使零件在弯曲过程中具有良好的变形条件，从而得到形状正确的零件。

图3  滚轮式弯曲模
1-滚轮

弯曲模结构设计注意事项
因      素
注        意        事        项
模具结构的复杂程度
  模具结构是否与冲件批量相适应
模     架
  对称模具的模架要明显不对称，以防止上、下模装错位置
对称弯曲件
  对称弯曲件的凸模圆角和凹模圆角应分别作成两侧相等
  小型的一侧弯曲件，有时可用同时弯两件变成对称弯曲，以防止冲件滑动，冲件在弯后切开
毛 坯 位 置
  落料断面带毛刺的一侧，应位于弯曲内侧
弯曲件卸下
  U形弯曲件校正力大时，也会贴住凸模，需要卸料装置
校正弯曲
  校正力集中在弯曲件圆角处，效果更好，为此对于带顶板的U形弯曲模，其凹模内侧近底部处应做出圆弧，圆弧尺寸与弯曲件相适应
安全操作
  放入和取出工件，必须方便、安全
便于修模
  弹性材料的回弹只能通过试模得到准确数值，因而模具结构要使凸（凹）模便于拆卸、便于修改
提高弯曲件的精度
  提高弯曲件精度的工艺措施有减少回弹、防止裂纹以及克服弯曲件偏移

弯曲凸、凹模圆角半径与凹模深度
  1.凸模圆角半径  一般情况下，凸模圆角半径取等于或略小于工件内侧的圆角半径R，对于工件圆角半径较大（R/t＞10），而且精度较高时，则应进行回弹计算。
  2.凹模进口圆角半径  当凹模进口圆角半径过小时，弯矩的力臂减小，坯料沿凹模圆角滑进时的阻力增大，从而增加弯曲力，并使毛坯表面擦伤。在生产中，可按材料厚度，决定凹模圆角半径（表1）。
表1 凹模进口圆角半径RA    （mm）
材 料 厚 度 t
RA
≤2
（3～6）t
＞2～4
（2～3）t
＞4
2t
  3.凹模深度  凹模深度查表2。凹模深度过小，毛坯两边自由部分太多，弯曲件回弹大，不平直。但凹模深度增大，消耗模具钢材多，且需要压力机有较大的工作行程。
表2 凹模深度l    （mm）

边    长 L
材        料        厚        度    t
～0.5
0.5～2.0
2.0～4.0
4.0～7.0
10
6
10
10

20
8
12
15
20
35
12
15
20
25
50
15
20
25
30
75
20
25
30
35
100

30
35
40
150

35
40
50
200

45
55
65

拉深模的结构形式与设计

拉深模的结构形式与设计
  拉深模是把坯料拉压成空心体，或者把空心体拉压成外形更小而板厚没有明显变化的空心体的冲模。
拉深模结构形式
  1.第一次拉深工序的模具（表1）
  2.后续拉深工序的模具（表2）
表1第一次拉深工序的模具
分  类
简单拉深模
落料拉深复合模
双动压力机用拉深模
简  图

1-凸模 2-压料圈 3-推件板
4-凹模

1-拉深凸模 2-凸凹模
3-推件板 4-落料凹模

1-顶棒 2-拉延筋 3、4-导板
5-凸模固定座 6-凸模 7-出气管
8-压料圈 9-凹模
10-凹模座
特  点
  凸模装于下模，坯料由压料圈定位，推料板推下拉深件
  首先落料出拉深坯料，再由拉深凸模和凸凹模将坯料拉深
  根据拉深工艺使用双动压力机。凸模通过固定座安装在双动压力机的内滑块上，压料圈安装在双动压力机的外滑块上，凹模安装在双动压力机的下台面上，凸模与压料圈之间有导板导向
表2 后续拉深工序的模具
分      类
简         图
特      点
在单动压力机上的拉深模

1-定位圈
  定位圈使工序件定位。而该定位圈又是压料圈
在双动压力机上的拉深模

1-压料圈 2-凹模 3-凸模
  压料圈将坯料压紧，凸模下降进行拉深
  3.反拉深模  将工序件按前工序相反方向进行拉深，称为反拉深。反拉深把工序件内壁外翻，工序件与凹模接触面大，材料流动阻力也大，因而可不用压料圈。图1是反拉深示例。图2示反拉深模，凹模的外径小于工序件的内径，因此反拉深的拉深系数不能太大，太大则凹模壁厚过薄，强度不足。

图1 反拉深示例

图2 反拉深模
1-凹模
  4.变薄拉深模  变薄拉深与一般拉深不同，变薄拉深时工件直径变化很小，工件底部厚度基本上没有变化，但是工件侧面壁厚在拉深中加以变薄，工件高度相应增加。变薄拉深凹模的形式见表3。变薄拉深凸模的形式见表4。
  图3示变薄拉深模，凸模下冲时，经过凹模（两件），对坯件进行二次变薄拉深，凸模上升时，卸料圈拼块把拉深件从凸模上卸下。
表3 变薄拉深凹模的形式
简         图
参             数
凹模的锥角
工 作 带 高 度

α=7°～10°
α1=2α
D=10～20mm时
h=1mm
D=20～30mm时
h=1.5～2mm
表4 变薄拉深凸模的形式
简           图
参             数

β=1°，L＞工件长度（加上修边留量）

图3 变薄拉深模
1-凸模 2-定位圈 3、4-凹模 5-卸料圈拼块

拉深模间隙、圆角半径与压料筋
  1.拉深模间隙  拉深模凸、凹模间隙过小时，使拉深力增大，从而使材料内应力增大，甚至在拉深时可能产生拉深件破裂。但当间隙过大时，在壁部易产生皱纹。
  拉深模在确定其凸、凹模间隙的方向时，主要应正确选定最后一次拉深的间隙方向，在中间拉深工序中，间隙的方向是任意的。而最后一次拉深的间隙方向应按下列原则确定：
  当拉深件要求外形尺寸正确时，间隙应由缩小凸模取得 ，当拉深件要求内形尺寸正确时，间隙应由扩大凹模取得。
  矩形件拉深时，由于材料在拐角部分变厚较多，拐角部分的间隙应较直边部分间隙大0.1t(t——拉深件材料厚度)。
  拉深时，凸模与凹模间每侧的间隙Z/2可按下式计算：

式中  tmax——材料的最大厚度（mm）；
         K——系数，见表1；
         t——材料的公称厚度（mm）。
表1 拉深模间隙系数K
材料厚度t (mm)
一     般    精    度
较精密拉深
精密拉深
一次拉深
多次拉深
＜0.4
0.07～0.09
0.08～0.10
0.04～0.05
0～0.04
≥0.4～1.2
0.08～0.10
0.10～0.14
0.05～0.06
≥1.2～3
0.10～0.12
0.14～0.16
0.07～0.09
≥3
0.12～0.14
0.16～0.20
0.08～0.10
注：1.对于强度高的材料，K取较小值。
    2.精度要求高的拉深件，建议最后一道采用拉深系数m=0.9～0.95的整形拉深。
  2.圆角半径  凸模圆角半径增大，可减低拉深系数极限值，应该避免小的圆角半径。过小的圆角半径显然将拉加拉应力，使得危险剖面处材料发生很大的变薄，在后续拉深工序中，该变薄部分将转移到侧壁上，同时承受切向压缩，因而导致形成具有小折痕的明显的环形圈。
  凹模圆角半径对拉深力和变形情况有明显的影响。增大凹模圆角半径，不仅降低了拉深力，而且由于危险剖面的应力数值降低，增加了在一次拉深中可能的拉深深度，亦即可以减低拉深系数的极限值。但过大的圆角半径，将会减少毛坯在压料圈下的面积，因而当毛料外缘离开压料圈的平面部分后，可能导致发生皱折。
  多道拉深的凸模圆角半径，第一道可取与凹模半径相同的数值，以后各道可取工件直径减小值的一半。末道拉深凸模的圆角半径值，决定于工件要求，如果工件要求的圆角半径小时，需增加整形模，整小圆角。
  拉深凹模的圆角半径

式中  d0——坯料直径或上一次拉深件直径（mm）；
       d——本次拉深件直径（mm）；
       t——材料厚度（mm）。
  3.压料筋  复杂曲面零件拉深时，为控制坯料的流动，根据拉深件的需要增加或减少压料面上各部位的进料阻力，需要在模具上设置压料筋。

拉深模结构设计注意事项
因     素
注      意      事      项
拉深件高度
  拉深中间工序的高度不能算得很准，故模具结构要考虑安全“留量”，以便工件稍高时仍能适应
气     孔
  拉深模应有气孔，以便卸下工件
限位装置
  弹性压边圈要有限位装置，防止被压材料过分变薄
控制材料流动
  对于矩形或异形拉深件，可利用不等的凹模圆角、设置拉深筋等方法控制材料流动以达到拉深件质量要求

成形模的结构形式与设计

成形模的结构形式
  成形模的种类很多，主要有翻孔模、翻边模、胀形模、起伏成型模、压印模、缩口模等。
  图1为翻孔模。工序件有预冲孔，凸模上端直径与预冲孔定位，凹模下行将工序件压在压料板上，压料力可由模具下部的弹顶器通过顶杆传递到压料板。由于翻边时工序件处于平整状态，因此工件质量好。
  图2为面板翻边模、凸模、凹模、凸凹模对工序件进行内外翻边，生产效率提高。
  图3为胀形模。

图1 翻孔模
1-凹模 2-凸模

图2 面板翻边模
a)冲件 b)模具
1-限位套 2-凸凹模 3-弹簧 4-活动挡料装置
5-卸料板 6-凹模 7-空心垫板 8-凸模固定板 9-推杆
10、13-推板 11-垫块 12-凸模 14-凸凹模

图3 胀形模
a)工序件 b)成品 c)模具
1-凸模 2、3-凹模
  凸模材料为聚氨酯橡胶，有一定的弹性、强度和寿命，适宜制造各种成形模零件。由于工件的形状要求，凹模分成上下两半，以便取出，凸模则制成相似工件的形状，略小于工序件内径。
  图4示灯罩缩口模。模芯保证缩口尺寸，在缩口前，工件被由斜楔推动的下模夹紧，上模下降进行缩口。

图4 灯罩缩口模
1-模芯 2-斜楔 3、4-下模 5-上模
  图5示百页窗成形模具，凸模的一边刃口将材料切开，而凸模的其余成形部分将材料作拉伸变形。

图5 百页窗成形模

成形模结构设计要点
  成形模中最为常用的是翻孔模。表1示翻孔凸模和凹模结构要点。
表1 翻孔凸模和凹模结构要点
类        别
要                点
无预孔的穿刺翻孔模
  为增加翻孔高度，采用无预孔的穿刺翻孔模。凸模端部取60°锥形，凸模孔带台肩，以控制凸缘高度，避免直孔引起的边缘不齐
有预孔的翻孔模
  1.抛物线形的翻孔凸模，有光滑圆弧过渡，翻孔质量良好
  2.翻孔凸模端部直径先进入预孔，导正工序件位置，然后翻孔
  3.带整形台肩的翻孔凸模，适宜于凸缘高度不高的翻孔，其特点是在行程终了时，工件圆弧部分受到整形
  表2 压印模、压花纹模结构要点
类        别
要               点
压印模
  压印模大多数采用封闭式型腔，以免金属被挤到模具型腔的外面，对于比较大的工件或形状特殊需事后切边的工件，则采用敞开的型腔
压花纹模
  压花纹深度h≤(0.3～0.4)t，则用光面凹模，如h＞0.4t时，需在凹模上按凸模作相应的凹槽，其宽度比凸模的凸出部大，深度则比较小些

多工序级进冲模的零部件设计

模  架
    为吸收在高速冲压时产生的强烈振动，模架的上、下模座采用较厚的45钢，机加工后进行人工时效处理消除内应力。采用二组或四组滚动式导向装置（按模座面积相应选择）。滚珠与导柱、导套间的过盈量为0.02mm。对特别精密、高寿命的模具应用如图1的新型滚柱导柱导套。新型滚柱外形由三段圆弧组成，中间一段圆弧与导柱外圆配合，两端圆弧与导套配合，能长期保持精度。

图1  新型滚柱导柱导套
1-滚柱保持架  2-外接触部分 3-内接触部分
4-导套  5-导柱

顶料装置
    顶料装置保证条料的顺利送进，不会卡入凹模。
  图1a，b示顶料装置，图c，d为具有导向功能的顶料导向装置。

图1  顶料装置
a)顶料销直接顶料  b)顶料销不直接接触料
c)顶料销直接顶料导料  d)顶料销间接顶料导料

安全装置
    在高速冲床上使用的多工位级进冲模都需设有安全装置。其常用结构如图1。送料有异常时，探测销不能伸入探测孔，被迫上行从而使横杆横向移动至触动微动开关，压力机自动停车，避免机床与模具的损坏。

图12  安全装置
1-探测销  2-横杆  3-微动开关

卸料装置
       卸料装置由卸料板本体，导板、卸料弹性元件，卸料螺钉组成。
  图1在卸料板上设置导向装置以保证卸料板的位置精度。
  导板的型孔对凸模起导向保护，径向配合间隙0.005～0.02mm（根据冲裁间隙的大小）。为方便卸料弹簧的安装调整，采用图2结构。
  用套管和内六角螺钉的组合以代替卸料螺钉，更有利于制造和使用。
  用浇注耐磨的专用环氧塑料于导板内孔，从而简便的达到导板内孔与凸模的精确配合导向，已在多工序级进冲模上成熟的应用（图3）。

图1  在卸料板上设置小导柱或小导套
a)小导套  b)小导柱
1-小导柱  2-小导套  3-卸料板

图2  卸料弹簧的安装
1-弹簧  2-卸料销

图3  用环氧浇注的导向卸料板

凸模、凹模

  a.凸模  多工序级进冲模的前段工位是采用凸模分解冲裁。用压板紧固凸模，装卸方便。为保护细小凸模采用如图1的结构。
  对于变形力较小的成形凸模直接装在弹压卸料板上，便于修磨其他冲裁凸模。
  b.凹模  一般多工序级进冲模的凹模如表1所示的三大类型。

图1  小凸模结构
表1  凹模类型
分    类
特                  点
排  列  式
  以每一工位作为一个整体单工序模排列为级进模
整  体  式
  在整体凹模内，将加工部分以工位为单元分开
磨削拼合式
  适用于精密冲件，对于强度薄弱的凹模拼块，在凹模底面增加淬硬垫块

倒冲机构
  倒冲机构是利用压力机（机床）的向下行程使工作凸模向上运动。主要用于冲件在上、下二个方向均需成形的情况，例如向上翻边、向上弯曲。
  图1是倒冲机构工作图，半圆形杠杆旋转推动凸模向上，半圆形杠杆复位依靠拉簧。

图1  倒冲机构
1-弹簧  2-顶件器  3-限位块  4-凹模  5-凸模
6-半圆形杠杆  7-拉簧

导正销脱料装置
    多工位级进冲模的导正孔一般都在第一工位冲出。当条料宽度尺寸较大时，多用双排定位。由于导正销数量多，导正销与导正孔之间的空隙小，因此必须考虑导正销的脱料，图1示导正销脱料弹顶器。

图1  导正销脱料弹顶器
1-脱料套  2-导正销

防粘结构
  为防止废料粘住凸模端面带出凹模，用压缩空气通过气孔吹落冲件、用真空泵从凹模下面吸引，也可用推杆从凸模内部将件推出（图1）。

图1  装有推杆的凸模
1-推杆  2-弹簧  3-螺塞

第一工位挡料结构
    多工位级进冲模的第一工位挡料结构有其特色，即能设置在任意需要的地点推出挡料销。在图1中的主要零件是挡料销和滑板。不需限位时，挡料销低于下模平面，需要时可推动滑板，通过前端斜面，使挡料销伸出下模平面实现挡料。

图1  第一工位挡料结构
1-下模  2-挡料销  3-滑板

斜楔滑块装置
  斜楔滑块装置（图1）的主要作用是把压力机的垂直向下运动，通过斜楔驱动器使装在模具上的滑块产生水平方向的运动，形成级进模的浮动抽芯部件、横向冲孔部件、弯曲成形部件，或冲件出件部件。

图1  斜楔滑块装置
a)单动式    b)双动式
  斜楔驱动器的驱动角一般是与垂线成40°～50°。
  单动式斜楔驱动滑块，由弹簧使滑块复位。其缺点是弹簧失效，会造成机构失灵。
  双动式斜楔一般用于冲件成形后，凸凹模之间具有一定的卡住力及要求滑块往返位置正确的模具。缺点是斜楔较长。

弯曲模的间隙调整装置
    图1为弯曲模的间隙调整装置。在下模上开有长方形孔，其一端带有6°斜度。调整块安装在长方形孔内，相应的面也有6°斜度。调正杆头部是一个偏心圆柱体。调正杆旋转，偏心圆柱体带动调整块上、下滑动，由于有6°斜度，造成间隙变化，调整后用螺母锁紧调正杆。

图1  弯曲模的间接调整装置
1-下模  2-调整块  3-调整杆

凸模高度调整结构
    图1为凸模高度调整结构。凸模的上端面，与滑块接触。滑块右端开有T形槽，容纳螺钉的头部。转动螺钉，则滑块随之移动。由于滑块与上模座以斜面相互接触，而凸模在固定板内是滑动配合，因之凸模在合模方向的位置得以调整，调整后用螺母紧定。

图1  凸模高度调整结构
1-固定板  2-滑块  3-凸模  4-上模座
5-螺钉  6-螺母
