织里凯旋路北端污水截流工程施工组织.doc

织里凯旋路北端污水截流工程、6＃泵站压力出水管道工程、大将路污水截流工程 技术标

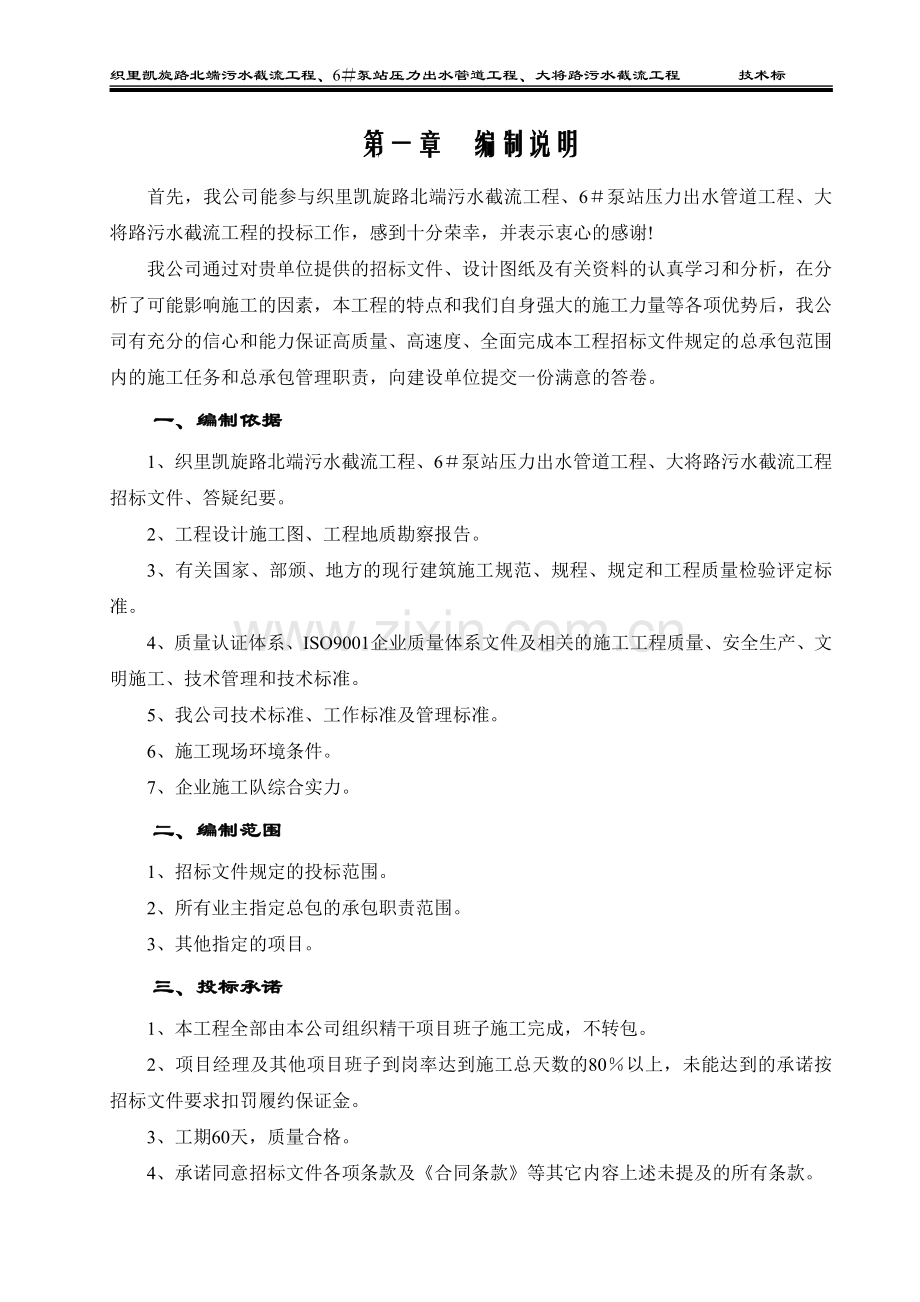

第一章 编制说明
首先，我公司能参与织里凯旋路北端污水截流工程、6＃泵站压力出水管道工程、大将路污水截流工程的投标工作，感到十分荣幸，并表示衷心的感谢!
我公司通过对贵单位提供的招标文件、设计图纸及有关资料的认真学习和分析，在分析了可能影响施工的因素，本工程的特点和我们自身强大的施工力量等各项优势后，我公司有充分的信心和能力保证高质量、高速度、全面完成本工程招标文件规定的总承包范围内的施工任务和总承包管理职责，向建设单位提交一份满意的答卷。
一、编制依据
1、织里凯旋路北端污水截流工程、6＃泵站压力出水管道工程、大将路污水截流工程 招标文件、答疑纪要。
2、工程设计施工图、工程地质勘察报告。
3、有关国家、部颁、地方的现行建筑施工规范、规程、规定和工程质量检验评定标准。
4、质量认证体系、ISO9001企业质量体系文件及相关的施工工程质量、安全生产、文明施工、技术管理和技术标准。
5、我公司技术标准、工作标准及管理标准。
6、施工现场环境条件。
7、企业施工队综合实力。
二、编制范围
1、招标文件规定的投标范围。
2、所有业主指定总包的承包职责范围。
3、其他指定的项目。
三、投标承诺
1、本工程全部由本公司组织精干项目班子施工完成，不转包。
2、项目经理及其他项目班子到岗率达到施工总天数的80％以上，未能达到的承诺按招标文件要求扣罚履约保证金。
3、工期60天，质量合格。
4、承诺同意招标文件各项条款及《合同条款》等其它内容上述未提及的所有条款。
第二章 工程概况
一、工程综合说明
1、工程名称：织里凯旋路北端污水截流工程、6＃泵站压力出水管道工程、大将路污水截流工程
2、建设地点：织里镇
3、建设单位：湖州织里城市建设发展有限公司
4、设计单位：湖州市城市规划设计研究院市政设计所
二、投标范围及工作内容
织里凯旋路北端污水截流工程、6＃泵站压力出水管道工程、大将路污水截流工程的排水管道的开挖、铺设、检查进的砌筑。
1、 旋路北端污水截流工程布置在人民东路、人民路上，采用HDPE缠绕管，热熔焊接，管径为DN400～600，管基基础为碎石基础。
2、6＃泵站压力出水管道工程采用PE-80实壁管，管道内压等级0.6MPA，热熔焊接。管基为碎石基础。水压试验压力不小于0.8MPA。
3、大将路污水截流工程W1与W2之间采用Pe管De500过河牵引施工；其他De500～600污水管采用HDPE缠绕管，d800采用钢筋混凝土管。HDPE管采用碎石基础，钢筋混凝土管采用C20素混凝土管。
4、管材DN800采用自应力钢筋砼管。污水管过河段采用牵引管，管材为DN500，HDPE缠绕管环刚度≥10KN/㎡。
5、沟槽回填：埋地UPVC加筋管回填：管道两侧至顶管40cm以下范围内回填粗砂，在往上回填良质土。管底至管顶范围内回填的压实度不应小于90％，管顶以上50cm范围内不应小于85％，其他部位不应小于95％，道路路基范围内的回填土压实度应符合道路回填要求。沟槽应分层对称回填、夯实，每层回填高度应不小于20cm，在管顶以上40cm范围内不得用夯实机夯实。钢筋砼管回填：回填土的密实度，管子两侧不得低于90%,沟槽应分层对称回填、夯实，在管顶以上50cm范围内不低于85％，管顶50cm以上按路基要求回填。
6、检查井：检查井分为φ1000砖砌圆形流槽检查井和φ1000砖砌圆形沉泥检查井不两种。沉泥检查井基本与一般检查井一样，仅存在落底深度为400mm。检查井除落底井处均需作流槽，流槽与井墙砼实砌筑，表面抹20㎜厚1：2水泥砂浆。检查井底板均选用C20钢筋砼底板，并与主干管的第一节管子基础浇注成整体。砖砌检查井用M10水泥砂浆砌筑Mu10砖砌筑。检查井配用Q700混凝土预制盖板井盖板。
7、排水管道竣工闭水试验：排水管按《市政排水灌渠工程质量检验评定标准CJJ3-90》及《给排水管道工程施工及验收规范GB50268-97》实行，雨污水均作闭水试验，合格或方能开通使用。
8、管道在安装合格后进行水压试验，水压试验按照《给水排水管道工程施工及验收规范》（GB50268－97）进行，本工程试验压力为0..8Mpa，水压试验时试压段长度控制在每段1km以内。
第三章 施工部署
我公司本着以保证质量的前提下加快施工进度，确保按期完成工程，充分依靠和运用公司多年在大型市政道路、管道施工中积累的成功经验，选择优化合理的施工方案，并充分发挥工程技术人员和施工管理人员的聪明才智，建立完善的质量保证体系，贯彻质量标准，高速优质地完成本工程的建设任务。
总体工程分为织里凯旋路北端污水截流工程、6＃泵站压力出水管道工程、大将路污水截流工程等，在总体布置上要考虑以下几个问题：
一、施工部署指导思想
本工程在工期安排、质量措施、人员设备投入等诸多方面都要认真考虑，稍有不慎，将会带来很大影响，我们必须给予高度重视。
1、在制订施工进度计划时，必须考虑不利因素的影响，实事求是地给予调整，同时在方案制订时必须考虑这些不利因素，以科学的态度认真提出解决措施，在确保质量前提下，保证工期，制订出切实可行方案。
2、要紧紧抓住工程质量的关键，切实提出质量控制的关键要素以及保证质量的具体措施，“质量是生命”要贯彻整个施工过程。
根据设计关键工序的要求，拟对以下分项工程的质量问题，进行重点控制。
①全线路基处理：清表土、沉降位移观测、路基换填。
②管道、道路施工中的标高、中心线控制。
③给排水管道施工，要切实采取安全技术措施，制订方案，搞试验段，取得经验后再进行全面施工。确保管道安装、接口、闭水的质量。
3、本施工组织设计所列的进度计划，质量控制等大纲，进场后要适时进行调整，在大计划的原则下，制订更详尽的周、旬、月计划，以指导具体施工及安排机械、物资、人员，做到计划周密统筹安排。
4、临时设施的布置应合理有序，满足现场需要，并考虑当地的实际情况及环保要求，真正做到文明安全，整洁有序，确保文明工地。
5、在准备工作基本就绪后，应立即组织机械，人力进行施工便道的铺设工作，以满足材料设备进场的需要，施工便道应避开拟建工程的位置，以免影响正常施工，同时要考虑将作为今后路基的回填的部份，所以便道应作为路基基层的部份要求，进行认真处理，做到一步到位，避免重复。
6、严格按市政施工规程及验收规范进行施工，每道工序必须认真进行检测，符合标准后，才进入下道工序施工，避免返工，因为时间对我们而言非常重要，各级管理人员密切配合监理工程师的工作。
7、注意各工序衔接的紧密性，现场工程师应当承担起承上启下的责任，合理调配机械设备、物资、人力，环环相扣，争分夺秒的进行工作，任何工序脱节，将危及整个工程进度计划，因此本公司将派出有着丰富经验的工程师、技术员把握全局，担当重任。
8、安全生产至关重要，在拟定施工方案时要详尽制定措施，对下列部位施工要严加防范。排水管道开挖，必须制订专项安全技术措施。
9、采用新工艺、新技术、新材料，加快施工进度，确保工程质量与安全。
二、施工部署
1、工前部署
（1）、做好施工准备工作，在接到建设单位的开工通知后三天内动工。
（2）、安排施工用机械设备进场，落实施工班组等问题。
（3）、办妥各项有关施工证件手续，按当地有关规定、条例做到有准备开工，按规范施工。
（4）、计划主材来源，对地方材料、半成品等材料经业主同意后签订供料合同。
（5）、按照平面布置图，拟将本工程一次性定位放样。建立测量控制网，以便在道路桥梁施工过程中准确控制位置及标高。
2、施工阶段部署
（1）、整体施工中合理的进行流水作业，施工各阶段劳动力安排相对均衡，各班组分工明确，搭接紧密，在保证质量和工期的前提下，做到成本的最优化。
（2）、本工程由于具有综合性的特点。为了便于组织分工负责，分类抓好工程进度和安全生产，在整个施工过程中实行交叉施工作业。
（3）、施工总体安排
施工总体安排在组织管理方面：公司设工程建设指挥部；施工现场设项目经理部，项目经理部下设三个专业工程处即：机械工程处、安管工程处、砌筑工程工程处。控制住关键工程，大力抓好工程施工进度，确保工程按期优质完工。
工程施工在机械设备上配备充足，进行机械化施工。
及时做好各种材料供应工作，保证工程正常施工。
施工准备阶段与业主和当地有关部门积极配合，力争在最短的时间内，完成征地工作，为各项目工程处开工创造条件。
三、施工总体流程
施工准备
定位放线
沟槽开挖
竣工验收
排水管道安装
检查井砌筑
闭水试验
水压试验
沟槽回填

四、施工协调
（一）、与设计单位间的工作协调
1、我们及时与设计取得联系，进一步了解设计意图及要求，提出我们的施工实施方案。向设计单位提交的施工方案时包括在施工中可能出现的各种情况，协助设计单位完善施工图设计。
2、要求设计单位督促施工质量和施工方法，及时解决在施工中碰到的因设计问题出现的施工矛盾和施工难题，并要求设计方、发包方、监理方，进行基坑验收、分项分部验收、中间结构验收和竣工验收等。
3、进行图纸设计交底，介绍本工程的设计意图和要求，解决在图纸会审时提出的各项问题和矛盾，逐步更改和完善施工图纸，及时签发施工更改联系单、施工更改图纸及有关相应的更改技术资料。
4、协调专业性施工单位在施工中需与设计单位协商解决的难题，会同设计单位解决诸如因多管道并列、交错等原因引起的标高、几何尺寸的平衡协调工作。
（二）、与监理工程师的工作协调
1、在施工全过程中，严格按照经发包方及监理工程师批准的“施工计划”、“施工组织设计”进行对施工工程的质量管理。在施工班组“自检”和项目部专检的基础上，接受监理工程师的验收和检查，并按照监理工程师的要求，予以及时、认真整改。
2、贯彻我公司已建立的质量控制、检查、管理制度，并按此对各分项分部工程予以控制，确保产品质量达到优良。我公司对整个产品的质量负有最终责任，任何专业施工班组的工作失职、失误均视我公司的工作失误，因而杜绝现场施工所有工种不服从监理工程师监督工作的不正常现象发生，使监理工程师的一切指令得到全面执行。
3、所有进入施工现场使用的成品、半成品、设备、材料、器具，均主动向监理工程师提交产品合格证书或质量保证书，并应按规定使用前需进行物理化学试验检测的材料，主动递交检测结果报告。
4、会同监理工程师审查做好各分项分部、隐蔽、中间结构、竣工工程的验收工作，及时提交对各项工程验收有关的技术资料和软件资料，做好各项验收记录交监理工程师审查签字存档备案，并及时整改监理工程师在工程和资料验收中提出的问题和错误。
5、按分项分部工序检验的质量，严格执行“上道工序不合格，下道工序不施工”的准则，使监理工程师能顺利开展工作，对可能出现的工作意见不一致的情况，遵循“先执行监理工程师指导后予以磋商统一”的原则，在现场的工程质量管理中，维护好监理工程师的权威性。
（三）、与建设单位的工作协调
1、开工前及时与建设单位联系，主动提出有关工程政策处理问题存在的原因，并及时帮助建设单位协调工程沿线的关系，使得尽快完善周边施工环境。
2、及时向建设单位提出合理化建议，尊重建设单位一切切实可行的方案，积极配合建设单位的日常工作和质量安全检查。
（四）、对工程处和施工队的协调
1、按总进度制定的控制节点，组织协调工作会议，检查计划实施情况，制订修订和调整工作计划。
2、项目部按期召开生产会议，协调各工程处各施工队在施工中碰到的问题，合理安排生产。
（五）、协调方式
1、按总进度计划制订出节点部位控制计划，组织协调工作会议，检查本节点的实施情况，制定修改、调整下一个节点的实施要求。
2、保持与设计、监理、发包方、质监等单位的经常联系，项目部定期或不定期地负责主持施工协调会和施工例会。
3、定期不定期地组织设计、监理、发包方对工程节点的进度、总计划进度、工程质量、现场标准化、安全生产、计量状况、工程技术资料、原材料及设备等的检查，并制定必要的奖罚制度和措施、奖优罚劣。
4、以项目部为主及时向发包方、设计、监理反映工程进度情况和需要解决的问题，使有关各方了解工程的进行情况，以便及时解决施工中出现的困难和问题。

第四章 施工现场平面布置
一、施工现场总体布置构思
（一）、现场条件
进场道路已通至施工现场，施工用电源已接通至现场。
（二）、布置原则
根据本工程特点，结合现有的现场实际情况，确定平面布置原则如下：
1、满足各个施工阶段的施工要求。
2、各阶段的施工布置尽量能统一，不产生多次拆、搭或移地重建。
3、在满足施工的条件下，尽量节约施工用地。
4、在满足施工需要的安全和文明施工的前提下，尽可能减少临时建设的投资。
5、材料堆场和加工棚尽量设置合理，减少场内二次搬运。
6、场内的布局和交通布置尽量合理，避免道路阻塞和其他各工种间的相互干扰。
7、符合施工场地内的卫生、安全、消防的规范。
8、符合施工场地内的用电、用水规范、合理布置、满足施工要求后尽量以节约为原则。
二、项目部的布置
根据本工程具体情况结合工程施工方案，考虑到交通、管理等原因，经现场踏勘，临时设施工程项目部办公用房采用租用合适的民房，民工宿舍及生活区也租用民房，但都因符合文明标化工地的要求；料堆放场地布置在各管道施工的空置地方处，确保安全，不妨碍施工与交通。
三、拌和站设置
（一）、全线设集中搅拌站二个，主要配置二台JZ-350及二台JCZ750型搅拌筒搅拌机；
（二）、搅拌站设立材料仓库和堆料场。水泥砂浆拌和采用砂浆机拌。
（三）、砼运输：自拌砂浆采用机动翻斗车或人力翻斗车运输，基层混合料采用自卸车运输，商品混凝土采用砼搅拌车和砼输送泵。
四、加工车间设置
按总体部署及施工进度的要求，购置和配备必须的、足够的钢筋和模板加工制作的机械设备。加工车间设钢筋和模板加工车间，配备钢筋切断机、弯曲机、对焊机、配备木工圆锯、平刨机等钢筋模板加工机械。
五、施工用电
（一）、临时用电平面布局
施工用电按业主指定电源，引入工地内配电房，再用三相五线接至施工现场，每个施工点都设置一只标准电箱，并作分路标记，做到箱箱有锁，并有相应的接地保护、漏电保护装置及防雨措施。
（二）、施工用电布置
1、本工程施工用电拟采用TN-S接零保护系统，配电箱采用三级配电制度：总配电箱→分配电箱（动力配电箱与照明配电箱分开布置）→开关箱，在施工现场近电源处设置总配电箱一只，在现场设分配电箱，分配电箱为动力和照明分开设置，在每个施工处设开关箱一只。
2、分配电箱与开关箱的距离不大于30m，所有配电箱均选用铁质配电箱，铁板厚度大于11.5mm，配电箱、开关箱应装设正、牢固，固定式配电箱下底面与地面的垂直距离为1.3～１.5m，移动式开关箱下底与地面距离大于0.6m，小于1.5m。
3、箱体外壳及金属电器安装板作保护接零，配电箱上设防雨棚。并在配电箱上标明名称、用途、编号。所有配电箱均配锁，专人保管。箱内电器按规定装设，进出线设在箱底的下底面。
4、配电线路采用三相五线制，采用架空或五蕊电缆穿管埋也敷设。穿管埋地敷设时，深度不小于0.6m，并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。采用架空线部分，离地高６m，电杆使用钢筋砼预制管或杉立杆，所有线路采用绝缘子固定。各线导线截面根据允许电流、允许电压降与机械强度计算选用，线径不小于工作零线的截面，用绝缘多股铜线。
5、漏电保护器选用省级审批许可生产且通过电工产品认证的产口。其中分配电箱漏电保护器的额定漏电动作电流不大于30mＡ，其中手持式电动工具的漏电保护器额定漏电动作电流不大于15mＡ，额定漏电动作时间均应小于0.1S。
6、保护接零从第一级漏电保护器的电源侧的零线引出，并在引出后作重复接地，另外在线路的中间和末端处再设二处重复接地。接地装置的接地线采用二根以上导线，在不同点与接地体作电气连接。垂直接地体采用角钢，接地电阻不大于10Ω。
7、所有电机设备不带电的外露导电部分均做保护接零。保护零线上不得装任何开关与熔断器。
8、临时住宅照明线用采用瓷瓶架设，宿舍内接间设置二盏40～60Ｗ的灯泡。
9、为了保证施工不受停电影响，备用120KW移动式柴油发电机组两台。
六、施工用水
进场后可根据本区域的计划用水量从取水点中接出引水管线，采用Φ50管主管，Φ10和Φ6支管布设，引至各区域，确保高峰施工时用水能满足要求。
并且做到生活用水与生产用水分开布设，供水管线的埋设要在施工地面以下不小于20cm处，为防止施工车辆及金属物件的碰击、重压破裂。
七、施工临时排水
（一）、基坑排水
为防止基坑积水而影响施工及破坏土体，在土方开挖时加强地表排水，在基坑施工时做好基坑排水。
（二）、施工区域排水
各施工阶段的施工排水都统一安排，一次性投资，在临时施工道路的二侧设置轻型井点降水装置或排水明沟，在排向城市下水道前，设置沉淀池，防止污物堵塞城市下水道。
办公室、宿舍、职工食堂等四周设砼散水、排水明沟和窨井。
八、现场临时消防
消防设施的配置和布置的合理与否，是关系到每个施工阶段的防火安全问题，因而必须经过周密合理的考虑。
（一）、施工区内消防设备配置
施工区内配置消火栓，泡沫灭火机在重点部位多配几个，特别是木工堆场和木工加工棚。
灭火砂箱配置在木工加工棚。
（二）、生活办公室内消防设备配置
生活区内配置二个消火栓，每层配置泡沫灭火机，厨房配置二个泡沫灭火机和二个干粉灭火机。
消防设施要布置均匀、合理、重点部位要多配，并配置在不易碰撞又使用方便的位置。
九、施工临时便道及便桥交通组织方案
为保证施工运输材料及来往车辆正常通行，确保施工安全，我公司特别组织交通安全管理小组在施工工程中积极参与与交警部门协调交通管制。按现场施工平面布置图砌筑围墙，预留大门，确保路口畅通。
十、交通组织方案
（一）、施工现场围护 及支路路口设置安全指示标志，夜间设置照明设施和挂设红灯，禁止外来车辆出入。
（二）、派专人协助交警指挥施工道路范围内的车辆及行人通行，各路口及通道派专人清扫。
（三）、对施工用车辆发放通行证进行管理，施工前组织驾驶员熟悉场地及行车路线。
（四）、保证围护周边的环境卫生。保证支路通道的平整，并经常进行养护以保证过往车辆安全。
（五）、按交通设施有关要求，在围护及栏杆上涂刷红白漆
（六）、夜间施工时，运输车辆所经过各出入口，均设置足够的照明设施。
（七）、进工地出入口设立禁止通行标志牌及非工地车辆不得入内等醒目标志。
（八）、便道及施工范围派专人清扫，路面出现坑洞及时填补修整。
（九）、拆除时专门派人员看管现场及周围安全。
（十）、每个通道口设置专职门卫，负责协助交警指挥出入车辆，保证交通顺畅。
第五章 机械设备的配置及材料周转、劳动力安排
一、施工机械配置
为保证工程能按期完成，工程施工采用机械化程度高的施工机械设备，提高机械化施工水平，配备强有力的机修班子，以提高机械设备的完好率和利用率，确保机械化作业正常运行，促进工程进度。
本工程管道施工采用挖掘机大开挖挖土及管道吊装使用，安排3台小松PC220挖掘机分段进行沟槽土方挖填，管道安装采用1台16T汽吊吊装施工。2台压路机进行路基及管道回填材料碾压，沿线安排2台J350搅拌机，在另星砼及水泥砂浆施工时使用，根据施工需要，必要时增加搅拌机，位置作出适当移动。
机械设备投入详见后面附表。
二、材料采购程序
制定详细的材料采购计划和采购管理程序：材料采购计划由施工科根据施工总体计划制定，并根据施工情况适时修改采购购计划；材料采由项目部材料科具体负责，根据采购过程中的具体情况提出采购建议，报项目经理及施工科批复。
附材料（构件）采购及验收程序图（见下页）
材料（构件）采购及验收程序
采购前提取样品和资料
计划材料品种、规格、数量
公司材料部门和质监部门
报请业主或监理(主要材料)
同意或认可
退货
不合格
附合格证和试验报告
合格
质检员验收
入库
投入使用
采购及运输

三、主要材料的采购及材料供应计划
本工程主要材料有：HDPE管、黄砂、砂砾石、碎石、钢材、水泥、砖块等等。黄砂、石子等主要地材，由信誉、质量良好的厂家购入，钢材选用上海宝钢，水泥采用三狮水泥。由于它们都是从市场上采购，施工管理中主要是把好材料采购关，即做好原材料的产品质量验收，把好原材料产品质量关。具体有以下要求。材料管理从原材料抓起，对进入工地的所有原材料，必须经过认真验收，从材料的外观、质保书、数量、品种、规格等方面检查是否符合施工规范和设计规定的要求，由质检人员和试验人员进行现场抽样检验，并对原材料质量提出评价，向业主方和监理方报批同意之后进场用于工程施工。对不合格材料坚决拒绝接收，并报工地项目经理和技术负责备案。在整个材料管理过程中，严格按ISO9001标准运作，做到记录齐全。
提前编制材料采购及使用计划，以便施工时合理应用各种材料（具体见拟主要材料进场计划表）。
四、半成品及标准件的采购
本工程所用到的半成品与标准件主要由相应厂家提供，生产工艺由厂家负责。检查井井室盖板自行预制，严格按设计图纸要求和砼预制件施工工艺规范流程进行施工，做到尺寸准确、强度符合设计要求、外形美观，安装之前进行自检并报监理工程师复检批准之后进行安装。无论是外购件还是企业自行预制的构件，均严格按规范要求进行质量控制，外购件主要是把好进场关并更踪检查制作过程、制作工艺和材料使用情况，对于不符合要求的坚决予以拒绝进场，对已进场的坚决予以清退。对于自行预制的砼构件不合格的坚决予以返工。确保半成品及构件的产品质量。
五、材料保管措施
1、材料管理实行专业化、规范化，本工程的一切施工材料固定人员采购。
2、各种材料的采购、验收严格按相关材料质量标准与监督规程执行。
3、按施工总平面布置与施工组织设计，合理布置现场内的各种材料堆场，做到分门别类，井井有条。
4、使用优质的水泥。
5、材料、构件应尽可能就近堆放，以减少二次搬运时间和劳动力，堆放时应注意不同型号、规格分别堆放，安放支点位置必须正确。
6、黄砂、石子每批次要进行检查，含泥量及杂质含量不合格的不能使用，并做好材料标识。
六、保证材料进场措施
1、材料采购多创采购的渠道，提早联系，本工程需要用的材料必须符合本工程的质量要求。
2、适量采购价格便宜，质量又符合要求的材料。
3、材料采购人员必须灵活机动，坚持特事特办的原则。
4、材料采购人员必须责任心强，思想品德过硬。实行今天的事今天办的原则，为本工程及时供应材料。
5、施工前列出主要原材料使用计划表以便施工时合理应用各种材料。
七、周转材料投入计划
根据本工程规模、工期及质量要求，并考虑施工场地及结构特征，结合我公司的机械、机具、设备等情况，经研究并测算，本工程周转材料计划如下：
名 称
产 地
规 格
数 量
目前在何处
计划进场时间
定制模板
上 海

200 m2
新 购
开工分批进场
安 全 帽
温 州
加 固 式
300顶
新 购
开工进场
扣 件
河 南
十字、活动
400只
绍 兴
开工分批进场
活 动 房
江 苏
彩 钢 板
360 m2
新 购
开工进场
办 公
设 备
国 产
打印机、复印机、电脑等
一套
金华
开工进场

八、劳动力计划
施工劳动的组织有不同层次组成，其中包括管理人员、技工、普工等组成。我公司对该工程所投入劳动力的原则是：素质较好，质量安全意识高，有较高技术等级、有技术创新意识并有相似工程施工经验的人才。
根据本工程的特点及考虑提高工作效率，延长工作时间、高峰作业期间二～三班轮班工作、休息天等相关内容，并根据不同的施工工序、施工周期和施工强度，充分考虑劳动力的相互调配使用及进退场计划安排，特计划本工程劳动力投入及安排（具体见劳动力计划表）。
实际工程施工过程中根据需要进行灵活机动地调配人数，如有需要增加相应的工种的劳动力。
第六章 施工进度计划和进度计划保证措施
一、施工进度计划
1、总进度计划
为能按拟定的工期如期完工，从本工程开工前就必须作好充分的施工准备工作，在开工后狠抓每个施工环节，在确保工程质量及安全文明施工的前提下，加大力量投入，加班加点，要有苦干、实干精神，从组织落实到设备配备等方面全力以赴。
⑴、进度计划按施工阶段节点控制，具体分管道沟槽开挖施工、安管及沟槽回填。
⑵、各工程处按专业组织人员，进行合理工序穿插与平行流水作业。各施工班组，合理地、充分地实行平行流水施工作业和部分立体交叉施工作业。
⑶、在施工过程中，采用成熟的施工工艺，选择合理的施工流水节拍和合理的劳动力配置需用计划，保证工程及时完成。在总进度的控制上，贯彻执行以下计划。
①安管工程是本工程的关键工序，所有的人力、物力必须保证安管工程施工的需要，实际进度比计划进度只能提前，不能推迟。
②基础的进度可以根据实际情况作局部调整，但以尽量提前为原则，以便为关键节点提供足够的人力和物力。
③考虑到雨水季节季节性气候的影响，实际进度的安排要比计划进度留出一定的提前量，以免影响下道工序的实施。
④进度计划由项目经理→施工员→班组长→组员级级落实，避免计划编制与计划实施脱节。
⑷、施工进度计划安排按要求，计划工期60日历天。
2、单项工程进度
详见施工进度计划表
二、施工进度计划保证措施
1、确保工期的组织管理措施
在公司的直接领导下，由项目经理负责管理本工程的全面施工任务，对施工总进度计划的全面控制与管理，配备足够的劳动力，确保工程按总进度计划进行。
2、选择科学合理的施工方案，安排切实可行的施工顺序
（1）先进、科学的施工方案，合理周密的施工顺序是确保施工进度的关键。根据本工程结构特点，整体施工组织分三个工程处，即沟槽开挖、安管、检查井，其它小工序、零星工程同步进行。根据施工总进度计划，编制各时期较为详细的实施计划，包括季度、月度和旬计划，提出明确的时间要求，用来向各作业班组下达任务。
（2）本工程由三路段的管道工程组成。施工时为确保工期，可加大人力、机械三个路段的管道同时施工。
3、实行考核办法和奖罚制度
以班组为考核对象，以计划进度为考核内容，实行竞争考核奖罚的办法，提高每个工种的积极性，促进每月度计划的实现，这样才能使整个工程按照预定的工期目标圆满实现。
4、加强机械投入和周转材料投入
因本工程工期较紧，加强机械设备和周转材料的投入，直接关系到整个工程实施、操作、工期的提前、加强材料采购计划，编制各时期各种材料货源供应计划，提前订货，及时到位。
5、充分利用空间作业
⑴、实行科学施工现代化管理方法，实行弹性的工作时间，充分利用加班时间，提高工作效率，加快施工速度。
⑵、采用分块齐头并进和提前插入相结合，各工种之间做到提前装备，按进度及时插入。
⑶、假日不休息，进行不间断连续施工，加大劳动力投入，并加大机械设备投入。
6、时间节约措施
⑴、合理安排施工顺序，减少机械进场次数，尽量减少窝工现象。
⑵、加强对机械设备的管理、维修。
⑶、加强工具管理，防止丢失，加快周转速度，为降低成本创造条件。
⑷、加强现场管理，合理组织材料、设备进场，按施工现场平面图计划堆放，减少二次搬运和堆放。
⑸、对班组实行分部、分项工程承包责任制，执行限额领料，在保证质量前提下节约有奖，超耗要罚的办法。
⑹、合理安排综合施工进度，缩短工期，以减少人工、机械材料等费用的支出。
⑺、加强质量控制，确保一次性验收合格。
7、确保工程款项使用运转和资金控制
保证本项目保质按期完成的前提是确保本工程资金的使用运转和控制，只有做好资金的控制、使用和运转，才能使本工程能按期保质完成，因此我公司针对资金问题，提出以下几方面的具体措施：
⑴、公司监控资金使用计划，经营部配合做好材料、人工、机械成本分析，财务部落实资金运转计划，按总体计划进行控制划拨。
⑵、建立财务控制制度，工程款做到专款专用。本工程款保证不作其他用途和其它工程调拨使用。
⑶、项目部按月进度施工计划，控制主要材料的计划用量和用款计划，合理安排。
8、加强施工协调管理：
⑴、与业主的工作协调：
①尊重业主对工程的统一领导，配合业主与各管线单位的协调。
②在施工过程中，经常与业主保持联络，加强沟通，主动及时定期向业主反映工程进度质量等情况。
⑵、与设计单位的工作协调：
①我方与设计单位的工作协调，首先应取得业主的支持和配合。
②积极与设计单位联系，进一步了解设计意图和工程要求，补充和充实我方实施性施工方案。
③认真阅读施工图，对施工图上的疑问积极与设计联系沟通。
⑶、与监理工程师的工作协调：
①尊重监理，积极配合现场监理的工作。
②对于监理工程师提出的质量问题，无条件就地解决。
9、合理安排雨季和农忙季节施工。
在雨季施工，尽量“见缝插针”，在下雨前完成路基碾压工作，路基两侧挖好排水沟并做好排水横坡，确保雨后能在较短时间内继续施工。
农忙季节正好是施工的有利时节，在参加施工人员调配上，尽量安排与此无关的人员。对于民工，则应采取经济手段和教育手段，鼓励其坚守工地。做好宣传工作，使广大职工为能参加本工程为荣。
第七章 工程测量方案
本排水工程路线较长，线路不集中，测量放样工作较困难，工作量大，为保证本道路平面位置的放样及高程准确,根据工程特点,作如下测量方案：
一、测量准备
1、与建设单位办理交桩交点手续，共同进行桩点具体位置的确认，填制“施工测量控制点交桩记录表”作为施工测量放线的依据。
2、了解设计意图，掌握工程总体布局、工程特点、施工部署、进度情况、周围环境、现场地形、定位依据、定位条件，做好内业计算工作。
3、进行测量仪器的检定，检校专用仪器的配备，准备测量资料和表格。
4、建立定位依据的桩点与道路平面控制网、标高控制网及平面设计图之间的对应关系，进行核算。
5、为保证施工测量的连续性和一致性,在施工现场设置足够数量的互相通视的坐标控制点及高程水准点.根据设计图坐标控制点,用全站仪敷设三级坐标控
制点并与已交底坐标控制点联网做闭合测量,闭合角度差在允许范围内平差分配得各控制坐标点.这些桩点设置在施工现场内浇灌砼保护。桩点用钢筋桩面刻十字丝保存。此外,每60～100米设一水准点并作闭合导线测量,闭合差在允许范围内平差分配得各水准点。设置的坐标控制网及各水准点每隔一月左右做一次复核测量,防止各点的沉降或碰动。
二、测量工作总体安排及仪器设备
根据工程的总体部置，项目部设置测量部，负责整个项目测量工作的协调。配备水准仪3台（备用1台），经纬仪2台,全站仪1台。
三、测量放线
在路基垫层施工前，根据路面宽度、土方回填厚度计算出路基坡脚宽度。沿道路纵向每隔10米测设路基中、边线桩。
管道施工时根据道路路桩标高位置，测设管道中心和管道标高。
桥梁施工时根据道路桩号及标高测设桥梁中心桩及各结构位置的标高。
四、测量技术标准
测量技术标准见下表
序号
项目
允许值
1
水准闭合差
12 √ k
2
导线方位角闭合差
±40√n
3
直接丈量测距偏差
1／5000
k 为水准点之间水平距离，单位为公里。n 为测站数
五、测量保证措施
1、坚持先整体后局部和高精度控制低精度的工作程序，先测设场地整体的平面控制网和标高控制网，再以控制网为依据进行各局部建筑物的定位，放线和标高测设，做到依据正确，方法科学，严谨有序，步步校核，结果正确。
2、在测量精度满足工程需要的前提下，力争做到简便、快捷、测设合理、科学。
3、测量记录做到原始、正确、完整、工整，坚持测量作业与计算工作步步有校核。
第八章、主要工程项目的施工方案、施工方法
测量放样
开挖沟槽、排水
砼(砂)基础
安 管
立 模
砼(砂)护管
测量标高
砌检查井
回填压实
密实度试验
砼试块制作
砂浆试块制作
施工准备
闭水、试压试验
立 模
砼试块制作
一、施工工艺流程

二、施工测量
（一）、管道施工定位的准备工作
⑴、熟悉设计图纸、资料，弄清管线布置、走向及工艺设计和施工安装要求。
⑵、熟悉现场情况，了解设计管线走向，以及管线沿途已有平面及高程控制点分布情况。
⑶、根据管道平面和已有控制点，并结合实际地形，作好施测数据计算整理，并绘制放测草图。
⑷、根据管道在区域内的不同要求、工作性质、所在位置和管道种类因素，以确定施测精度。
（二）、定位注意事项
⑴、施工图用解析法表示管线位置时，应按给定坐标数据测定点位；用图解法表示管线位置时，应先测定控制点、线的位置，再按给定测定管线各点。
⑵、管线的中线桩和水准点均应用平移法设置于线路施工操作范围之外、便于观察和使用的部位。
⑶、管线定位后，主要的中线桩应进行加固或安放标石。
⑷、管线转角处与附近永久性工程或埋设的标石建立关系，在其上的标志点位及相对于管线转角的位置关系。
三、槽坑开挖
（一）、开挖要点
开挖沟槽前，要对开槽地段进行详细的调查，根据土质地下水和设计管道断面的情况确定沟槽断面、支撑施工排水和出土方法。
开挖沟槽前，应对地坪整平，在以测设的中心线上可加密中心桩（10－20m），严格控制沟槽中心平面位置。
为方便施工操作，施工沟槽底总宽应满足：
规格
DN225
DN300
DN400
DN500
DN600
DN700
DN800
槽底净宽B
≧850
≧950
≧1050
≧1150
≧1300
≧1550
≧1800
(注：根据实际情况作相应的调整)
沟槽开挖过程中如遇地下渗水，须进行施工排水，以免对管道结构不利，排水方法：在沟槽一侧或两侧挖排水明沟深30－50㎝，将水引至一定距离（100－150m）外的集水井并用泵排出，集水井底比排水沟底1.0m。
沟槽开挖应避免晾槽时间过长，防止边坡坍塌。
如采用机械开挖管道沟槽时，应保留0.20m厚的不开挖土层，该土层用人工清槽，不得超挖，如若超挖，应进行地基处理。
管道铺设完毕回填前及时做闭水试验，合格后立即回填，回填时，线将盖板座浆盖好，在井墙和井筒周围进行回填，回填密实度不应低于93％。
（二）、加强基坑支护
基坑深度≤３米时，选用围柃板支护；基坑深度＞３米时，选用钢板桩加。
⑴、支撑的沟槽，应随沟槽的开挖及时支撑，雨季施工不得不加支撑空槽过夜。
⑵、撑板厚度一般为4～5cm，支撑应稳固可靠，支撑材料应坚实，撑木不得有劈裂或腐烂情况。
（三）、开槽质量标准
⑴、槽底松散土、淤泥、大块石等杂物必须清除，保持槽底不浸水。
⑵、沟槽允许偏差见表：
项次
项目
允许偏差
检验频率
检验方法
范围
点数
1
槽底高程
-30mm
两井之间
3
用水准仪测量
2
槽底中线
不小于规定
两井之间
6
挂中心线用尺量，
每侧宽度
每侧计3点
3
沟槽边坡
不陡于规定
两井之间
6
用坡度尺检验，
每侧计3点
四、管道基础
（1）PE、HDPE管基础：采用砂碎石垫层，中粗砂找平层、中粗砂护管。砂的含泥量不超过4％，碎石粒径小于40，密实度大于93％。
（2）钢筋混凝土管：采用135度C20砼基础，垫层采用碎石基础。
（3）、地基加固：如开挖后
