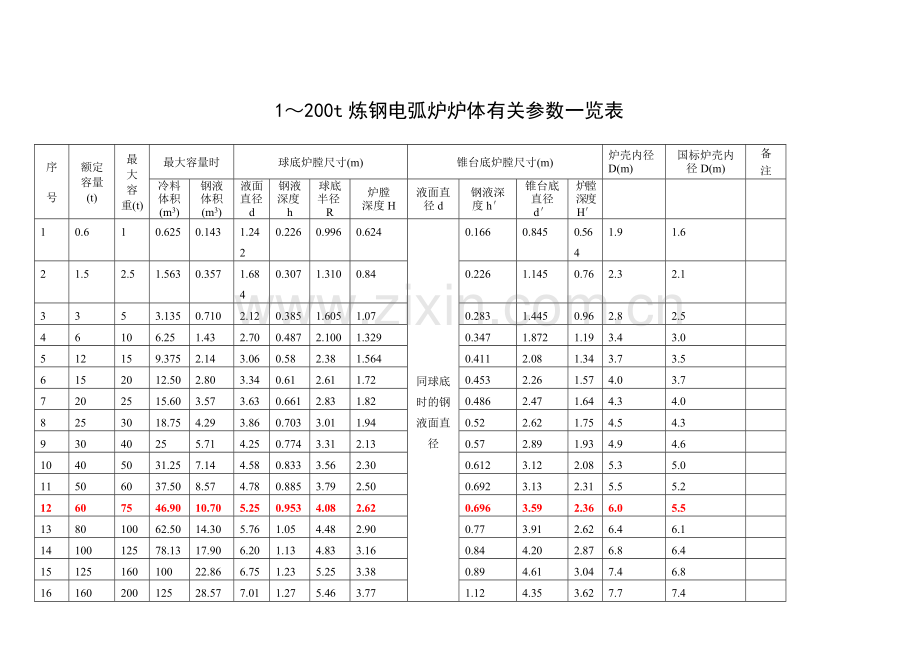

1～200t炼钢电弧炉炉体有关参数一览表

序

号
额定容量
(t)
最大容重(t)
最大容量时
球底炉膛尺寸(m)
锥台底炉膛尺寸(m)
炉壳内径
D(m)
国标炉壳内径D(m)
备
注
冷料
体积
(m3)
钢液
体积
(m3)
液面
直径d
钢液
深度h
球底
半径R
炉膛
深度H
液面直径d
钢液深度h′
锥台底直径
d′
炉膛
深度
H′

1
0.6
1
0.625
0.143
1.242
0.226
0.996
0.624
同球底时的钢液面直径
0.166
0.845
0.564
1.9
1.6

2
1.5
2.5
1.563
0.357
1.684
0.307
1.310
0.84
0.226
1.145
0.76
2.3
2.1

3
3
5
3.135
0.710
2.12
0.385
1.605
1.07
0.283
1.445
0.96
2.8
2.5

4
6
10
6.25
1.43
2.70
0.487
2.100
1.329
0.347
1.872
1.19
3.4
3.0

5
12
15
9.375
2.14
3.06
0.58
2.38
1.564
0.411
2.08
1.34
3.7
3.5

6
15
20
12.50
2.80
3.34
0.61
2.61
1.72
0.453
2.26
1.57
4.0
3.7

7
20
25
15.60
3.57
3.63
0.661
2.83
1.82
0.486
2.47
1.64
4.3
4.0

8
25
30
18.75
4.29
3.86
0.703
3.01
1.94
0.52
2.62
1.75
4.5
4.3

9
30
40
25
5.71
4.25
0.774
3.31
2.13
0.57
2.89
1.93
4.9
4.6

10
40
50
31.25
7.14
4.58
0.833
3.56
2.30
0.612
3.12
2.08
5.3
5.0

11
50
60
37.50
8.57
4.78
0.885
3.79
2.50
0.692
3.13
2.31
5.5
5.2

12
60
75
46.90
10.70
5.25
0.953
4.08
2.62
0.696
3.59
2.36
6.0
5.5

13
80
100
62.50
14.30
5.76
1.05
4.48
2.90
0.77
3.91
2.62
6.4
6.1

14
100
125
78.13
17.90
6.20
1.13
4.83
3.16
0.84
4.20
2.87
6.8
6.4

15
125
160
100
22.86
6.75
1.23
5.25
3.38
0.89
4.61
3.04
7.4
6.8

16
160
200
125
28.57
7.01
1.27
5.46
3.77
1.12
4.35
3.62
7.7
7.4

球底熔池使用公式：
h
V=πh (R— ) V=0.1583R3
3
h= R—R×Cos 40°
d= 2Rsin 40°

锥台底熔池计算用公式：
π
V = h＇(d2 + d＇2+d/ d＇)
12

= 0.109(d3—d′3)

d-d＇
h＇= × tg40°
2

d＇= 3 0.109d3-v

0.109

说明：
1.炉膛容积按一次加料满足最大容量的冷料体积计算，冷料堆比重取1.6t / m3。
2.炉坡角度取40°，可在45°倾角出净钢水。
3.额定容量、最大容量根据国家标准GB10067.2-88选取。
4.炉膛侧壁耐火衬厚度最小不得小于300mm(水冷炉壁时另行考虑)；炉底耐火衬厚一般不得小于500mm(直流炉时根据具体情况另行考虑)。

高阻抗电弧炉主要技术参数

额定容量/最大容量t
30/40
40/50
50/60
60/75
75/100
100/125
炉壳内径mm
～4600
～5000
～5200
～5500
～6100
～6400
变压器额定容量MVA
25～32
32～42
42～52
52～62
62～75
75～85
变压器一次电压KV
35或100
110
变压器二次电压V
650-500-350
670-515-370
710-555-400
800-605-450
900-645-500
950-700-550
电抗器额定容量Kvar
6500～7000
7000～8000
9000～10000
10000～11000
12000～14000
14000～15000
电流频率HZ
50
50
50
50
50
50
石墨电极直径mm
φ450
φ450
φ500
φ500
φ550
φ550
电极分布圆直径mm
φ1000
φ1050
φ1200
φ1250
φ1350
φ1400
大电流线路的相电阻值mΩ
0.70
0.72
0.74
0.76
0.78
0.80
大电流线路的相电阻值mΩ
2.46
2.57
2.65
2.75
2.86
2.98
一次侧阻抗不平衡系数%
≤5.5
≤5.5
≤6
≤6
≤6.5
≤6.5
冷却水耗量m3/h
≤600
≤710
～800
～920
～1100
～1250
水冷炉壁寿命，
>3000
>3000
>3000
>3000
>3000
>3000

注：变压器额定功率，以及二次电压可以按照冶金工艺及炉况所不同适当变更。
