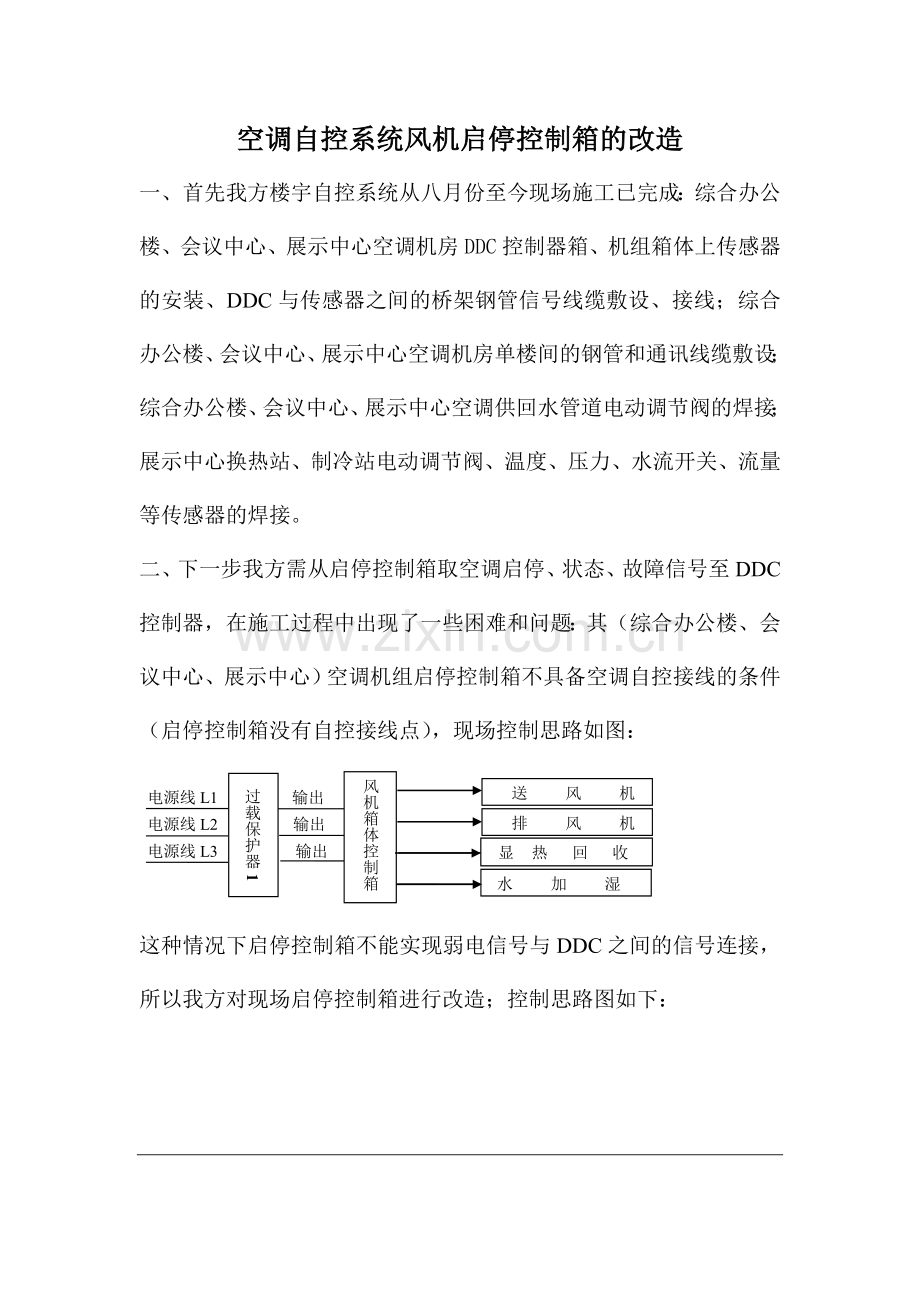

空调自控系统风机启停控制箱的改造一、首先我方楼宇自控系统从八月份至今现场施工已完成：综合办公楼、会议中心、展示中心空调机房DDC控制器箱、机组箱体上传感器的安装、DDC与传感器之间的桥架钢管信号线缆敷设、接线；综合办公楼、会议中心、展示中心空调机房单楼间的钢管和通讯线缆敷设；综合办公楼、会议中心、展示中心空调供回水管道电动调节阀的焊接；展示中心换热站、制冷站电动调节阀、温度、压力、水流开关、流量等传感器的焊接。二、下一步我方需从启停控制箱取空调启停、状态、故障信号至DDC控制器，在施工过程中出现了一些困难和问题：其（综合办公楼、会议中心、展示中心）空调机组启停控制箱不具备空调自控接线的条件（启停控制箱没有自控接线点），现场控制思路如图：机风送风机箱体控制箱过载保护器1 机风排电源线L1 输出电源线L2 输出收回热显电源线L3 输出湿加水这种情况下启停控制箱不能实现弱电信号与DDC之间的信号连接，所以我方对现场启停控制箱进行改造；控制思路图如下：送风机过载保护器1 电源线L1 电源线L2 单独敷设桥架电缆电源线L3 排风机过载保护器2 电源线L1 电源线L2 单独敷设桥架电缆电源线L3 备用控开风机箱体控制箱收回热显电源线L1 输出电源线L2 输出湿加水电源线L3 输出在过载保护器不出现故障条件下，以实现送、排风机与过载保护器之间的单独控制；以实现风机与显热回收与水加湿的手自动控制。三、实现上述改造需增加以下材料:桥架300米、钢管200米、金属软管100米；电机电源线因风机功率不同所需电源线的规格也不一样：（综合办公楼、会议中心）风机功率最大为3KW电源线型号为VV3*2.5+1*1.5 400米、展示中心风机功率为11KW电源线型号为VV3*6.0+1*4.0 100米。下附材料表我方希望材料在三周内到厂并完成开箱验收，然后在11月20号左右完成启停控制箱与风机之间的改造；下一步在进行空调机组的单机调试，最后通讯联网。材料表：名称型号规格数量单位单价总价备注桥架 100*50 300 米 27 8100 包括吊筋钢管 DN20 200 米 4.5 900 金属软管 DN20 100 米 2 200 风机电源线 vv3*2.5+1*1.5 400 米 14.5 5800 风机电源线 vv3*6+1*4 100 米 27 2700 17700
